Руководство по установке многоглубинного датчика влажности почвы

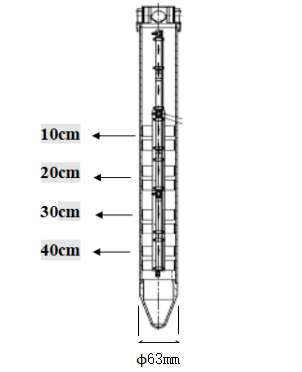

Многоглубинный датчик влажности почвы использует принцип FDR, в соответствии с изменением частоты электромагнитной волны, излучаемой монитором в различных диэлектрических коэффициентах веществ, для измерения влажности каждого слоя почвы, и использует высокоточный цифровой датчик температуры для измерения температуры каждого слоя почвы. По умолчанию одновременно измеряется температура и влажность 10 см, 20 см, 30 см, 40 см слоя почвы, подходит для долгосрочного непрерывного мониторинга репрезентативной почвы; может передавать данные через беспроводную сеть GPRS на платформу данных Интернета вещей, в режиме реального времени на компьютер и мобильный телефон для просмотра данных, удобно и быстро, и в значительной степени отвечает потребностям использования всех аспектов.

Многоглубинный датчик влажности почвы легкий, простой в установке, простой в использовании, точный в измерении и имеет много других преимуществ. Прибор использует прецизионные датчики и интеллектуальные чипы и состоит из датчика влажности почвы , датчика температуры почвы, солнечного источника питания и передающего устройства.

Выбор места установки многоглубинного датчика влажности почвы

Станции (пункты) мониторинга влажности должны быть репрезентативными для основных сельскохозяйственных культур и типичных почв региона, а собираемые показатели могут отражать реальные местные условия.

Размещение станций (пунктов) мониторинга влажности должно быть комплексно определено в соответствии с местным типом почвы, структурой насаждений и условиями рельефа. Поэтому, в принципе, следует выбирать репрезентативные участки с наибольшими репрезентативными площадями посевов культур и типами почв в регионе. В районах с большими изменениями почвенно-рельефных условий следует также учитывать топографические и геоморфологические условия и требования к сигналам для передачи информации, а также выбирать репрезентативные участки с ровным рельефом, насколько это возможно.

Средства мониторинга необходимо устанавливать с одной стороны репрезентативных участков, чтобы снизить воздействие на сельское хозяйство; датчики необходимо устанавливать в слое почвы сельскохозяйственной территории, а вокруг них следует устанавливать соответствующие наземные маркеры или простые защитные ограждения, чтобы предотвратить столкновения и повреждения во время сельскохозяйственных работ, но не следует устанавливать стены или сплошные ограждения, чтобы избежать потери репрезентативности участков, на которых расположены заглубленные приборы, из-за их изоляции от окружающих участков.

Выбирайте для строительства станции участок, где сигнал GSM/GPRS сильный и способен правильно и точно отправлять данные и SMS-сообщения.

При выборе и строительстве станций мониторинга влажности следует ориентироваться на богарные районы земледелия, избегая строительства станций в районах орошения рисовых полей.

Место расположения станции должно быть максимально удалено от лесов, высоких зданий, автомобильных (железных) дорог, рек, водохранилищ и крупных каналов, чтобы избежать блокирования сигнала и влияния источников воды.

Методы и примечания по установке многоглубинного датчика влажности почвы

1. Подготовка инструментов.

Бур (или лопата) для затирки грунта, емкость для смешивания раствора, лопата для грязи, разводной гаечный ключ и т. д.;

2. Проверка оборудования

(1) Осмотр упаковки: наличие повреждений;

(2) Полная ли комплектация оборудования и принадлежностей;

(3) Имеет ли оборудование (интегрированный измеритель влажности, солнечная панель и кронштейн) внешние повреждения;

(4) Проверка включения оборудования.

3. Список оборудования

4. Подготовка к установке

(1) Интеграция влагомера перед установкой встроенной литиевой батареи в течение 5-6 часов для зарядки, чтобы обеспечить работу оборудования электропитанием;

(2) Выбор места под застройку;

(3) Полное оборудование и инструменты;

(4) Проверка исправности оборудования;

(5) Убедитесь, что планшет или мобильный телефон подключен к Интернету для запроса данных на месте;

(6) Перед установкой внимательно прочтите инструкцию по эксплуатации изделия;

5. Меры предосторожности при установке

(1) Отверстия следует сверлить вертикально вниз;

(2) Глубина отверстия должна быть увеличена на 5 см сверх глубины установки, чтобы обеспечить достаточно места для сжатого воздуха в нижней части установки;

(3) Просверлите отверстия подходящей глубины;

(4) Категорически запрещается ударять влагомер тяжелыми предметами;

(5) Убедитесь, что кнопка включения датчика влажности включена и прибор работает;

Этапы установки многоглубинного датчика влажности почвы

Затирка: Цель затирки — сделать установленный многоглубинный датчик влажности почвы и почву более прочно связанными без каких-либо зазоров, чтобы обеспечить более точные данные измерений. Поскольку содержание воды в затирке выше, чем фактическое содержание воды в почве, необходимо подождать один-два дня после того, как затирка в основном затвердеет, прежде чем можно будет использовать данные автоматических измерений.

1. Пробурите отверстие почвенным буром, удерживая рукоятку обеими руками и вращая ее по часовой стрелке с давлением вниз;

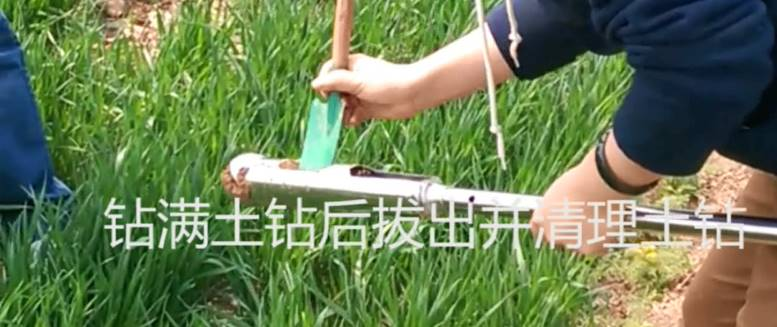

2. После бурения всей скважины выньте и очистите почвенный бур, повторяйте процесс до тех пор, пока не будет достигнута необходимая глубина;

3. Поместите преобразователь в просверленное отверстие. Установка и извлечение должны быть плавными. Если отверстие не гладкое, снова используйте земляной бур, чтобы расширить отверстие там, где оно не гладкое;

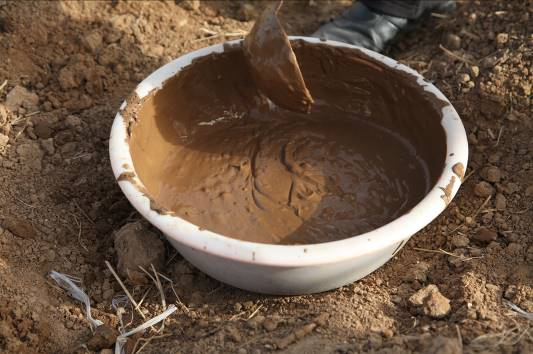

4. Подготовьте грязь, она не должна быть слишком жидкой или слишком густой, вылейте грязь в яму, примерно на половину ямы.

5. Вставьте датчик в отверстие, вращайте датчик влево и вправо, чтобы грязь равномерно распределилась вокруг датчика; если датчик вставлен вниз, в процессе будет слышно затухание, указывающее на наличие воздуха в грязи, в это время следует медленно перемещать датчик вверх и вниз и вращать его по часовой стрелке и против часовой стрелки, чтобы выгнать воздух.

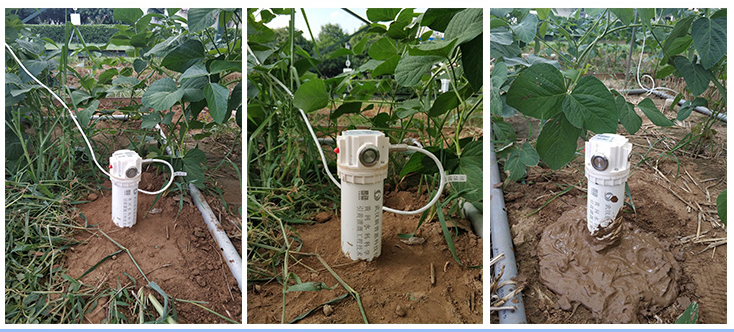

Когда датчик установлен на соответствующую глубину (земляная плоскость и точка датчика 0 см в горизонтальной плоскости), вокруг отверстия для установки скапливается переливающийся ил, установка завершена;

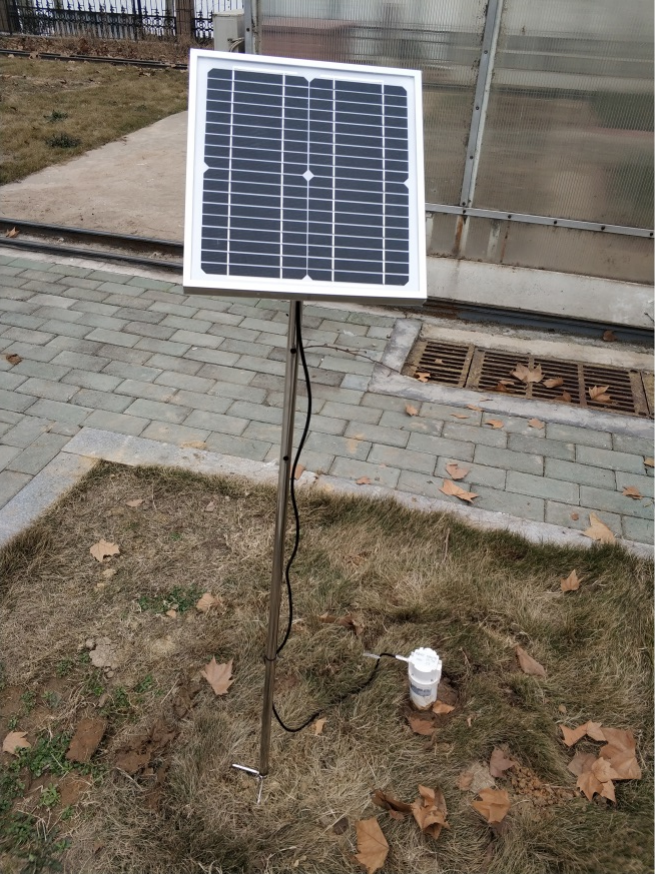

6. Наклоните солнечную панель примерно на 45°, выровняв ее с установкой на юге, чтобы она максимально принимала солнечный свет, установка кронштейна завершена, соединительная линия солнечной панели на водонепроницаемой вилке и измеритель влажности на соединении интерфейса передачи данных питания.
