Установка опрокидывающегося дождемера

Существует два основных способа установки дождемера с опрокидывающимся ковшом: наземный монтаж и монтаж на кронштейне. Ниже приведены подробные шаги этих двух методов монтажа, их преимущества и недостатки:

I. Метод установки опрокидывающегося дождемера

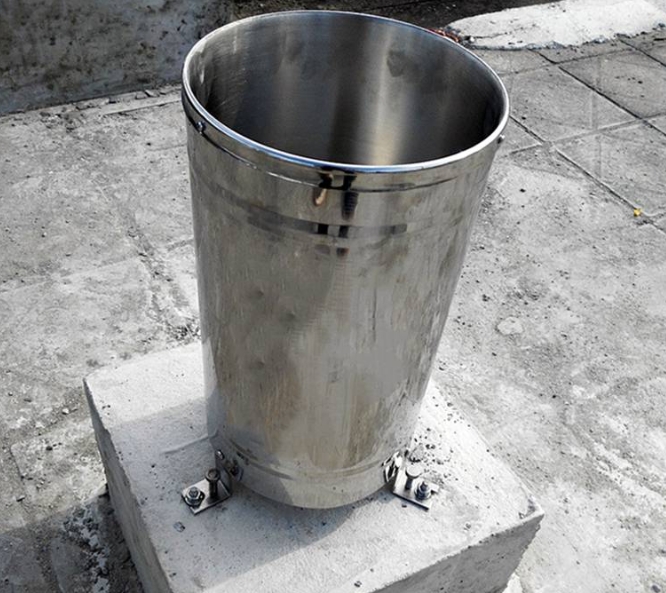

1. Установка дождемера с опрокидывающимся ковшом на земле

Подготовка: В первую очередь, необходимо сделать бетонную площадку, высота ее воздействия на плоскость земли обычно не менее 30 см, размер 40 см в длину × 40 см в ширину, чтобы обеспечить горизонтальность верхней плоскости. Высота дождеприемного отверстия от плоскости земли должна быть 70 см.

2. Этапы установки дождемера с опрокидывающимся ковшом на земле:

2.1. Сделайте на цементном столе 3 монтажных отверстия диаметром φ12 мм и глубиной 8-10 см, закрепите основание прибора дюбелями и выровняйте его по уровню.

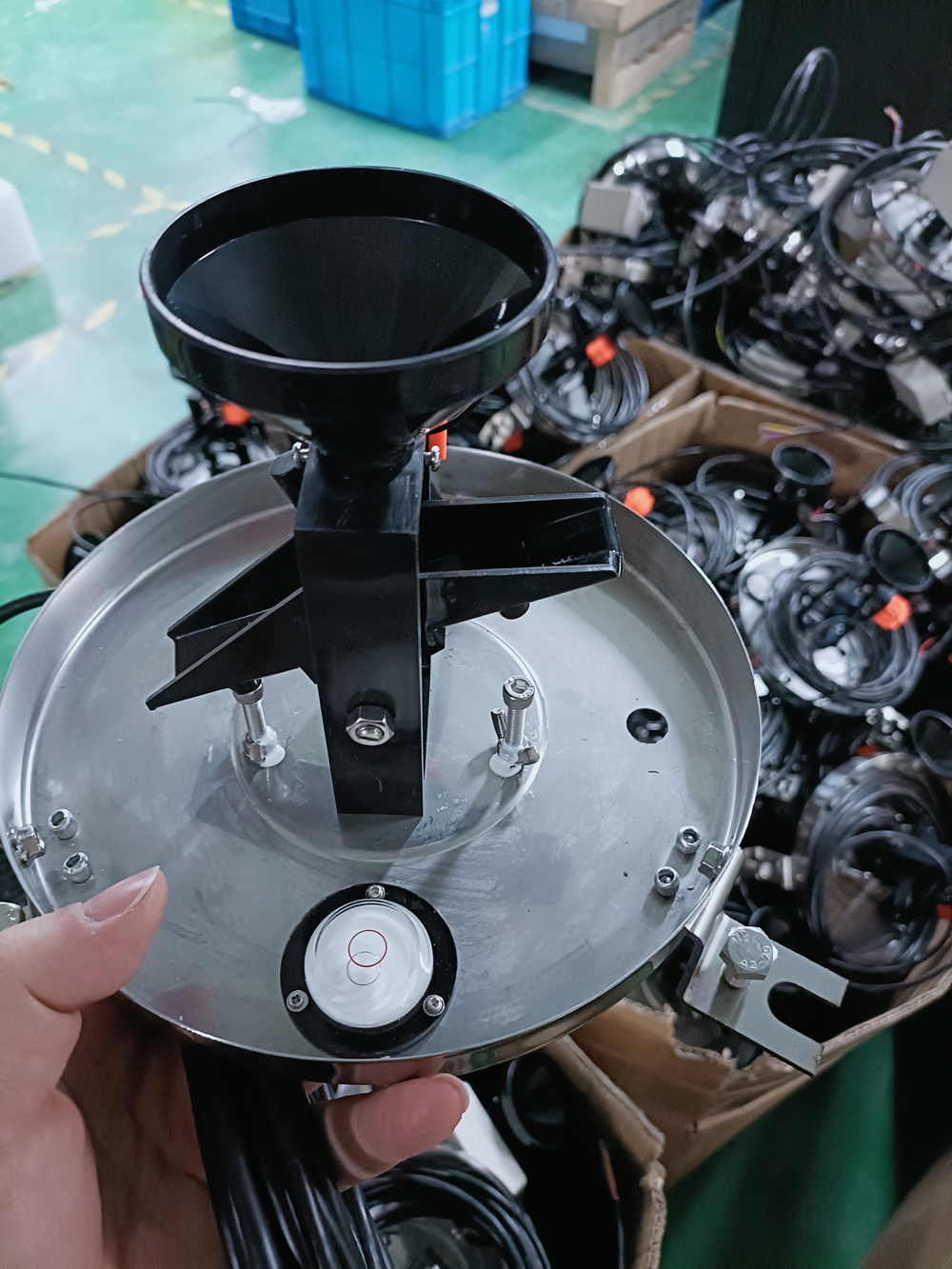

2.2. Отрегулируйте уровень опоры опрокидывающегося ковша: снимите внешний цилиндр из нержавеющей стали, проверьте и отрегулируйте пузырек уровня на опоре опрокидывающегося ковша, чтобы убедиться, что пузырек находится в центральном положении. После проверки уровня горловины дождеприемника с помощью рулетки зафиксируйте три ножки стопорными гайками.

2.3. Проведите кабель передачи сигнала из машинного отделения через защитную трубу к бетонной платформе, а затем через отверстие в основании для соединения с выходной клеммой.

2.4. Установите опрокидывающийся ковш, дренажную воронку и другие компоненты, отрегулируйте уровень кронштейна и установите внешний цилиндр.

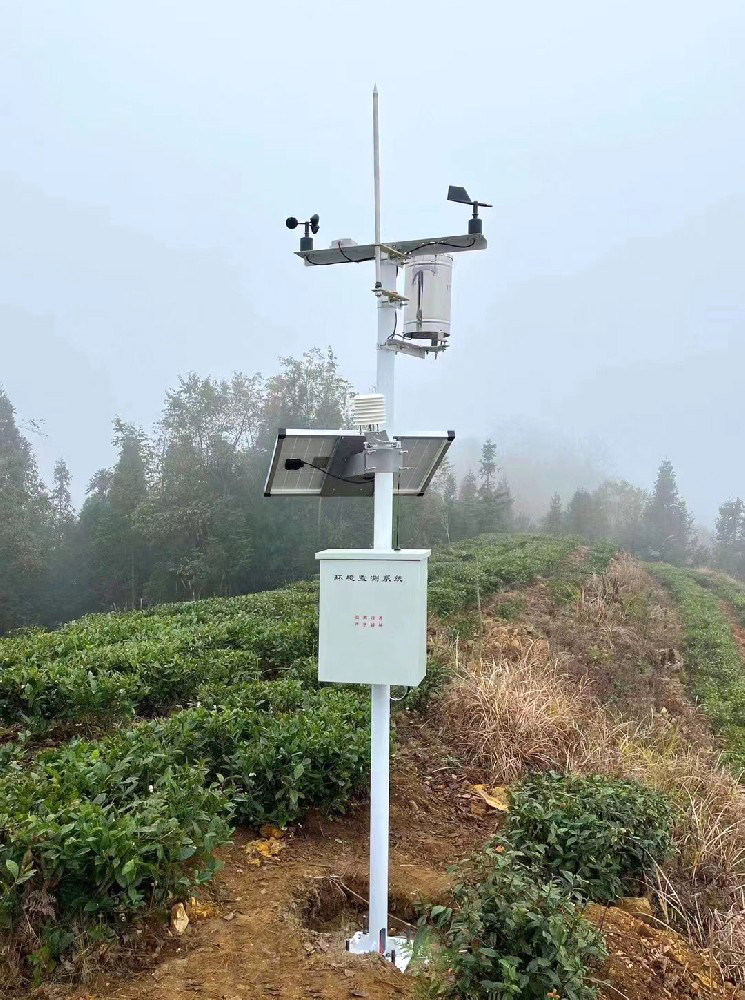

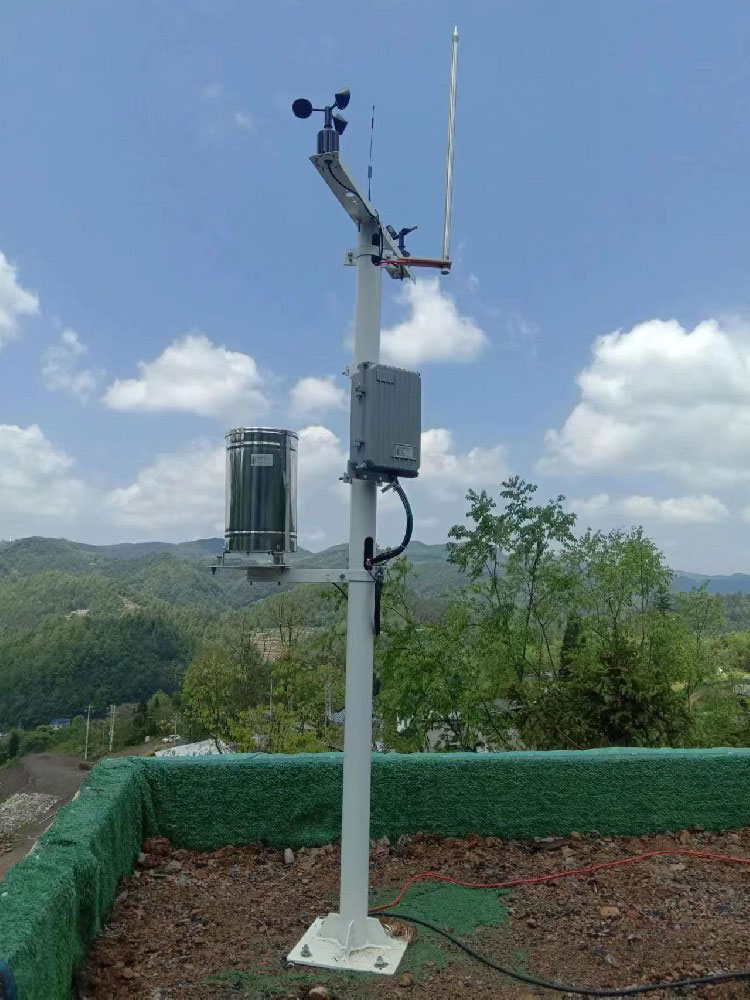

3. Установка кронштейна дождемера опрокидывающегося ковша

Конкретные этапы установки кронштейна могут различаться в зависимости от типа и конструкции кронштейна, но общий процесс включает в себя:

Выбор подходящего кронштейна: Выберите подходящий кронштейн в соответствии с потребностями дождемера и условиями установки.

Монтаж кронштейна: закрепите кронштейн в предполагаемом положении, обеспечив его устойчивость и ровность.

Установка дождемера: установите дождемер с опрокидывающимся ковшом на кронштейн, подключите кабель передачи сигнала и т. д.

Во-вторых, преимущества и недостатки двух методов установки.

1. Преимущества наземной установки

Хорошая устойчивость: благодаря бетонной платформе в качестве опоры дождемер более устойчив и менее подвержен влиянию внешних факторов (например, ветра).

Удобное обслуживание: устанавливается на земле, что удобно для ежедневного обслуживания и ремонта.

Подходит для длительного использования на открытом воздухе.

Соответствие: Стандартная высота (обычно 70 см) способствует единообразному сбору данных и соответствует нормам метеорологических наблюдений.

2. Недостатки наземного монтажа

Требования к месту установки: необходимо изготовить специальный бетонный стол, что может увеличить стоимость и время монтажа.

Влияние окружающей среды: Установка на грунте может быть более подвержена влиянию факторов окружающей среды, таких как влажность почвы и осадка грунта.

Ограничения по условиям окружающей среды: необходимы более просторные доступные пространства, чтобы избежать затенения и помех.

Неперемещаемость: После установки его нелегко переместить в другое место, за исключением особых обстоятельств.

3. Преимущества установки кронштейнов

Высокая гибкость: высоту и угол установки кронштейна можно регулировать в зависимости от реальной ситуации, адаптируясь к различным условиям установки.

Более низкая стоимость: по сравнению с надземной установкой, установка кронштейнов может не потребовать дополнительной инфраструктуры, такой как бетонные столы, что обходится дешевле.

Адаптивность: в районах с неровным рельефом или ограниченным пространством, а также в районах с особыми препятствиями кронштейн может обеспечить относительно ровную и свободную от препятствий монтажную площадку.

4. Недостатки установки брекетов

Относительно низкая устойчивость: крепление на кронштейне может быть не таким устойчивым, как наземное крепление, и может легко подвергаться влиянию внешних факторов, таких как ветер, что может повлиять на точность измерений.

Могут возрасти трудности с обслуживанием: если кронштейн установлен высоко или в недоступном месте, это может привести к увеличению трудностей с обслуживанием и ремонтом.

Сложность установки: необходимо убедиться, что кронштейн устойчив и ровный, процесс установки может быть более сложным.

Техническое обслуживание и уход за дождемером с опрокидывающимся ковшом

Независимо от типа установки, техническое обслуживание и уход за дождемером с опрокидывающимся ковшом имеют решающее значение:

Регулярно очищайте опрокидывающийся ковш и водосборник, чтобы поддерживать чистоту водостоков.

Проверьте гибкость опрокидывающегося ковша, чтобы убедиться, что его можно свободно опрокинуть.

Если Rainbow не используется в течение длительного времени, его следует защитить от попадания посторонних предметов.

краткое содержание

Методы установки дождемера с опрокидывающимся ковшом включают установку на земле и установку на кронштейне. Выбор установки на кронштейне или прямой установки на земле зависит от потребности в гибкости, устойчивости и простоте обслуживания.

При выборе способа установки следует учитывать среду использования, удобство обслуживания, устойчивость и факторы стоимости. Монтаж на земле подходит для долгосрочных фиксированных точек наблюдения с высокими требованиями к устойчивости и стандартизации; в то время как монтаж на кронштейне подходит для сред, требующих гибкой регулировки или ограничений по пространству, и обеспечивает большую простоту эксплуатации и адаптивность, хотя он может быть немного менее устойчивым. В любом случае, обеспечение ровного и устойчивого положения дождемера является ключом к обеспечению точности измерений.
