Список оборудования метеостанции: датчики, питание, связь и критерии выбора

Список оборудования метеостанций должен быть составлен с учетом целей мониторинга. Станция, используемая в сельском хозяйстве, дорожной эксплуатации, поддержке аэропортов, мониторинге окружающей среды или лабораторных испытаниях, не нуждается в точно таком же наборе параметров. Покупатели часто просят станцию ​​с четырьмя, пятью или шестью параметрами, но более полезной отправной точкой является: какое решение будет поддерживать станция, какая точность требуется и где будет установлено оборудование?

Группы оборудования автоматической метеостанции

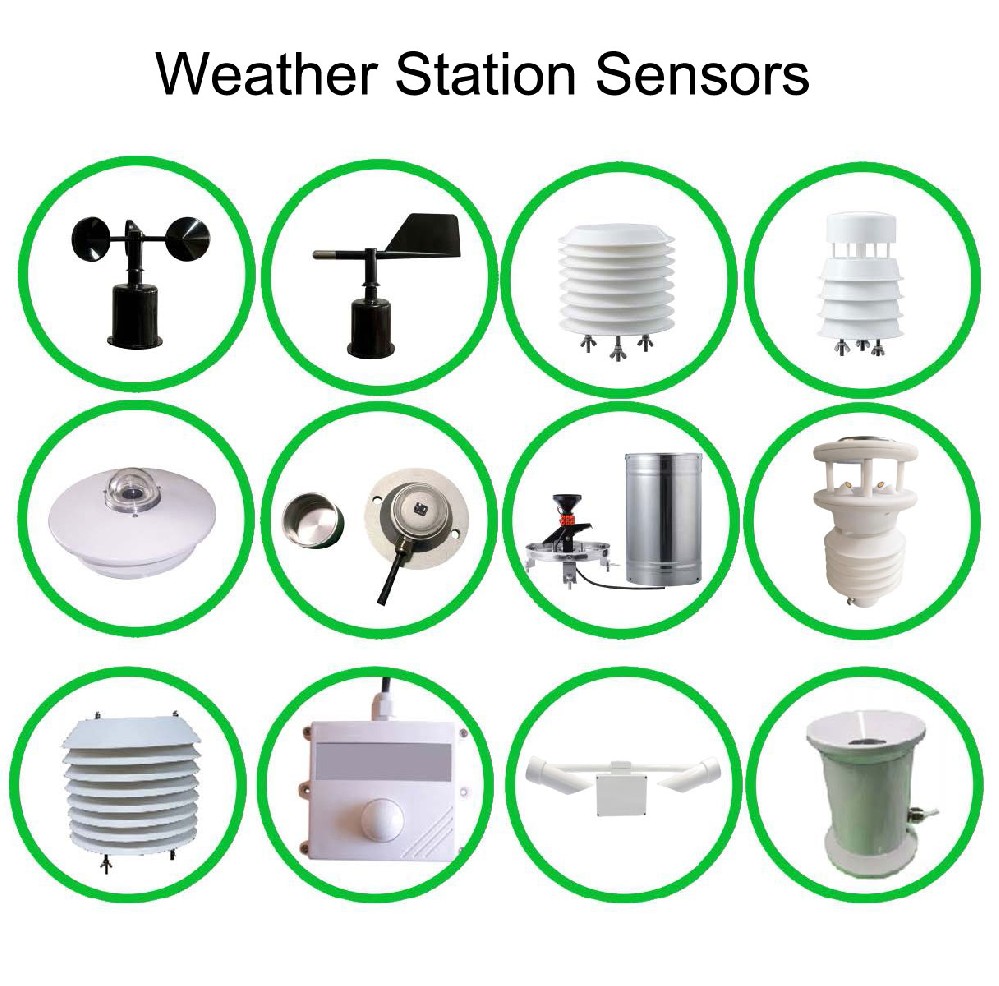

Полная автоматическая метеостанция включает в себя полевые датчики, монтажное оборудование, сборщик данных, источник питания, модуль связи, корпус, заземление и программную платформу. Группа датчиков может быть интегрированной или отдельной. Встроенные ультразвуковые датчики сокращают количество проводов и движущихся частей. Отдельные датчики обеспечивают разную высоту установки и облегчают замену отдельных инструментов.

Сельскохозяйственные станции часто включают температуру, влажность, скорость ветра, направление ветра, количество осадков, радиацию, влажность почвы и температуру почвы. Экологические станции могут добавлять переменные по ТЧ, шуму или газу. Дорожные станции могут уделять приоритетное внимание ветру, осадкам и местному микроклимату. Вот почему выбор оборудования должен быть привязан к варианту использования, а не к общему списку.

Как выбрать между интегрированным и модульным оборудованием

Интегрированное оборудование практично, когда проект требует быстрой установки, компактного внешнего вида и меньших затрат на техническое обслуживание. Это характерно для умного сельского хозяйства, придорожного мониторинга, умных столбов, экологических сетей и удаленных станций Интернета вещей. Модульное оборудование подходит, когда проект требует стандартной высоты наблюдения, раздельного измерения радиации, независимого размещения дождемера или замены отдельных датчиков.

Что касается закупок, то интегрированная система не становится автоматически дешевле после подсчета всей системы, а модульная система не становится автоматически более точной, если правильное расположение и калибровка не выполнены. Решение должно основываться на пространстве объекта, доступе для обслуживания, необходимых переменных, ожидаемом сроке службы и интеграции платформы.

Связь, питание и путь передачи данных

Большинство NiuBoL использование компактных датчиков погоды RS485 выход и стандарт Modbus протокол, который обеспечивает интеграцию со сборщиками данных, ПЛК, RTU и шлюзами IoT. Коллектор сохраняет значения с метками времени и загружает их через 4G, Ethernet, Wi-Fi или другие методы связи проекта. Солнечную энергию можно использовать, когда сетевое питание недоступно, но энергопотребление необходимо рассчитывать с учетом выбранных датчиков и интервала загрузки.

В списке профессионального оборудования должно быть указано напряжение питания, длина кабеля, тип разъема, карта регистров, монтажный кронштейн, корпус, молниезащита, заземление и функции платформы. Без этих деталей покупатель может получить датчики, но не полную станцию.

Правила установки, защищающие качество данных

Ультразвуковые датчики следует устанавливать на вертикальной трубе и держать ровно. Отметка севера должна быть совмещена с географическим севером. Место установки должно находиться вдали от зданий, деревьев, столбов, проводов и краев крыш, которые создают турбулентный поток воздуха. Радарные и радиопередатчики не следует устанавливать в одной плоскости, а также следует избегать источников вибрации.

Для измерения погоды на открытой местности обычно рекомендуется устанавливать ветровые приборы на высоте около 10 м над землей на открытой местности. Если прибор установлен на здании, необходимо проверить высоту и окружающие препятствия. Для проектных станций, которые не могут соответствовать официальным местам наблюдения, ограничение должно быть задокументировано в отчете о приемке.

Сценарии применения

Сельскохозяйственная метеостанция

Задача полевой среды: Фермерам нужны местные данные о погоде для орошения, предупреждения о заморозках, риска заболеваний и предотвращения стихийных бедствий.

Схема интеграции системы: Выбирайте датчики температуры, влажности, ветра, осадков, радиации и почвы по мере необходимости с поддержкой 4G или солнечной энергии.

Пользовательское значение: Менеджеры могут сравнивать условия поля с событиями на урожае и оптимизировать время реагирования.

Станция экологического мониторинга

Задача полевой среды: Интерпретация качества воздуха требует погодных условий, особенно направления ветра и влажности.

Схема интеграции системы: Объедините оборудование метеостанции с модулями ТЧ, газа или шума и загрузите данные на экологическую платформу.

Пользовательское значение: Операторы могут объяснить явления загрязнения, используя местные данные о ветре и погоде.

Мониторинг дорог и транспорта

Задача полевой среды: На участках дороги могут наблюдаться изменения местного ветра, дождя или давления, которые влияют на безопасность.

Схема интеграции системы: Используйте компактные ультразвуковые датчики на мачтах или порталах со стабильным питанием и связью.

Пользовательское значение: Менеджеры дорожного движения получают данные для предупреждений и проверки работы рядом с объектом.

Кампус или исследовательская станция

Задача полевой среды: Пользователям нужны видимые, экспортируемые и простые в обслуживании записи погоды.

Схема интеграции системы: Используйте автоматическую станцию ​​с понятным названием датчиков, панелью управления платформой и экспортом данных.

Пользовательское значение: Станция поддерживает обучение, запись экспериментов и демонстрационное использование.

Контрольный список покупателя

• Определите цель мониторинга перед выбором количества параметров.

• Подтверждать RS485 Modbus карта регистрации и совместимость платформы.

• Укажите метод питания, длину кабеля, высоту установки и корпус.

• Проверьте, нужны ли проекту интегрированные или модульные датчики.

• Включите фотографии установки, таблицу адресов и экспорт данных в файлы приемки.

Как прочитать цитату метеостанции

В предложении на метеостанцию ​​должно быть указано, предлагает ли поставщик только датчики или полную действующую станцию. Полная станция обычно включает в себя набор датчиков, мачту, поперечину или монтажный кронштейн, регистратор данных, источник питания, модуль связи, корпус, аксессуары для заземления, доступ к платформе и документацию по установке. Если какие-либо из этих предметов отсутствуют, покупатель должен знать, кто их предоставит.

В предложении также должно быть указано, какие данные измеряются напрямую, а какие являются дополнительными модулями. Например, PM2.5, PM10, шум, радиация и осадки могут быть дополнительными для некоторых встроенных датчиков. Если покупателю нужны эти значения для требований проекта, их необходимо записать в заказ и проверить при приемке.

Результаты данных после установки

После установки покупатель должен получить список датчиков, таблицу адресов устройств, логин на платформе, образец экспорта данных, фотографии установки и инструкции по обслуживанию. Эти результаты будут полезны для будущих сервисных работ, поскольку уменьшают зависимость от первоначальной группы установки.

Как избежать чрезмерной и недостаточной конфигурации

Чрезмерная конфигурация происходит, когда каждый дополнительный датчик добавляется без сценария использования. Недостаточная конфигурация возникает, когда на недорогой станции отсутствует переменная, необходимая для принятия фактического решения. Ферме, которой нужна поддержка эвапотранспирации, могут потребоваться данные о радиации и ветре. Для пункта мониторинга пыли необходимо направление ветра. Школьной демонстрационной станции может потребоваться наглядное отображение и простой экспорт, а не только большой набор параметров.

Таким образом, хорошая таблица выбора связывает каждый датчик с решением, отчетом или сигналом тревоги. Если переменная не имеет практического применения, ее можно оставить на более поздний этап. Если переменная требуется для регулирования или приемки проекта, ее следует включить в первое предложение.

Планирование технического обслуживания перед покупкой

Техническое обслуживание метеостанции следует планировать до покупки, поскольку доступ для обслуживания влияет на выбор модели. Станцию ​​на лужайке кампуса можно легко осмотреть. Станции, расположенной на удаленной горе, мосту или промышленной границе, требуется меньше движущихся частей, более четкое планирование электропитания и более четкая удаленная диагностика. Покупателям следует спросить, как идентифицировать автономные устройства, неисправности датчиков и аномальные значения с платформы.

Запасные части также имеют значение. В проектах с множеством станций наличие запасных кабелей, разъемов, модулей питания или отдельных датчиков может сократить время простоя. Поставщик должен объяснить, какие детали подлежат замене на месте, а какие требуют заводского обслуживания.

Проектное решение

В1: Какое оборудование входит в состав автоматической метеостанции?

О: Обычно в комплект входят датчики, монтажная мачта, сборщик данных, система питания, модуль связи, корпус, аксессуары для заземления и программная платформа.

Вопрос 2: В чем разница между датчиками погоды 5-в-1 и 6-в-1?

Ответ: Датчик 5-в-1 обычно измеряет скорость и направление ветра, температуру, влажность и давление. Конфигурация «6 в 1» добавляет еще одну переменную, например, количество осадков или освещенность, в зависимости от модели.

Вопрос 3: Почему RS485 Modbus общий?

А: RS485 Modbus поддерживает промышленную проводку, адресные устройства и интеграцию с регистраторами, ПЛК, шлюзами и платформами сторонних производителей.

Вопрос 4: Может ли одна метеостанция обслуживать сельское хозяйство и мониторинг окружающей среды?

О: Да, если выбранные параметры соответствуют обоим потребностям. Для сельского хозяйства могут потребоваться данные о почве или радиации, а для экологических проектов могут потребоваться модули по ТЧ, газу или шуму.

В5: Как следует выбирать мощность?

О: Используйте сетевое питание, если оно доступно. Используйте солнечную энергию для удаленных объектов, но рассчитывайте размер батареи и панели на основе нагрузки датчика и интервала загрузки.

В6: Что влияет на точность метеостанции после покупки?

Ответ: Расположение, высота установки, ориентация на север, качество кабеля, стабильность электропитания, техническое обслуживание и отображение устройства — все это влияет на практическое качество данных.

Вопрос 7: Должны ли покупатели выбирать встроенные или отдельные датчики?

Ответ: Выбирайте встроенные датчики для компактного развертывания и сокращения затрат на обслуживание. Выбирайте отдельные датчики, если требуется стандартная высота или индивидуальное размещение датчиков.

В8: Какие документы следует запросить?

A: Запросите технические характеристики, электрические схемы, Modbus карты регистрации, руководство по установке, инструкции по платформе и контрольный список приемки.

В9: Может ли станция загрузиться на облачную платформу?

О: Да, с подходящим сборщиком данных или шлюзом. Платформа может отображать значения в реальном времени, историю, сигналы тревоги и экспортировать записи.

Вопрос 10. Какова правильная последовательность закупок?

О: Начните с приложения, выберите переменные, подтвердите место установки, выберите связь и питание, затем запросите полный список оборудования.

Краткое содержание

Оборудование метеостанции следует выбирать как систему: датчики, силовые, коммуникационные, монтажные, программное обеспечение и протоколы приемки. NiuBoL датчики погоды поддерживают компактные ультразвуковые измерения, RS485 Modbus коммуникация и интеграция на уровне проектов для сельского хозяйства, дорог, экологического мониторинга, кампусов и исследовательских станций.
