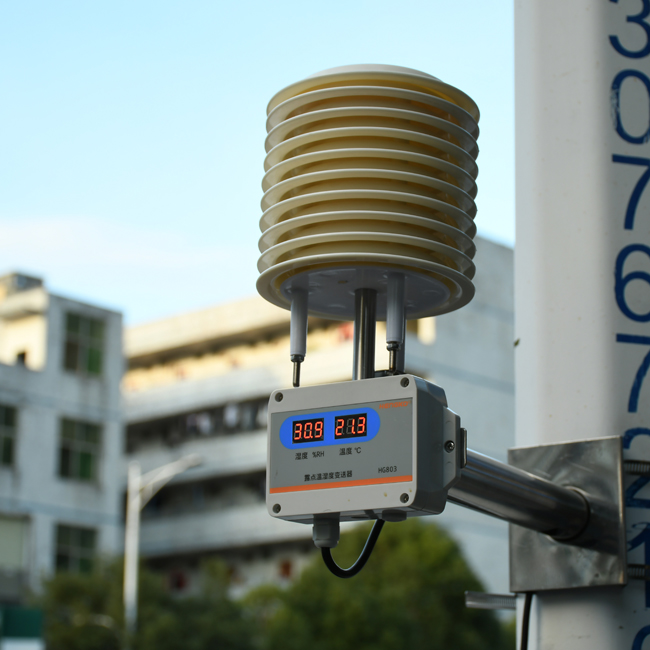

Датчик температуры и влажности с выходом RS485

Датчик температуры и влажности с выходом RS485 — это датчик, который одновременно измеряет температуру и относительную влажность и передает данные через интерфейс связи RS485. RS485 — это распространенный последовательный протокол связи, известный своей надежностью, большой дальностью действия (до 1200 метров) и возможностью поддержки нескольких устройств на одной шине.

Ниже приводится разбивка компонентов датчика температуры и влажности RS485:

1. Датчик температуры: эта часть датчика измеряет температуру окружающей среды. Обычно он использует полупроводниковый материал, такой как кремний, электрические свойства которого изменяются в зависимости от температуры. Наиболее распространенным типом датчика температуры является цифровой датчик температуры, который обеспечивает цифровой выход, соответствующий измеренной температуре. 2.

2. Датчик влажности: Датчик влажности измеряет количество водяного пара, присутствующего в воздухе. Он может быть основан на различных принципах, таких как емкостный, резистивный или теплопроводный. Емкостные датчики влажности распространены и работают по принципу измерения емкости сенсорного элемента, которая изменяется в зависимости от влажности.

3. Выход RS485: Интерфейс RS485 — это последовательный протокол связи, который позволяет датчикам взаимодействовать с совместимыми приемниками или блоками управления на больших расстояниях и в электрически шумных средах. Протокол определяет электрический интерфейс и физический уровень для поддержки нескольких устройств, узлов на одной шине. Он также определяет структуру кадра отправляемых данных.

Вот некоторые основные характеристики и информация о датчике температуры и влажности с выходом RS485:

1. Стандарт интерфейса:

RS485 — это широко используемый стандарт последовательного интерфейса связи для промышленных сред, который поддерживает высокоскоростную передачу данных на большие расстояния между несколькими устройствами.

2.Диапазон и точность измерений:

Диапазон измерения температуры обычно составляет от -40°C до +80°C (или аналогичный диапазон), а точность может составлять от ±0,3°C до ±0,5°C (в зависимости от конкретной модели и условий окружающей среды).

Диапазон измерения влажности обычно составляет от 0% до 100% относительной влажности, точность может составлять от ±3% до ±4% относительной влажности (в зависимости от конкретных моделей и условий окружающей среды).

3. Режим вывода:

Помимо интерфейса RS485, эти датчики могут иметь и другие методы вывода, такие как 4–20 мА, 0–10 В, DC0–5 В и т. д., но здесь нас в основном интересует выход RS485.

4. Передача данных:

Используя интерфейс RS485, датчик способен стабильно передавать собранные данные о температуре и влажности в удаленный центр мониторинга или систему управления. RS485 обеспечивает надежную передачу данных на большие расстояния (обычно до 1200 м) и поддерживает многоточечные конфигурации (несколько датчиков, подключенных к одной линии связи).

5. Протокол: Датчики обычно поддерживают протокол Modbus RTU через RS485, который является распространенным протоколом для связи между устройствами.

Передача данных обычно следует какому-либо протоколу связи, например, Modbus RTU , который позволяет различным устройствам взаимодействовать и обмениваться данными друг с другом. Его можно легко интегрировать с ПЛК (программируемый логический контроллер), системой SCADA или другими промышленными системами управления. Он реализует удаленный мониторинг и управление данными, а также повышает уровень промышленной автоматизации и интеллекта.

6. Сценарии применения: датчики температуры и влажности с выходом RS485 могут использоваться в различных сценариях применения, ниже приведены некоторые типичные сценарии применения:

6.1 Промышленная автоматизация:

В области промышленной автоматизации интерфейс RS485 широко используется для подключения различных датчиков, исполнительных механизмов, ПЛК и других устройств для получения данных, мониторинга и управления. Датчики температуры и влажности могут загружать данные о температуре и влажности в режиме реального времени через интерфейс RS485, помогая таким приложениям, как автоматизация производства, системы управления технологическими процессами и управление роботами, осуществлять точный контроль окружающей среды.

6.2 Автоматизация зданий:

Интерфейс RS485 играет важную роль в системах автоматизации зданий. Датчики температуры и влажности могут использоваться для мониторинга условий температуры и влажности внутри здания и загрузки данных в систему управления зданием через интерфейс RS485 для достижения централизованного управления и контроля подсистем, таких как управление освещением, управление кондиционированием воздуха и системы безопасности.

6.3 Центр обработки данных:

Центры обработки данных должны поддерживать постоянную температуру и влажность окружающей среды для обеспечения стабильной работы серверов. Датчики температуры и влажности могут быть развернуты внутри центра обработки данных, а данные об окружающей среде могут передаваться на платформу мониторинга в режиме реального времени через интерфейс RS485, чтобы реализовать функции удаленного мониторинга и сигнализации.

6.4 Музеи и библиотеки:

В этих местах необходимо строго контролировать температуру и влажность, чтобы защитить ценные культурные реликвии и книги. Датчики температуры и влажности могут быть установлены в ключевых зонах, таких как выставочные залы и библиотеки, а данные могут передаваться в центр мониторинга в режиме реального времени через интерфейс RS485, чтобы можно было своевременно принять меры по защите культурных реликвий и книг.

6.5 Контроль сельскохозяйственных теплиц:

В современном сельском хозяйстве теплицы требуют точного контроля температуры и влажности для стимулирования роста урожая. Датчики температуры и влажности могут быть установлены внутри теплицы и передавать данные об окружающей среде в систему управления в режиме реального времени через интерфейс RS485 для реализации автоматизированного регулирования среды теплицы.

6.6 Мониторинг окружающей среды:

В области мониторинга окружающей среды датчики температуры и влажности могут использоваться для мониторинга метеорологических условий внешней среды. Через интерфейс RS485 данные будут передаваться на станцию мониторинга или центр обработки данных в режиме реального времени для обеспечения точной поддержки данных для прогнозирования погоды и мониторинга окружающей среды.

6.7 Управление складом:

Температурно-влажностные условия на складе оказывают большое влияние на хранящиеся товары. Датчики температуры и влажности могут быть установлены внутри склада и передавать данные в систему управления в режиме реального времени через интерфейс RS485, чтобы помочь менеджерам склада вовремя корректировать условия окружающей среды для обеспечения безопасного хранения товаров.

Общей чертой этих приложений является необходимость точного мониторинга и управления температурой и влажностью в окружающей среде. Датчики температуры и влажности с выходами RS485 обеспечивают стабильную и надежную передачу данных, помогая различным системам осуществлять точный мониторинг и управление окружающей средой.
