I. Обзор дождемера для метеостанции

На метеостанции дождемеры обычно устанавливаются как часть автоматической метеостанции (AWS). AWS может автоматически собирать, обрабатывать и передавать данные о различных погодных элементах, включая осадки, для мониторинга в реальном времени и удаленной передачи данных о погоде. Дождемер, как важный компонент, может точно регистрировать изменения осадков в процессе выпадения, обеспечивая важную основу для прогнозирования погоды и научных исследований.

Дождемер — важное оборудование для измерения осадков на метеостанциях. Он может точно регистрировать и анализировать данные об осадках, предоставляя ключевую информацию для прогнозирования погоды, управления водными ресурсами, сельскохозяйственного орошения и других областей. На метеостанциях дождемер обычно используется в сочетании с другими метеорологическими приборами, такими как измеритель скорости и направления ветра, регистратор температуры и влажности и т. д., которые вместе составляют полную систему метеорологических наблюдений.

Во-вторых, принцип работы дождемера

Дождемер используется для измерения количества осадков за определенный период времени, различные типы дождемеров имеют различные принципы работы. Ниже приведен принцип работы опрокидывающегося ковша дождемера и пьезоэлектрического дождемера :

 Опрокидывающийся ковшовый дождемер

Осадкомер с опрокидывающимся ковшом — это распространенный механический прибор для измерения количества осадков, принцип его работы заключается в следующем:

1. Структура: опрокидывающийся ковшовый дождемер в основном состоит из коллектора, опрокидывающегося ковша, счетчика и устройства обработки данных. Коллектор обычно представляет собой воронкообразную конструкцию для приема осадков.

2. рабочий процесс:

   - Когда дождевая вода поступает в опрокидывающийся ковш через коллектор, количество воды в опрокидывающемся ковше постепенно увеличивается.

   - Когда объем воды в бункере достигает определенного значения (обычно фиксированного небольшого значения, например, 0,2 мм осадков), под действием силы тяжести бункер переворачивается на другую сторону, и одновременно происходит слив воды.

   - Каждый переворот опрокидывающегося ковша регистрируется механическим или электронным счетчиком.

   - После того, как опрокидывающийся ковш будет возвращен в исходное положение, можно продолжить сбор осадков и повторить процесс.

3. Обработка данных: Записи счетчика могут быть преобразованы в данные об осадках с помощью блока обработки данных. Обычно каждый поворот опрокидывающегося ковша представляет собой определенное количество осадков, а общее количество осадков можно рассчитать по показаниям счетчика.

 Пьезоэлектрический дождемер

Пьезоэлектрический дождемер — это прибор, использующий пьезоэлектрический эффект для измерения осадков. Принцип его работы заключается в следующем:

1. Структура: Пьезоэлектрический дождемер в основном состоит из пьезоэлектрического датчика, коллектора и электронного процессора сигнала. Пьезоэлектрический датчик обычно располагается под коллектором.

2. Рабочий процесс:

   - Когда на коллектор падают осадки (например, капли дождя), сила удара капель передается на пьезоэлектрический датчик.

   - Пьезоэлектрический датчик имеет внутри один или несколько слоев пьезоэлектрического материала, который генерирует электрический заряд на своей поверхности при приложении силы.

   - Величина генерируемого заряда пропорциональна силе удара капель дождя и, следовательно, связана с размером и скоростью капель дождя.

3. Обработка сигнала:

   - Сгенерированный зарядовый сигнал усиливается и фильтруется электронным сигнальным процессором.

   - Процессор может рассчитывать интенсивность и общее количество осадков на основе интенсивности и временного интервала сигнала заряда.

Преимущество пьезоэлектрического дождемера заключается в том, что он может предоставлять высокоточные данные об осадках и различать различные размеры капель дождя, что делает его пригодным для научных исследований и высокоточного мониторинга осадков. Однако он требует более тщательного обслуживания и калибровки и обычно стоит дороже, чем дождемеры с опрокидывающимся ведром.

III. Типы и характеристики дождемеров

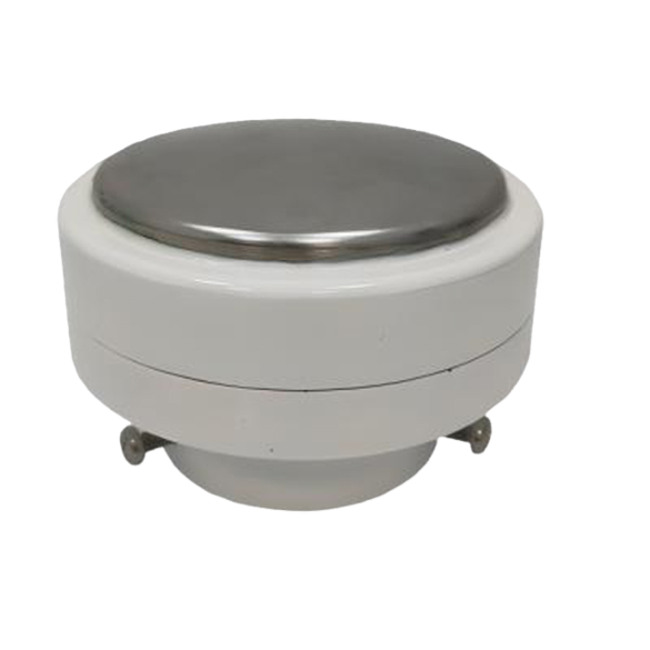

1.Пьезоэлектрический дождемер: это высокоточное устройство, используемое на метеорологических станциях для измерения количества осадков. Он использует пьезоэлектрическую керамическую технологию мониторинга осадков с использованием кинетической энергии, путем измерения энергии удара капли дождя для определения количества осадков, с простой установкой, точными данными, диапазоном мониторинга и другими преимуществами. Пьезоэлектрический дождемер широко используется в метеорологическом и экологическом мониторинге, на гидрологических и гидравлических станциях комплексного мониторинга, в мониторинге дорожного движения, сельскохозяйственном и лесном орошении, ветроэнергетике и других областях, предоставляя ключевые данные для метеорологического прогнозирования, управления водными ресурсами, сельскохозяйственного орошения и т. д.

1.1 Высокая точность: использование ультразвуковой технологии для обеспечения точности и надежности результатов измерений.

1.2 Быстрое реагирование: он может быстро фиксировать начало и конец осадков и сокращать задержку данных.

1.2 Экологическая адаптивность: не зависит от качества воды, примесей и других внешних факторов, подходит для измерений в различных условиях окружающей среды.

2. Опрокидывающийся ковшовый дождемер :

регистрирует количество осадков по количеству переворачиваний опрокидывающегося ковша, подходит для долгосрочного непрерывного мониторинга осадков. Количество переворачиваний ковша прямо пропорционально количеству осадков, поэтому количество осадков можно получить, подсчитав количество переворачиваний ковша.

2.1. Высокоточное измерение: благодаря конструкции с опрокидывающимся ковшом высокой точности он обеспечивает три варианта разрешения: 0,2 мм, 0,5 мм и 0,1 мм, что гарантирует точную регистрацию любых осадков — от моросящего дождя до ливня — и отвечает потребностям различных пользователей в точности данных.

2.2 Прочные материалы: Основная конструкция изготовлена из высококачественных материалов, таких как нержавеющая сталь или устойчивый к атмосферным воздействиям пластик, что гарантирует отсутствие воздействия окружающей среды при длительном использовании на открытом воздухе, что особенно подходит для стабильной работы в экстремальных погодных условиях.

2.3 Простота установки и совместимости: стандартизированный дизайн интерфейса, простая установка, бесшовное соединение с большинством платформ метеорологического программного обеспечения и оборудования, что повышает общую гибкость системы.

Применение дождемера на метеостанции

1. Прогнозирование погоды

Осадки являются одним из важных параметров для прогнозирования погоды. Осадкомер может отслеживать осадки в режиме реального времени и предоставлять точные данные об осадках для синоптиков, что помогает повысить точность прогнозирования погоды.

2.Управление водными ресурсами

Данные об осадках, отслеживаемые дождемером, имеют большое значение для управления водными ресурсами. Анализируя данные об осадках, можно обеспечить научную основу для планирования водохранилищ и распределения водных ресурсов.

3. Раннее оповещение о стихийных бедствиях

Дождемер играет важную роль в мониторинге экстремальных погодных явлений. Когда количество осадков превышает определенный порог, он может выдавать своевременные предупреждения о таких катастрофах, как ливни и наводнения, выигрывая драгоценное время для предотвращения и смягчения последствий катастроф.

4. Сельскохозяйственное производство

Осадки оказывают важное влияние на сельскохозяйственное производство. Благодаря данным мониторинга дождемеров, они могут служить ориентиром для орошения сельскохозяйственных угодий, роста урожая и т. д., чтобы помочь сельскохозяйственному производству.

Кроме того, дождемер также широко используется в сельскохозяйственном орошении и других областях. Благодаря точному мониторингу и анализу осадков он может разрабатывать разумные планы водопользования, прогнозировать риск наводнений, оптимизировать стратегии сельскохозяйственного орошения и т. д., чтобы достичь рационального использования водных ресурсов и эффективного предотвращения и контроля стихийных бедствий.

 Краткое содержание

Осадкомер является одним из незаменимых и важных приборов на метеорологических станциях, который предоставляет ключевую информацию для метеорологического прогнозирования, управления водными ресурсами, сельскохозяйственного орошения и других областей посредством точного измерения данных об осадках. С непрерывным развитием и прогрессом науки и техники точность измерений и стабильность осадкомера будут продолжать улучшаться, а его применение в метеорологических наблюдениях и научных исследованиях будет более обширным и глубоким.
