Этапы установки онлайн-передатчика мутности для проектов по контролю качества воды RS485 Modbus

Предыстория проекта и спрос на промышленное применение

Эта статья переписана с учетом содержания установки в прилагаемом материале. В онлайн-проектах по измерению мутности передатчик и зонд не устанавливаются путем простого крепления их к стене и включения питания. Положение установки, солнечный свет, вибрация, высота обзора оператора, проводка, зазор для погружения, очистка оптического окна и калибровка — все это влияет на то, можно ли доверять окончательному значению NTU.

Для системных интеграторов порядок установки должен быть прописан в строительно-наладочной документации. В противном случае один и тот же датчик мутности может показывать нестабильные значения из-за пузырьков, прямых солнечных лучей, плохой гидроизоляции кабеля, отражения от стен, скопления отложений или неправильной полярности RS485.

Позиция продукта в системе

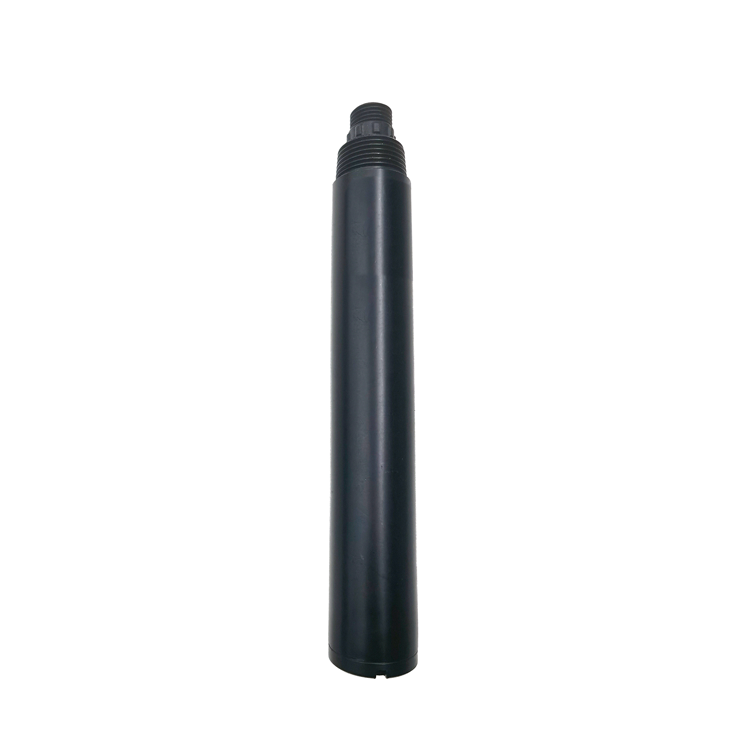

Онлайн-передатчик мутности принимает сигнал мутности и обеспечивает отображение, локальное управление и доступ к связи. NiuBoL NBL-WQ-TS Датчик измеряет мутность с помощью света, рассеянного под углом 90 градусов, и выдает сигнал RS485 Modbus RTU и сигнал 4–20 мА. Преобразователь обычно монтируется рядом с точкой отбора проб или внутри шкафа управления, а зонд устанавливается в резервуаре, канале, камере отбора проб или погружной трубе.

Совместимость связи и протоколов

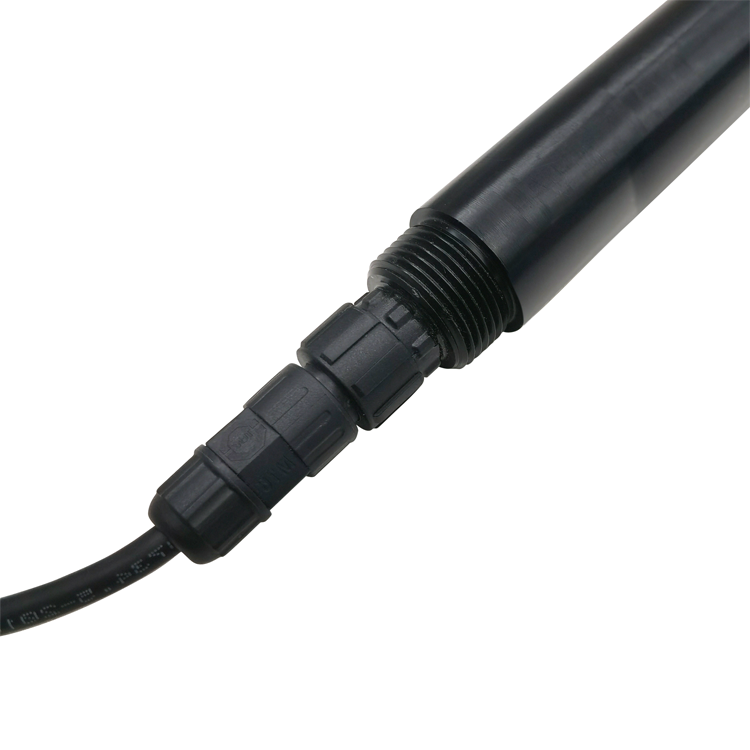

Перед установкой необходимо спланировать подключение RS485 Modbus RTU. Красный провод — питание, черный провод — заземление, синий провод — 485 А, белый провод — 485 В в соответствии с NiuBoL описание проводки. После подключения проверьте полярность и напряжение питания, прежде чем подавать питание на систему. Для аналоговых проектов масштабирование 4–20 мА должно соответствовать выбранному диапазону NTU.

Технические параметры

Этапы установки онлайн-датчика мутности

Меры предосторожности при использовании и обслуживании

После длительного использования прибора окно оптического пути погружного датчика мутности может загрязниться. Это создает ошибку измерения. В исходном материале рекомендуется при необходимости очищать оптическое окно спиртовой ватой, удерживая ее пинцетом, и выполнять повторную калибровку после очистки.

Не разбирайте прибор. Зонд содержит чувствительные оптические и электронные компоненты. Механический удар, выдергивание кабеля и несанкционированная разборка могут привести к снижению производительности.

Сценарии применения

1. Установка передатчика на водной установке.

Проблема среды сайта: операторам необходим читаемый локальный дисплей и надежный SCADA данные.

Схема интеграции системы: установите передатчик рядом с местом отбора проб, избегайте солнечного света и вибрации и подключите RS485 к SCADA.

Доставленная пользовательская ценность: персонал, занимающийся вводом в эксплуатацию, может сравнивать локальные данные и удаленные данные.

2. Насосная вторичного снабжения.

Проблема среды сайта: ограниченное пространство и высокая влажность затрудняют доступ для обслуживания.

Схема интеграции системы: установите передатчик на видимой высоте и оставьте место для проемов в шкафу.

Доставленная пользовательская ценность: команды технического обслуживания могут чистить, калибровать и проверять проводку.

3. Мониторинг открытого канала или резервуара.

Проблема среды сайта: осадок, пузырьки и отражение от стенок влияют на оптические показания.

Схема интеграции системы: установите зонд с правильным зазором и стабильной глубиной погружения.

Доставленная пользовательская ценность: Значение NTU лучше отражает водный объект.

4. Линия промышленной технологической воды

Проблема среды сайта: устаревшие системы могут использовать аналоговый ввод, в то время как новым платформам нужны цифровые данные.

Схема интеграции системы: используйте RS485 Modbus RTU для подключения шлюза и 4–20 мА для старых PLC вход.

Доставленная пользовательская ценность: проект может модернизировать систему сбора данных без замены всего оборудования.

Руководство по выбору

Выбор точности: Сопоставьте диапазон с ожидаемой мутностью. Приложениям с низким NTU нужен малый диапазон; высокое содержание взвешенных веществ требует более широкого диапазона.

Выбор связи: RS485 Modbus RTU рекомендуется для цифровой интеграции. 4–20 мА сохраняется для аналоговых шкафов.

Выбор среды установки: Избегайте солнечного света, вибрации, пузырей, осадка, отражения от стен и механического воздействия.

Выбор источника питания: Используйте регулируемое напряжение 12–24 В постоянного тока и проверьте полярность клемм перед включением питания.

Примечания по системной интеграции

Запись об установке должна включать положение преобразователя, расположение зонда, маршрут кабеля, параметры Modbus, выбранный диапазон, калибровочную жидкость, время калибровки и первоначальные показания.

Если после установки значение нестабильно, сначала проверьте пузырьки, загрязнение оптического окна, заземление, полярность RS485, незакрепленные клеммы и не находится ли измерительный конец слишком близко к стене или дну.

Часто задаваемые вопросы

В1: Где следует установить передатчик?
Вдали от прямых солнечных лучей и чрезмерной вибрации, достаточно места для открытия корпуса и обслуживания.

В2: Где следует устанавливать датчик мутности?
В репрезентативной точке с водой, вдали от осадка, пузырьков, отражений от стен и прямого воздействия.

В3: Какой зазор следует сохранить?
По возможности, на расстоянии более 5 см от боковой стенки и более 10 см от дна.

В4: Какие цвета проводов используются?
Красный — питание, черный — земля, синий — 485А, белый — 485В.

В5: Когда следует очищать оптическое окно?
Когда показания смещаются, становятся нестабильными или после работы в грязной воде в течение определенного периода времени.

В6: Зачем выполнять повторную калибровку после очистки?
Очистка изменяет оптическое состояние измерительного окна, поэтому калибровка проверяет эталонное значение.

Вопрос 7: Что должны подтверждать закупки?
Диапазон, выходная мощность, длина кабеля, аксессуары для установки, требования к преобразователю и документация Modbus.

В8: Может ли он работать со старыми ПЛК?
Да. RS485 поддерживает цифровые системы, а 4–20 мА может поддерживать устаревший аналоговый вход.

Краткое изложение решений по инженерным закупкам

Качество установки онлайн-датчика мутности определяет, можно ли доверять данным о мутности. Вместе с датчиком в рамках проекта должны быть предусмотрены четкие требования к установке, проводке, очистке и калибровке.
