Требования к качеству промышленной воды и интеграция датчиков в режиме онлайн для систем технологической воды

Предыстория проекта и спрос на промышленное применение

Промышленная вода включает в себя воду для сырья, воду для обработки продукции, котельную воду, охлаждающую воду, воду для очистки и бытовую воду на заводах. В исходном материале подчеркивается, что на охлаждающую воду часто приходится около 60-70% промышленного использования воды, тогда как фактически потребляется лишь небольшая часть; после соответствующей очистки более 90% воды можно повторно использовать во многих процессах.

Различные промышленные применения требуют разных показателей качества воды. Вода для пищевых продуктов и напитков соответствует требованиям к питьевой воде; фармацевтическая и электролитическая вода требует низкого содержания соли и железа/марганца; крашение текстиля чувствительно к твердости и железу; котловая вода чувствительна к жесткости, растворенному кислороду, pH, щелочности, хлоридам и кремнезему; Охлаждающая вода должна избегать образования накипи, коррозии, роста микробов и закупорки илом.

Позиция продукта в системе

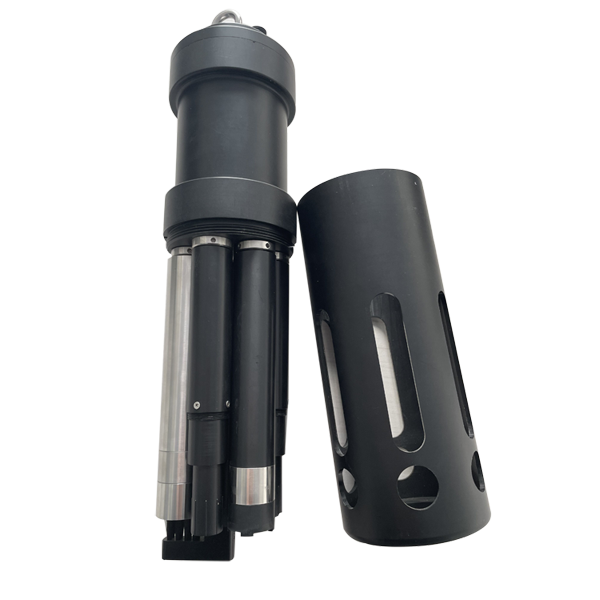

NiuBoL датчики качества воды — это полевые устройства сбора данных, подключаемые к PLC, SCADA, RTU или промышленные шлюзы Интернета вещей. Многопараметрическая конфигурация может сочетать pH, ОВП, проводимость, растворенный кислород, мутность, ХПК, аммиачный азот и температуру для дозирования, продувки, фильтрации, проверки очистки и принятия решений о повторном использовании.

Совместимость связи и протоколов

RS485 Modbus RTU подходит для распределенных промышленных шкафов, поскольку поддерживает несколько датчиков на одной шине и позволяет отображать каждый параметр в системе управления. Перед установкой инженерная группа должна определить адреса, скорость передачи данных, четность, список регистров, заземление и маршрут кабеля.

Технические параметры

Требования к качеству воды при промышленном использовании

Сценарии применения

1. Системы охлаждающей воды

Проблема среды сайта: накипь, коррозия, взвешенные твердые частицы и рост микробов снижают эффективность теплопередачи.

Схема интеграции системы: объединить датчики проводимости, pH, мутности и температуры в шкафу Modbus RTU.

Доставленная пользовательская ценность: операторы могут оптимизировать продувку, дозирование и обслуживание фильтрации.

2. Очистка котловой и энергетической воды

Проблема среды сайта: жесткость и растворенный кислород могут вызвать накипь и коррозию.

Схема интеграции системы: используйте мониторинг проводимости и pH после умягчения, деминерализации и возврата конденсата.

Доставленная пользовательская ценность: команды технического обслуживания получают ранние предупреждения до того, как это повлияет на эффективность котла.

3. Продукты питания, напитки и фармацевтические предприятия.

Проблема среды сайта: качество воды может напрямую влиять на качество продукции и проверку очистки.

Схема интеграции системы: установить мониторинг pH, проводимости, мутности и остаточного дезинфицирующего средства в критических точках.

Доставленная пользовательская ценность: команды по обеспечению качества получают отслеживаемые данные вместо того, чтобы полагаться только на периодический отбор проб.

4. Повторное использование промышленных сточных вод

Проблема среды сайта: Состав повторно используемой воды меняется в зависимости от производственной нагрузки и эффективности очистки.

Схема интеграции системы: контролировать ХПК, аммиачный азот, мутность, pH и проводимость после обработки.

Доставленная пользовательская ценность: завод может решить, пригодна ли вода для повторного использования.

Руководство по выбору

Выбор точности: Выберите более высокую точность для точек соответствия и контроля процесса; точки, предназначенные только для тренда, могут использовать более широкие диапазоны.

Выбор связи: Используйте RS485 Modbus RTU для PLC, РСУ и шлюзовые системы.

Выбор среды установки: Выберите погружную, проточную или байпасную установку в зависимости от давления, стабильности потока, загрязнения и доступа для обслуживания.

Выбор источника питания: Подтвердите мощность шкафа, особенно для устройств автоматической очистки.

Примечания по системной интеграции

Начните с матрицы параметров: точка измерения, назначение, параметр, диапазон, точность, выходная мощность, длина кабеля, метод очистки и цикл калибровки. Эта матрица более полезна для закупок, чем простой список продуктов.

Один и тот же параметр имеет разное значение в разных процессах. Проводимость охлаждающей воды используется для контроля концентрации, а проводимость чистой воды проверяет качество деионизации.

Часто задаваемые вопросы

Вопрос 1: Почему отрасли требуют разных показателей?
Потому что вода может выступать в качестве сырья, технологической среды, воды для очистки, питания котла или охлаждающей среды.

В2: Почему важна охлаждающая вода?
На него приходится значительная часть промышленного использования воды, и он подвержен образованию накипи, коррозии, образованию осадка и биологическому росту.

Вопрос 3. Может ли одна сеть Modbus включать несколько датчиков?
Да, если каждый датчик имеет уникальный адрес и проводка RS485 спроектирована правильно.

В4: Как следует выбирать датчики котла?
Сосредоточьтесь на показателях образования накипи и коррозии, таких как проводимость, pH и растворенный кислород.

Вопрос 5: Когда подходит многопараметрический мониторинг?
Когда требуется несколько индикаторов в одной точке или требуется компактная установка.

Вопрос 6: Что должны предоставить поставщики?
Таблицы данных, карты Modbus, электрические схемы, инструкции по калибровке и руководство по техническому обслуживанию.

Вопрос 7: Как можно избежать неправильного выбора?
Сначала определите использование воды, ожидаемый диапазон, метод установки и цель контроля.

Вопрос 8: В чем ценность для интеграторов?
Стандартизированные датчики и протоколы сокращают время ввода в эксплуатацию и поддерживают расширение.

Краткое изложение решений по инженерным закупкам

Мониторинг качества промышленной воды должен соответствовать фактическому использованию воды. NiuBoL Датчики RS485 Modbus RTU помогают интеграторам создавать структурированные системы для охлаждающей воды, котловой воды, технологической воды и воды повторного использования.
