Принцип работы датчика скорости ветра

Датчик скорости ветра — это устройство, используемое для постоянного контроля скорости и объема ветра, и его принцип работы зависит от типа. Ниже приведены принципы работы нескольких основных типов датчиков скорости ветра:

1. Принцип работы датчика скорости ветра пропеллерного типа:

   - Этот тип датчика использует принцип, согласно которому система лопастей вращается под действием давления ветра. Когда ветер воздействует на лопасти, создается крутящий момент, вращающий лопасти вокруг горизонтальной оси.

   - В передней части флюгера установлен набор трехлопастных или четырехлопастных винтов, которые обеспечивают постоянное совмещение вращающейся поверхности с направлением ветра, а скорость ее вращения пропорциональна скорости ветра.

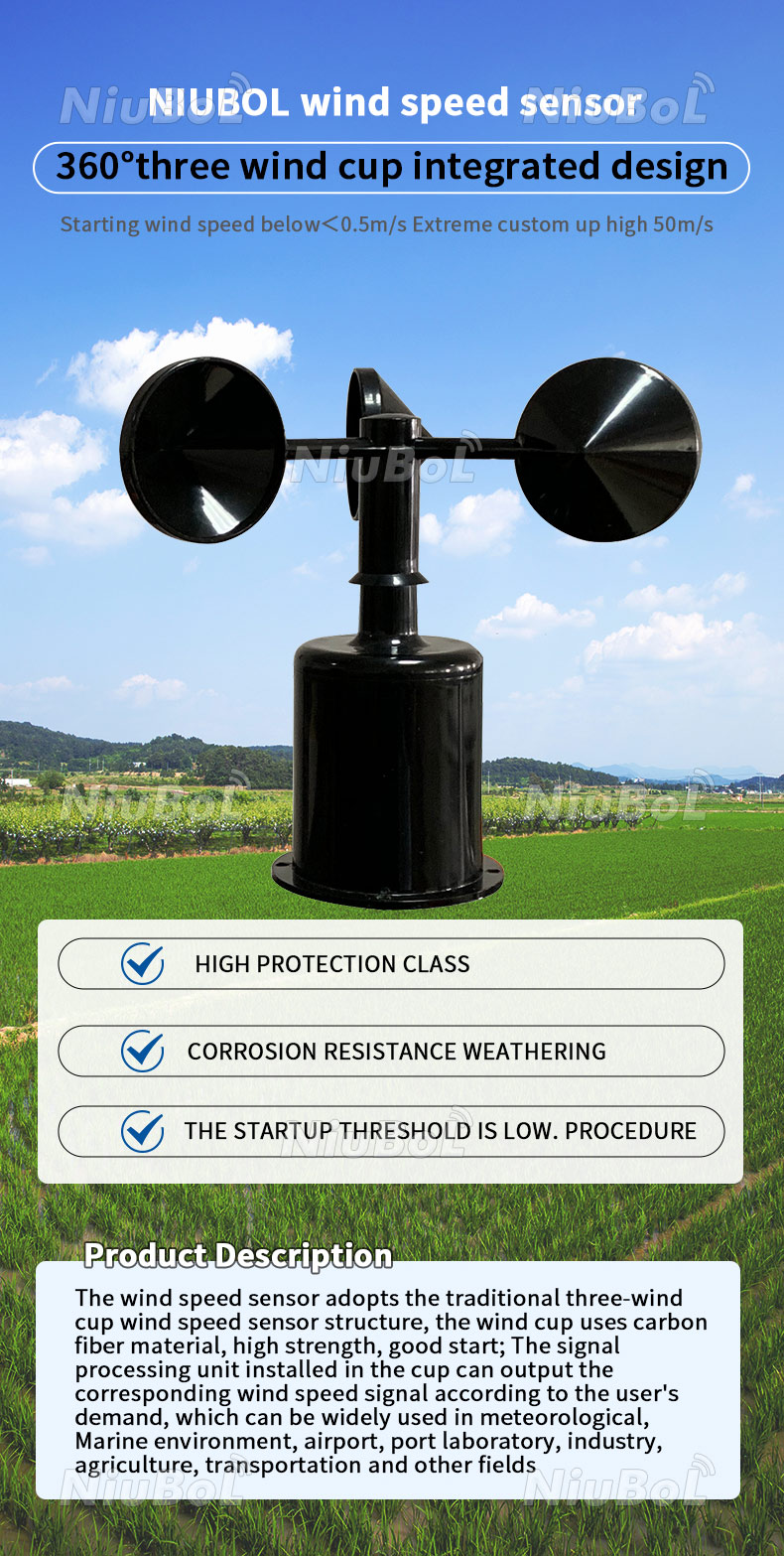

2. Принцип работы датчика скорости ветра чашечного типа:

   - Впервые изобретенный британцем Рубинсоном, он использует три или четыре полые чашеобразные конструкции, эти чашки закреплены друг в друге под определенным углом (например, 120° или 90°) на кронштейне, вращающемся вокруг вертикальной оси.

   - Когда дует ветер, вогнутая сторона ветровой чаши, обращенная к ветру, выдерживает большее давление ветра, в то время как выпуклая сторона или сторона ветра к ветру давления ветра невелика, что приводит к разнице давлений, побуждающей ветровую чашу вращаться. Чем больше скорость ветра, тем быстрее вращается ветровая чаша.

   - После того, как ветровая чаша начнет вращаться, при стабилизированной скорости ветра разность давлений ветра достигнет равновесия, ветровая чаша войдет в состояние равномерного вращения, а скорость ее вращения будет отражать скорость ветра.

3. Принцип работы датчика скорости ветра с горячим воздухом:

   - В датчике, работающем по принципу рассеивания тепла и конвективного теплопереноса, имеется нагревательный элемент, окруженный датчиками температуры.

   - При увеличении скорости ветра тепло нагревательного элемента отводится быстрее, что приводит к изменению температуры, а скорость ветра можно определить, измерив это изменение.

4. Принцип работы датчика скорости ветра с трубкой Пито:

   - Подходит для измерения скорости потока газа, используя разницу между статическим и динамическим давлением. Трубка Пито имеет два отверстия, одно из которых измеряет полное давление (динамическое + статическое), а другое - статическое давление.

   - Скорость ветра рассчитывается по разнице между этими двумя значениями, что подходит для случаев, требующих высокой точности измерений.

5. Принцип работы ультразвукового датчика скорости ветра:

   - Используя принцип, согласно которому скорость распространения ультразвуковых волн в воздухе зависит от скорости ветра. Датчик передает и принимает ультразвуковые сигналы и вычисляет скорость ветра, измеряя разницу во времени распространения ультразвуковых волн в направлении ветра.

   - Поскольку ультразвуковые волны распространяются с разной скоростью в направлениях по ветру и против ветра, эту разницу можно преобразовать в информацию о скорости ветра.

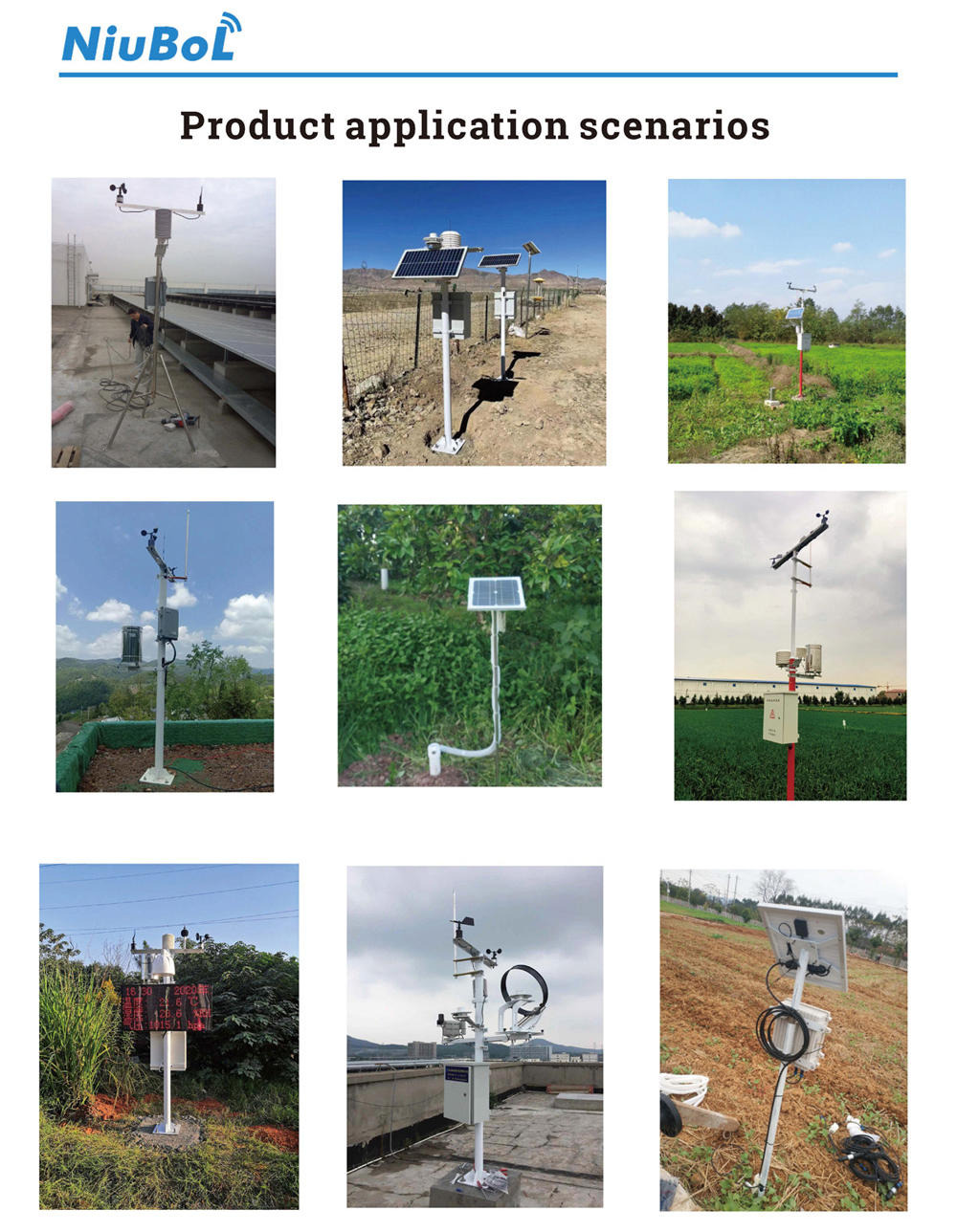

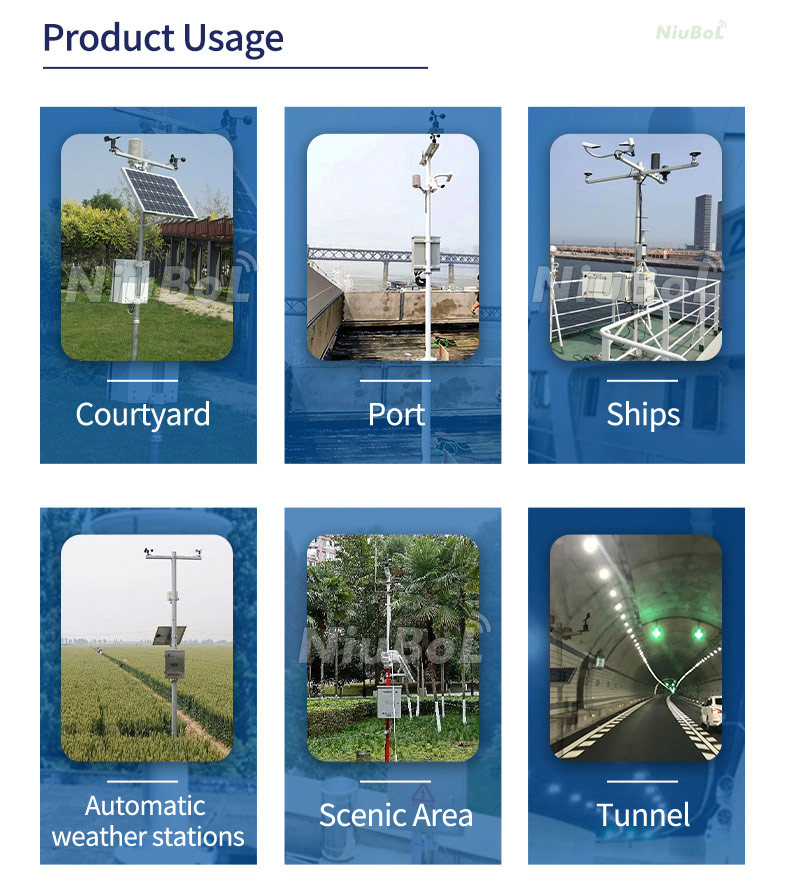

Датчики скорости ветра используются в следующих сценариях:

1. Метеорологический мониторинг: используется на метеостанциях для мониторинга метеорологических данных, таких как скорость и направление ветра, обеспечивая данные для прогнозирования погоды и исследований изменения климата.

2. Генерация энергии ветра: предоставление данных о скорости ветра для ветряных турбин с целью оптимизации эффективности генерации электроэнергии и сокращения потерь ресурсов.

3. Морская авиация: предоставление данных о скорости и направлении ветра морским судам и аэропортам для обеспечения безопасности навигации и повышения эффективности навигации.

4. Мониторинг окружающей среды: мониторинг изменений скорости ветра, оценка загрязнения окружающей среды и обеспечение научной основы для защиты окружающей среды.

5. Мосты и туннели: мониторинг ветровых нагрузок на конструкции для обеспечения безопасности движения и устойчивости объекта.

6. Городское планирование: помогает городским управляющим точно оценивать качество воздуха, а также скорость и направление ветра, обеспечивая научную основу для городского планирования и защиты окружающей среды.

7. Сельское хозяйство: мониторинг скорости ветра на сельскохозяйственных угодьях, обеспечение подходящих условий окружающей среды для роста сельскохозяйственных культур и повышение эффективности сельскохозяйственного производства.

8. Научные исследования: используются для экспериментов в аэродинамической трубе, моделирования поля ветра и других научных исследований, обеспечивая поддержку данных для исследований в смежных областях.

9. Управление энергопотреблением: мониторинг ресурсов ветроэнергетики, предоставление поддержки данных для проектов по производству ветроэнергии и реализация эффективного использования энергии.

10. Раннее предупреждение о стихийных бедствиях: мониторинг изменений скорости ветра в экстремальных погодных условиях, предоставление данных для предотвращения и смягчения последствий стихийных бедствий.

Выбор правильного датчика скорости ветра и его правильное использование могут помочь пользователям точно оценить ситуацию со скоростью ветра и обеспечить надежную поддержку данных для работы в смежных областях.

Подводя итог, можно сказать, что выбор датчиков скорости ветра должен основываться на их разнообразных принципах работы и применимых сценариях. Пользователи должны выбирать наиболее подходящие датчики скорости ветра на основе фактических потребностей, принимая во внимание такие факторы, как точность измерения, время отклика, экономическая эффективность и простота обслуживания. Эти датчики предназначены для обеспечения точных и стабильных измерений скорости ветра для широкого спектра применений, включая метеорологические наблюдения, ветроэнергетику, навигацию и авиацию, мониторинг окружающей среды и другие ключевые области, чтобы гарантировать точность и надежность данных.
