Принцип работы и области применения датчиков мутности

Принцип работы и области применения датчиков мутности

Введение

Мутность является важным показателем для измерения концентрации взвешенных частиц в воде и широко используется в мониторинге качества воды, управлении промышленными процессами, науке об окружающей среде и бытовой технике (например, в стиральных машинах). Датчики мутности измеряют характеристики рассеяния или пропускания света через воду для получения точных данных. В данной статье подробно рассматриваются принцип работы, конструкция, методы обработки сигналов, а также особенности и рекомендации по практическому применению датчиков мутности.

Принцип работы датчиков мутности

1. Излучение света

Датчики мутности обычно используют источники инфракрасного света (например, инфракрасные трубки IR958) для излучения света на определенных длинах волн (обычно 850–950 нм, ближний инфракрасный диапазон). Инфракрасный свет обладает высокой проникающей способностью, подходит для различных условий качества воды и снижает влияние видимого света (например, цветности воды).

2. Распространение света в воде

Когда свет проходит через воду, взвешенные частицы вызывают его рассеяние или поглощение. Чем выше мутность воды, тем ниже интенсивность проходящего света и выше интенсивность рассеянного света. Датчик мутности определяет интенсивность проходящего или рассеянного света для оценки мутности воды.

3. Прием и преобразование светового сигнала

Приемник света (обычно светочувствительный элемент, такой как фотодиод PT958) принимает проходящий или рассеянный свет и преобразует его интенсивность в соответствующий электрический сигнал тока. Чем сильнее проходящий свет, тем больше генерируемый ток; чем слабее свет, тем меньше ток.

4. Обработка сигнала

Сигнал электрического тока, генерируемый приемником, преобразуется в сигнал напряжения (обычно 0–5 В) через резистор (например, R1), а затем дискретизируется аналого-цифровым преобразователем (АЦП). Микроконтроллер (MCU) обрабатывает полученные данные и на основе калибровочных кривых или эмпирических данных рассчитывает значение мутности воды (обычно в единицах NTU — нефелометрических единицах мутности).

Конструкция датчиков мутности

Типичная структура датчика мутности включает следующие ключевые компоненты:

1. Модуль источника света

Обычно используются инфракрасные светодиоды (IR LED), отличающиеся высокой стабильностью, низким энергопотреблением и длительным сроком службы. Выбор длины волны должен исключать помехи от цвета воды или флуоресцентных веществ.

2. Модуль приема света

Фотодетекторы (фотодиоды или фототранзисторы) используются для приема проходящего или рассеянного света. Чувствительность и скорость отклика приемника напрямую влияют на точность измерений.

3. Оптический путь

Датчики мутности обычно имеют однолучевую или двухлучевую конструкцию:

- Однолучевая: измеряет проходящий свет или свет, рассеянный под углом 90°. Эта конструкция проста и подходит для воды с низкой мутностью.

- Двухлучевая: включает два симметричных оптических канала, один из которых измеряет проходящий свет, а другой — рассеянный. Такая конструкция позволяет исключить ошибки, вызванные внешним освещением или старением источника света, путем дифференциальных вычислений, что повышает долгосрочную стабильность.

4. Цепь обработки сигнала

- Цепь линеаризации: обеспечивает линейную зависимость результатов измерения от мутности, что упрощает интерпретацию данных.

- Модуль температурной компенсации: корректирует влияние температуры на работу источника света и приемника.

- Цепь шумоподавления: использует фильтрацию (например, параллельные конденсаторы 0,1 мкФ) или цифровую обработку сигналов для уменьшения помех окружающей среды.

5. Интерфейс связи

Датчики мутности обычно подключаются к внешним устройствам через аналоговые сигналы (4–20 мА), цифровые сигналы (RS485, Modbus) или интерфейсы UART, что позволяет легко интегрировать их в системы управления или IoT-платформы.

Ключевые технологии в датчиках мутности

Для повышения производительности современные конструкции включают следующие технологии:

1. Двухлучевая конструкция

Создает идентичные сигналы через два симметричных канала. Дифференциальные цепи устраняют влияние старения компонентов, внешнего света и температурного дрейфа.

2. Температурная компенсация

Изменения температуры влияют на интенсивность света и чувствительность детектора. Интеграция температурного датчика и алгоритмов компенсации позволяет корректировать итоговый результат.

3. Линеаризация данных

Связь между мутностью и световым сигналом не всегда линейна, особенно при высоких значениях. Специальные алгоритмы корректируют нелинейные эффекты, делая измерения более точными.

4. Помехоустойчивость и шумоподавление

С помощью аппаратной фильтрации (резисторы 1 кОм, конденсаторы 0,1 мкФ) и цифровых методов сводятся к минимуму электромагнитные помехи и колебания питания.

5. Высокая чувствительность и воспроизводимость

Оптимизированная оптика обеспечивает стабильные результаты в широком диапазоне (от <1 NTU до >1000 NTU).

Применение датчиков мутности

Датчики мутности широко используются в следующих областях:

1. Бытовая техника

В умных стиральных машинах датчики сравнивают мутность воды в начале и конце цикла, чтобы определить степень загрязнения белья, динамически регулируя время стирки и циклы полоскания для экономии воды и электроэнергии.

2. Мониторинг качества воды

- Подготовка питьевой воды: контроль источников и очищенной воды на соответствие стандартам (например, рекомендации ВОЗ — мутность <1 NTU).

- Очистка сточных вод: мониторинг в реальном времени оптимизирует дозировку флокулянтов и процессы отстаивания.

- Экологический мониторинг: оценка концентрации взвесей в реках, озерах и океанах для анализа загрязнения.

3. Промышленный контроль

В пищевой, фармацевтической и бумажной промышленности датчики контролируют чистоту жидкостей на этапах производства для обеспечения качества продукции.

4. Сельское хозяйство и аквакультура

Контроль воды для ирригации или рыбоводства, чтобы взвешенные частицы не вредили росту культур или здоровью водных организмов.

Выбор и рекомендации по эксплуатации

1. Диапазон измерений

Выбирайте датчик под конкретную задачу (например, 0–100 NTU для питьевой воды или 0–4000 NTU для сточных вод).

2. Калибровка и обслуживание

- Регулярная калибровка: использование стандартных растворов (например, формазина) для поддержания точности.

- Очистка оптического окна: необходимо регулярно удалять загрязнения или биопленку. Некоторые модели имеют функцию самоочистки (ультразвуковую или механическую).

- Условия хранения: датчик должен храниться в сухом месте для защиты оптических компонентов от влаги.

3. Адаптивность к среде

- Убедитесь в высоком уровне водонепроницаемости (например, IP68) для длительного погружения.

- Избегайте прямого воздействия сильного света на линзу для предотвращения ошибок.

4. Интеграция сигнала

- Проверьте совместимость выходного сигнала с вашей системой (АЦП или протокол Modbus).

Будущее развитие

1. Многопараметрическая интеграция: объединение датчиков мутности с датчиками pH, проводимости и растворенного кислорода в одном корпусе.

2. Интеллектуальные технологии: внедрение алгоритмов ИИ для адаптивной калибровки и обнаружения аномалий.

3. Миниатюризация: разработка компактных устройств с низким энергопотреблением для носимых гаджетов и IoT.

Заключение

Датчики мутности играют важную роль в быту и промышленности. Благодаря современным методам компенсации и защиты они обеспечивают высокую надежность данных. Правильный выбор и регулярное обслуживание позволяют значительно оптимизировать процессы очистки и анализа воды.

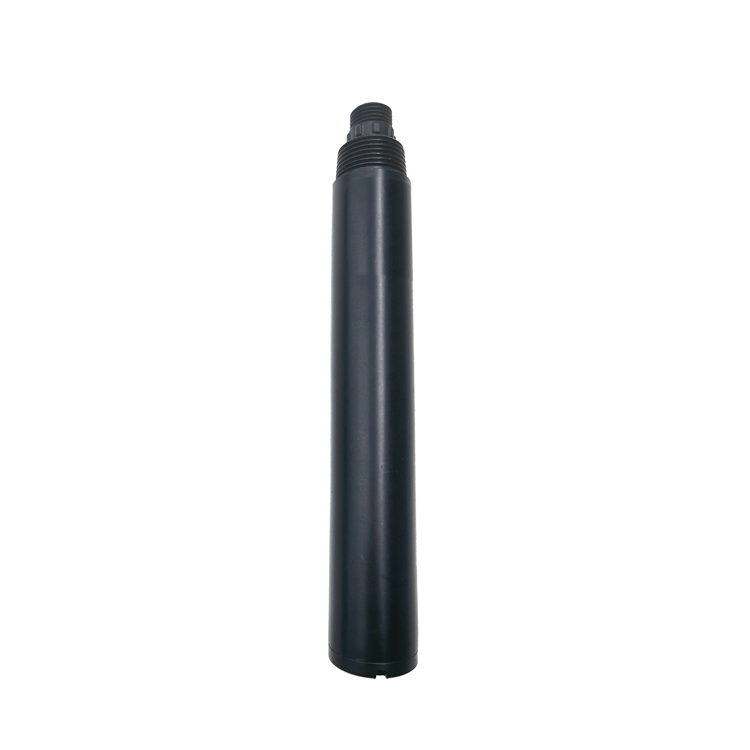

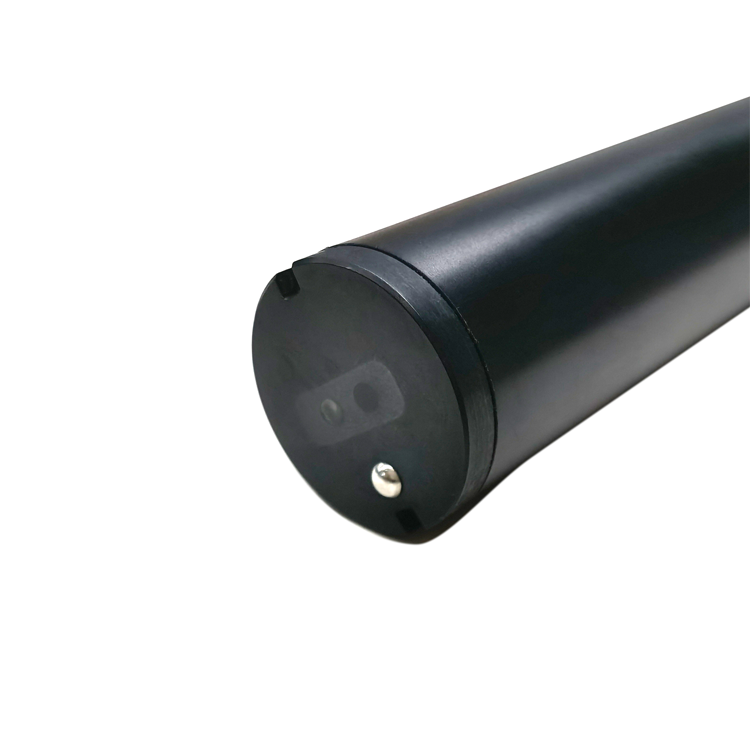

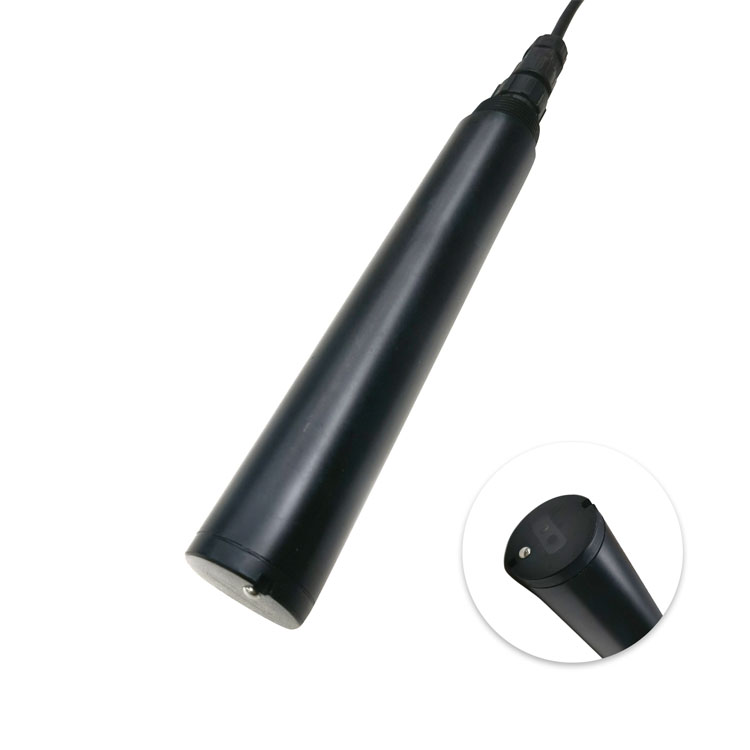

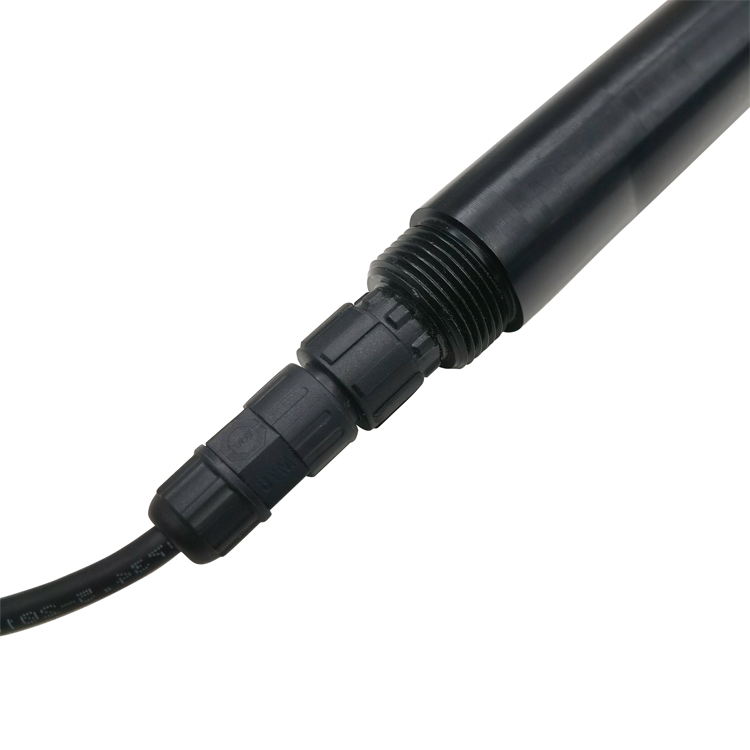

Техническое описание онлайн-датчика мутности NBL-ZS-206

NBL-ZS-206 Онлайн-датчик мутности воды.pdf
