Что такое датчик температуры RS485?

Датчик температуры RS485 — это специализированное устройство, разработанное для промышленных и коммерческих приложений, требующих точного и надежного контроля температуры. Датчик использует протокол связи RS485, который является стандартом для последовательной передачи данных по витой паре проводов. Благодаря дифференциальному методу сигнализации он особенно подходит для передачи на большие расстояния в шумных условиях.

Датчик температуры RS485 — это устройство измерения температуры, которое использует протокол связи RS485 для передачи данных. Ниже приводится подробное описание датчика температуры RS485:

Во-первых, определение и функция датчика температуры RS485

Определение: Датчик температуры RS485 сочетает в себе технологию измерения температуры с протоколом связи RS485, что позволяет точно измерять температуру окружающей среды в режиме реального времени и передавать данные на компьютер или другие устройства сбора данных через интерфейс RS485.

Функция: В основном используется в сценариях, требующих удаленного мониторинга и регистрации изменений температуры, таких как промышленная автоматизация, мониторинг окружающей среды, сельскохозяйственные теплицы, центры обработки данных и т. д.

Во-вторых, принцип работы датчика температуры RS485

Измерение температуры: датчик температуры RS485 содержит один или несколько внутренних компонентов датчика температуры (таких как термисторы, термопары или полупроводниковые датчики температуры). Эти компоненты способны определять температуру окружающей среды и преобразовывать ее в электрический сигнал.

Обработка сигнала: схема обработки сигнала для усиления электрического сигнала, фильтрации и аналого-цифрового преобразования и другой обработки, аналоговый сигнал преобразуется в цифровой сигнал.

Передача данных: использование протокола связи RS485, обработанные данные о температуре передаются через дифференциальную сигнальную линию для высокоскоростной и стабильной передачи данных на большие расстояния.

В-третьих, особенности и преимущества датчика температуры RS485

Интерфейс RS485

1. Двунаправленная связь: RS485 обеспечивает двунаправленную связь через одну пару проводов. Он может поддерживать несколько устройств на одной шине, что делает его пригодным для объединения в сеть нескольких датчиков.

2. Передача на большие расстояния: RS485 передает данные на расстояние до 1200 метров (приблизительно 4000 футов), что делает его пригодным для сценариев применения, требующих удаленного мониторинга. Это зависит от скорости передачи данных и качества кабеля.

3. Дифференциальная передача сигналов: используется дифференциальная передача сигналов, которая помогает снизить воздействие электромагнитных помех и обеспечивает лучшую целостность данных на больших расстояниях.

4. Возможность многоточечной связи: RS485 поддерживает многоточечные сети, что означает, что к одной линии связи можно подключить несколько устройств.

5. Скорость передачи данных: RS485 поддерживает скорость передачи данных до 10 Мбит/с, хотя на практике для большинства применений датчиков обычно используются более низкие скорости передачи данных.

6. Простота установки и обслуживания: конструкция датчика относительно проста, его легко устанавливать; в то же время интерфейс RS485 имеет широкий спектр совместимости, его легко подключать и интегрировать с другими устройствами.

Преимущества датчика температуры RS485

1. Высокая точность: датчики температуры RS485 известны своей высокой точностью измерения температуры. Обычно они используют цифровые интегрированные датчики, которые обеспечивают надежную схему цифровой обработки для преобразования температуры окружающей среды в соответствующий сигнал RS485.

2. Промышленный класс: эти датчики могут выдерживать суровые промышленные условия. Они обычно водонепроницаемы, пыленепроницаемы и могут работать в широком диапазоне температур, что делает их пригодными как для внутреннего, так и для наружного применения.

3. Связь RS485: Интерфейс RS485 позволяет подключать несколько датчиков к одной сети для централизованного мониторинга и управления. Эта функция особенно полезна в автоматизации производства, системах управления технологическими процессами и других приложениях, где необходимо одновременно контролировать несколько точек температуры.

4. Совместимость с Modbus: Многие датчики температуры RS485 совместимы с протоколом Modbus, широко используемым стандартом для подключения промышленной электроники. Эта совместимость облегчает интеграцию с существующими системами управления и сетями сбора данных.

5. Универсальные приложения: датчики температуры RS485 используются в различных приложениях, включая автоматизацию зданий, климат-контроль, системы HVAC, мониторинг теплиц, фармацевтическую и химическую промышленность. Они также могут быть интегрированы с системами IoT (Интернет вещей) для удаленного мониторинга и анализа данных.

6. Гибкость установки: в зависимости от модели датчики температуры RS485 могут быть установлены на стене или в различных местах для удовлетворения конкретных потребностей мониторинга. Некоторые датчики предназначены для мониторинга влажности и температуры почвы, что имеет решающее значение для сельского хозяйства и садоводства.

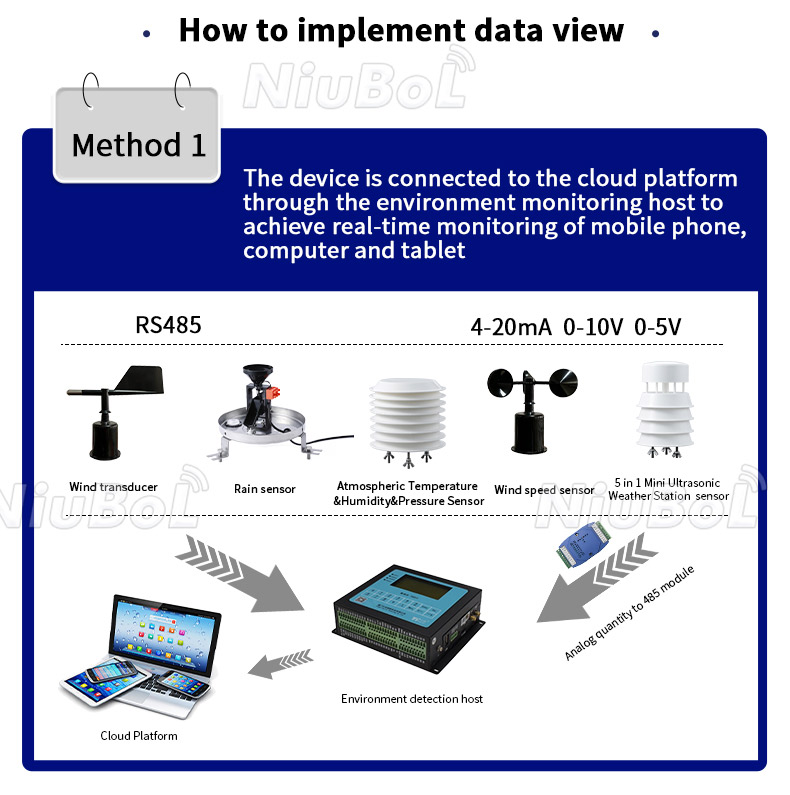

7. Передача данных: данные, собранные датчиками температуры RS485, могут передаваться на сервер через сотовую сеть (2G/3G/4G), что позволяет осуществлять удаленный мониторинг и анализ в режиме реального времени.

В-четвертых, области применения датчика температуры RS485

Промышленная автоматизация: для контроля температуры на производственных линиях с целью обеспечения стабильности производственного процесса и качества продукции.

Мониторинг окружающей среды: используется на метеостанциях, станциях мониторинга окружающей среды и в других местах, непрерывный мониторинг температуры атмосферы.

Сельскохозяйственные теплицы: помочь производителям понять температурные условия в теплице, обеспечив основу для регулирования тепличной среды.

Центр обработки данных: используется для контроля рабочей температуры серверов, коммутаторов и другого оборудования для обеспечения стабильной работы центра обработки данных.

Подводя итог, можно сказать, что датчики температуры RS485 — это мощные, стабильные устройства измерения температуры, которые обеспечивают точное измерение температуры на больших расстояниях и в сложных условиях. Их совместимость с отраслевыми стандартными протоколами и возможность интеграции с современными сетями передачи данных делают их важным инструментом для промышленных и коммерческих приложений мониторинга температуры с широким спектром применения в различных областях.
