Какое оборудование используется в гидрологии?

Какое оборудование используется в гидрологии?

В гидрологии для мониторинга и анализа гидрологических явлений используется разнообразное оборудование. Ниже приведены некоторые из наиболее часто используемых гидрологических мониторинговых приборов и их краткое введение:

 I. Оборудование для контроля уровня воды

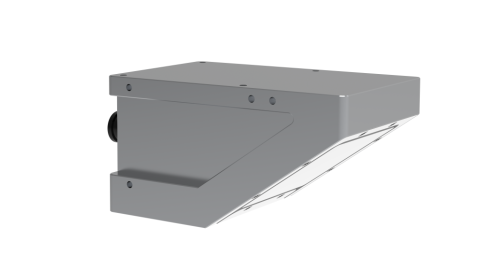

1. Радарный измеритель уровня воды

   - Принцип работы: использование электромагнитных волн для определения уровня воды. Радарный измеритель уровня воды от сенсорной антенны передает радарные импульсы, когда импульс встречается с поверхностью воды, он отражается обратно. Путем расчета временного интервала между передачей и приемом импульса определяется расстояние между радарным измерителем уровня воды и поверхностью воды, в сочетании с высотой установки вычисляется уровень воды в реальном времени.

   - Использование: Используется для мониторинга в режиме реального времени изменений уровня воды в реках, озерах, водохранилищах и других водоемах.

2. Поплавковый измеритель уровня воды

   - Принцип работы: посредством поплавка вверх и вниз отражаются изменения уровня воды, и это изменение преобразуется в электрический сигнал для передачи и обработки.

   - Применение: подходит для контроля уровня воды в различных водоемах, таких как реки, озера, водохранилища и т. д.

3. ультразвуковой измеритель уровня воды

   - Принцип работы: через ультразвуковой преобразователь передается высокочастотный ультразвуковой импульс, при встрече с поверхностью воды импульс отражается обратно, часть отраженного эха принимается преобразователем и преобразуется в электрический сигнал. Разница во времени от излучения до приема пропорциональна расстоянию от зонда до поверхности воды, и вычисляется высота уровня воды.

   - Использование: используется для мониторинга уровня воды при предупреждении наводнений, управлении водными ресурсами и в других сценариях.

4. Измеритель уровня воды под давлением

   - Принцип работы: определение уровня воды путем измерения давления водоема, применимо к глубоководной среде.

   - Применение: используется для контроля уровня воды в глубоководной среде.

 II. Оборудование для контроля потока

1. Расходомер

   - Принцип работы: используется механический или электромагнитный принцип для измерения скорости потока воды, а затем рассчитывается расход.

   - Тип:

     - Механические тахометры: такие как роторные тахометры, тахометры с вращающейся чашкой, в которых поток воды способствует вращению ротора или вращающейся чашки, скорость вращения пропорциональна расходу.

     - Электромагнитные тахометры: рассчитывают расход путем измерения изменения напряжения, возникающего при прохождении воды через магнитное поле, подходят для водоемов с хорошей электропроводностью.

     - Акустический доплеровский профилировщик течений (ADCP): излучает акустические волны и вычисляет скорость потока, измеряя доплеровский сдвиг акустических волн в движущемся водоеме, подходит для рек, озер и океанов.

   - Применение: Подходит для мониторинга расхода воды в реках, каналах и других водоемах.

2. Измеритель скорости потока

   - Принцип работы: расчет расхода путем измерения скорости потока и площади поперечного сечения жидкости в трубе.

   - Тип:

     - Электромагнитный расходомер: использование принципа электромагнитной индукции для измерения расхода и расхода, применимо к проводящим жидкостям.

     - Ультразвуковой расходомер: использование разницы во времени распространения ультразвука или эффекта Доплера для измерения расхода и потока, применимо к различным жидкостям.

     - Лазерный дистанционный расходомер: использование принципа лазерного расстояния для измерения расхода и расхода, применимо для высокоточных измерений.

   - Применение: широко используется в промышленности, сельскохозяйственном орошении и других областях мониторинга расхода.

 Оборудование для контроля качества воды

1. Монитор качества воды

   - Принцип работы: использование химических, физических или биологических методов для контроля показателей в водоеме, таких как мутность, pH, растворенный кислород, электропроводность и т. д.

   - Типы:

     - Монитор физических параметров: например, термометр, нефелометр, кондуктометр.

     - Монитор химических параметров: например, pH-метр, измеритель окислительно-восстановительного потенциала, ионселективный электрод.

     - Монитор биологических параметров: например, измеритель растворенного кислорода.

     - Комплексный мониторинг качества воды: интеграция различных датчиков позволяет одновременно контролировать различные параметры качества воды.

     - Портативный монитор качества воды: небольшой размер, удобный для переноски, подходит для быстрого тестирования на месте.

     - Система онлайн-мониторинга качества воды: непрерывный автоматический мониторинг параметров качества воды, передача данных в режиме реального времени.

   - Применение: используется для мониторинга и оценки состояния качества воды в водоемах и предоставления данных для защиты и управления водными ресурсами.

 Оборудование для мониторинга осадков

1. Дождемер

   - Принцип работы: расчет количества осадков путем сбора дождевой воды и измерения ее объема.

   - Тип:

     - Стандартный дождемер: подходит для долгосрочного измерения количества осадков в стационарном месте.

     - Осадкомер с опрокидывающимся ковшом : подходит для автоматической регистрации и дистанционной передачи данных.

     - Лазерный дождемер: обеспечивает бесконтактные, высокоточные измерения.

   - Применение: используется для мониторинга и регистрации осадков, а также для предоставления данных для прогнозирования погоды и управления водными ресурсами.

2. Измеритель эвапотранспирации

   - Принцип работы: рассчитывает испарение путем измерения скорости испарения с поверхности воды.

   - Применение: используется для изучения процесса испарения из водоемов и оценки потерь водных ресурсов от испарения.

 V. Оборудование для метеорологического мониторинга

1. метеорологические датчики

   - Принцип работы: используется для контроля температуры, влажности, давления воздуха и других метеорологических элементов в атмосфере.

   - Тип:

     - Термометры: измеряют температуру воды и воздуха.

     - Гигрометр: измеряет влажность воздуха.

     - Барометр: измеряет атмосферное давление.

     - Датчики скорости и направления ветра : отслеживают силу и направление ветра.

     - Датчик солнечного излучения : оценивает поступление солнечной энергии.

   - Цель: Предоставление вспомогательных данных для прогнозирования погоды и гидрологического мониторинга.

 VI. Оборудование для контроля влажности почвы

1. Датчик влажности почвы

   - Принцип действия: Используется для измерения влажности и содержания воды в почве.

   - Тип:

     - Измеритель проводимости: использует проводимость почвы для измерения ее влажности.

     - Емкостный измеритель влажности почвы: измеряет влажность почвы с использованием принципа конденсатора.

     - Тензиометр влажности: измеряет натяжение влажности почвы с использованием капиллярного принципа.

   - Использование: используется для изучения взаимосвязи между поверхностными и грунтовыми водами и роли испарения.

 VII. Оборудование для мониторинга осадков

1. Монитор осадка

   - Принцип работы: Используется для контроля содержания взвешенных твердых частиц, отложений и т. д. в водоемах.

   - Тип:

     - Пробоотборник донных отложений: используется для сбора проб донных отложений из водоемов.

     - Датчик лазерного рассеяния: измеряет концентрацию и распределение размеров взвешенных частиц, используя принцип лазерного рассеяния.

   - Применение: используется для оценки содержания и характеристик отложений в водоемах.

 VIII. Другое вспомогательное оборудование

1. Оборудование для сбора и передачи данных

   - Функция: отвечает за передачу в режиме реального времени данных, собранных оборудованием мониторинга, в центр обработки данных или соответствующие учреждения для последующего анализа и применения.

   - Тип:

     - Блок сбора данных (DAQ): включает микропроцессор, аналого-цифровой преобразователь и память, отвечающие за первичную обработку и хранение данных.

     - Модуль связи: включает проводную связь (например, RS485, MBUS, Ethernet, оптоволокно) и беспроводную связь (например, GPRS/3G/4G/5G, LoRa, NB-IoT, спутниковая связь).

   - Важность: обеспечить своевременность и точность данных мониторинга.

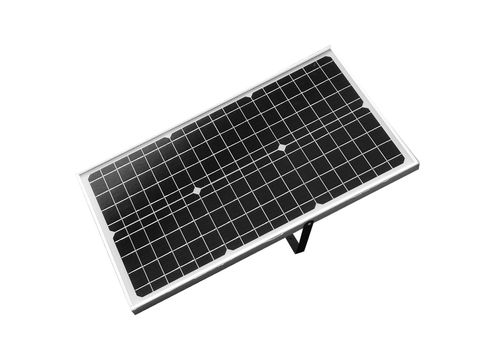

2. Система солнечного электроснабжения

   - Функция: Обеспечение бесперебойного энергоснабжения гидрологических станций в отдаленных районах для обеспечения долгосрочной работы оборудования.

   - Применение: Применимо к станциям мониторинга, расположенным вдали от электросети.

3. Защитное снаряжение

   - Функция: Включает в себя средства молниезащиты и водонепроницаемые кожухи для обеспечения безопасной и стабильной работы оборудования в неблагоприятных погодных условиях.

   - Назначение: Защита контрольно-измерительного оборудования от повреждений.

4. Монтажные кронштейны и крепежное оборудование

   - Функция: обеспечение стабильной установки датчиков, точных измерений и адаптации к различным условиям местности и воды.

   - Цель: Обеспечить достоверность данных мониторинга.

5. Оборудование для обработки и хранения данных

   - Функция: для обработки, анализа и хранения переданных данных для последующего использования.

   - Тип:

     - Сервер: высокопроизводительное вычислительное и складское оборудование для поддержки крупномасштабной обработки и хранения данных.

     - Система управления базами данных: для хранения данных, управления ими и создания запросов, поддерживающая несколько форматов баз данных.

     - Программное обеспечение для визуализации данных: для отображения и анализа данных, обеспечивающее интуитивно понятное представление данных.

6. Сигнализация

   - Функция: когда данные мониторинга превышают заданный порог, он может автоматически отправлять сигнал тревоги, чтобы напомнить соответствующему персоналу о необходимости принять контрмеры.

   - Тип:

     - Звуковая и световая сигнализация: подает звуковые и световые сигналы, применимые для оповещения на объекте.

     - SMS-сигнализация: оповещение соответствующего персонала посредством SMS-сообщений, применимо к удаленной сигнализации.

     - Система почтовой сигнализации: оповещение соответствующего персонала по электронной почте, применимо к удаленной сигнализации.

     - Система сигнализации платформы: отправка информации о тревоге через платформу мониторинга, поддерживающую различные методы сигнализации.

 Подвести итог

В гидрологии используется множество видов оборудования, и каждый вид оборудования имеет свой уникальный принцип работы и применение. Вместе эти устройства составляют основу системы гидрологического мониторинга, предоставляя важную поддержку данных для управления водными ресурсами, метеорологического прогнозирования, предотвращения и смягчения последствий стихийных бедствий и других областей. Благодаря комплексному применению этих устройств можно получить всестороннее понимание всех аспектов водного цикла, от осадков, испарения и стока до изменений качества воды, а также обеспечить научную основу для управления водными ресурсами, предупреждения о наводнениях, экологических исследований и планирования водных ресурсов.
