Термоэлектрический пиранометр

Суммарная солнечная радиация — сумма прямой и рассеянной солнечной радиации, получаемой от Солнца на уровне точки наблюдения на поверхности Земли. Суммарная солнечная радиация состоит из интенсивности прямой солнечной радиации и солнечной рассеянной радиации.

Прямая солнечная радиация: после ослабления атмосферного рассеяния и поглощения, вдоль направления проекции непосредственно на поверхность солнечного излучения.

Рассеянное солнечное излучение: солнечное излучение, проходящее через атмосферу, через атмосферу, состоящую из газа, пыли, аэрозолей и т. д., рассеивает со всех сторон небосвода часть солнечного излучения, достигая поверхности.

Так как же мы контролируем и используем суммарное солнечное излучение в промышленности и производстве с помощью датчиков суммарного солнечного излучения ?

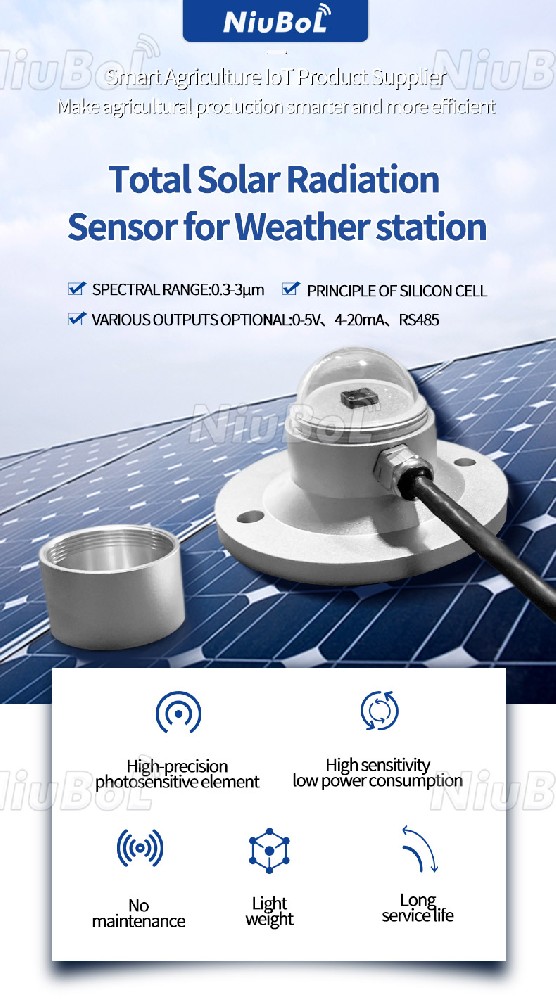

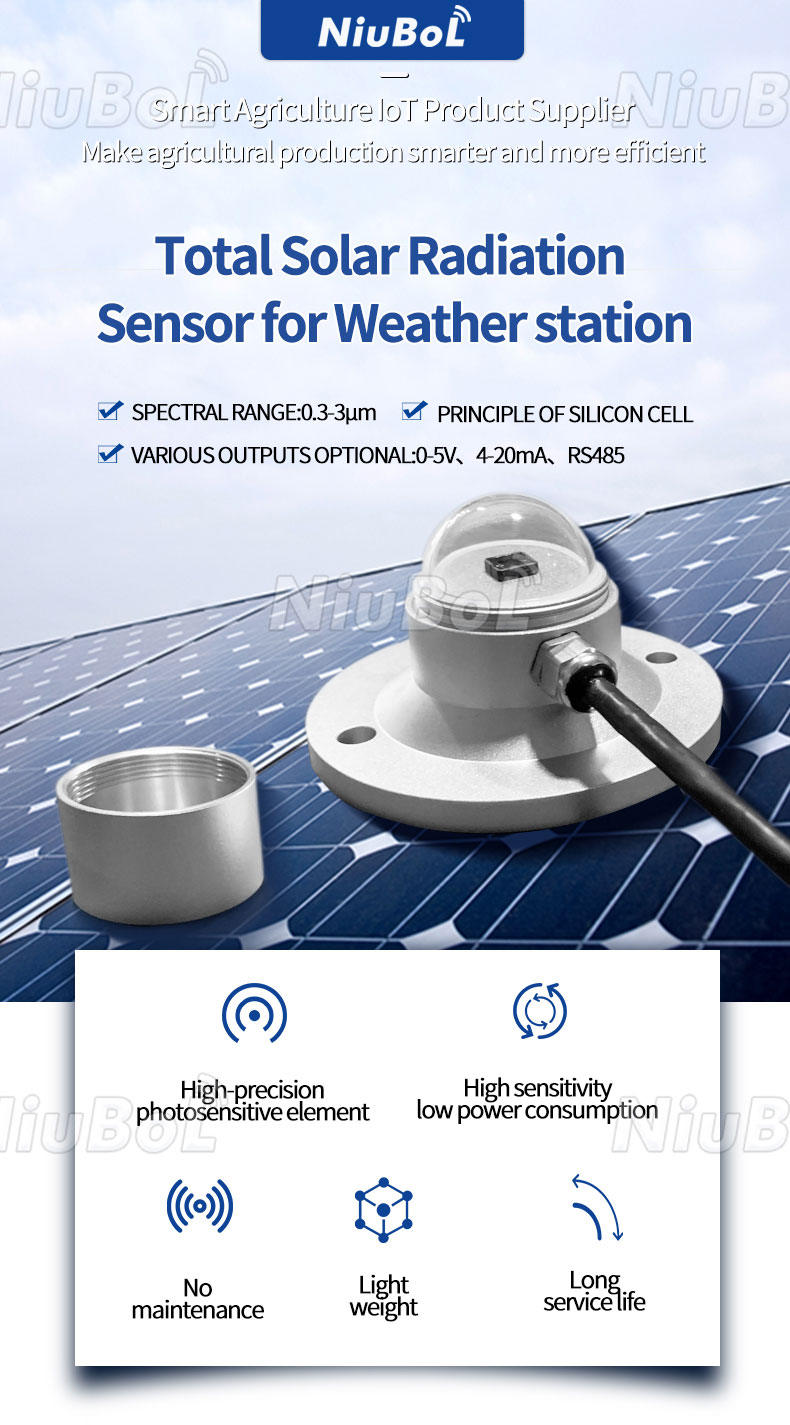

Датчик суммарного солнечного излучения ( Пиранометр ) является важным наземным метеорологическим прибором наблюдения, а также незаменимым оборудованием для учета ресурсов солнечной энергии и мониторинга работы фотоэлектрических электростанций. Распространенными типами датчиков солнечного излучения являются термоэлектрические и фотоэлектрические.

Для удовлетворения потребностей клиентов компания NiuBoL разработала два продукта с различными принципами измерения общей солнечной радиации: термоэлектрический пиранометр и фотоэлектрический пиранометр , чтобы клиенты могли лучше выбрать датчик для контроля общей солнечной радиации в соответствии со своими потребностями.

I. Термоэлектрический пиранометр

Термоэлектрический пиранометр NiuBoL (модель: NBL-W-SRS) использует термоэлектрический принцип, который может быть использован для измерения солнечного излучения в спектральном диапазоне 0,3~3 мкм. Чувствительный элемент представляет собой проволочную гальванизированную термобатарею с высокопоглощающим черным покрытием на чувствительной поверхности.

Используя тепловой эффект излучения, солнечное излучение поглощается и преобразуется в разность температур электрического потенциала. И имеет функцию температурной компенсации, может быть более точным измерением солнечного излучения. Чувствительная поверхность над двойным стеклянным покрытием не только может ослабить конвекцию воздуха на оборудовании, но и может блокировать излучение самого внешнего покрытия. Кроме того, может быть добавлен радиационный экран для измерения рассеянного излучения.

Продукт использует стандартный протокол связи Modbus- RTU 485, аналоговые два метода выходного сигнала, может напрямую считывать текущее значение общего солнечного излучения, простая проводка. Он имеет красивый внешний вид и занимает меньше места для установки.

 Области применения пиранометра :

★ Солнечное излучение в метеорологической отрасли

★ Точные данные наблюдений за солнечной радиацией в метеорологической отрасли.

★ Мониторинг солнечного излучения на солнечных тепловых и фотоэлектрических электростанциях

★ Мониторинг солнечного излучения на солнечных тепловых и фотоэлектрических электростанциях

★ Баланс энергии солнечного излучения на поверхности Земли,

★ Мониторинг солнечного излучения солнечных тепловых и фотоэлектрических электростанций.

★ Испытания материалов на открытом воздухе

★ Мониторинг роста сельскохозяйственных культур

★ Исследования солнечной радиации в университетах и научно-исследовательских институтах

★ Экологические исследования в сельском, лесном и рыбном хозяйстве

★ Исследования баланса энергии излучения в науке об окружающей среде

★ Исследования полярного, морского и ледникового климата

★ Исследования погоды и климата

★ Измерение энергии солнечного излучения для исследований в области строительной физики и т. д.

Технические характеристики датчика солнечной радиации пиранометра

NBL-W-HPRS-Датчик-солнечного-излучения-Руководство-по-эксплуатации-V3.0.pdf

NBL-W-SRS-Solar-radiation-sensor-instruction-manual-V4.0.pdf
