Малая метеостанция NiuBoL: Решение интеллектуальной системы мониторинга окружающей среды для теплиц

Малая метеостанция NiuBoL для теплиц

Малая метеостанция NiuBoL предоставляет профессиональную интегрированную систему мониторинга окружающей среды для теплиц. Поддерживает сбор в реальном времени множества элементов, таких как температура, влажность, CO₂, свет и влажность почвы. Совместима с протоколами Modbus, MQTT, 4G/LoRaWAN и может быть связана с системами орошения, вентиляции и затенения. В данной статье систематически объясняется ценность малой метеостанции NiuBoL в тепличном растениеводстве с точки зрения инженерного применения, с акцентом на решения по интеграции, совместимость систем и реальные примеры реализации проектов, предоставляя пользователям надежные справочные данные для принятия решений.

Ключевая ценность малой метеостанции в тепличном растениеводстве

В современном защищенном грунте теплицы преодолевают сезонные ограничения и достигают внесезонного высококачественного производства сельскохозяйственных культур путем искусственного регулирования таких параметров, как температура, влажность, концентрация углекислого газа и освещенность. Однако небольшие колебания параметров окружающей среды часто напрямую влияют на фотосинтез, транспирацию сельскохозяйственных культур и возникновение болезней и вредителей. Как специализированный узел мониторинга окружающей среды, малая метеостанция NiuBoL может собирать в реальном времени и непрерывно ключевые метеорологические элементы внутри и снаружи теплицы, обеспечивая основу данных для точного регулирования и помогая крупным теплицам перейти от управления, основанного на опыте, к управлению, основанному на данных.

По сравнению с традиционным ручным осмотром или отдельными датчиками, малая метеостанция NiuBoL имеет модульную конструкцию, поддерживает интеграцию и расширение нескольких элементов и загружает данные в облачные платформы или локальные системы SCADA через промышленные протоколы. Это значительно сокращает затраты на ручное обслуживание и повышает скорость реагирования на изменения окружающей среды. В реальных проектах система может помочь операторам теплиц контролировать отклонения окружающей среды в пределах ±0,5℃ (температура) и ±3% отн. влажн. (влажность), тем самым стабилизируя вегетационный цикл культур и сокращая потери урожая, вызванные тепловым стрессом, повреждениями от заморозков или болезнями, вызванными высокой влажностью.

Принцип работы и технические особенности системы метеостанции для теплиц

Малая метеостанция NiuBoL построена на основе высокоточных промышленных датчиков и встроенных регистраторов данных. В основе используются алгоритмы цифровой компенсации для устранения помех окружающей среды. Датчик температуры и влажности сочетает платиновый резистор и емкостные элементы для быстрого отклика; датчик освещенности использует режим измерения фотосинтетически активной радиации (ФАР) для количественной оценки световой энергии, доступной для сельскохозяйственных культур; опциональный датчик CO₂ контролирует изменения концентрации газа с помощью принципа недисперсионной инфракрасной спектроскопии (NDIR); датчики температуры и влажности почвы и pH непосредственно вставляются в среду корневой зоны для предоставления данных о влажности и pH.

Система отличается «мониторингом без слепых зон» и «низким энергопотреблением»: частота выборки настраивается от 1 до 60 секунд, а встроенное кэширование данных обеспечивает продолжение передачи после разрыва сети. Модуль связи поддерживает интерфейсы RS485, 4G, LoRa и Ethernet и по умолчанию совместим с протоколами Modbus RTU/TCP и MQTT, что упрощает подключение к существующим контроллерам теплиц, ПЛК или платформам IoT. Система питания использует солнечные панели + резервные литиевые батареи для удовлетворения потребностей долгосрочного развертывания в автономных или удаленных теплицах. Степень защиты выше IP65, адаптирована к условиям высокой влажности, конденсации и запыленности.

Эти технические особенности обеспечивают стабильность данных и долгосрочную надежность системы в условиях микроклимата теплицы, предоставляя достоверные входные данные для последующего автоматического управления.

Состав системы и решения по интеграции метеостанции

Малая метеостанция NiuBoL имеет модульную архитектуру, что удобно для гибкой конфигурации в соответствии с размером теплицы и типом культуры. Она в основном включает следующие части:

Модуль датчиков   Интегрирует датчики, такие как температура и влажность воздуха, концентрация CO₂, фотосинтетически активная радиация, температура и влажность почвы, pH почвы. Поддерживает расширение в горячем режиме и может подключать до 12 каналов элементов, охватывая микросреду внутри теплицы и эталонную метеорологию снаружи.

Блок сбора и передачи данных   Высокопроизводительный регистратор данных на базе ARM отвечает за синхронный сбор и предварительную обработку множественных сигналов и поддерживает локальное хранение на SD-карте. Блок передачи предоставляет несколько способов связи и может напрямую подключаться к облачной платформе пользователя или корпоративной системе MES для достижения двустороннего взаимодействия данных с исполнительными механизмами.

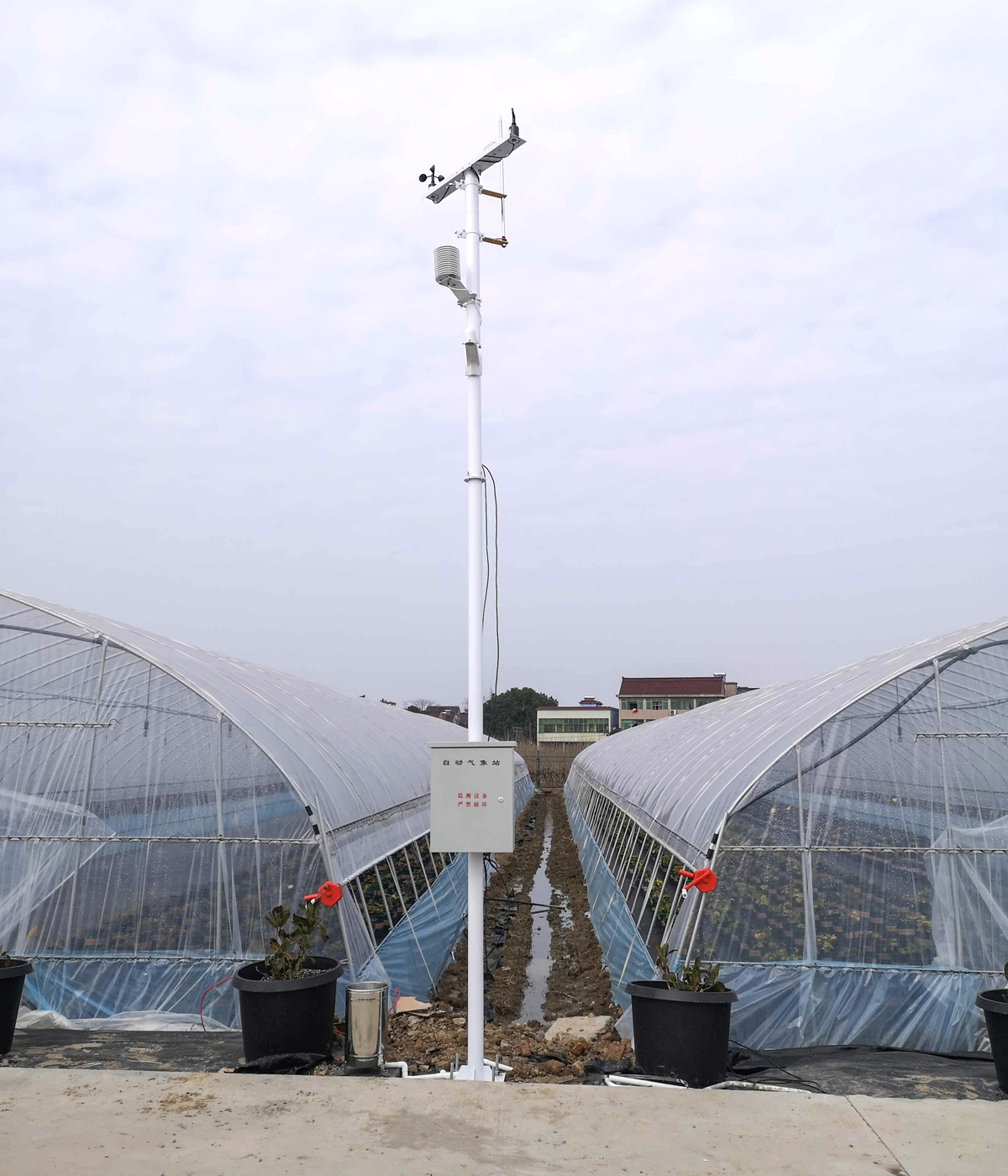

Система монтажа и питания   Стандартная высота кронштейна составляет 1,5–3 м, подходит для стационарной установки внутри или сбоку теплицы. Модуль питания включает высокоэффективные солнечные панели и интеллектуальные контроллеры заряда, с автономностью более 7–10 дней в условиях непрерывной дождливой погоды.

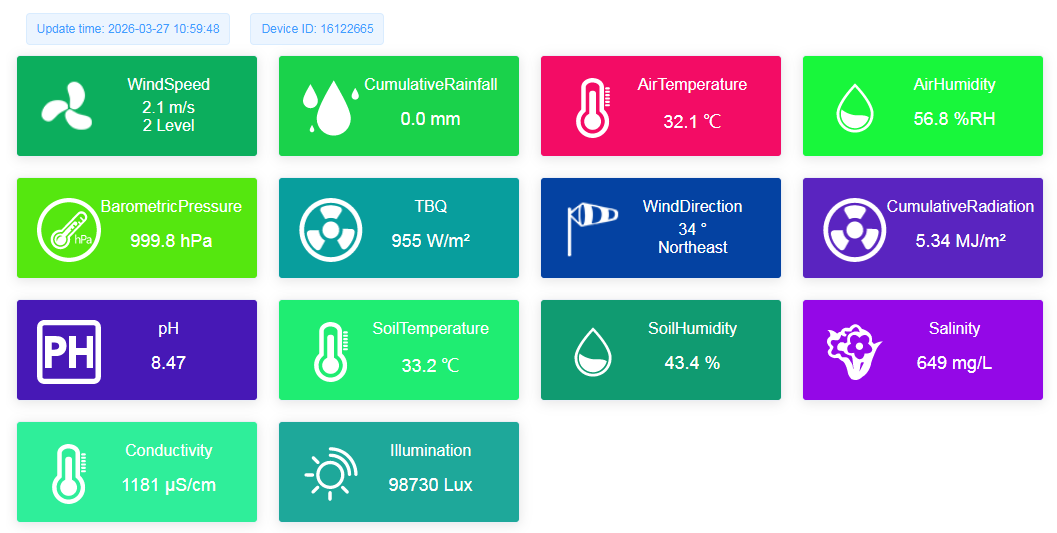

Платформа данных и интерфейс управления   Самостоятельно разработанная платформа NiuBoL или открытый API поддерживает отображение кривых в реальном времени, запрос исторических данных, пороговые оповещения и связанное управление. Пользователи могут устанавливать верхние и нижние пределы для температуры, влажности и CO₂. При превышении пределов могут запускаться исполнительные устройства, такие как вентиляция, орошение, дополнительное освещение, увлажнение, через SMS, приложение или API.

Система обладает высокой совместимостью и успешно достигла бесшовной интеграции с различными основными контроллерами теплиц (такими как ПИД-регуляторы, машины для внесения воды и удобрений, моторы занавесей), формируя замкнутый цикл «мониторинг-решение-исполнение» для удовлетворения потребностей крупных многопролетных теплиц или проектов с независимым управлением несколькими зонами.

Примеры применения в проектах

Проект многопролетных овощных теплиц в Северном Китае   В 2023 году NiuBoL развернула 30 комплектов малых метеостанций для овощной базы защищенного грунта площадью тысячу му в Хэбэе, сформировав сеть мониторинга окружающей среды внутри теплиц. Система интегрирует датчики CO₂ и освещенности и связана с существующими машинами для внесения воды и удобрений и системами вентиляции. Когда концентрация CO₂ внутри теплицы ниже 400 ppm, устройство подачи воздуха автоматически активируется; когда влажность превышает 75% отн. влажн., связываются осушающие вентиляторы и боковые окна. После ввода проекта в эксплуатацию заболеваемость томатов серой гнилью снизилась на 65%, урожайность за один сезон увеличилась на 18%, а эффективность использования оросительной воды повысилась на 22%. Данные единообразно подключены к облачной платформе базы, и менеджеры могут удаленно контролировать окружающую среду нескольких теплиц через мобильное приложение, достигая работы с низкой трудоемкостью.

Проект интеллектуальной теплицы для цветов в Южном Китае   База по экспорту цветов премиум-класса в Гуандуне внедрила решение NiuBoL, связывающее малую метеостанцию и камеру. Метеостанция контролирует температуру, влажность, освещенность и влажность почвы в реальном времени. Данные подключены к контроллеру ПЛК для достижения автоматического управления затенением, дополнительным освещением и капельным орошением. В то же время платформа поддерживает наложение видео с параметрами окружающей среды для удаленного осмотра и прослеживаемости качества. После реализации проекта процент готовой продукции фаленопсиса увеличился с 82% до 95%, а уровень переделок, вызванных колебаниями окружающей среды, значительно снизился, что получило признание органов по сертификации экспорта.

Проект теплицы для выращивания рассады плодово-овощных культур на северо-востоке   Для борьбы с весенними повреждениями от заморозков при низких температурах центр по выращиванию рассады в Ляонине принял комбинированное решение NiuBoL для помещений и открытого грунта. Наружная станция контролирует скорость ветра, количество осадков и температуру снаружи теплицы, в то время как внутренняя станция фокусируется на температуре, влажности и CO₂ внутри теплицы. Система отправляет данные на мобильные телефоны через NB-IoT. Когда ночная температура приближается к критическому значению, система обогрева автоматически запускается. После одного цикла выращивания рассады выживаемость рассады увеличилась на 14%, обеспечивая равномерную и крепкую рассаду для последующей пересадки и значительно сокращая период адаптации после высадки в поле.

Проект по выращиванию винограда в защищенном грунте на северо-западе   Виноградная база в теплице в Гоби, Ганьсу, развернула малую метеостанцию NiuBoL, сосредоточившись на интеграции датчиков температуры и влажности почвы и освещенности, связанных с контроллерами капельного орошения. Система оценивает точное пополнение воды на основе транспирации, избегая корневых болезней, вызванных избыточной влажностью, или влияния на расширение плодов из-за засухи. Данные эксплуатации показывают, что содержание сахара в винограде увеличилось на 1,2°Brix, а уровень растрескивания плодов снизился на 70%, достигнув двойного улучшения в экономии воды и удобрений и качестве.

Эти примеры полностью подтверждают инженерную применимость и ценность интеграции малой метеостанции NiuBoL в различных климатических зонах и для разных типов культур.

Типичные сценарии применения метеостанции для теплиц

Малая метеостанция NiuBoL широко применима в следующих сценариях защищенного грунта:

• Многопролетные овощные теплицы: многопараметрический мониторинг поддерживает зонированное точное управление, связанное с системами вентиляции и орошения для снижения заболеваемости и стабилизации круглогодичного снабжения.

• Интеллектуальные рассадники и теплицы для цветов: точный контроль температуры, влажности и освещенности для сокращения циклов выращивания рассады и повышения выхода готовой продукции и товарной однородности.

• Выращивание плодовых деревьев в защищенном грунте: в сочетании с метеорологическими данными открытого грунта для заблаговременного реагирования на такие стихийные бедствия, как сильный ветер, сильный дождь, заморозки, для защиты качества и урожайности плодов.

• Теплицы для высокоценных экономических культур: таких как съедобные грибы, лекарственные растения или редкие цветы. Оптимизация фотосинтетической среды с помощью мониторинга CO₂ и ФАР для повышения экономической эффективности.

• Научно-исследовательские демонстрационные теплицы: поддержка экспорта данных и вторичной разработки для удовлетворения потребностей в улучшении сортов, фенологических наблюдениях и исследованиях по предотвращению болезней и вредителей.

Будь то небольшая однопролетная теплица или крупный многозонный проект, NiuBoL может предоставить полный спектр инженерных услуг: от проектирования решений и выбора оборудования до настройки системы и обучения эксплуатации и техническому обслуживанию.

Параметры и спецификации продукта метеостанции

Ниже приведены основные параметры типичной тепличной малой метеостанции NiuBoL (поддерживается настройка по мере необходимости):

Протоколы связи:Modbus RTU/TCP, MQTT, HTTP   Питание:DC 12В, солнечная панель + резервная литиевая батарея   Степень защиты:IP65 (датчики IP67)   Рабочая среда:-30℃~+70℃, 0~95% отн. влажн. (без конденсации)   Цикл обновления данных:Настраивается от 1 до 60 секунд

Сила компании NiuBoL и поддержка обслуживания

NiuBoL фокусируется на исследованиях, разработке, производстве и продвижении решений для систем сельскохозяйственного метеорологического мониторинга. Имеет независимые ключевые патенты и систему сертификации ISO9001. Техническая команда накопила многолетний опыт инженерных работ в защищенном грунте и может предоставлять индивидуальные решения по интеграции в соответствии со структурой теплицы пользователя, характеристиками сельскохозяйственных культур и существующим уровнем автоматизации. Основная деятельность компании охватывает системы метеорологических наблюдений, терминалы управления окружающей средой и платформы анализа данных. Поддерживает поставку проектов от развертывания одной станции до сети из сотен станций и предоставляет техническую поддержку 7×24 часа и долгосрочную гарантию запасных частей.

Часто задаваемые вопросы

В1: Как малая метеостанция интегрируется с существующей системой автоматического управления теплицы?

О1: Поддерживает протоколы Modbus и MQTT и может напрямую подключаться к ПЛК, ПИД-контроллерам или машинам для внесения воды и удобрений через шину 485 или шлюз для обеспечения обмена данными и связанного управления. NiuBoL предоставляет бесплатные услуги по настройке интерфейса.

В2: Будут ли датчики легко повреждаться в условиях высокой влажности в теплице?

О2: Используется промышленная конструкция, защищенная от конденсации, и степень защиты IP67, в сочетании с алгоритмами температурной компенсации, и может стабильно работать в течение длительного времени. В реальных проектах большая часть оборудования работала непрерывно более 24 месяцев без сбоев.

В3: Поддерживает ли система удаленный мониторинг и оповещения?

О3: Данные загружаются в облачную платформу через 4G/5G или Ethernet. Пользователи могут просматривать диаграммы в реальном времени и исторические кривые через мобильное приложение или веб-браузер. При превышении пределов поддерживаются многоканальные оповещения через SMS, WeChat и API.

В4: Как обеспечить питание в автономных теплицах?

О4: Комбинация солнечная панель + литиевая батарея большой емкости, оснащенная интеллектуальным управлением зарядом, может поддерживать нормальный мониторинг и передачу во время непрерывной дождливой погоды.

В5: Может ли она одновременно контролировать внутреннюю и внешнюю среду?

О5: Поддерживает комбинированное развертывание внутри и снаружи. Наружная станция предоставляет эталонные метеорологические данные для помощи в определении времени естественной вентиляции и предупреждения о стихийных бедствиях.

В6: Может ли система расширять элементы, такие как CO₂ и питательные вещества почвы?

О6: Модульная конструкция поддерживает расширение в горячем режиме датчиков CO₂, электропроводности почвы, азота, фосфора, калия и других датчиков на более позднем этапе для удовлетворения потребностей различных стадий развития сельскохозяйственных культур.

В7: Как данные используются для точного орошения и удобрения?

О7: В сочетании с влажностью почвы и метеорологическими элементами для расчета транспирации сельскохозяйственных культур и связанно с контроллерами воды и удобрений через API-интерфейсы для достижения точного снабжения по потребности и сокращения потерь ресурсов.

В8: Как получить поддержку по установке, настройке и обучению после покупки?

О8: NiuBoL предоставляет полный спектр услуг, включая обследование на месте, оптимизацию решений, установку и настройку оборудования, а также обучение эксплуатации, и создает долгосрочные файлы эксплуатации и технического обслуживания.

Резюме

Малая метеостанция NiuBoL обеспечивает прочную основу данных для тепличного растениеводства благодаря высокоточной, многопараметрической и высокосовместимой способности мониторинга окружающей среды, помогая предприятиям защищенного грунта достичь точного регулирования окружающей среды, эффективного использования ресурсов и эффективного предотвращения и контроля рисков. В волне перехода к умному сельскому хозяйству выбор зрелого и надежного интегрированного решения является ключевой мерой для повышения конкурентоспособности, стабилизации производства и снижения затрат.

Крупные операторы теплиц, предприятия сельскохозяйственных технологий или участники проектов защищенного грунта приглашаются связаться с NiuBoL для получения целевых инженерных решений и поддержки обследования на месте. Мы стремимся работать с партнерами над созданием эффективных и устойчивых систем управления окружающей средой в теплицах и содействовать высококачественному развитию защищенного грунта.
