Руководство по интеграции промышленной компактной метеостанции: Выбор технологии и системная архитектура

Руководство по интеграции промышленных компактных метеостанций: выбор технологий, архитектура систем и стандарты инженерной реализации

В области инжиниринга Интернета вещей (IoT) точный сбор данных об окружающей среде является краеугольным камнем для построения интеллектуальных систем принятия решений. Для профессионального системного интегратора или проектного подрядчика выбор высоконадежной компактной метеостанции с открытым протоколом и простым обслуживанием является критически важным при работе с проектами в энергетике, сельском хозяйстве или предотвращении и смягчении последствий стихийных бедствий.

NiuBoL, будучи глобальным производителем аппаратного обеспечения для мониторинга окружающей среды, ориентирован на предоставление промышленных сенсорных терминалов и комплексных поддерживающих решений партнерам. В этой статье подробно рассматривается коммерческая логика применения компактных метеостанций с трех аспектов: технические спецификации, топология систем и инженерные стандарты.

Три основные архитектуры промышленных компактных метеостанций

Для удовлетворения различных требований проекта и бюджетных ограничений NiuBoL предлагает три основные формы продуктов, разработанных для решения дифференцированных проблем на уровне восприятия:

1. Модульная раздельная метеостанция (высокая настраиваемость)
   Эта архитектура использует режим «хост + несколько датчиков». Ее ключевые преимущества заключаются в избыточной конструкции и гибком расширении. Интеграторы могут точно настроить узлы датчиков в соответствии с конкретными требованиями к параметрам в тендерной документации (например, требуется только мониторинг температуры, влажности и атмосферного давления).
   Технические преимущества: Повреждение одного датчика не влияет на общую систему; поддерживает параллельный доступ через шину RS485.
   Применимые сценарии: Точное земледелие, научно-исследовательские экспериментальные платформы, настраиваемый промышленный мониторинг.

2. Все-в-одном ультразвуковая метеостанция (предпочтительна для безобслуживания)
   Использует ультразвуковый метод разности времен для измерения скорости и направления ветра, без механических движущихся частей внутри. Решает проблемы традиционных механических анемометров, склонных к обледенению в экстремально холодных районах и износу в пыльных условиях.
   Технические преимущества: Высокая интеграция (может интегрировать 5-10 параметров), низкая стартовая скорость ветра, устойчивый к коррозии материал ASA, период без обслуживания до 3-5 лет.
   Применимые сценарии: Умные городские фонарные столбы, прибрежные фотоэлектрические станции, мониторинг окружающей среды на автомагистралях.

3. Беспроводная автоматическая метеостанция с низким энергопотреблением (для развертывания в удаленных районах)
   Разработана специально для полевых условий без электричества или покрытия сети. Интегрирует эффективную систему солнечного питания и беспроводной модуль передачи, поддерживает возобновление после разрыва и режим низкого энергопотребления.
   Технические преимущества: Совместимость с несколькими беспроводными протоколами (такими как 4G/5G/LoRaWAN), сверхнизкий ток покоя, класс защиты IP65 или выше.
   Применимые сценарии: Предупреждение о внезапных наводнениях, мониторинг лесных пожаров, покрытие крупных сельскохозяйственных угодий.

Основные технические параметры и таблица выбора продуктов

Во время торгов и выбора технологий для проекта точность параметров и стандартизация интерфейса являются ключевыми критериями оценки. Вся продукция NiuBoL соответствует промышленным стандартам:

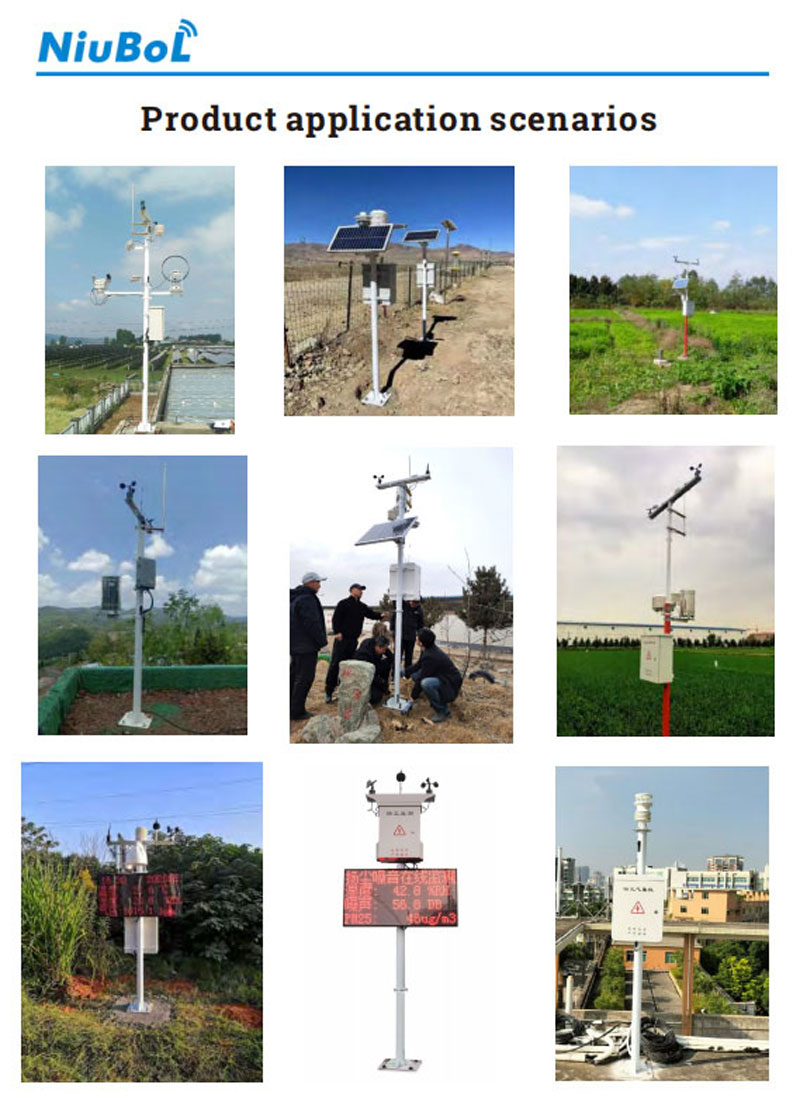

Типичные сценарии применения промышленных компактных метеостанций

1. Система микроклиматического мониторинга для умного сельского хозяйства
   Интеграторы используют датчики температуры и влажности почвы, фотосинтетически активной радиации и температуры и влажности воздуха NiuBoL для построения полной IoT-системы для сельского хозяйства. Данные Modbus преобразуются в протокол MQTT через шлюз Edge и загружаются в облако, что позволяет автоматизировать замкнутый контроль систем орошения.

2. Мониторинг окружающей среды для умных городов и парков
   Все-в-одном метеостанции интегрируются на умных фонарных столбах или опорах промышленных парков. Благодаря малому размеру и весу, одного четырехжильного кабеля достаточно для питания и передачи данных, что значительно снижает затраты на прокладку.

3. Мониторинг в энергетике и ВИЭ
   На фотоэлектрических или ветровых электростанциях данные о суммарной солнечной радиации и плотности ветровой энергии, предоставляемые компактными метеостанциями, являются ключевыми для оценки эффективности выработки электроэнергии, прогнозирования выработки и обеспечения безопасной работы оборудования.

Стандарты инженерной реализации

Критерии выбора площадки

• Требования к расстоянию до препятствий: Площадка наблюдений должна находиться на открытой местности. Согласно рекомендациям ВМО, расстояние между датчиками и препятствиями (здания, деревья) должно быть как минимум в 10 раз больше высоты препятствия, чтобы предотвратить влияние турбулентности на наблюдения за скоростью ветра.

• Вдали от источников тепла и выходов воздуха: Строго запрещается установка под по потоку от наружных блоков кондиционеров, котельных или градирен, чтобы избежать аномальных данных о высокой температуре.

• Электромагнитная среда: Держаться подальше от линий высокого напряжения, трансформаторов и мощных источников радиопередачи для предотвращения дрейфа данных, вызванного электромагнитными помехами.

Процесс установки

• Калибровка уровня: Используйте пузырьковый уровень на верхней части кронштейна для механического выравнивания, обеспечивая, чтобы стрелка севера (N) указывала на истинный географический север (не магнитный).

• Защита от молнии и заземление: Кронштейн метеостанции должен быть оборудован независимым молниеотводом, а токоотвод должен быть из медного провода сечением 16 мм² или больше для заземления.

• Защита кабелей: Для промышленных проектов рекомендуется использовать оцинкованные трубы или трубы ПЭ в качестве оболочек для прокладки проводки, чтобы предотвратить старение от УФ-излучения и повреждение грызунами.

Часто задаваемые вопросы

В1: Поддерживает ли метеостанция NiuBoL подключение к сторонним облачным платформам?
   О: Да. Наши устройства используют стандартный протокол Modbus-RTU и поставляются с подробной таблицей адресов регистров, что обеспечивает беспрепятственное подключение к любому сборщику данных, ПЛК или шлюзу IoT, поддерживающему RS485.

В2: Как выбрать между ультразвуковым и механическим анемометром при выборе проекта?
   О: Механический тип имеет более низкую стоимость и подходит для общих сельскохозяйственных сценариев; ультразвуковой тип не имеет износа, быстрый отклик и лучшая производительность в условиях сильного холода/высокого загрязнения, что делает его подходящим для проектов «без обслуживания» в умных городах или мониторинга в энергетике.

В3: Какой класс защиты у оборудования в условиях высокой температуры и влажности?
   О: Промышленные датчики NiuBoL обычно достигают класса защиты IP65 до IP66, основные цепи обработаны трехзащитным лаком, способны выдерживать экстремальные жаркие и влажные условия, такие как в Юго-Восточной Азии или Африке.

В4: Предоставляете ли вы услуги OEM или white-label?
   О: Да. Для крупных системных интеграторов и владельцев брендов NiuBoL предлагает гибкие услуги OEM/ODM, включая настройку внешнего вида, модификацию частного протокола связи и настройку этикеток.

В5: Какую поддержку вы предоставляете для калибровки датчиков?
   О: Вся продукция строго калибруется в лаборатории NiuBoL перед отправкой. По требованию проекта мы можем предоставить услуги по отправке в сторонние метрологические институты для получения сертификатов калибровки.

В6: Как выбрать систему солнечного питания?
   О: Мы рассчитываем на основе вашей местной широты (среднее количество часов солнечного сияния) и частоты загрузки данных. Стандартная конфигурация обычно включает солнечную панель 60 Вт с литиевой батареей 30 Ач, способную поддерживать работу в течение 7-10 последовательных пасмурных/дождливых дней.

В7: Если датчик поврежден, нужно ли отправлять его на завод для ремонта?
   О: Раздельные метеостанции поддерживают модульную замену; интеграторам нужно только приобрести отдельный датчик для замены на месте. Для метеостанций «все-в-одном» рекомендуется полная проверка.

В8: Как решить проблему ориентации по направлению ветра?
   О: Мы четко маркируем направление «Север» на корпусе устройства. При установке просто совместите его с истинным географическим севером. Для крупносерийных проектов мы поддерживаем настраиваемую функцию электронного компаса для автоматической ориентации.

В9: Можно ли настроить частоту сбора данных?
   О: Да. С помощью конфигурационного ПО пользователи могут установить интервал сбора, обычно в диапазоне от 1 секунды до 24 часов, чтобы сбалансировать плотность данных и показатели энергопотребления.

Заключение

На высококонкурентном рынке проектов IoT надежное аппаратное обеспечение уровня восприятия является основой для сдачи проектов и их стабильной долгосрочной работы. NiuBoL не только предоставляет аппаратное обеспечение, но и глубоко понимает проблемы совместимости и долговечности, с которыми сталкиваются системные интеграторы при сдаче проектов.

Предлагая стандартизированные протоколы, отличные характеристики и простые в установке компактные метеостанции, мы помогаем партнерам сократить сроки поставки проектов и повысить удовлетворенность конечных клиентов.

Если вы в настоящее время участвуете в тендере по проекту или нуждаетесь в индивидуальном решении для системной интеграции, пожалуйста, свяжитесь с вашим выделенным менеджером проекта. Мы предоставим вам высококонкурентные отраслевые решения.
