Как работают датчики уровня воды?

Датчик уровня воды s

Датчик уровня воды — это своего рода прибор, который может преобразовывать параметр уровня воды в измеряемой точке в соответствующий электрический сигнал в режиме реального времени, который широко используется в областях водного хозяйства, охраны окружающей среды, промышленного управления и автоматизации и т. д. Ниже приводится классификация датчика уровня воды и принцип его работы. Ниже приводится подробный анализ классификации и принципа работы датчика уровня воды.

Классификация и принцип работы датчика уровня воды

1. поплавковый датчик уровня воды

   - Принцип работы: использование поплавка с уровнем воды и перемещение для обнаружения изменений уровня воды. Поплавок обычно соединен с механическим рычагом, который соединен с переключателем или энкодером. При изменении уровня воды изменяется положение поплавка, что приводит в действие переключатель или изменяет положение энкодера, тем самым посылая сигналы.

   - Сценарий применения: подходит для управления водоснабжением домохозяйств, контроля уровня воды в резервуарах и т. д.

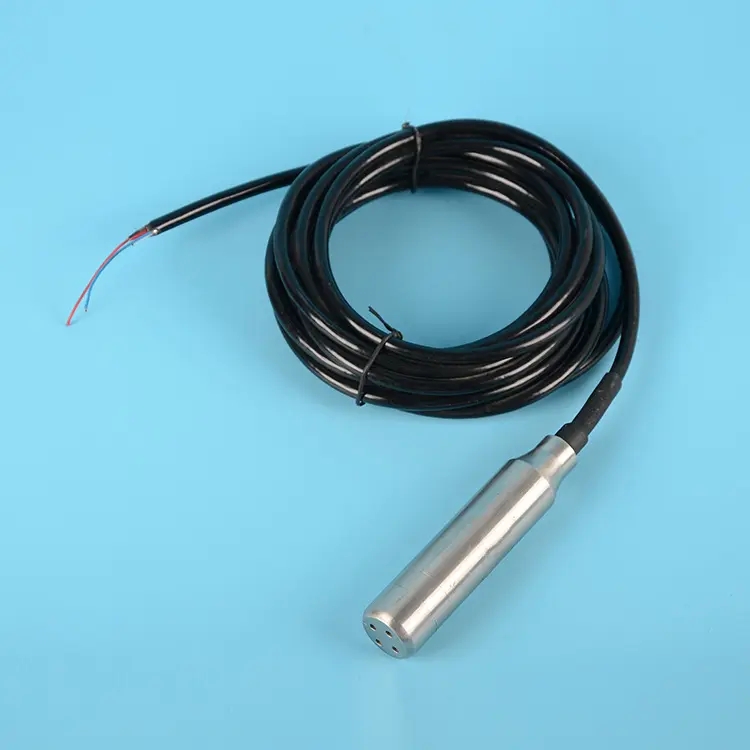

2. Датчик уровня воды под давлением

   - Принцип работы датчика давления уровня воды: основан на гидростатическом принципе, то есть давление точки под водой пропорционально высоте столба воды над точкой. Этот тип датчика обычно устанавливается на дне воды или на дне контейнера, путем измерения давления вычисляется уровень воды.

   - Сфера применения: подходит для глубоких скважин, морского мониторинга, промышленных систем очистки воды и т. д.

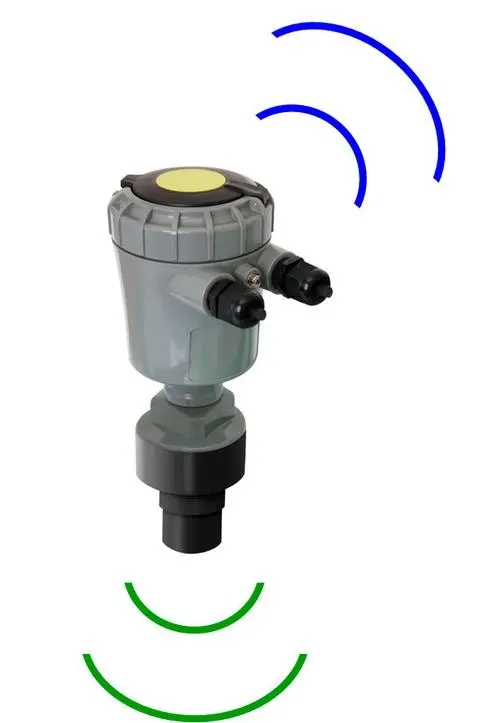

3. ультразвуковой датчик уровня воды

   - Принцип работы ультразвукового датчика уровня воды: использование ультразвуковых импульсов от передачи до приема разницы во времени для измерения уровня воды. Датчик посылает ультразвуковые импульсы, когда эти импульсы встречаются с поверхностью воды, они отражаются обратно, датчик принимает отраженную волну, в соответствии с разницей во времени вычисляет расстояние, а затем уровень воды.

   - Преимущества ультразвукового датчика уровня воды:

     - Бесконтактное измерение: избегайте коррозии, загрязнения или физического повреждения датчика из-за длительного контакта с водой.

     - Высокая точность и стабильность: в идеальных условиях достигается высокая точность измерений, обычно ± 0,2 мм, что подходит для случаев, требующих точного контроля.

     - Адаптируемость: способность работать ночью, в темных или плохо освещенных помещениях, а также отсутствие помех со стороны большинства факторов окружающей среды (например, пыли, влажности).

     - Широкий спектр применения: подходит для измерения высокотемпературных, токсичных или летучих жидкостей, а также для мониторинга широкого диапазона изменений уровня.

     - Простота обслуживания: снижение требований к обслуживанию и более длительный срок службы за счет отсутствия деталей, непосредственно контактирующих с жидкостью.

     - Гибкая установка: его можно установить наверху судна, не проникая в него, что снижает сложность установки и зависимость от конструкции судна.

   - Сфера применения: подходит для рек, озер, водохранилищ, промышленных резервуаров и т. д.

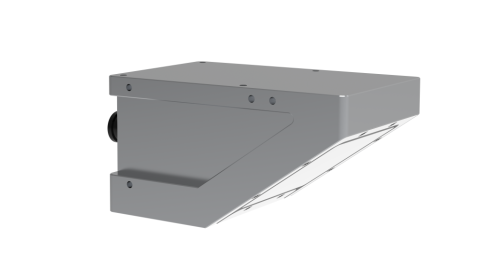

4. радарный датчик уровня воды

   - Принцип работы радарного датчика уровня воды: аналогичен ультразвуковым датчикам, но вместо звуковых волн использует электромагнитные волны. Радарный датчик передает микроволновые сигналы на поверхность воды, а затем принимает отраженные сигналы и определяет уровень воды, вычисляя разницу во времени между переданным и принятым сигналами.

- Преимущества    радарного датчика уровня воды :

     - Высокая точность: подходит для случаев, требующих чрезвычайно высокой точности.

     - Бесконтактное измерение: исключается прямой контакт датчика с жидкостью.

     - Адаптация к суровым условиям: подходит для экстремальных погодных условий и сильно загрязненной среды.

   - Сферы применения: подходит для рек, озер, водохранилищ, промышленных резервуаров и т. д.

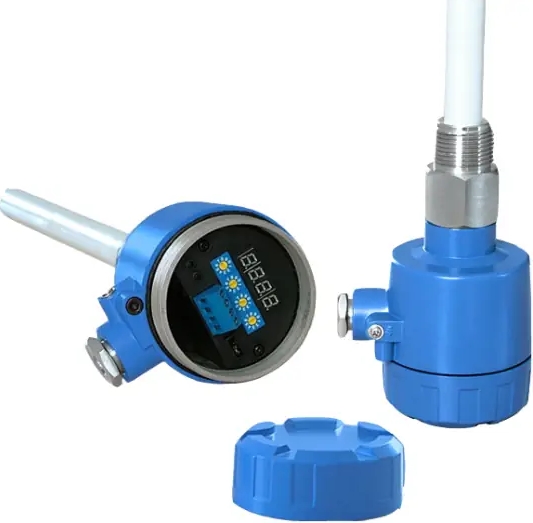

5. Емкостный датчик уровня воды

   - Принцип работы: основан на принципе изменения емкости, когда уровень воды изменяется, среда между двумя проводящими пластинами (воздух или вода) изменяется, что приводит к изменению электрической емкости. Измеряя это изменение емкости, можно косвенно измерить уровень воды.

   - Преимущества емкостного датчика уровня воды:

     - Простая конструкция: легко устанавливается и обслуживается.

     - Адаптация к различным жидкостям: применимо к жидкостям с различной диэлектрической проницаемостью.

   - Области применения: подходит для резервуаров для хранения, нефтяных резервуаров, систем очистки воды и т. д.

6. фотоэлектрический датчик уровня воды

   - Принцип работы: используйте передатчик и приемник света для определения уровня воды. Когда уровень воды достигает определенной высоты, свет будет заблокирован или преломлен, и приемник не сможет обнаружить или сможет только получить ослабленный световой сигнал для определения уровня воды.

   - Преимущество:

     - Бесконтактное измерение: исключается прямой контакт датчика с жидкостью.

     - Высокая скорость реагирования: подходит для случаев, требующих быстрого реагирования.

   - Сфера применения: подходит для управления бытовым водоснабжением, контроля уровня промышленных жидкостей и т. д.

7. Резистивный датчик уровня воды

   - Принцип работы: использование проводимости воды для измерения уровня воды. Когда уровень воды повышается, сопротивление между двумя электродами уменьшается; и наоборот, увеличивается. Уровень воды определяется путем измерения изменения сопротивления.

   - Преимущество:

     - Низкая стоимость: подходит для случаев, когда требуются низкие затраты.

     - Простая конструкция: легко устанавливается и обслуживается.

   - Сфера применения: подходит для управления бытовым водоснабжением, контроля уровня промышленных жидкостей и т. д.

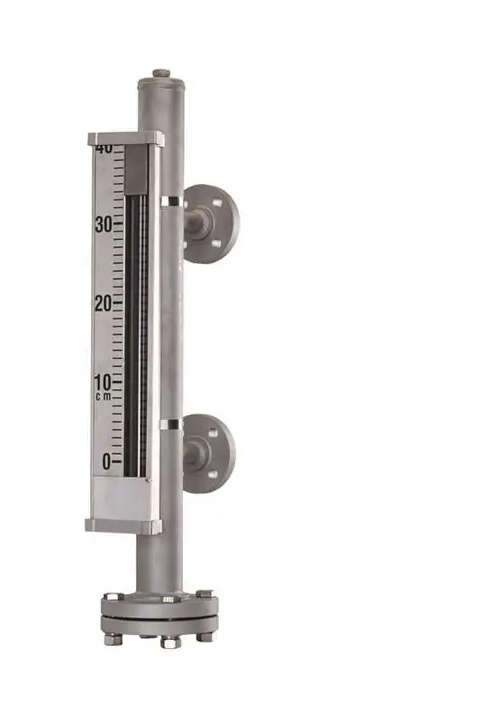

8. магнитный датчик уровня воды

   - Принцип работы: использование магнитного поплавка при изменении уровня воды и взаимодействие внешнего магнитного переключателя или магнитострикционного материала, вызывающее изменение электрического сигнала.

   - Преимущество:

     - Высокая надежность: подходит для длительной стабильной работы.

     - Бесконтактное измерение: исключается прямой контакт датчика с жидкостью.

   - Сфера применения: подходит для резервуаров для хранения, нефтяных резервуаров, систем очистки воды и т. д.

9. Датчик уровня воды импедансный

   - Принцип работы: уровень воды определяется путем измерения изменения сопротивления при контакте зонда с жидкостью; проводимость жидкости влияет на значение сопротивления, тем самым отражая уровень воды.

   - Преимущество:

     - Низкая стоимость: подходит для случаев, когда требуется низкая стоимость.

     - Простая конструкция: легко устанавливается и обслуживается.

   - Сферы применения: подходит для управления бытовыми водными ресурсами, мониторинга уровня в промышленности и т. д.

10 индуктивных и магнитострикционных уровнемеров

    - Принцип работы: использование электромагнитной индукции или изменения положения магнитного материала в магнитном поле для определения уровня воды, подходит для конкретных промышленных применений.

    - Преимущество:

      - Высокая точность: подходит для случаев, когда требуются высокоточные измерения.

      - Бесконтактное измерение: исключается прямой контакт датчика с жидкостью.

    - Сфера применения: подходит для промышленных резервуаров для хранения, нефтяных резервуаров и т. д.

11. серводатчик уровня воды

    - Принцип работы: косвенное измерение уровня воды с помощью зонда с электроприводом или буя с обратной связью по информации о местоположении в режиме реального времени.

    - Преимущество:

      - Высокая точность: подходит для случаев, требующих высокоточных измерений.

      - Адаптируемость: применим к широкому спектру жидкостей и условий окружающей среды.

    - Сфера применения: подходит для промышленных резервуаров для хранения, нефтяных резервуаров и т. д.

 Преимущества ультразвукового датчика уровня воды

Ультразвуковой датчик уровня воды имеет следующие существенные преимущества перед другими типами датчиков уровня воды:

1. бесконтактное измерение:

   - Измерение расстояния путем передачи и приема звуковых волн без прямого контакта с жидкостью, что позволяет избежать проблемы повреждения датчика из-за длительного погружения, подходит для измерения едких или грязных жидкостей.

2. Высокая точность и стабильность:

   - В идеальных условиях он может достигать высокой точности измерения, обычно ±0,2 мм, что подходит для случаев, требующих точного контроля. Его измерение не зависит от физических свойств жидкости (таких как цвет, прозрачность).

3. Высокая адаптивность:

   - Способен работать ночью, в темноте или при слабом освещении, не подвержен влиянию большинства факторов окружающей среды (таких как пыль, влажность), подходит для контроля уровня в сложных условиях.

4. Широкий спектр применения:

   - Подходит для измерения высокотемпературных, токсичных или летучих жидкостей, а также для широкого спектра мониторинга изменения уровня.

5. Простота обслуживания:

   - Поскольку нет деталей, непосредственно контактирующих с жидкостью, это снижает требования к техническому обслуживанию и продлевает срок службы.

6. Гибкая установка:

   - Его можно установить наверху судна, не проникая в него, что снижает сложность монтажа и зависимость от конструкции судна.

 Промышленные применения датчиков уровня воды

Датчики уровня воды имеют широкий спектр применения в различных отраслях промышленности, включая, помимо прочего:

1. промышленная автоматизация:

   - Используется для контроля уровня в резервуарах, регулирования уровня в реакторах и т. д., чтобы помочь инженерам добиться автоматического управления и оптимизации процессов.

2. Мониторинг окружающей среды:

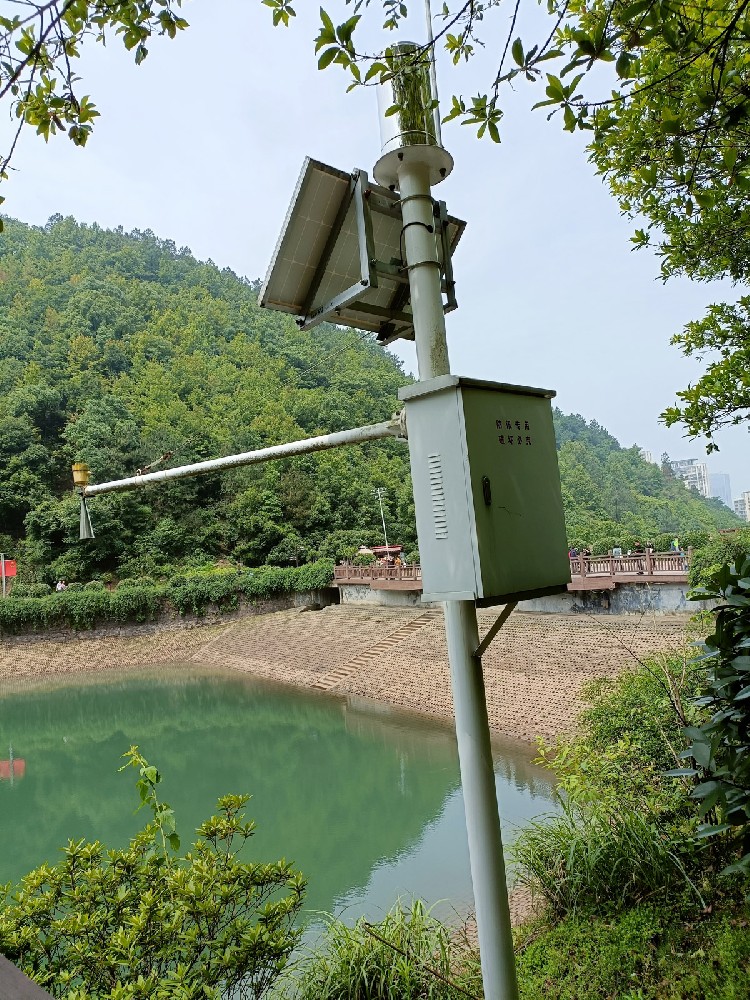

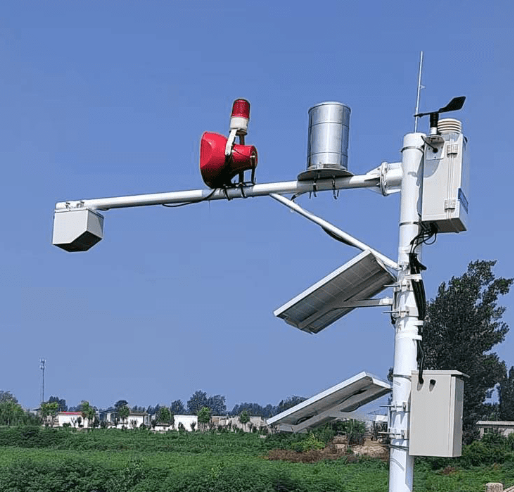

   - В реках, озерах, водохранилищах и других естественных водоемах для мониторинга изменений уровня воды, предоставления предупреждений о наводнениях и информации о контроле уровня воды.

3. очистка воды:

   - Используется для контроля уровня жидкости в очистных сооружениях, отстойниках, бассейнах и т. д., чтобы гарантировать эффективность очистки воды.

4. сельское хозяйство:

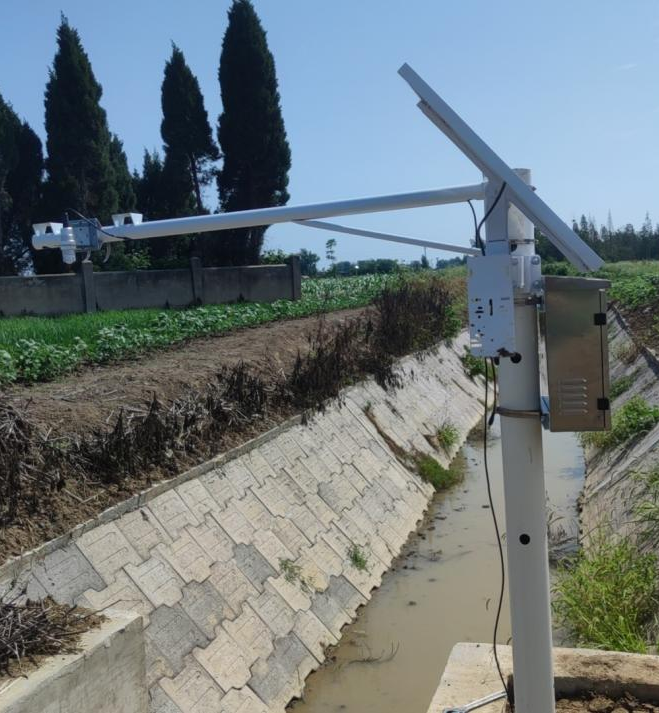

   - Используется для мониторинга уровня воды в системах орошения сельскохозяйственных угодий, чтобы помочь фермерам точно управлять водными ресурсами и повысить эффективность использования воды сельскохозяйственными культурами.

5. Здравоохранение:

   - Например, контроль уровня жидкости в баке аппарата ИВЛ для обеспечения комфорта и безопасности лечения пациента.

6. Строительство:

   - Например, контроль уровня воды в резервуаре для хранения, чтобы гарантировать нормальную работу водоснабжения и дренажа.

 Выбор правильного датчика уровня воды

При выборе правильного датчика уровня воды необходимо учитывать следующие факторы:

1. Диапазон измерения: в зависимости от фактического применения уровня воды в диапазоне выбирается соответствующий диапазон датчика.

2. Требования к точности: выберите подходящий тип датчика в соответствии с требуемой точностью измерений.

3. условия окружающей среды: рассмотрите возможность стабильной работы датчика в определенных условиях окружающей среды, таких как температура, влажность, коррозия и т. д.

4. Удобство установки: выбирайте датчик, который легко установить и обслуживать.

5. Экономическая эффективность: выбирайте экономически эффективные датчики в соответствии с бюджетом.

Благодаря всестороннему рассмотрению вышеперечисленных факторов можно гарантировать, что датчик уровня воды будет наиболее подходить под конкретные требования применения, что позволит добиться эффективного и точного контроля и управления уровнем воды.

 Подведем итог:

Датчики уровня воды адаптируются к различным средам и потребностям с помощью различных принципов работы, таких как физический контакт (поплавок, импеданс), бесконтактное измерение (ультразвук, радар) и изменение физических свойств (давление, емкость). Они играют важную роль в автоматизации, удаленном мониторинге и оповещениях о безопасности, обеспечивая точность и безопасность при контроле всего, от бытового водопользования до промышленных процессов. Выбор правильного датчика уровня воды требует рассмотрения таких факторов, как точность измерения, условия окружающей среды, простота установки и экономическая эффективность.
