Высокоточные расходомеры жидкости для промышленных измерений

Глубокий анализ высокоточных расходомеров жидкости: принципы, калибровка и промышленные применения

I. Предисловие: важность и промышленная ценность расходомеров жидкости

Расходомеры жидкости — ключевые устройства для измерения движения жидкостей в промышленных трубопроводах, напрямую влияющие на эффективность производства, точность учёта и безопасность процессов. Высокоточные расходомеры незаменимы в химической, нефтяной, водоподготовке и фармацевтической отраслях.

Основная ценность расходомеров жидкости:

- Химическое дозирование: точный контроль подачи растворов обеспечивает правильные пропорции реакций и качество продукции.      - Водоподготовка: мониторинг расхода в системах очистки воды, стоков и опреснения морской воды для оптимизации процессов.      - Нефтепереработка: учёт транспортировки нефтепродуктов, измерение жидкого топлива и контроль процессов для предотвращения потерь и аварий.      - Энергосбережение: точный мониторинг расхода на насосных станциях снижает перерасход и утечки в трубопроводах.

II. Типы высокоточных расходомеров жидкости и их применения

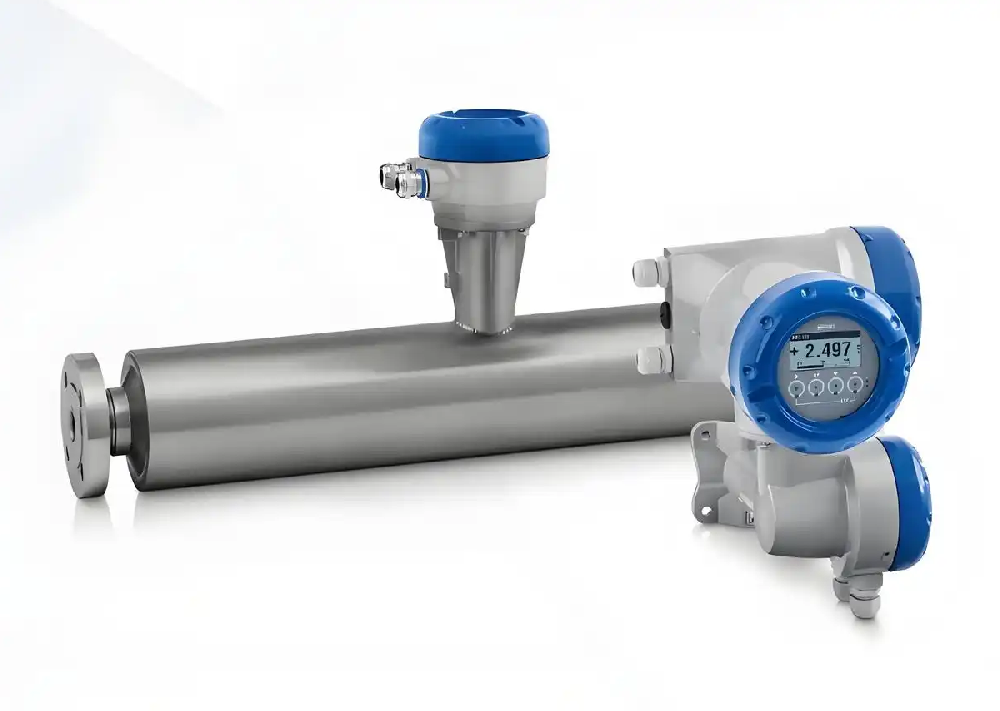

1. Кориолисовский расходомер

Технический принцип:

Использует вибрирующие трубки для измерения массового расхода.

Может напрямую измерять массовый расход, плотность и температуру.

Особенности:

- Высокая точность, погрешность до ±0,1–0,2 %.      - Подходит для дорогостоящих жидкостей и агрессивных сред.      - Предоставляет многопараметрическую информацию: плотность, температура, массовый расход.

Рекомендации по установке:

- Трубопровод должен быть горизонтальным или с небольшим уклоном для исключения влияния пузырьков.      - Надёжная фиксация труб для минимизации вибраций.      - Стабильная температура и давление для предотвращения сбоев вибрации.

2. Турбинный расходомер

Технический принцип:

Поток жидкости вращает лопастное колесо, скорость вращения пропорциональна объёмному расходу.

Выдаёт импульсные сигналы для прямого расчёта объёмного расхода.

Особенности:

- Высокая точность до ±0,5 %.      - Подходит для чистых жидкостей и низковязких сред.      - Быстрое время отклика — идеален для измерения мгновенного расхода.

Промышленные кейсы:

- Трубопроводы транспортировки нефтепродуктов: турбинные расходомеры NiuBoL контролируют поток сырой нефти и дизеля, в связке с IoT обеспечивают удалённый сбор данных, онлайн-регистрацию и тревоги при аномалиях.      - Системы дозирования в химическом производстве: турбинные расходомеры дают обратную связь по объёмному расходу в реальном времени для управления дозирующими насосами, экономя 5–10 % сырья.

Установка и обслуживание:

- Прямые участки трубы upstream ≥10D, downstream ≥5D.      - Исключение попадания воздуха или пузырьков в трубопровод.      - Регулярная проверка износа лопастей и состояния подшипников.

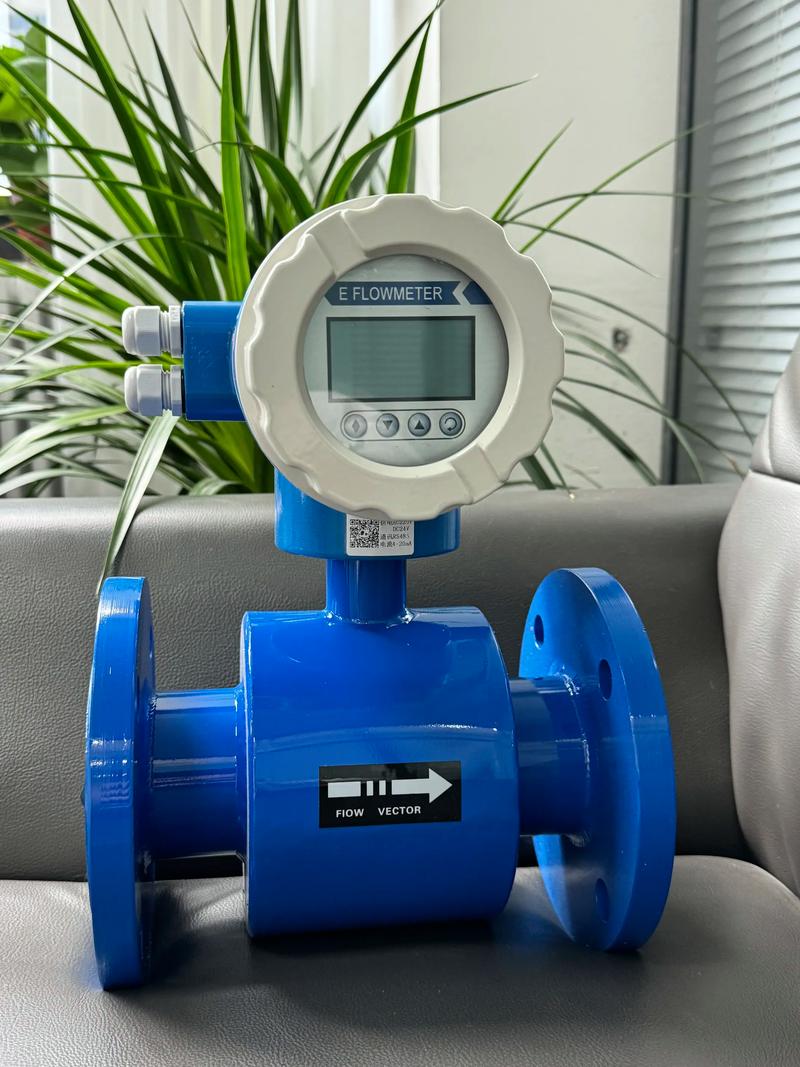

3. Электромагнитный расходомер

Технический принцип:

Проводящая жидкость, проходя через магнитное поле, генерирует индуцированное напряжение, пропорциональное объёмному расходу.

Отсутствие движущихся механических частей — высокая износостойкость.

Особенности:

- Высокая точность, подходит для проводящих жидкостей.      - Измеряет суспензии, стоки или агрессивные среды.      - Прямой выход 4–20 мА для интеграции с SCADA или ПЛК.

Кейс применения:

Производственная линия химического предприятия в Китае: процесс смешивания проводящих жидкостей с IoT-платформой для сбора данных расхода в реальном времени, регулировка дозирования химикатов, повышение эффективности производства на 12 %.

Рекомендации по установке:

- Надёжное заземление трубопровода обязательно.      - Обеспечение полного заполнения трубы жидкостью для исключения воздуха.      - Регулярная очистка электродов и внутренней поверхности для сохранения точности.

III. Рекомендации по установке и оптимизации точности расходомеров жидкости

- Соответствие диаметра трубы и диапазона: выбирайте диапазон, покрывающий реальные расходы, чтобы избежать влияния слишком низких или высоких потоков на точность.      - Прямые участки трубопровода: upstream ≥10D, downstream ≥5D для снижения турбулентности.      - Исключение пузырьков и вибраций: пузырьки или вибрации могут вызывать отклонения измерений.

Интеграция данных IoT:

- Беспроводная передача по LoRa, NB-IoT, 4G/Wi-Fi.      - Сбор в реальном времени расхода, температуры, плотности и других параметров.      - Тревоги при аномалиях и удалённое управление клапанами или насосами.

IV. Типичные отраслевые сценарии применения

1. Водоподготовка

- Мониторинг расхода в сетях водоочистных и очистных сооружений.      - Передача данных в реальном времени в облако для удалённого управления и анализа трендов.

2. Нефть и газ

- Учёт транспортировки нефтепродуктов и переработки.      - Предотвращение потерь жидкости и обеспечение безопасности производства.

3. Химия и фармацевтика

- Точное дозирование кислот, щелочей, растворителей или дорогостоящего сырья.      - Удалённый IoT-мониторинг в связке с автоматическими дозирующими насосами для повышения эффективности производства.

V. Часто задаваемые вопросы (FAQ)

В1: Может ли один расходомер измерять разные типы жидкостей?

Только если жидкости совместимы с материалами датчика и находятся в подходящем диапазоне.

В2: Какова максимальная точность высокоточных расходомеров?

Кориолисовские расходомеры NiuBoL достигают ±0,2 %; электромагнитные и турбинные — обычно ±0,5 %.

В3: Требуется ли питание для расходомеров?

Электромагнитные и кориолисовские обычно питаются от 12–24 В постоянного тока; некоторые модели поддерживают батарейное или солнечное питание.

В4: Как реализовать удалённый мониторинг?

Через платформу IoT NiuBoL данные расхода передаются в облако для мониторинга в реальном времени, тревог при аномалиях и анализа истории.

В5: Каков цикл обслуживания?

Турбинные расходомеры требуют периодической смазки и проверки лопастей; кориолисовские — чистоты трубопровода; электромагнитные — очистки электродов и внутренней поверхности.

VI. Решения и ценность NiuBoL

- Полная линейка высокоточных расходомеров: кориолисовские, турбинные, электромагнитные — для воды, нефти, химических жидкостей.      - Интеллектуальная IoT-платформа: сбор данных, мониторинг в реальном времени, анализ истории, автоматические тревоги.      - Поддержка: индивидуальные схемы монтажа, пусконаладка на объекте, управление данными в облаке.

Промышленная ценность:

- Точное управление: обеспечение правильных пропорций химикатов и дозирования жидкостей.      - Энергосбережение и снижение выбросов: оптимизация работы насосных станций, сокращение потерь энергии.      - Повышение эффективности: минимизация человеческого фактора, повышение стабильности производства.      - Соответствие экологическим нормам: мониторинг выбросов в реальном времени, снижение экологических рисков.

VII. Заключение

Выбор подходящего высокоточного расходомера жидкости требует комплексного учёта свойств жидкости, диапазона расхода, диаметра трубы, условий монтажа, требований к точности и возможностей интеграции IoT.

NiuBoL объединяет промышленный сенсоринг, высокую точность измерений и интеллект IoT, предлагая надёжные решения мониторинга расхода в реальном времени и интеллектуального управления, помогая водоподготовке, нефтегазовой, химической и фармацевтической отраслям достигать:

- Точного измерения и учёта жидкостей.      - Интеллектуального промышленного управления и принятия решений на основе данных.      - Экономии энергии, снижения выбросов и эффективного производства.

NiuBoL — высокоточные расходомеры жидкости и эксперты интеллектуального промышленного измерения, обеспечивающие цифровую трансформацию промышленности.
