Полностью автоматическая система мониторинга дождя и снега NiuBoL: интеллектуальный инструмент для предупреждения о стихийных бедствиях и управления водным режимом

Определение и основные ценности систем мониторинга дождя и снега

Что такое полностью автоматическая система мониторинга дождя и снега?

Полностью автоматическая система мониторинга дождя и снега — это интеллектуальная сеть мониторинга, объединяющая несколько метеорологических и гидрологических датчиков. Ее основная задача — непрерывное автоматическое измерение количества осадков, наличия снегопада и глубины снежного покрова в режиме реального времени.

Учитывая сложность климатических характеристик и высокую частоту природных катастроф — особенно огромные потери, вызванные внезапными паводками и селевыми потоками — создание полностью автоматической системы мониторинга дождя и снега стало критически важной мерой для предотвращения бедствий и своевременного проведения спасательных операций.

Профессиональные решения NiuBoL для мониторинга дождя и снега, использующие высокоточные датчики в сочетании с регистраторами данных, позволяют контролировать ключевые параметры, такие как количество осадков, интенсивность, время начала и окончания, наличие снега и его глубину, обеспечивая упорядоченную работу по предотвращению бедствий и сводя к минимуму потери персонала и имущества.

Компоненты системы мониторинга дождя и снега NiuBoL

Серия оборудования NiuBoL для мониторинга дождя и снега в основном состоит из трех ключевых датчиков для всестороннего восприятия гидрологической и метеорологической обстановки:

• Датчик дождя (осадкомер): Измеряет суммарное количество осадков и их интенсивность.

• Датчик дождя/снега: Качественно определяет, выпадают ли в данный момент осадки в виде дождя или снега.

• Ультразвуковой датчик глубины снега: Дистанционно измеряет высоту снежного покрова.

• Регистратор данных (логгер): Отвечает за обработку данных, хранение, отображение и удаленную передачу.

Принципы измерения и технический анализ основных датчиков

1. Датчик дождя NBL-W-RS (принцип опрокидывающегося ковша)

Принцип: Механическая бистабильная структура.

Дождевая вода попадает в измерительный ковш через приемное отверстие и воронку. Ковш разделен центральной перегородкой на две равные по объему треугольные камеры, образуя механическую бистабильную структуру.

Когда одна камера накапливает заданный объем воды (например, 0,2 мм или 0,5 мм), под действием силы тяжести ковш мгновенно опрокидывается.

В момент опрокидывания магнит на стенке ковша проходит над герконом, замыкая его один раз и генерируя импульсный сигнал.

Общее количество осадков вычисляется путем подсчета импульсов; интенсивность осадков определяется по частоте импульсов в единицу времени.

Особенности: Переключающий/импульсный выход, высокая стабильность, предоставление первичных данных для контроля наводнений и управления водохранилищами.

2. Датчик дождя/снега NBL-W-RSS (сетчатый электрод + автоподогрев)

В основном используется для качественного обнаружения наличия осадков под открытым небом.

• Обнаружение дождя: На верхней части расположены сетчатые электроды. Когда дождевая вода (или талый снег) попадает на чувствительную зону, сопротивление изоляции между электродами значительно падает. Устройство фиксирует это падение и определяет наличие осадков.

• Обнаружение снега и защита от конденсата: Оснащен автоматическим нагревом. При снегопаде, длительных отрицательных температурах или высокой влажности включается нагрев, чтобы растопить снег или предотвратить обледенение/конденсацию, гарантируя, что изменения проводимости вызваны только осадками.

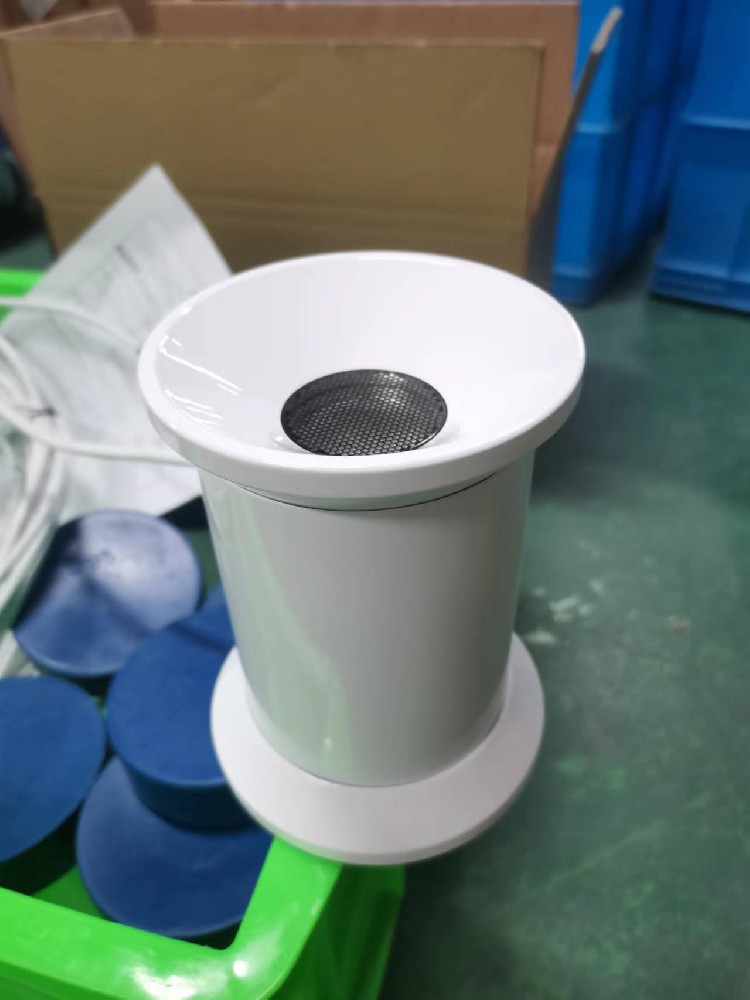

3. Ультразвуковой датчик глубины снега (NBL-W-SNOW)

Принцип: Ультразвуковое время пролета (TOF).

Бесконтактное измерительное устройство. Датчик излучает ультразвуковые импульсы частотой 50 кГц и измеряет время (t) от момента излучения до приема отраженного от поверхности снега сигнала.

Глубина снега D = C × t / 2 (где C — скорость звука). Вычитание этого расстояния из высоты установки датчика дает фактическую глубину снега.

Особенности: Автоматическое, непрерывное бесконтактное измерение; простота установки и обслуживания; широкий диапазон (0–1000 мм); высокая точность (±0,1% FS).

Спецификации установки, методы и устранение типичных неисправностей

Спецификации и методы установки

• Осадкомер: Должен быть установлен строго горизонтально (используйте встроенный пузырьковый уровень). Устанавливайте на открытой местности без препятствий в пределах конуса 45° над приемным отверстием. Держите вдали от источников сильной вибрации.

• Ультразвуковой датчик глубины снега: Устанавливайте выше максимальной ожидаемой глубины снега, направляя строго вниз. Убедитесь в отсутствии растительности, сугробов или конструкций внутри зоны акустического луча (особенно на расстоянии 0,5–1 м под зондом). Поверхность зонда должна быть строго горизонтальной.

• Датчик дождя/снега: Сетчатый электрод должен быть полностью открыт для осадков и слегка наклонен для быстрого стока воды.

Типичные неисправности и их устранение

Сценарии применения и рекомендации по выбору

Типовые области применения

• Гидрология и водное хозяйство: Точные данные об осадках для борьбы с наводнениями, управления водохранилищами и предупреждения о паводках.

• Транспорт: Мониторинг наличия и глубины снега в реальном времени для уборки снега на автомагистралях/аэропортах и обеспечения безопасности движения.

• Сельское, лесное хозяйство и геологические изыскания: Оценка влажности почвы и геологических рисков.

• Метеостанции и научные исследования: Получение высокоточных данных об осадках.

Руководство по выбору

Часто задаваемые вопросы (FAQ)

В1: Какова точность измерения ультразвукового датчика глубины снега NBL-W-SNOW?О: Точность достигает ±0,1% FS, что обеспечивает высокоточные данные о глубине снега в диапазоне до 1000 мм.

В2: Можно ли напрямую подключить импульсный сигнал осадкомера к ПЛК или SCADA?О: Да. Импульсный сигнал может быть напрямую подключен к системам, имеющим функцию счета импульсов.

В3: Как датчик дождя/снега различает дождь и снег?О: Он только качественно обнаруживает наличие осадков. Он не может напрямую отличить дождь от снега, но растапливает снег с помощью нагрева для срабатывания детектора. Для их дифференциации обычно используются дополнительные датчики температуры.

В4: Влияет ли сильный ветер на ультразвуковой датчик глубины снега?О: Да. Ветер влияет на скорость звука. NBL-W-SNOW включает температурную компенсацию, но следует избегать мест с очень сильным ветром.

В5: Каково энергопотребление при включенном нагреве?О: Около 3 Вт при нагреве (при температуре <5°C); в обычном режиме ~180 мВт.

В6: Как обеспечить работу осадкомера в холодных регионах?О: Используйте версии с подогревом, чтобы предотвратить обледенение воронки или ковша.

В7: Варианты электропитания?О: От сети или от солнечной панели с аккумулятором для удаленных районов.

В8: Как осуществляется связь с датчиком дождя/снега?О: Стандартный интерфейс RS485 с протоколом Modbus.

В9: Влияет ли мягкость/твердость снега на ультразвуковое измерение?О: Датчик измеряет расстояние до поверхности; плотность теоретически не влияет на время пролета (TOF), но очень рыхлый снег может рассеивать звуковые волны.

В10: Почему рабочий диапазон начинается от -40°C?О: Это гарантирует надежность в экстремально холодных регионах, таких как Северо-Восточный и Северо-Западный Китай, а также в высокогорных районах.

В11: Какие сертификаты есть у NiuBoL?О11: CE, ISO9001, RoHS, а также государственные метеорологические калибровочные сертификаты.

Заключение

Благодаря точной технологии измерения осадков с помощью опрокидывающегося ковша, надежному обнаружению дождя/снега на базе сетчатых электродов и передовой ультразвуковой телеметрии глубины снега, полностью автоматическая система мониторинга NiuBoL является важнейшим уровнем восприятия в системах предотвращения стихийных бедствий и управления водными ресурсами. Она обеспечивает высокоточный автоматический мониторинг осадков и снежного покрова в режиме реального времени, предоставляя мощную информационную поддержку для быстрого предупреждения о паводках, превентивных мер безопасности на дорогах и научного планирования работы гидротехнических сооружений.

Выбор NiuBoL означает выбор высоконадежного профессионального решения для метеорологического и гидрологического мониторинга, которое поможет вам организовать быструю и эффективную защиту от бедствий даже в суровых природных условиях.

Технические спецификации (Data sheet)

NBL-W-RSS-Rain-Snow-Sensor-instruction-manual.pdf

NBL-W-RS-Rain-sensors-instruction-manual-V4.0.pdf

NBL-W-DRS-Double-Tipping-Bucket-Rain-Sensor-Instruction-Manual.pdf

NBL-W-SNOW-Ultrasonic-Snow-depth-sensor-Manual4.0.pdf
