Как выбрать между датчиками с передачей сигнала 4-20мА и RS485

Полное руководство по датчикам температуры и влажности и технологиям передачи сигналов

По мере развития промышленной автоматизации и интеллектуальных систем датчики температуры и влажности начинают играть ключевую роль в промышленном производстве, сельскохозяйственных теплицах, умных зданиях и научных исследованиях. Они преобразуют данные об окружающей среде в собираемые электрические сигналы для обработки системами управления, платформами удаленного мониторинга или экосистемами IoT.

 Наиболее распространенными промышленными методами передачи сигналов являются аналоговый токовый выход 4–20 мА и цифровая связь RS485. Каждый из них обладает уникальными преимуществами в плане помехоустойчивости, дальности передачи, точности, сложности монтажа и стоимости. В данной статье представлен всесторонний анализ обеих технологий — от принципов и областей применения до рекомендаций по выбору и ответов на часто задаваемые вопросы — для создания четкой базы принятия решений.

 Сигнал 4–20 мА и его преимущества

 1. Почему используется токовый сигнал 4–20 мА?

Токовая петля 4–20 мА — это один из классических выходных интерфейсов для промышленных датчиков, обеспечивающий:

- Высокую помехоустойчивость: на токовые сигналы не влияют длина проводов или изменения сопротивления, что гарантирует стабильность даже в средах с сильными электромагнитными помехами.

- Двухпроводное питание: ток 4 мА служит током режима ожидания датчика; сигнальные провода одновременно являются линиями питания, что упрощает монтаж.

- Обнаружение обрыва цепи: ненулевой нижний предел (4 мА) позволяет мгновенно обнаружить неисправность в случае разрыва петли.

- Искробезопасность: низкая мощность в контуре предотвращает возникновение искр в легковоспламеняющихся средах.

> Совет: интерфейс 4–20 мА идеально подходит для мониторинга промышленной среды, управления теплицами и взрывоопасных зон.

 2. Дистанция передачи сигнала 4–20 мА

Дистанция зависит от:

- Напряжения питания (Ue): выше напряжение = больше дальность.

- Минимального рабочего напряжения датчика (Umin): должно поддерживаться при полной нагрузке (20 мА).

- Сопротивления нагрузки (RL): резистор для преобразования тока в напряжение.

- Сопротивления кабеля (Rline): более толстые и короткие кабели = лучшие характеристики.

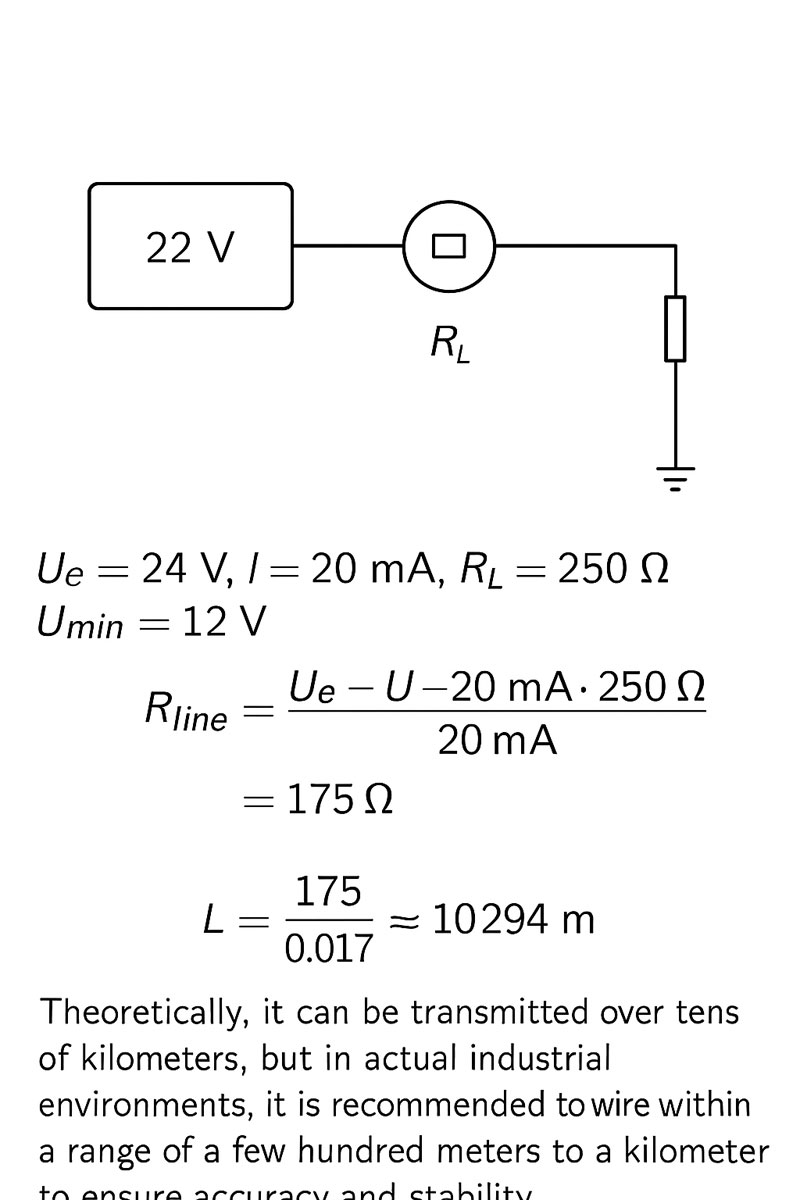

Пример расчета:

Дано:

- Ue = 24 В

- I = 20 мА

- RL = 250 Ом

- Umin = 12 В

Теоретически возможна передача на расстояние более 10 км. На практике в промышленных условиях дальность ограничивают диапазоном от нескольких сотен метров до 1 км для обеспечения точности и надежности.

 3. Ограничения передачи сигнала напряжения

Сигналы постоянного напряжения затухают с увеличением длины кабеля и сильно подвержены помехам, что делает их непригодными для промышленного использования на больших расстояниях.

> Стандарт GB/T 3369.2-2008 прямо заявляет: сигналы напряжения не рекомендуются для дистанционной промышленной передачи.

 Связь RS485 и её особенности

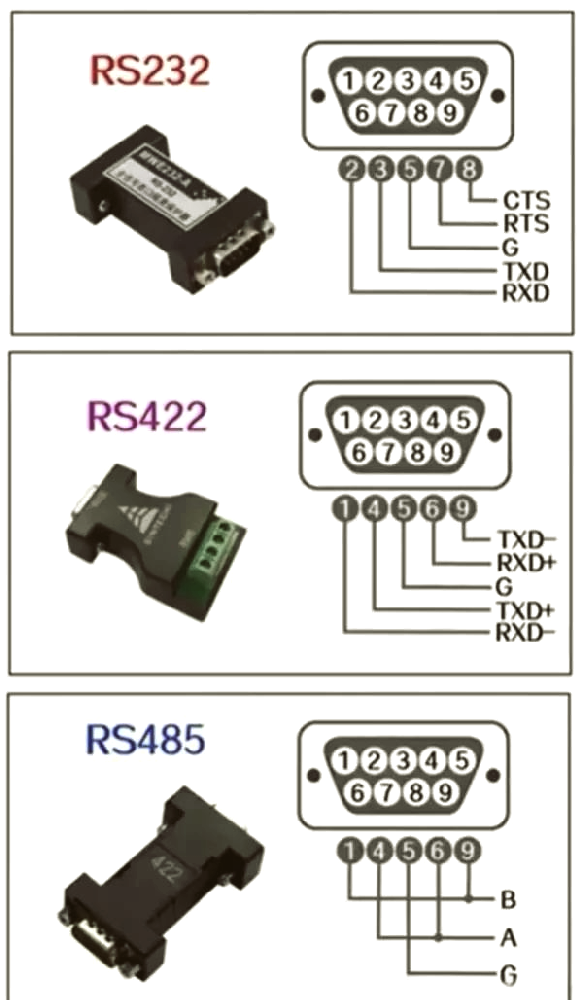

 1. Что такое RS485?

RS485 — это промышленный стандарт дифференциальной последовательной связи, поддерживающий полудуплексную или дуплексную передачу. Он позволяет использовать топологию многоточечной шины, подключая данные о температуре и влажности к ПЛК (PLC), DCS или IoT-платформам.

 2. Преимущества датчиков RS485

- Большая дистанция связи: надежная передача на 1000+ метров.

- Поддержка нескольких узлов: до 32 устройств на одной шине (возможно расширение с помощью повторителей).

- Высокая точность цифровых данных: отсутствие погрешностей из-за сопротивления или падения напряжения.

- Простая интеграция: бесшовная работа с промышленным IoT, умными зданиями и системами ПЛК.

 3. Недостатки RS485

- Сложная конфигурация (требуется использование протоколов Modbus RTU/ASCII и др.).

- Необходимость в шлюзе или парсере данных, что увеличивает стоимость.

- Обычно требуется отдельный источник питания (не двухпроводная схема).

> Совет: RS485 лучше всего подходит для удаленного многоточечного мониторинга, промышленного IoT и приложений с высокой точностью.

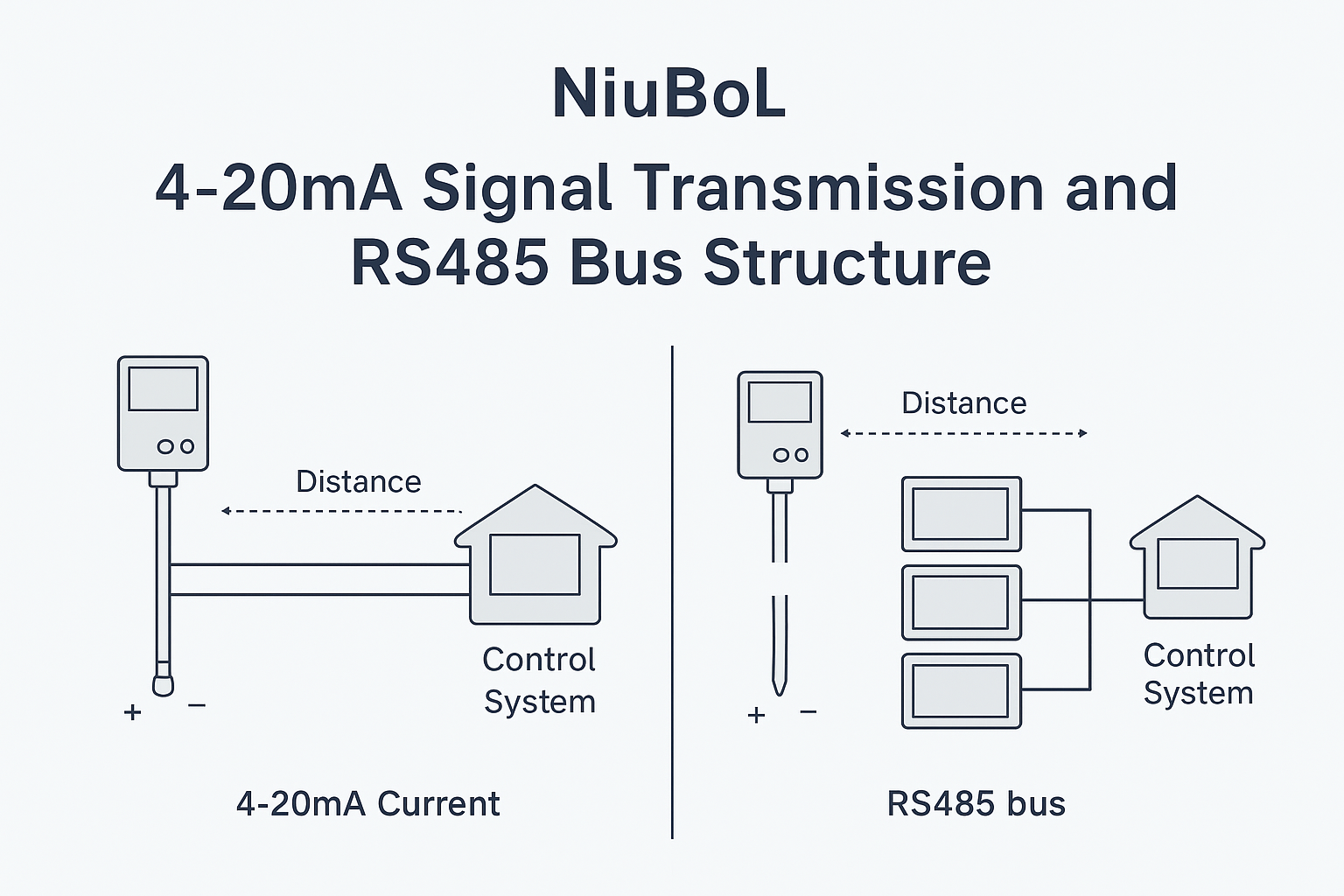

 Сравнение 4–20 мА и RS485 — Технические характеристики

Рекомендации по выбору

Профессиональные советы:

- 4–20 мА: минимизируйте количество разъемов для предотвращения потери сигнала.

- RS485: используйте экранированную витую пару и терминирующие резисторы для обеспечения стабильности.

 Примеры применения датчиков температуры и влажности NiuBoL

 1. Мониторинг производственной среды

- Сценарий: контроль температуры и влажности в цеху для стабильности технологического процесса.

- Выбор сигнала: 4–20 мА — простая проводка, достаточная помехоустойчивость.

 2. Прецизионная сельскохозяйственная теплица

- Сценарий: мониторинг в реальном времени для систем орошения и вентиляции.

- Выбор сигнала: RS485 — шина на несколько датчиков, загрузка данных в облако.

 3. Умное здание и BMS

- Сценарий: интеграция в систему ОВиК (HVAC) и удаленный мониторинг.

- Выбор сигнала: RS485 — простая интеграция в системы автоматизации зданий.

 4. Научно-исследовательская лаборатория

- Сценарий: долгосрочная высокоточная регистрация данных.

- Выбор сигнала: RS485 или двойной выход (4–20 мА + RS485).

> Совет: некоторые датчики NiuBoL имеют двойной выход, поддерживая как локальное аналоговое управление, так и удаленный цифровой сбор данных.

 FAQ — Часто задаваемые вопросы

 1. Как далеко сигнал 4–20 мА передается на открытом воздухе?

   Теоретически более 10 км; на практике — 300 м – 1 км для стабильной работы.

2. Сколько датчиков поддерживает шина RS485?

   Стандартно — 32 узла; возможно расширение с помощью повторителей.

3. Почему нижний предел 4–20 мА составляет 4 мА, а не 0 мА?

   Ток 4 мА питает сам датчик и позволяет обнаруживать обрыв цепи.

4. Может ли RS485 полностью заменить 4–20 мА?

   Это возможно, но следует учитывать совместимость системы, парсинг протоколов и стоимость.

5. Меры предосторожности при прокладке кабеля 4–20 мА на большие расстояния?

   Обеспечьте достаточное напряжение, используйте кабель правильного сечения, минимизируйте количество соединений и избегайте источников электромагнитных помех.

6. Как улучшить помехоустойчивость RS485?

   Используйте экранированную витую пару, терминирующие резисторы и изоляторы при необходимости.

7. Влияет ли температура окружающей среды на точность датчика?

   Высокотехнологичные модели имеют температурную компенсацию; влияние минимально.

8. Подходят ли оба сигнала для взрывоопасных зон?

   4–20 мА является искробезопасным интерфейсом; RS485 требует установки искробезопасных барьеров.

9. Можно ли использовать оба сигнала одновременно?

   Да — модели NiuBoL с двойным выходом поддерживают одновременно аналоговый сигнал и цифровую связь.

10. Влияет ли материал кабеля на дальность передачи?

    Медь имеет низкое сопротивление → большая дальность; алюминий требует большего сечения или более коротких линий.

11. Рекомендуемый протокол для RS485?

    Modbus RTU — широко поддерживается ПЛК, DCS и IoT-платформами.

12. Требуется ли периодическая калибровка?

    Для промышленного или научного использования с высокими требованиями к точности рекомендуется калибровка каждые 6–12 месяцев.

Заключение

Датчики температуры и влажности незаменимы для мониторинга окружающей среды в промышленности, сельском хозяйстве и умных зданиях.

- 4–20 мА: идеально подходит для одноточечных систем, небольших расстояний, простых схем и взрывоопасных зон.

- RS485: идеален для дистанционных многоточечных высокоточных систем и интеграции с IoT.

NiuBoL предлагает полный спектр датчиков с поддержкой 4–20 мА, RS485 и моделей с двойным выходом, обеспечивая надежный, точный и дистанционный мониторинг для любых ваших задач.

Свяжитесь с нами сегодня, чтобы получить индивидуальный план подбора оборудования или технические спецификации, адаптированные под ваши требования.
