Датчик атмосферного давления: определение, классификация, знакомство с NBL-W-LBTH и области применения

Что такое датчик атмосферного давления?

Датчик атмосферного давления — это электронное устройство, используемое для измерения атмосферного давления, обычно в гектопаскалях (гПа), миллибарах (мбар) или дюймах ртутного столба (inHg). Атмосферное давление — это сила, с которой воздух воздействует на единицу площади; оно отражает изменения погоды, движение барических систем и изменение высоты над уровнем моря. Давление воздуха является ключевым параметром в метеорологических наблюдениях, так как оно отражает тенденции изменения погодных систем и служит важной основой для прогнозирования таких явлений, как штормы, осадки и волны холода.

Датчики атмосферного давления фиксируют колебания давления окружающей среды и преобразуют внешние сигналы давления в электрические сигналы для мониторинга в реальном времени и передачи данных. Эти датчики широко используются в метеорологии, аэрокосмической отрасли, морских измерениях, экологическом мониторинге, управлении сельским хозяйством и многих других областях.

Shutterstock

Классификация датчиков атмосферного давления

Датчики атмосферного давления можно классифицировать по принципу работы и сценариям применения следующим образом:

1. Механические датчики давления:

- Принцип: Используют механические структуры (например, диафрагмы или сильфоны), которые деформируются под воздействием давления; величина деформации измеряется механическим или электрическим способом.

- Характеристики: Простая конструкция, долговечность, но низкая точность; подходят для сценариев с невысокими требованиями к точности.

- Применение: Ранние метеорологические приборы, простой промышленный мониторинг давления.

2. Емкостные датчики давления:

- Принцип: Измеряют давление через изменение емкости, вызванное деформацией диафрагмы, что изменяет зазор между обкладками конденсатора и генерирует электрический сигнал.

- Характеристики: Высокая точность, быстрый отклик, подходят для динамических измерений, но чувствительны к изменениям температуры.

- Применение: Метеостанции, аэрокосмическая навигация, портативные устройства.

3. Пьезорезистивные датчики давления:

- Принцип: Измеряют давление, используя изменение сопротивления полупроводниковых материалов при деформации (пьезорезистивный эффект), обычно на основе технологии кремниевых МЭМС (микроэлектромеханических систем).

- Характеристики: Компактный размер, низкое энергопотребление, высокая точность; широко используются в современных устройствах.

- Применение: Смартфоны, дроны, автомобильные метеосистемы.

4. Оптические датчики давления:

- Принцип: Измеряют давление путем обнаружения его воздействия на оптические элементы (волокна или зеркала); часто используются в высокоточных или экстремальных условиях.

- Характеристики: Устойчивость к электромагнитным помехам, пригодность для суровых условий, но более высокая стоимость.

- Применение: Океанографические исследования, промышленные среды с высокими температурами и давлением.

5. Резонансные датчики давления:

- Принцип: Давление изменяет частоту колебаний резонирующего элемента (например, кристалла кварца), и это изменение частоты используется для измерения давления.

- Характеристики: Сверхвысокая точность, долгосрочная стабильность, но сложность в производстве.

- Применение: Высокоточные метеорологические наблюдения, лабораторные исследования.

Знакомство с датчиком температуры, влажности и давления NBL-W-LBTH (типа «жалюзийная будка»)

NBL-W-LBTH — это полностью цифровой высокоточный интегрированный датчик, разработанный для точного и быстрого определения температуры, влажности и атмосферного давления. Этот датчик включает блок обработки сигналов и способен выдавать различные типы сигналов (например, RS485) в соответствии с потребностями пользователя. Прочная конструкция позволяет ему стабильно работать в суровых климатических условиях. Дизайн корпуса в виде «жалюзийной будки» эффективно защищает от прямых солнечных лучей и дождя, обеспечивая высокую точность измерений. Он широко применяется в метеорологии, на флоте, в экологическом мониторинге, аэропортах, портах, лабораториях, промышленности и на транспорте.

Технические характеристики датчика давления NBL-W-LBTH

Особенности и преимущества датчика NBL-W-LBTH

- Высокая точность и стабильность: При точности давления ±1.5 гПа и разрешении 0.1 гПа датчик обеспечивает надежные данные для самых требовательных применений.

- Интегрированный дизайн: Объединяет измерение температуры, влажности и давления в одном устройстве, что снижает сложность системы и повышает эффективность установки.

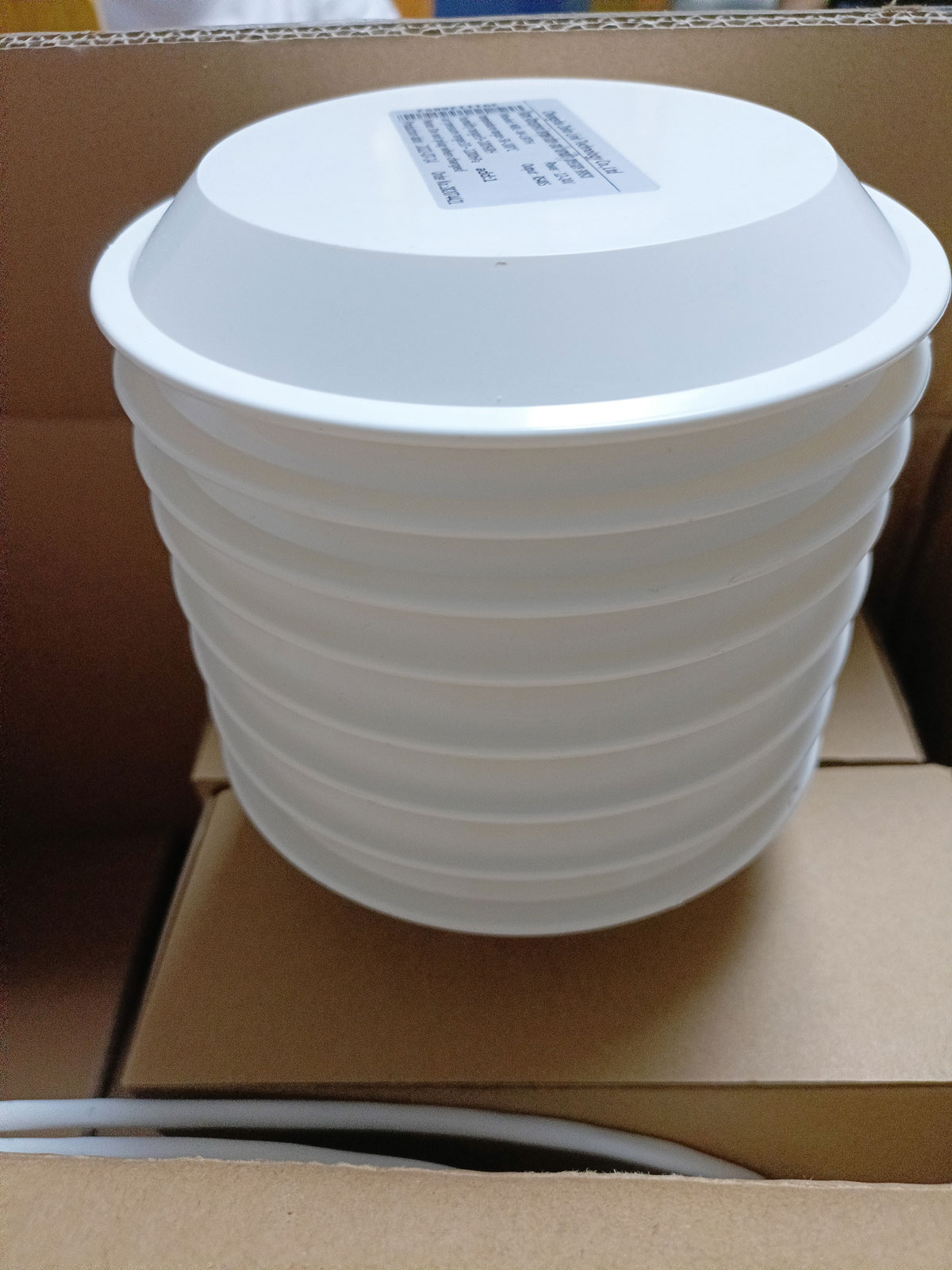

- Защита типа «жалюзийная будка»: Эффективно экранирует измерительные элементы от солнечной радиации и осадков, минимизируя влияние окружающей среды.

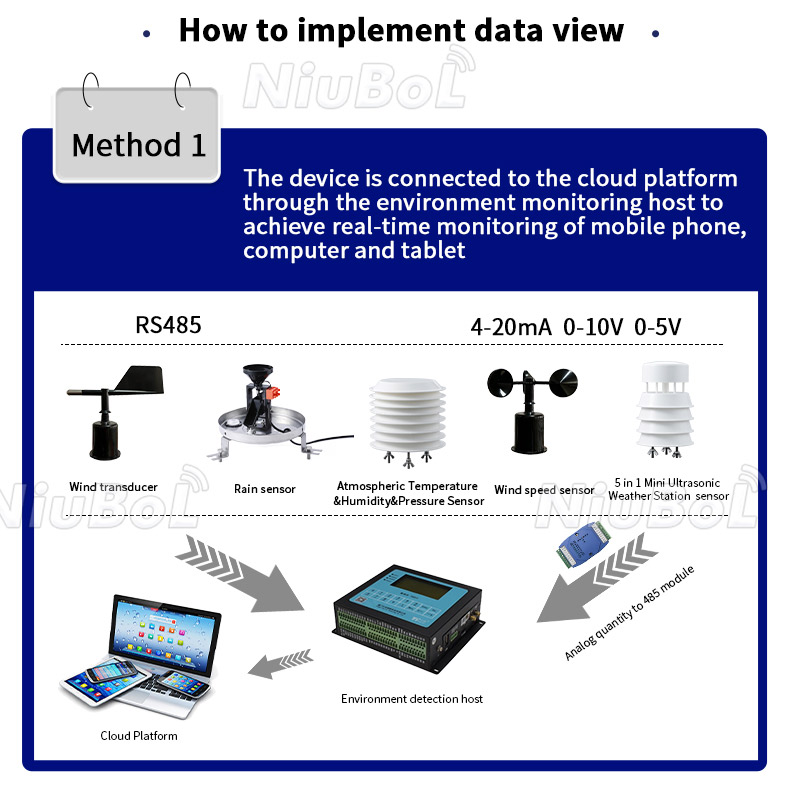

- Гибкие возможности вывода: Поддерживает интерфейс RS485 и протокол MODBUS, обеспечивая совместимость с широким спектром систем сбора данных.

- Высокая долговечность: Стабильно работает в экстремальных температурах (от -40°C до 80°C) и при влажности 0-100%, что идеально для суровых условий.

- Низкое энергопотребление: Подходит для питания от солнечных батарей или долгосрочного автономного удаленного мониторинга.

Сценарии применения и ценность датчика давления NBL-W-LBTH

Сценарии применения

1. Метеорологические наблюдения:

- Роль: Предоставляет точные данные для прогнозирования погоды, штормовых предупреждений и климатических исследований.

- Ценность: Отслеживая изменения давления (например, падение давления перед штормом), датчик помогает своевременно выпускать предупреждения, снижая ущерб от стихийных бедствий.

2. Морской сектор и порты:

- Роль: Мониторинг давления на уровне моря, поддержка прогнозов приливов и помощь в навигации судов.

- Ценность: Повышает безопасность морских операций и оптимизирует график работы портов.

3. Экологический мониторинг:

- Роль: Анализ тенденций распространения загрязнений в сочетании с данными о температуре и влажности.

- Ценность: Поддержка природоохранных мер и помощь в разработке стратегий контроля загрязнения.

4. Авиация и аэропорты:

- Роль: Измерение давления для калибровки альтиметров (высотомеров); мониторинг условий на ВПП.

- Ценность: Повышает точность навигации и снижает риски при взлете и посадке.

5. Промышленность и сельское хозяйство:

- Роль: Оптимизация орошения, управления теплицами и промышленных процессов.

- Ценность: Увеличение урожайности, оптимизация производственной среды и снижение энергопотребления.

6. Лабораторные исследования:

- Роль: Высокоточные данные для метеорологических и материаловедческих исследований.

7. Управление транспортом:

- Роль: Мониторинг погодных условий для оптимизации графиков движения и обеспечения безопасности.

Резюме: роль и ценность датчика NBL-W-LBTH

Датчик NBL-W-LBTH обеспечивает надежную поддержку через высокоточные измерения давления, температуры и влажности. Его интегрированная конструкция и защитный корпус гарантируют стабильность в суровых условиях, что делает его идеальным для удаленного мониторинга. Он играет критически важную роль в различных отраслях, способствуя эффективному принятию решений и оптимизации ресурсов.

Заключение

Датчики атмосферного давления — незаменимые инструменты для современного экологического мониторинга. В зависимости от принципа работы они делятся на механические, емкостные, пьезорезистивные, оптические и резонансные. NBL-W-LBTH выделяется своей точностью и адаптивностью, являясь надежным выбором для широкого спектра задач.

Технический паспорт датчика температуры, влажности и давления NBL-W-LBTH

 NBL-W-LBTH-Atmosphere-temperature-humidity-and-pressure-sensor-instruction-manual-V4.0.pdf
