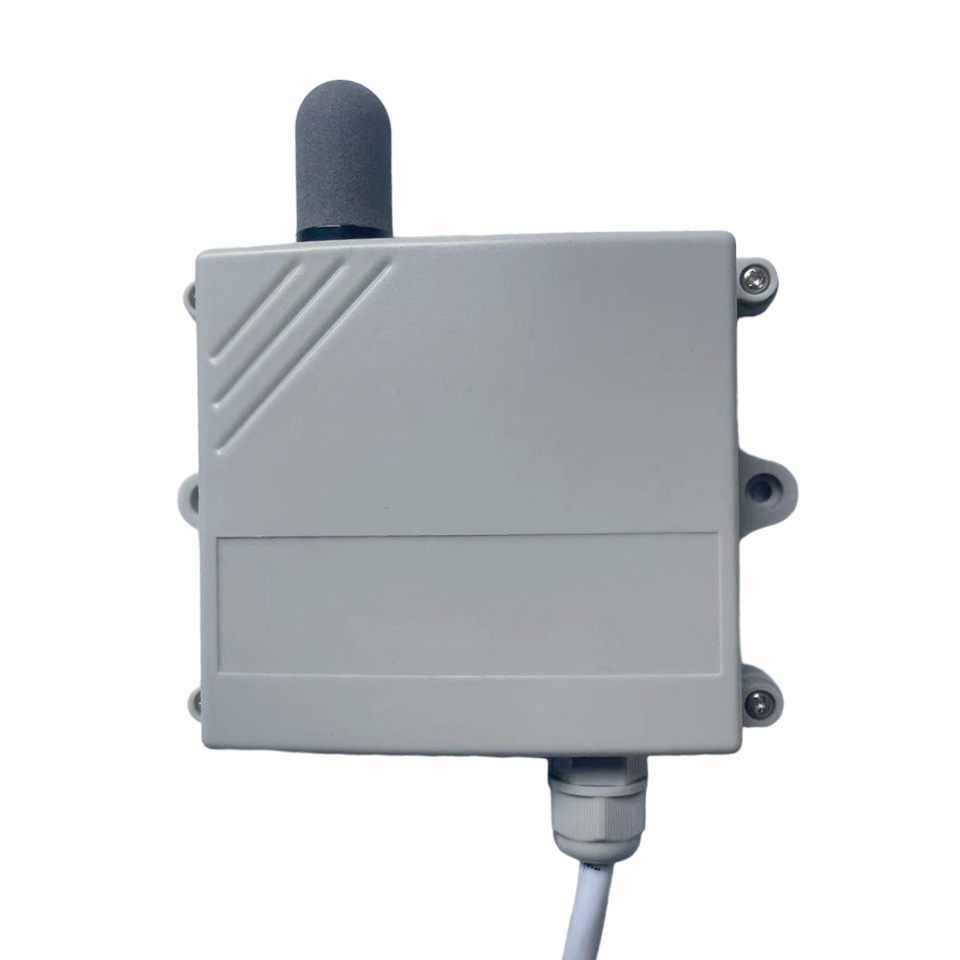

Датчик температуры окружающей среды

Обзор датчика температуры окружающей среды

Датчики температуры окружающей среды — это устройства, которые измеряют температуру окружающей среды и преобразуют ее в электрический сигнал, и широко используются в различных областях: от домашней автоматизации до промышленного управления, мониторинга погоды, автомобильной электроники, медицинских приборов и т. д. Эти датчики можно разделить на различные типы в зависимости от их принципов работы и требований к применению. Эти датчики можно разделить на различные типы в зависимости от их принципов работы и требований к применению, каждый из которых имеет свои уникальные характеристики и применимые сценарии.

 Принцип работы датчика температуры окружающей среды

Принцип работы датчика температуры окружающей среды в основном основан на следующих эффектах:

1. Термический эффект

   - Термистор (NTC/PTC):

     - NTC (отрицательный температурный коэффициент): значение сопротивления уменьшается при повышении температуры и увеличивается при понижении температуры. Обычно используемые материалы включают углерод, керамику и т. д.

     - PTC (положительный температурный коэффициент): Значение сопротивления увеличивается при повышении температуры и уменьшается при ее понижении. Обычно используемые материалы включают полимеры и керамику.

     - Области применения: кондиционирование воздуха, регулирование температуры холодильников, автомобильная электроника, бытовая электроника.

     - Характеристики: быстрая реакция, дешевизна, но относительно низкая точность.

2. Термоэлектрический эффект

   - Термопара:

     - Принцип: Провода, состоящие из двух различных металлических материалов, создают термоэлектрическую разность потенциалов, когда две контактные точки находятся при разных температурах. Распространенные комбинации включают медь-константан, никель-хром-никель-кремний и т. д.

     - Применение: высокотемпературная плавка, регулирование температуры в промышленных печах, научно-исследовательские эксперименты.

     - Характеристики: Подходит для измерения высоких температур, широкий диапазон, но относительно низкая точность.

   - Термометры сопротивления (например, PT100):

     - Принцип: основан на свойстве, что значение сопротивления металлического материала (обычно платины) изменяется в зависимости от температуры. PT100 имеет значение сопротивления 100 Ом при 0°C.

     - Области применения: управление промышленными процессами, медицинское оборудование, системы точного измерения температуры.

     - Характеристики: Обеспечивает высокоточные измерения в широком диапазоне температур, но при более высокой стоимости.

3. Оптический принцип

   - Инфракрасные датчики температуры:

     - Принцип: Использует инфракрасное излучение, испускаемое объектом, для измерения температуры его поверхности. Инфракрасные датчики обычно содержат инфракрасный детектор и блок обработки сигнала.

     - Применение: Бесконтактное измерение температуры, подходит для горячих или движущихся объектов.

     - Характеристики: Нет необходимости в контакте с измеряемым объектом, подходит для опасных или труднодоступных сред.

4. Пьезоэлектрический эффект

   - Пьезоэлектрический датчик температуры:

     - Принцип: Температура вычисляется путем измерения изменения напряжения в пьезоэлектрическом материале из-за изменения температуры. Пьезоэлектрические материалы обладают пьезоэлектрическим эффектом и генерируют сигнал напряжения при воздействии внешних сил или изменении температуры.

     - Применение: Контроль температуры в особых условиях.

     - Характеристики: Подходит для применений, требующих высокой чувствительности и быстрого отклика.

 Датчик температуры окружающей среды Основные характеристики

1. Тип датчика температуры окружающей среды:

   - Термопара: подходит для измерения высоких температур в широком диапазоне.

   - Термистор (NTC/PTC): быстрый отклик и невысокая стоимость.

   - Термистор (например, PT100): высокая точность, подходит для широкого диапазона температур.

   - Интегрированные датчики температуры: миниатюрные, цифровые, легко взаимодействующие с микроконтроллерами.

   - Композитный датчик: одновременно измеряет температуру, влажность и давление воздуха, подходит для многопараметрического мониторинга.

   - Инфракрасный датчик температуры: бесконтактное измерение, подходит для высокотемпературных или движущихся объектов.

2. Диапазон датчика температуры окружающей среды:

   - Термопары: обычно диапазон от -200°C до +1300°C.

   - Термисторы: типичный диапазон от -50°C до +150°C.

   - RTD (например, PT100): типичный диапазон от -200°C до +850°C.

   - Встроенные датчики температуры: типичный диапазон от -40°C до +125°C.

   - Инфракрасный датчик температуры: типичный диапазон от -70°C до +800°C.

3. Точность датчика температуры окружающей среды:

   - Термопара: от ±1% до ±2%.

   - Термистор: от ±1% до ±5%.

   - Термометр сопротивления (например, PT100): от ±0,1% до ±0,5%.

   - Встроенный датчик температуры: от ±0,1°C до ±1°C.

   - Инфракрасный датчик температуры: от ±1°C до ±2°C.

4. Время отклика:

   - Термопара: от нескольких секунд до десятков секунд.

   - Термисторы: от миллисекунд до секунд.

   - RTD (например, PT100): от нескольких секунд до десятков секунд.

   - Встроенные датчики температуры: от миллисекунд до секунд.

   - Инфракрасный датчик температуры: от нескольких миллисекунд до нескольких секунд. 5.

5. Выходной сигнал датчика температуры окружающей среды:

   - Аналоговые сигналы: напряжение (мВ), ток (мА).

   - Цифровые сигналы: I2C, SPI, UART и т. д. R485 или RS123.

- R485 или RS232

 Области применения датчика температуры окружающей среды

1. Прогнозирование погоды и исследование климата:

   - Назначение: используется на метеостанциях и в системах мониторинга климата для прогнозирования изменений погоды и изучения изменения климата.

   - Характеристики: Требует высокой точности и долговременной стабильности.

2. Домашняя автоматизация:

   - Назначение: Датчики температуры используются в системах «умного дома» для регулирования температуры в помещении, например, в сочетании с кондиционерами, обогревателями или системами подогрева пола.

   - Характеристики: требуются быстрая реакция и низкое энергопотребление.

3. промышленный контроль:

   - Назначение: В обрабатывающей промышленности датчики температуры окружающей среды используются для контроля температуры производственной среды с целью обеспечения качества продукции и нормальной работы оборудования.

   - Характеристики: требуются высокая точность и высокая надежность.

4. сельское хозяйство:

   - Назначение: контроль температуры в теплицах или на фермах для создания благоприятных условий для выращивания сельскохозяйственных культур или разведения животных.

   - Характеристики: Необходимость стабильной работы в течение длительного времени на открытом воздухе.

5. медицинское оборудование:

   - Цель: В медицинской сфере точный мониторинг температуры имеет решающее значение для ухода за пациентами и лабораторного оборудования.

   - Характеристики: требуются высокая точность и биосовместимость.

6. транспорт:

   - Назначение: используется для контроля температуры транспортных средств, судов и самолетов для обеспечения комфорта пассажиров и сохранности груза.

   - Характеристики: Должны надежно работать в условиях вибрации и ударов.

7. центр обработки данных:

   - Назначение: мониторинг температуры в серверных помещениях центров обработки данных для предотвращения перегрева и обеспечения правильной работы оборудования.

   - Характеристики: Требует высокой точности и возможности мониторинга в реальном времени.

8. хранение и транспортировка продуктов питания:

   - Назначение: контроль температуры во время хранения и транспортировки продуктов питания для сохранения их свежести и безопасности.

   - Характеристики: Требуется стабильная работа в различных условиях окружающей среды.

9. Управление энергопотреблением:

   - Назначение: В зданиях датчики температуры окружающей среды используются для оптимизации использования энергии, например, для автоматического регулирования систем отопления и кондиционирования воздуха.

   - Характеристики: требуются низкое энергопотребление и долговременная стабильность.

 Выбор датчика температуры окружающей среды: факторы, которые следует учитывать

При выборе датчика температуры окружающей среды следует учитывать несколько факторов:

1. Диапазон измерения:

   - Соображения: Датчик должен иметь возможность охватывать диапазон измеряемых температур. В зависимости от сценария применения диапазон измерения датчика может потребоваться от очень низких до очень высоких температур.

   - Рекомендация: выбирайте датчик с диапазоном измерения, превышающим фактический диапазон применения, чтобы гарантировать его правильную работу даже в экстремальных условиях.

2. Точность и стабильность датчика температуры окружающей среды:

   - Соображения: Высокая точность и хорошая стабильность обеспечат точность и надежность результатов измерений.

   - Предложение: для приложений, требующих высокой точности, выбирайте датчик с более высокой точностью, например PT100 или встроенный датчик температуры.

3. Время отклика:

   - Соображения: Время отклика характеризует, насколько чувствителен датчик к изменениям температуры. В приложениях, требующих мониторинга температуры в реальном времени, целесообразнее выбирать датчик с более коротким временем отклика.

   - Рекомендация: для приложений, требующих быстрого времени отклика, выбирайте термистор или встроенный датчик температуры.

4. Адаптивность к окружающей среде:

   - Соображения: Датчики часто используются для измерения температуры в суровых условиях, таких как высокая температура, низкая температура, влажная или коррозионная среда. При выборе необходимо учитывать его способность работать должным образом в определенных условиях окружающей среды и иметь определенную степень помехоустойчивости.

   - Предложение: выбирайте датчики с классом защиты (например, IP67) и изготовленные из коррозионно-стойких материалов.

5. Потребляемая мощность:

   - Соображения: Для маломощных или мобильных устройств энергопотребление датчика является важным фактором. Вам следует попытаться выбрать модель с более низким энергопотреблением, чтобы продлить срок службы устройства.

   - Предложение: выберите встроенный датчик температуры или термистор с низким энергопотреблением.

6. Интерфейсы и протоколы связи:

   - Соображения: Интерфейс и протокол связи датчика должны быть совместимы с существующей системой для легкой интеграции и передачи данных.

   - Предложение: выберите датчик, поддерживающий стандартные интерфейсы (например, I2C, SPI) для простого подключения к микроконтроллерам или другим устройствам.

7. Стоимость датчика температуры окружающей среды:

   - Факторы, которые следует учитывать: Стоимость является важным фактором при выборе датчика, особенно в крупномасштабных приложениях.

   - Предложение: выберите экономичный датчик, отвечающий требованиям производительности.

Подводя итог, датчик температуры окружающей среды является важным измерительным инструментом, который играет важную роль в различных областях. Понимая его принцип работы, области применения и соображения по выбору, вы сможете лучше выбирать и использовать датчики температуры окружающей среды для удовлетворения различных потребностей. Мы надеемся, что эти подробные описания будут вам полезны!

Технические данные датчика температуры окружающей среды:

NBL-W-WHT-Wall-Mounted-Temperature-Humidity-Sensors-Instruction-Manual.pdf

NBL-W-LBTH-Atmosphere-temperature-humidity-and-pressure-sensor-instruction-manual-V4.0.pdf
