Радарный уровнемер воды: бесконтактный незаменимый инструмент для мониторинга водного хозяйства и оповещения о наводнениях

1. Радарный уровнемер воды: определение и незаменимые характеристики

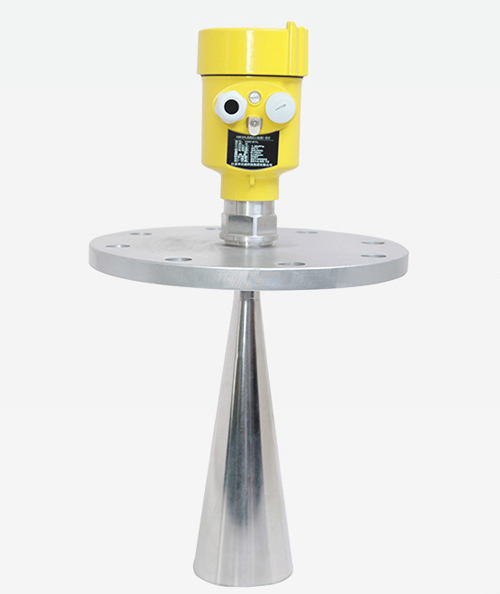

Радарный уровнемер воды, также широко известный как водяной радар, представляет собой электронное устройство, использующее высокочастотные электромагнитные волны для определения расстояния до цели и высоты уровня жидкости. По сравнению с традиционными контактными измерениями (например, поплавкового типа) или измерением дифференциального давления, радарный уровнемер занимает незаменимое место в мониторинге водного хозяйства благодаря своему уникальному бесконтактному методу измерения.

1.1 Основное определение радарного уровнемера воды

Радарный уровнемер излучает электромагнитные волны (микроволновые импульсы) в сторону поверхности воды, принимает сигнал, отраженный от поверхности, и рассчитывает расстояние от датчика до поверхности воды, используя время распространения электромагнитных волн, тем самым косвенно получая фактический уровень воды.

1.2 Уникальные преимущества радарного уровнемера воды

Бесконтактная характеристика радарного уровнемера обеспечивает отличную производительность и стабильность в сложных наружных водных средах:

• Высокая устойчивость к воздействию окружающей среды: Не подвержен влиянию атмосферной температуры, давления, плотности воздуха, ветра, осадков или относительной влажности.

• Высокая устойчивость к качеству воды: Не подвержен влиянию загрязняющих веществ, отложений, плавающего мусора (например, водных растений, мусора), нет необходимости в волнозащитном колодце.

• Высокая точность и широкий диапазон измерений: Точность измерения может достигать миллиметрового (мм) уровня, широкий диапазон измерений, например, до 30 метров, и даже у высокотехнологичных продуктов, таких как NiuBoL, до 65 метров, что отвечает потребностям мониторинга крупных водохранилищ и рек.

• Низкие затраты на обслуживание и длительный срок службы: Бесконтактное измерение означает, что зонд не контактирует с толщей воды, малый износ, крайне низкие затраты на техническое обслуживание, длительный срок службы.

• Легкая интеграция: Возможен непрерывный сбор данных, а при добавлении системы солнечного питания устройство становится очень удобным для автономного управления и удаленного мониторинга в реальном времени.

2. Принцип и технологические инновации радарного уровнемера воды (FMCW)

Основная технология радарного уровнемера заключается в том, как он точно измеряет время «путешествия» электромагнитных волн до поверхности воды и обратно, преобразуя крошечные наносекундные разницы во времени в точные данные о расстоянии.

2.1 Традиционный принцип радарного дальномера (упрощенно)

Радарный импульс излучается антенной, отражается от поверхности воды и принимается той же антенной.

Расстояние (D) = Скорость распространения электромагнитной волны (C) * Время прохождения (T) / 2

Поскольку скорость распространения электромагнитной волны C постоянна (скорость света), измерение точного времени прохождения T позволяет получить расстояние D до поверхности воды.

2.2 Принцип технологии непрерывного излучения с частотной модуляцией (FMCW)

Современные радарные уровнемеры воды, такие как NiuBoL, в основном используют технологию непрерывного излучения с частотной модуляцией (FMCW), особенно работающую в диапазоне высокочастотных миллиметровых волн 77 ГГц ~ 79 ГГц.

Этапы работы:

• Сигнал излучения: Антенна излучает чрезвычайно узкие микроволновые импульсы, частота которых линейно изменяется во времени (частотная модуляция).

• Прием сигнала: Принимается импульсный сигнал, отраженный от поверхности воды.

• Расчет разницы во времени: Из-за крошечного интервала времени между излучением и приемом, текущий излучаемый сигнал смешивается с принятым сигналом на стороне приемника для создания сигнала разностной частоты.

• Преобразование в расстояние: Этот сигнал разностной частоты fb пропорционален расстоянию до радара D. Измеряя fb на миллисекундном уровне, можно с высокой точностью рассчитать наносекундное время T, получив тем самым расстояние D.

Преимущества FMCW: По сравнению с традиционным импульсным радаром, радар FMCW имеет большую рабочую полосу пропускания, что обеспечивает более высокое разрешение и точность измерений, а также позволяет достичь более компактной архитектуры РЧ и меньшей слепой зоны измерения.

3. Особенности и показатели продукции радарного уровнемера NiuBoL (77 ГГц)

Радарный уровнемер NiuBoL использует технологию непрерывного излучения с частотной модуляцией в диапазоне 77 ГГц ~ 79 ГГц для обеспечения высокоэффективного мониторинга уровня воды.

3.1 Выдающиеся функциональные особенности

• Высокочастотный широкополосный доступ: Основан на собственной разработке КМОП-чипа миллиметрового диапазона, высокая рабочая частота и большая полоса пропускания обеспечивают миллиметровую точность измерений.

• Малый угол луча: Самый узкий угол луча антенны составляет всего 8°, что концентрирует энергию и обеспечивает сильную защиту от помех. Устройство меньше подвержено влиянию окружающих объектов (например, берегов рек, труб) во время установки.

• Диапазон и слепая зона: Максимальная дальность действия до 65 метров, слепая зона в пределах 15 см, широкая применимость для крупных водохранилищ.

• Безопасность: Чрезвычайно низкая мощность излучения, отсутствие вреда для человеческого организма и окружающей среды.

• Интеллектуальность: Функция фильтрации ложных эхо-сигналов, повышающая надежность измерений.

• Интегрированный дизайн: Конструкция с интегрированной линзой, компактный размер, легкая и быстрая установка.

3.2 Основные технические показатели радарного уровнемера воды NiuBoL

4. Сценарии применения и руководство по установке радарного уровнемера NiuBoL

4.1 Широкие сценарии применения радарного уровнемера NiuBoL

Радарный уровнемер воды играет ключевую роль во многих областях благодаря высокой точности и сильной адаптивности к окружающей среде:

• Мониторинг и оповещение о городских подтоплениях: Одно из наиболее распространенных применений. Мониторинг изменений уровня воды в мостовых водопропускных трубах, на низинных дорогах, в дренажных трубах, городских реках и озерах в режиме реального времени. Предоставление актуальных динамических данных для городских систем управления, своевременная выдача предупреждений о подтоплении, обеспечение безопасности жизни и имущества граждан.

• Гидрологические изыскания и борьба с наводнениями: Используется для мониторинга уровня и запаса воды в реках, озерах, водохранилищах, обеспечивая основу для принятия решений по распределению водных ресурсов, борьбе с наводнениями и засухой.

• Сельскохозяйственное орошение: Контролирует уровень воды в каналах и зонах орошения, обеспечивая точное распределение и эффективное использование водных ресурсов.

• Промышленная сфера: Применяется для мониторинга уровня жидкости/воды в нефтяной, химической промышленности, на электростанциях, в городских дренажных системах и других промышленных условиях.

4.2 Метод установки и меры предосторожности для радарного уровнемера NiuBoL

Установка радарного уровнемера относительно проста, но для обеспечения точности измерений следует строго соблюдать следующие два момента:

Обеспечение вертикальности:Убедитесь, что уровнемер установлен строго перпендикулярно поверхности воды. При наклоне амплитуда отраженного сигнала ослабевает, что влияет на дальность и точность измерений.

Избегание помех:Избегайте попадания луча излучения на такие объекты, как края берега реки, трубы, кронштейны, крепежные болты и т. д., которые могут создавать ложные эхо-сигналы, мешающие реальному сигналу от поверхности воды.

Более узкий угол луча (например, 8° у NiuBoL) облегчает предотвращение помех во время установки.

Рекомендуется установка над открытой поверхностью воды; если необходимо установить в волнозащитном колодце, убедитесь, что внутренняя стенка колодца гладкая и находится вне зоны действия угла луча.

Часто задаваемые вопросы (FAQ)

В: Может ли радарный уровнемер действительно достичь миллиметровой точности измерения?О: Да. Благодаря использованию высокочастотных миллиметровых волн (77 ГГц ~ 79 ГГц) и высокого разрешения технологии FMCW, современный радарный уровнемер может достигать точности ±1 мм на коротких дистанциях и в стандартной среде.

В: Влияют ли сильный дождь или густой туман на показания радарного уровнемера?О: По сравнению с ультразвуковыми датчиками, радарные волны минимально подвержены влиянию атмосферных явлений (например, осадков, тумана). Радарный сигнал обладает высокой проникающей способностью, сохраняя стабильную точность измерений.

В: Влияет ли плавающий на поверхности воды мусор (водные растения, бутылки) на радарные измерения?О: Радарный луч обычно охватывает большую площадь поверхности воды, принимая среднее значение от большого количества отраженных сигналов. Отдельные или немногочисленные плавающие объекты существенно не влияют на общие измерения, а бесконтактный метод измерения по своей сути не чувствителен к плавающему мусору.

В: Каков максимальный диапазон действия радарного уровнемера NiuBoL? Подходит ли он для использования на водохранилищах?О: Максимальный диапазон радарного уровнемера NiuBoL достигает 65 метров, что полностью отвечает потребностям крупных рек, водохранилищ, глубоких колодцев или крупных узлов водного хозяйства.

В: Почему радарному уровнемеру нужен чрезвычайно узкий угол луча?О: Узкий угол луча (например, 8°) концентрирует энергию, улучшая соотношение сигнал/шум; что еще важнее, он максимально снижает вероятность попадания луча на элементы конструкции при установке (мосты, берега, стенки труб), предотвращая появление ложных эхо-сигналов.

В: Как обеспечить вертикальность при установке радарного уровнемера?О: Используйте уровень или профессиональный монтажный кронштейн для регулировки. После установки лучше всего просмотреть кривую эха через интерфейс системы, чтобы убедиться в стабильном качестве сигнала.

В: Требуется ли радарному уровнемеру регулярная калибровка? Высока ли частота технического обслуживания?О: Радарный уровнемер выполняет бесконтактные измерения, поэтому обычно частая калибровка не требуется. В нем нет движущихся частей, затраты на обслуживание очень низкие — достаточно лишь регулярно проверять поверхность на наличие грязи или конденсата и подтверждать стабильность установки.

В: Каково энергопотребление радарного уровнемера? Можно ли использовать солнечные батареи?О: Современные радарные уровнемеры (например, NiuBoL с максимальным потреблением 0.6 Вт) ориентированы на низкое энергопотребление. Они отлично подходят для использования с солнечными панелями и аккумуляторами, обеспечивая длительный надежный автономный мониторинг на открытом воздухе.

В: Наносит ли радарный уровнемер радиационный вред человеческому телу?О: Мощность излучения уровнемера NiuBoL чрезвычайно низка, соответствует стандартам безопасности и не наносит вреда человеку или окружающей среде.

В: Что такое слепая зона в радарном уровнемере? Как избежать влияния слепой зоны на измерения?О: Слепая зона — это минимальное расстояние вблизи антенны датчика, на котором точное измерение невозможно. У продукции NiuBoL слепая зона составляет менее 15 см. Это означает, что поверхность воды не должна находиться ближе 15 см к датчику. При установке следует учитывать разницу между максимальным уровнем воды и местом установки.

В11: Какие сертификаты есть у NiuBoL?О11: CE, ISO9001, RoHS и признанные на национальном уровне метеорологические калибровочные сертификаты.

Резюме: Надежный выбор для модернизации водного хозяйства

Радарный уровнемер воды, обладающий высокой точностью, надежностью и уникальными преимуществами бесконтактного измерения, становится основным техническим средством для мониторинга водного хозяйства и систем оповещения о городских подтоплениях. В частности, радарный уровнемер NiuBoL на базе высокочастотной технологии FMCW с миллиметровой точностью, сверхнизким энергопотреблением и малым углом луча предлагает стабильные и эффективные решения для любых задач — от сельскохозяйственного орошения до мониторинга крупных водохранилищ. Прощаясь со многими ограничениями традиционных методов, радарный уровнемер стоит на страже безопасности нашего водного хозяйства силой современных технологий.
