NiuBoL поставляет датчики почвы RS485 и шлюз Modbus в Германию

Компания NiuBoL поставила в Германию интегрированный пакет для мониторинга почвы, состоящий из семипараметрических датчиков почвы NBL-S-TMC-7 и IoT-шлюза TG451. В отличие от ручного инспекционного устройства, этот пакет предназначен для проводного пути передачи данных: датчики на уровне поля, связь по RS485, преобразование шлюзом и последующий доступ к сети.

Упорядоченная система, а не только отдельные продукты

Зонды измеряют температуру почвы, влажность, проводимость, pH и эталонные значения N, P и K, получаемые с помощью EC. TG451 обеспечивает слой соединения между последовательными полевыми устройствами и IP-сетью. Такое сочетание полезно, когда проект требует несколько точек мониторинга и передачи данных через шлюз.

Точки ввода в эксплуатацию RS485 и Modbus

Несколько датчиков могут использовать шину RS485 только в том случае, если у каждого устройства есть уникальный адрес Modbus. Перед установкой интегратор должен записать адрес, назначенный каждому физическому местоположению. Настройки последовательного порта должны совпадать по всей шине, включая скорость передачи, чётность, количество бит данных и стоп-битов. В заказе указана скорость 9600 бит/с для датчика; окончательную карту регистров и формат последовательной передачи следует сверить с документацией к отгрузке.

Раскладка шин имеет значение. Используйте последовательное соединение (daisy chain) вместо звезды, когда это возможно, сохраняйте согласованную полярность A/B, обеспечьте общий опорный потенциал, где это требуется, и применяйте оконечное сопротивление в соответствии с длиной кабеля и уровнем шума на объекте. Почвенные зондовые датчики могут быть IP68, но шлюз — это устройство для помещения/шкафа с защитой IP30. Оно должно находиться в сухом корпусе с соответствующим заземлением, защитой от перенапряжений и доступом для обслуживания.

Что следует протестировать перед выходом системы в онлайн?

Разумный заводской или лабораторный тест проверяет каждый датчик отдельно, изменяет его адрес, затем подключает устройства к одной шине. Шлюз следует протестировать на преобразование Modbus RTU в Modbus TCP с использованием фактических адресов регистров. Наконец, отключите и восстановите питание датчика, чтобы убедиться, что шлюз и хост восстанавливаются без ручной перенастройки.

• Подтвердите, что каждый датчик реагирует только на свой назначенный адрес.
• Прочтите все необходимые регистры и проверьте единицы измерения, порядок байтов и знаковые значения.
• Задокументируйте соответствие между адресом датчика и точкой установки.
• Проверьте сетевую адресацию, правила брандмауэра и выбранный интервал опроса.
• Записывать поведение после отключения RS485, перезапуска шлюза и потери сети.

Границы измерений, которые должны быть в проектной документации

Страница продукта NBL-S-TMC-7 указывает диапазон температуры от -40 до 80 градусов Цельсия, диапазон влажности от 0 до 100%, диапазон проводимости от 0 до 10 000 мкСм/см, диапазон отображения NPK от 0 до 2 000 мг/кг и диапазон pH от 0 до 10. Как и в портативной модели, каналы NPK определяются на основе EC с использованием эмпирических коэффициентов. Они подходят для сравнения и мониторинга тенденций, но не заменяют лабораторный анализ питательных веществ.

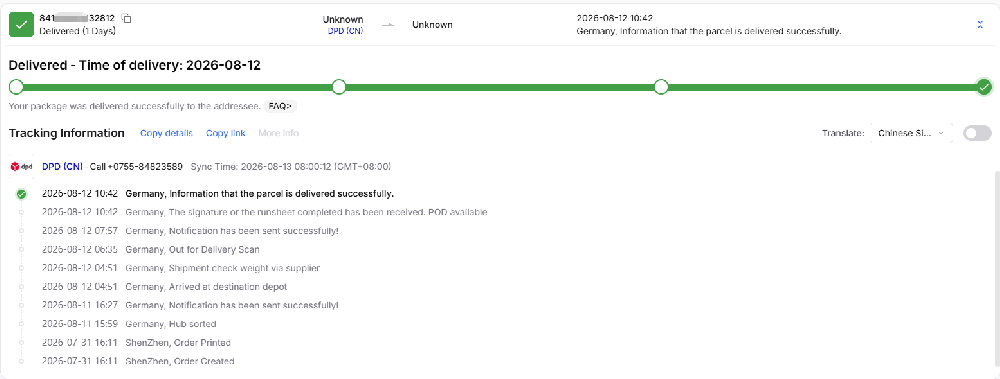

Статус доставки и следующий этап инженерных работ

После получения, приемка на объекте должна проверить размещение зонда, прокладку кабеля, адреса датчиков, сопоставление шлюзов, непрерывность данных и состояние корпуса. NiuBoL может предоставить документацию по датчикам и шлюзам, необходимую инженеру PLC, SCADA или платформы.

Часто задаваемые вопросы о проекте и продукте

Вопрос 1: Могут ли несколько датчиков NBL-S-TMC-7 использовать один и тот же порт RS485?

Да, если дизайн шины и энергетический бюджет подходят, и у каждого датчика есть уникальный адрес. Подтвердите максимальную длину шины, тип кабеля, терминаторы и интервал опроса для фактического объекта.

В2: Понимает ли TG451 автоматически каждое устройство Modbus?

Нет. Параметры последовательного порта и отображение регистров должны быть настроены и протестированы. Совместимость с Modbus определяет транспорт, но это не снимает необходимости отображать каждый регистр и единицу измерения.

Вопрос 3: Можно ли установить шлюз на улице рядом с зондами?

Не без подходящего корпуса. Датчики имеют степень защиты IP68, в то время как указанный TG451 имеет защиту IP30 и должен быть установлен в сухом шкафу с контролируемой проводкой и защитой от перенапряжений.

Вопрос 4: Что необходимо предоставить для повторного предложения?

Укажите конфигурацию датчика, длину кабелей, питающее напряжение, метод подключения шлюза к сети, диапазон сотовой связи, если требуется, конечный протокол, область шкафа и почтовый индекс доставки.

Вопрос 5: Как должен быть принят проект?

Записывать текущие значения с каждого настроенного адреса, проверять сопоставление Modbus TCP, тестировать восстановление после перебоев питания и сети, проверять расположение зондов и сохранять окончательный график адресов/регистров.

Резюме

Эта поставка в Германию представляет собой систему многоточечного мониторинга, а не продажу автономного датчика. Зонды RS485 предоставляют полевые измерения; TG451 обеспечивает уровень шлюза. Инженерная ценность зависит от планирования адресов, сопоставления регистров, защиты шкафов и тестирования восстановления. Эти детали следует согласовать в запросе котировок и акте приёмки, а не оставлять до того момента, когда зонды уже будут установлены.
