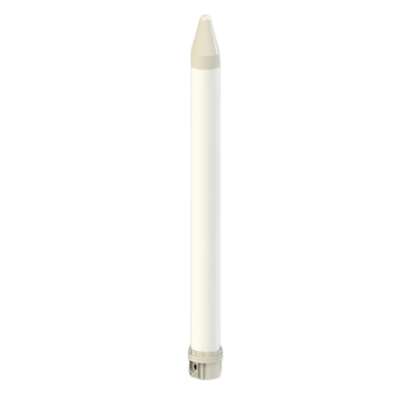

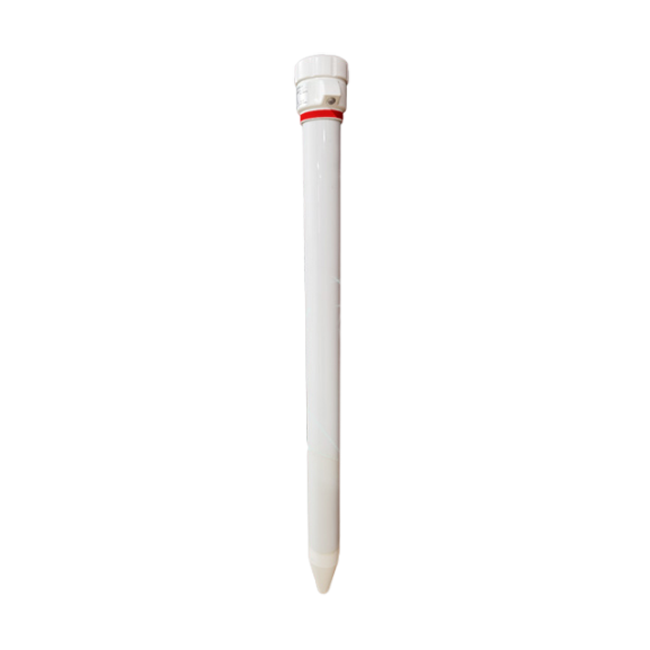

Многоглубинный датчик почвы RS485

Многоглубинный датчик влажности почвы использует принцип FDR, в соответствии с электромагнитной волной, излучаемой монитором в различных диэлектрических коэффициентах изменения частоты материала, измеренной в каждом слое почвы влажности, с использованием высокоточного цифрового датчика температуры, измеряющего температуру каждого слоя почвы. Измеряя температуру и влажность 10 см, 20 см, 30 см, 40 см, 50 см, 60 см слоя почвы одновременно, он подходит для долгосрочного и непрерывного мониторинга репрезентативной почвы; он может быть встроенным DTU и литиевой батареей и может обеспечивать выход RS485, а также может передавать данные на платформу данных Интернета вещей через беспроводную сеть 4G/5G и просматривать данные в режиме реального времени с помощью компьютера и приложения, что удобно и быстро, и в значительной степени отвечает потребностям всех аспектов использования. Это удобно и быстро, что в значительной степени отвечает потребностям различных аспектов использования.

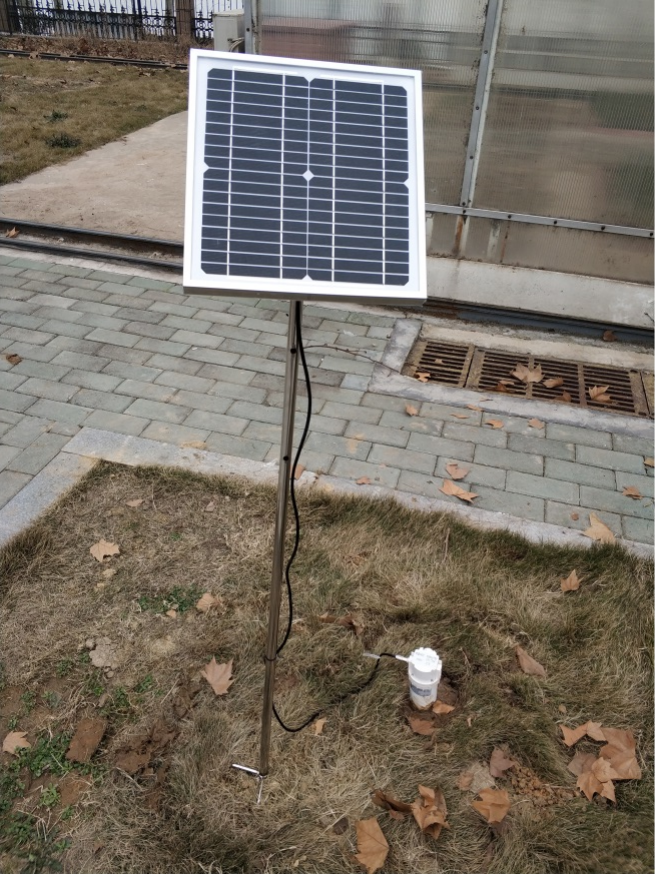

Этот монитор температуры и влажности почвы ( датчик влажности почвы с несколькими глубинами ) имеет много преимуществ, таких как малый вес, простота установки, простота использования, точность измерения. Прибор использует прецизионные датчики и интеллектуальные чипы и состоит из датчика влажности почвы , датчика температуры почвы, солнечного источника питания и передающего устройства.

В настоящее время продукт широко используется для мониторинга и сбора экологической информации в сельском хозяйстве, лесном хозяйстве, охране окружающей среды, водном хозяйстве, метеорологии и других отраслях промышленности, а также применяется для водосберегающего орошения, цветоводства, выпаса трав, быстрого анализа почвы, выращивания растений, контроля теплиц, мелкого земледелия и т. д. с целью удовлетворения потребностей научных исследований, производства, обучения и других связанных с этим работ.

Характеристики многоглубинного датчика влажности почвы

имеет возможность измерения изменений влажности и температуры на разных глубинах, стандартные узлы: глубина 10 см, 20 см, 30 см, 40 см, можно настроить глубину 50 см, 60 см, мониторинг в реальном времени, быстро и удобно;

1. Его можно изготовить с различной глубиной и конфигурацией в соответствии с различными вариантами применения;

2. Использование специальных пластиковых труб из ПВХ, которые могут предотвратить старение и более устойчивы к коррозии, вызываемой кислотами, щелочами и солями в почве;

3. При использовании эпоксидной смолы в качестве герметизирующего материала его можно погружать в воду на длительное время без протечек;

4. Высокая точность измерений, надежная работа, меньшая зависимость от текстуры почвы, подходит для всех видов почв;

5. С многонаправленной защитой от неправильного подключения для линии электропередачи, линии заземления и сигнальной линии;

6. Поддержка цифрового выхода RS485 и беспроводной передачи данных по сети GPRS в соответствии с требованиями;

7. Различные варианты электропитания: источник питания постоянного тока 12–24 В постоянного тока; источник питания от солнечной батареи, встроенный долговечный литиевый аккумулятор для непрерывного питания, емкость источника питания рассчитана на 30 дней без подзарядки (активный режим отчетности, 1 час для 1 отчета);

Технические параметры многоглубинного датчика влажности почвы

1) Диапазон измерения влажности почвы (объемной влажности): сухая почва ~ насыщенная влагой почва, точность лабораторных измерений: ± 3%, точность полевых измерений: ± 5%, разрешение влажности: 0,1%;

2) Диапазон измерения температуры: -40℃～80℃, точность измерения ±0,5℃, разрешение температуры: 0,1℃;

3) Источник питания: дополнительный адаптер постоянного тока 12 ~ 24 В с широким диапазоном напряжения или встроенный литиевый аккумулятор;

4) Режим связи: связь RS485, протокол связи MODBUS (можно установить скорость передачи данных 9600 бод, можно установить адрес 0-255); беспроводная связь GPRS;

5) Проводка: выход RS485 4-проводная система, питание положительное, питание отрицательное, 485+, 485-;

6)Время отклика: отклик в течение 3 с после включения питания;

7) Время стабилизации: около 10 секунд процесса стабилизации после включения питания;

8) Внешние размеры: ϕ63 мм, длина варьируется в зависимости от глубины измерения датчика, стандартная длина составляет около 1000 мм;

9)Принцип измерения датчика: метод отражения в частотной области FDR;

10) Потребляемая мощность: менее 10 мА в статическом режиме, 70 мА при выборке;

11) Условия эксплуатации: 40 ℃ ~ 80 ℃; относительная влажность 0-100%;

12)Среднее время безотказной работы: ≥25000ч;

13) Диапазон чувствительности: 99% считывается с внешней стороны трубки в пределах 10 см;

14) Степень защиты оболочки: эпоксидная смола в качестве герметизирующего материала, наземная часть: IP67; под землей: IP68;

Многоглубинный датчик почвы (многоглубинный датчик почвы ) — это устройство, используемое для мониторинга параметров почвы на разных глубинах, которое может помочь фермерам, любителям садоводства и исследователям лучше понять влажность почвы, температуру, соленость и т. д., чтобы обеспечить интеллектуальное орошение, оптимизировать программы внесения удобрений и управление сельским хозяйством.

 I. Введение в многоглубинный датчик почвы

Многоглубинный датчик почвы обычно представляет собой зонд, который можно вставить в почву, который способен измерять параметры почвы, такие как температура, влажность, pH, проводимость и т. д. на разных глубинах. Эти датчики могут быть проводными или беспроводными; беспроводные датчики могут передавать данные удаленно, в то время как проводные датчики требуют физического подключения к регистратору данных или компьютеру.

 II. Принцип работы многоглубинного датчика почвы

Принцип работы многоглубинного датчика почвы обычно включает следующие этапы:

1. Установка в почву: датчик устанавливается в почву. Многоглубинный датчик почвы обычно включает в себя несколько зондов, каждый зонд устанавливается на разной глубине почвы и может контролировать параметры почвы на разных глубинах одновременно.

2. Сбор данных: Датчик измеряет физические и химические свойства почвы на разных глубинах. Это может включать такие параметры, как влажность почвы, температура, pH и проводимость.

3. Передача данных: Собранные данные могут быть переданы на регистратор данных или компьютер как по проводу, так и по беспроводной связи. Беспроводные датчики обычно используют сенсорные сети и беспроводные коммуникационные технологии для передачи данных.

4. Анализ данных: Собранные данные анализируются для оценки здоровья почвы и определения наличия дефицита питательных веществ, высокой засоленности почвы, недостатка влаги или других проблем с почвой, которые могут повлиять на рост сельскохозяйственных культур.

 Принцип измерения: Датчики измеряют параметры почвы, такие как влажность почвы, температура почвы, соленость почвы и т. д., с помощью различных методов (например, сопротивления, емкости, отражения в частотной области и т. д.).

 Сценарии применения многоглубинного датчика почвы

1. Интеллектуальная система орошения: на основе данных о влажности почвы на разной глубине она может точно контролировать количество поливной воды и время полива, осуществлять интеллектуальное управление орошением, экономить водные ресурсы и повышать урожайность.

2. Мониторинг и управление почвой: Помогите фермерам и любителям садоводства контролировать влажность почвы, температуру, соленость и другие параметры, а также своевременно корректировать удобрения, орошение и другие меры управления для стимулирования роста растений.

3. Научное исследование почвы: используется для углубленного изучения почвы в области научных исследований, чтобы понять закон изменения почвы и способствовать развитию почвоведения.

4. Мониторинг почвенной среды: используется для мониторинга качества почвенной среды, например, для мониторинга содержания загрязняющих веществ в почве, для обеспечения здоровья почвенной среды.

В заключение, многоглубинный датчик почвы является важным инструментом мониторинга почвы, который может осуществлять мониторинг многоглубинных параметров почвы, что дает ценную информацию о состоянии здоровья почвы для сельского хозяйства, интеллектуальных систем орошения, охраны окружающей среды, управления земельными ресурсами и научных исследований. По мере развития технологий эти датчики становятся более точными и простыми в использовании, повышая эффективность и результативность управления почвой.
