Датчик видимости и текущей погоды

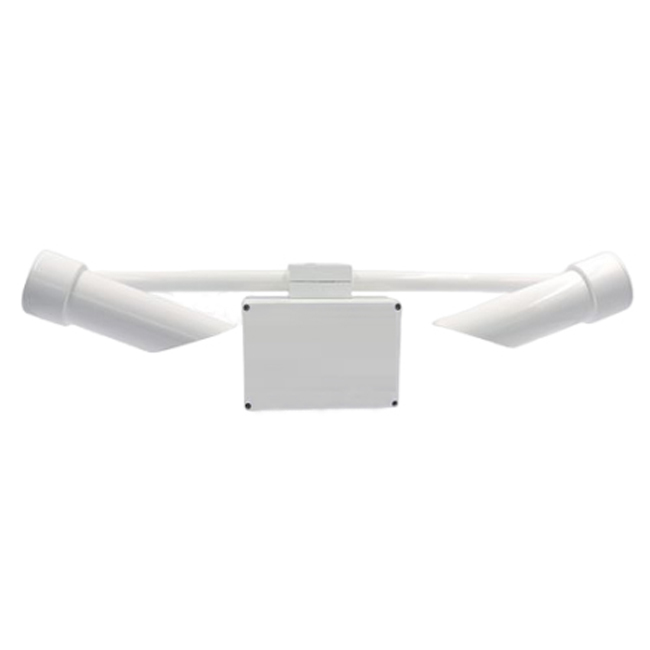

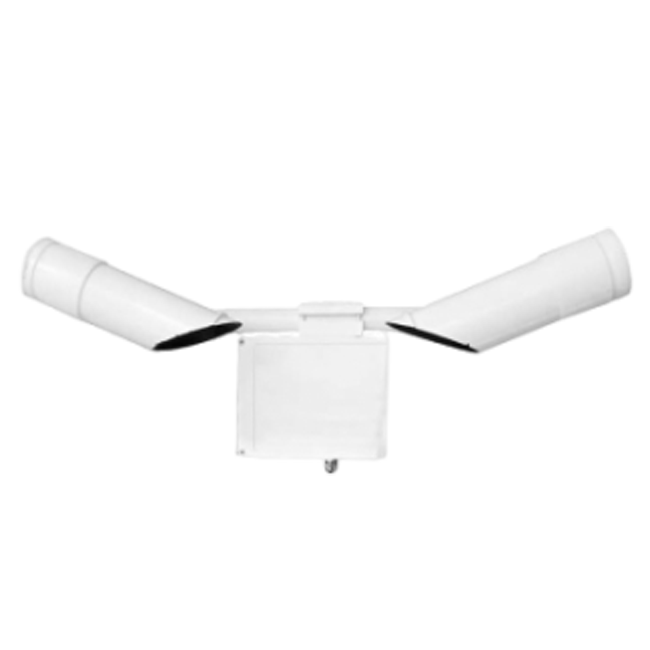

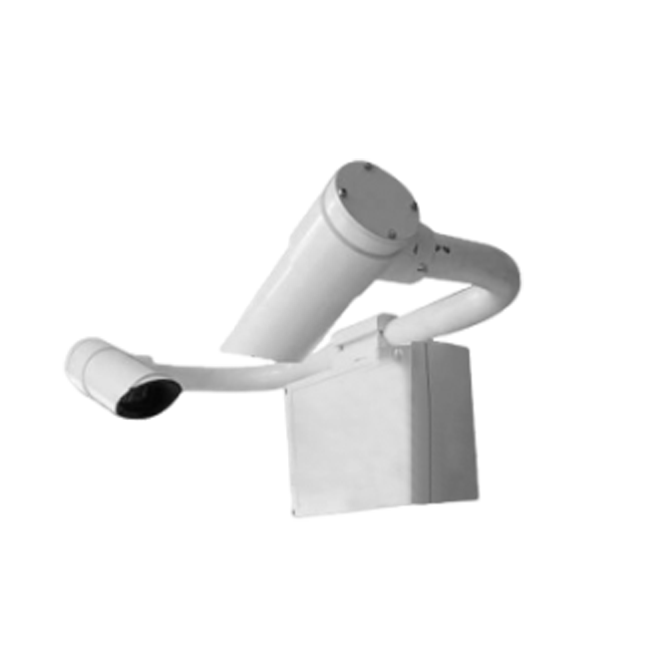

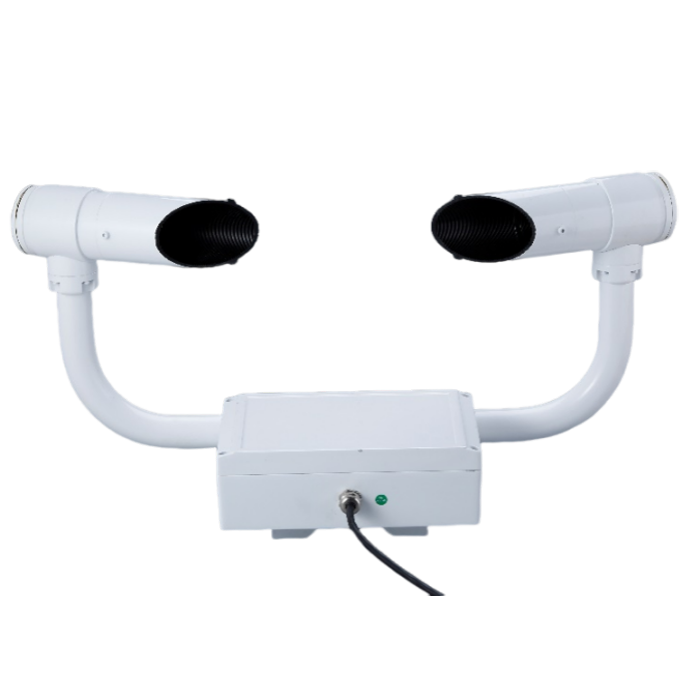

Обзор продукта Датчик видимости и текущей погоды

Датчик видимости и текущей погоды — это новое поколение метеорологического оборудования для мониторинга видимости, работающее на основе усовершенствованного принципа аэрозольного фронтального рассеяния. Как инновационная модернизация традиционного пропускающего прибора видимости, он широко используется на метеостанциях, удаленных автоматических метеостанциях , в аэропортах, на автомагистралях, на воздушных трассах и на крупных судах, а также в других ключевых транспортных зонах, обеспечивая высокоточную и надежную поддержку данных видимости для всех видов сред.

Датчик видимости и текущей погоды — это новое поколение оборудования для мониторинга видимости погоды, работающее на принципе аэрозольного фронтального рассеяния. Он подходит для метеостанций, удаленных автоматических метеостанций , аэропортов, автомагистралей, воздушных трасс, крупных судов и других транспортных секторов, предоставляя вам точные данные о видимости погоды.

Технические характеристики датчика видимости и текущей погоды

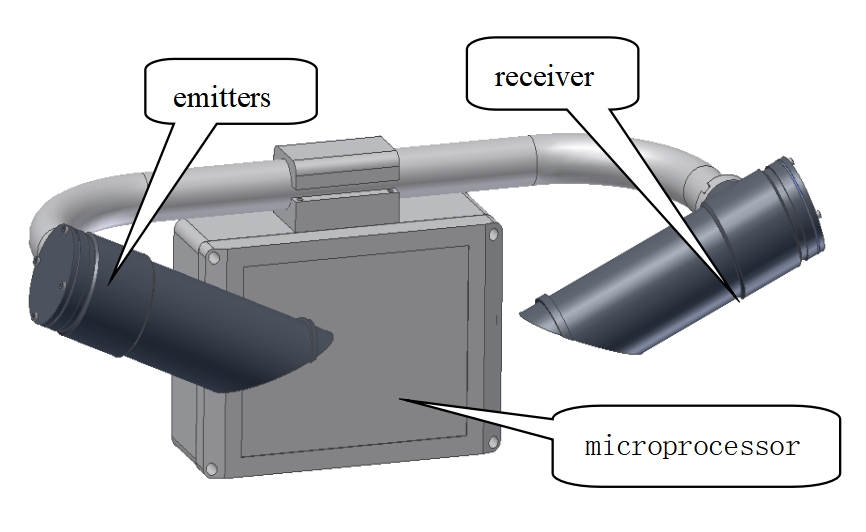

Компоненты системы датчиков видимости и текущей погоды

Передатчик: встроенная лазерная трубка, передает лазерные сигналы наружу под фиксированным углом.

Приемник: Встроенное светочувствительное приемное устройство, принимающее рассеянные сигналы для обеспечения точности данных.

Микропроцессорный блок управления: встроенный микропроцессор измеряет и вычисляет текущее значение видимости и передает данные в режиме реального времени через интерфейс RS-485.

Преимущества датчика видимости и текущей погоды

Высокая помехоустойчивость: уникальная конструкция приемника с двойным рассеиванием эффективно снижает помехи от солнечного света и постороннего света.

Высокий уровень защиты: высококачественный жесткий алюминий и нержавеющая сталь 316, анодированная пассивирующая обработка поверхности, многослойная защита от покраски для обеспечения долговременной стабильной работы.

Конструкция молниезащиты: интерфейс связи и интерфейс питания оснащены молниезащитой для защиты оборудования от повреждения молнией.

Интеллектуальность и стабильность: встроенная схема сторожевого таймера обеспечивает стабильную и надежную долгосрочную работу; микросхема интерфейса связи имеет антистатическую защиту 15 кВ для обеспечения безопасной работы.

Интегрированная конструкция: передатчик света, высокочувствительный приемник света и интеллектуальный микропроцессорный контроллер объединены в единый блок, использующий технологию инфракрасного импульсного света для точного сбора информации о прямом рассеянии аэрозольных частиц в атмосфере.

Точное измерение: интенсивность рассеянного света преобразуется в метеорологическую оптическую дальность видимости (MOR) с помощью усовершенствованных алгоритмов микропроцессора, охватывающих широкий диапазон метеорологических условий от близких до дальних.

Удобная связь: поддерживает питание постоянного тока 12 В и простую передачу данных в центр мониторинга через интерфейс связи RS485, обеспечивая мониторинг и анализ в режиме реального времени.

Основные характеристики датчика видимости и текущей погоды

Высокоточные измерения: технология инфракрасного импульсного света в сочетании со специальными алгоритмами математического моделирования точно рассчитывает метеорологическую оптическую дальность видимости (MOR), гарантируя, что точность измерений достигает 2% на расстоянии ≤2 км и ±10% на расстоянии 2–10 км.

Широкая адаптивность: диапазон рабочих температур от -40 ℃ до 80 ℃, относительная влажность 0–95%, уровень защиты IP65, возможность использования в различных суровых условиях, включая прибрежные районы.

Конструкция с низким энергопотреблением: среднее энергопотребление составляет всего 0,8 Вт, поддерживает питание от аккумулятора или солнечной панели, прост в использовании в отдаленных районах или необслуживаемых объектах, подходит для питания от аккумулятора или солнечной панели.

Удобное обслуживание: оптическая линза имеет специальное покрытие, уменьшающее накопление пыли, цикл очистки составляет до 3 месяцев, что снижает затраты на обслуживание.

Интеллектуальная связь: поддержка интерфейса связи RS485, использование стандартного протокола MODBUS, скорость передачи данных 9600 бод, для обеспечения стабильной и надежной передачи данных.

Стабильность и надежность: встроенная схема контроля, стабильная долговременная работа, среднее время безотказной работы более 18 000 часов.

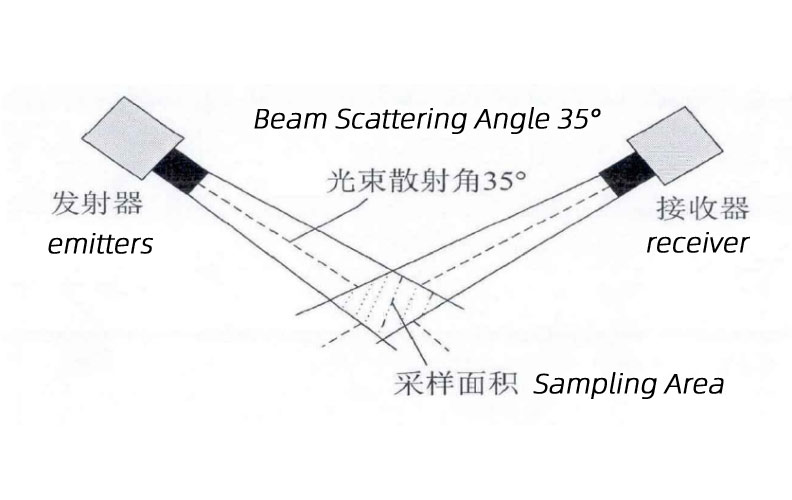

Принцип фронтального рассеяния: измерение рассеянного света вперед под углом менее 90 градусов с фокусировкой на эффекте рассеяния вблизи центрального фронтального угла рассеяния, точно отражая местные атмосферные условия.

Точная область выборки: пересечение передающего и принимающего оптических путей определяет точную область выборки, гарантируя точность и актуальность данных.

Высокая адаптивность: обеспечивает высокоточную оценку видимости в пределах 100 км в условиях тумана, дымки, мглы, пыльных бурь и осадков, а также учитывает эффекты молекулярного рассеяния на больших расстояниях, что гарантирует научную достоверность данных.

Сценарии применения датчика видимости и текущей погоды

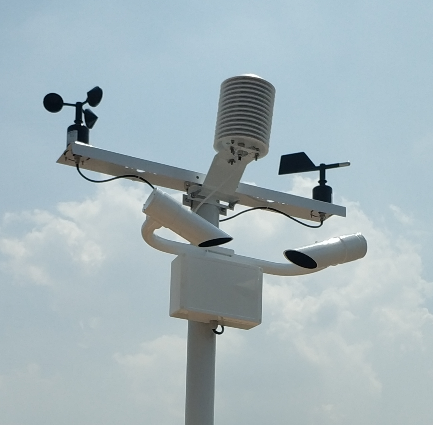

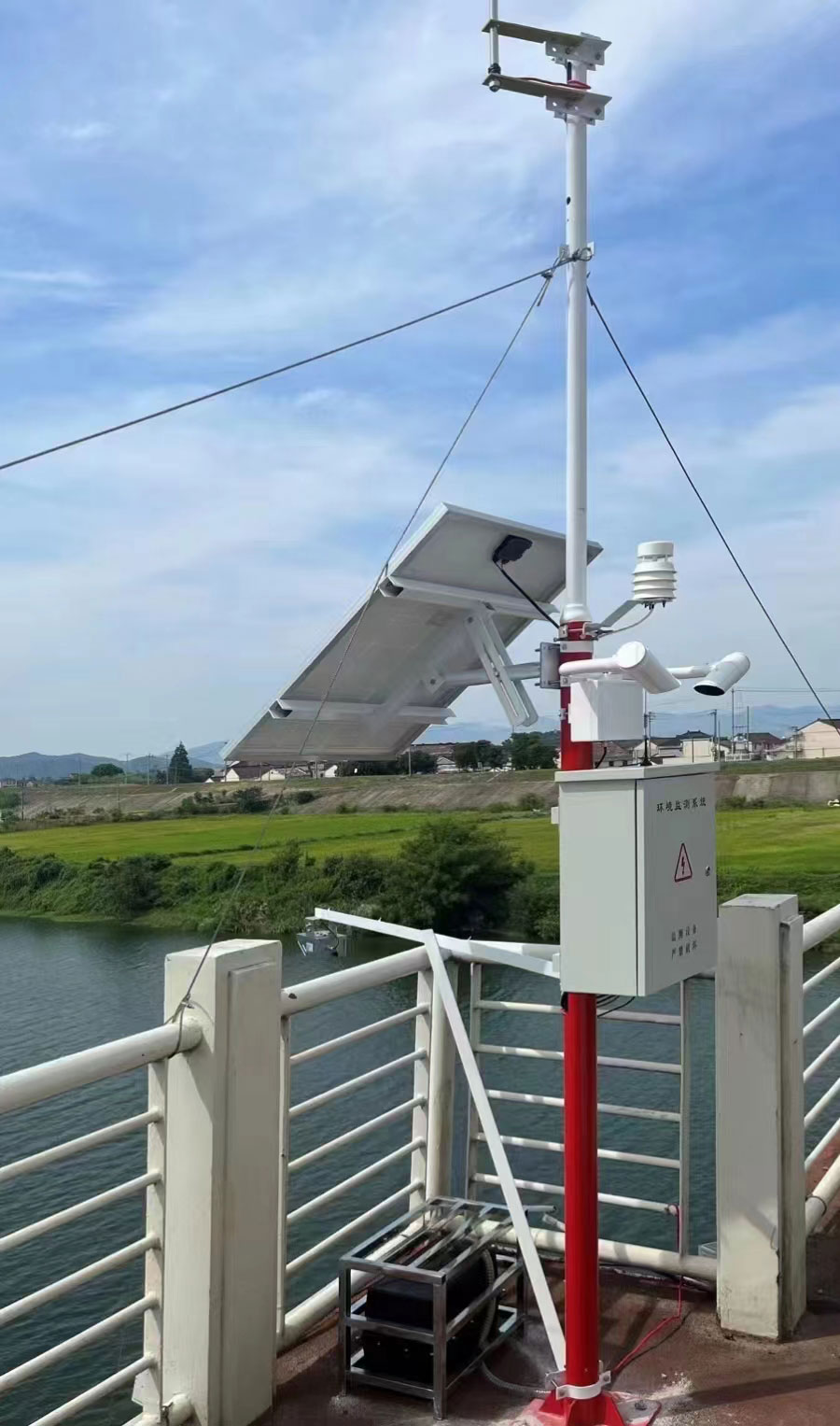

Метеорологический мониторинг: метеостанции, дистанционные автоматические метеостанции , предоставляющие данные о погоде и видимости в режиме реального времени.

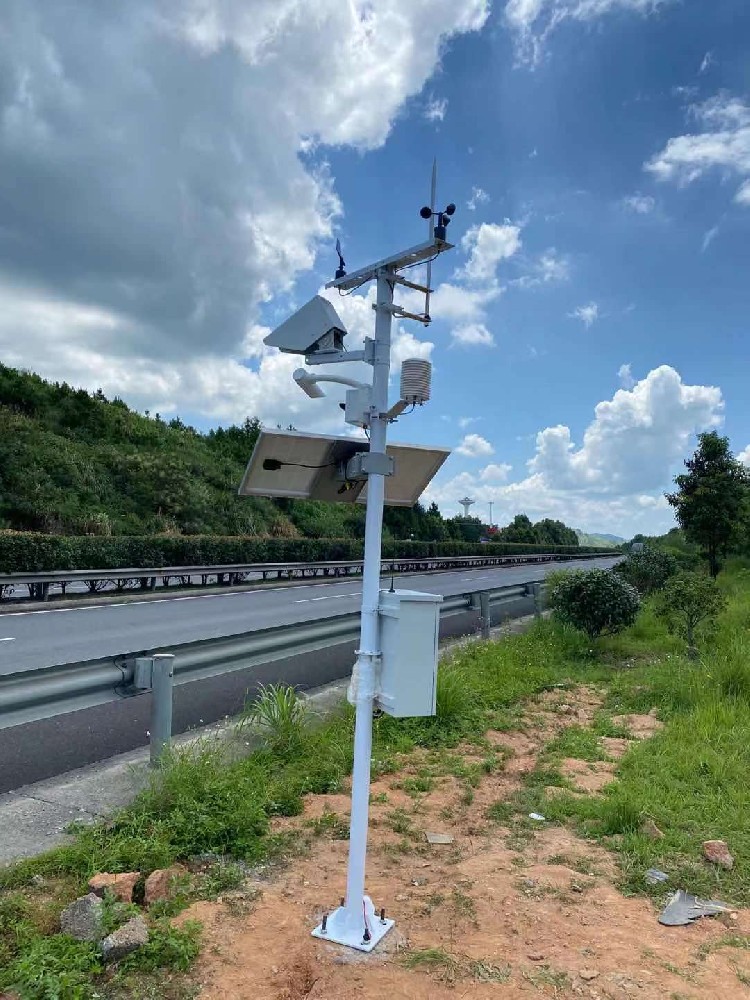

Транспорт: аэропорты, автомагистрали, воздушные пути, крупные суда, обеспечивающие безопасность и бесперебойность движения.

Мониторинг окружающей среды: различные станции мониторинга окружающей среды, мониторинг качества воздуха и изменений видимости.

Как использовать датчик видимости и текущей погоды и меры предосторожности:

Как использовать датчик видимости и текущей погоды?

1. Установка и подключение

Место установки: Выберите открытое, беспрепятственное и репрезентативное для средних метеорологических условий в зоне мониторинга место для установки. Избегайте установки вблизи источников загрязнения, чтобы уменьшить ошибки.

Подключение источника питания: Для обеспечения стабильного и надежного питания датчика используйте источник питания постоянного тока напряжением 12 В.

Коммуникационное соединение: Используйте трехпроводной коммуникационный кабель RS485 для соединения датчика с верхним компьютером в центре мониторинга. В соответствии со стандартными параметрами конфигурации протокола MODBUS, такими как скорость передачи данных.

2. Конфигурация системы

Встроенные команды: через терминал дисплея или программное обеспечение хост-компьютера используйте несколько наборов встроенных команд для настройки параметров системы и управления функциями системы. Это включает в себя настройку диапазона измерений, частоты выборки данных, протокола связи и т. д.

Настройки программного обеспечения: настройте соответствующие параметры приема и обработки данных в программном обеспечении верхнего компьютера центра мониторинга, чтобы гарантировать, что данные, отправляемые датчиками, могут быть получены в режиме реального времени и точно проанализированы.

3. Мониторинг и регистрация данных

Отображение в реальном времени: программное обеспечение верхнего компьютера отображает значения метеорологической видимости и информацию о состоянии в реальном времени, что позволяет персоналу, осуществляющему мониторинг, своевременно получать информацию о погодных условиях.

Запись данных: включите функцию записи данных, чтобы сохранять данные мониторинга в базе данных регулярно или в режиме реального времени для последующего анализа и обработки.

Предостережения

1. Адаптивность к окружающей среде

Температура и влажность: убедитесь, что датчик работает в указанном диапазоне температур (от -40 ℃ до 80 ℃) и влажности (относительной влажности 0–95 %), чтобы избежать влияния экстремальных условий на работу датчика.

Защита: Датчик имеет степень защиты IP65, но все равно необходимо обращать внимание на воду и влагу, избегать длительного погружения в воду или воздействия сильной коррозионной среды.

2. Техническое обслуживание и чистка

Регулярная очистка: в зависимости от использования окружающей среды и частоты использования, регулярная очистка оптической линзы для предотвращения попадания пыли, соляного тумана, масла и других загрязняющих веществ на точность измерений. Обычно рекомендуется проводить очистку раз в 3 месяца или регулировать цикл очистки в соответствии с фактической необходимостью.

Проверьте калибровку: Регулярно калибруйте датчик, чтобы обеспечить точность и надежность данных измерений. Конкретный метод и период калибровки можно узнать в руководстве по эксплуатации или у производителя.

3. Электробезопасность

Меры молниезащиты: датчик имеет конструкцию молниезащиты, однако в районах, подверженных грозам, все равно необходимо уделять внимание молниезащите, чтобы избежать повреждения оборудования в результате ударов молнии.

Антистатичность: при подключении и эксплуатации обращайте внимание на антистатичность, чтобы избежать повреждения цепи статическим электричеством.

4. Другие меры предосторожности

Избегайте помех: во время установки и использования не допускайте воздействия на датчик сильных электромагнитных полей, высокочастотных сигналов и других источников помех.

Резервное копирование данных: регулярно создавайте резервные копии данных мониторинга, чтобы предотвратить потерю или повреждение данных.

Профессиональная эксплуатация: Рекомендуется, чтобы работы по установке, настройке и техническому обслуживанию выполнялись профессионалами, чтобы обеспечить нормальную работу датчика и точность данных измерений.

Благодаря вышеприведенному введению вы сможете получить более полное представление о том, как использовать датчик видимости и текущей погоды, а также о мерах предосторожности. В процессе использования обязательно следуйте инструкциям по эксплуатации продукта и соответствующим спецификациям, чтобы обеспечить безопасную, стабильную и надежную работу датчика.

Советы по покупке:

Датчик видимости и текущей погоды идеально подходит для мониторинга метеорологической видимости. Его высокая точность, стабильность и адаптивность к окружающей среде обеспечат вам большое удобство в работе. Свяжитесь с нами сегодня для индивидуального решения.
