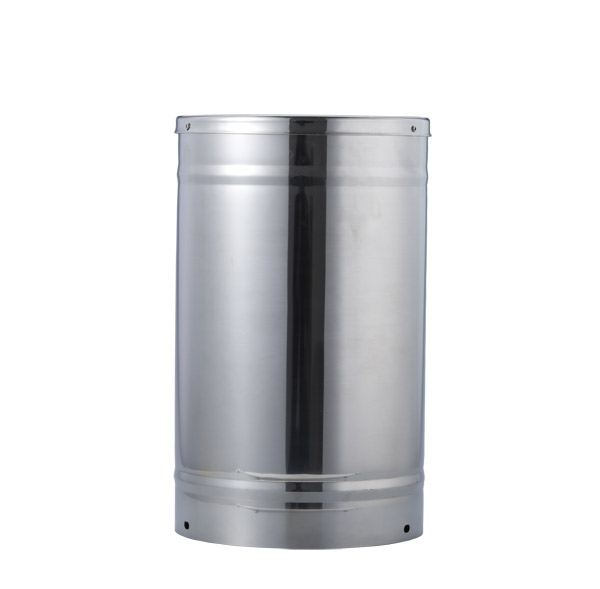

RS485 опрокидывающийся ковшовый дождемер — это тип дождемера, который использует протокол связи RS485 для передачи данных. Опрокидывающиеся ковшовые дождемеры широко используются для измерения осадков, а добавление возможности связи RS485 позволяет осуществлять удаленный мониторинг и интеграцию с системами сбора данных. Вот как обычно работает опрокидывающийся ковшовый дождемер RS485:

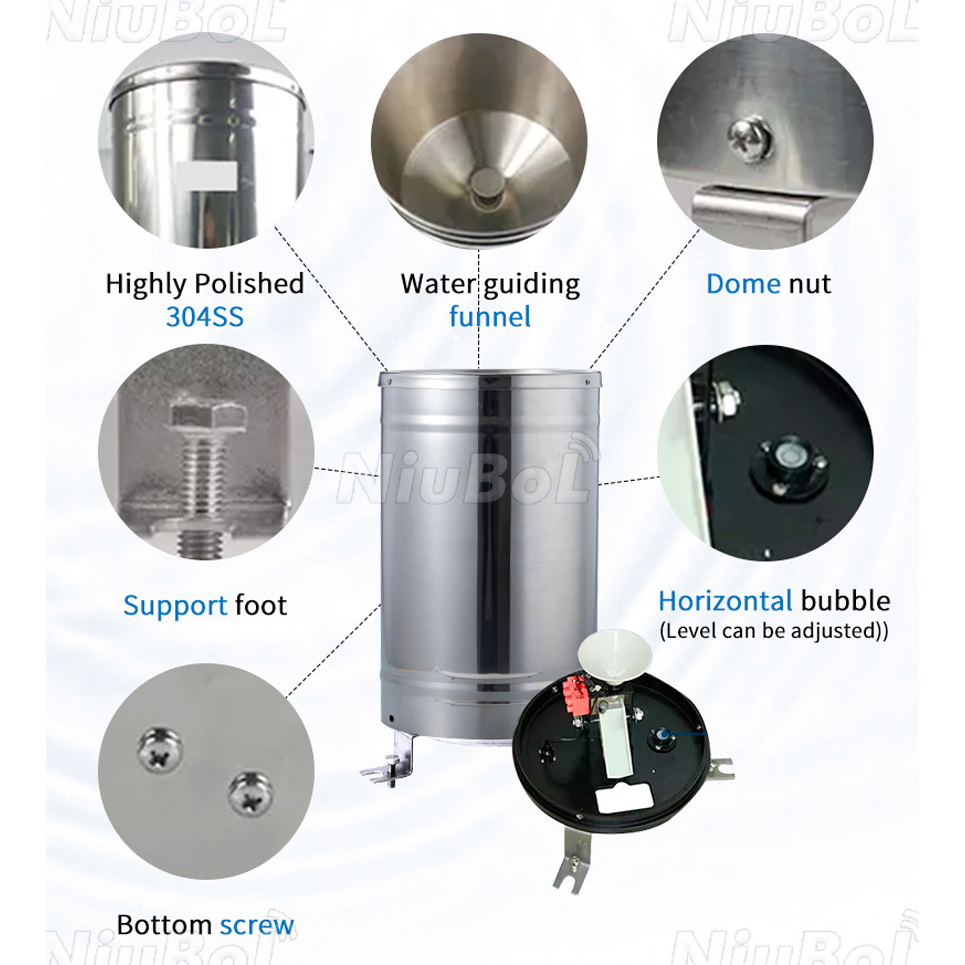

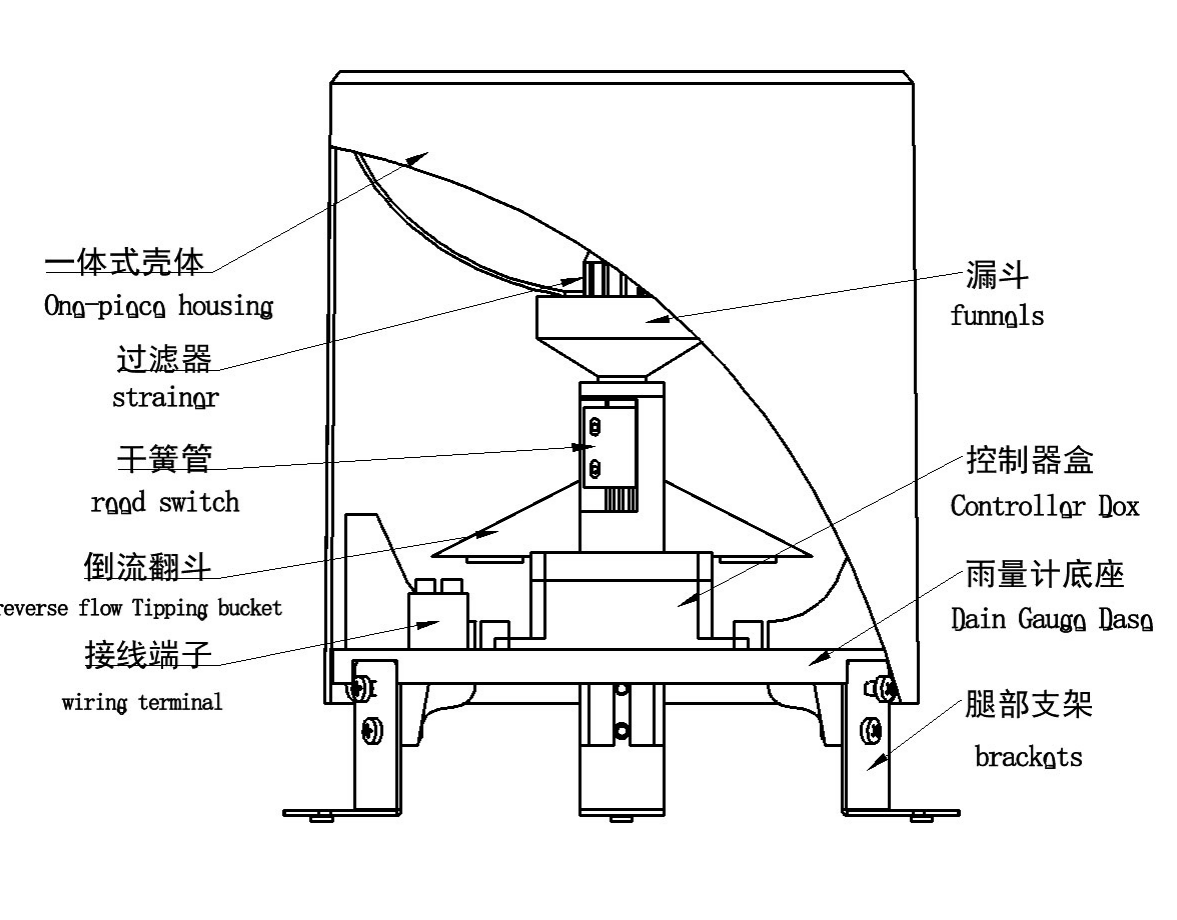

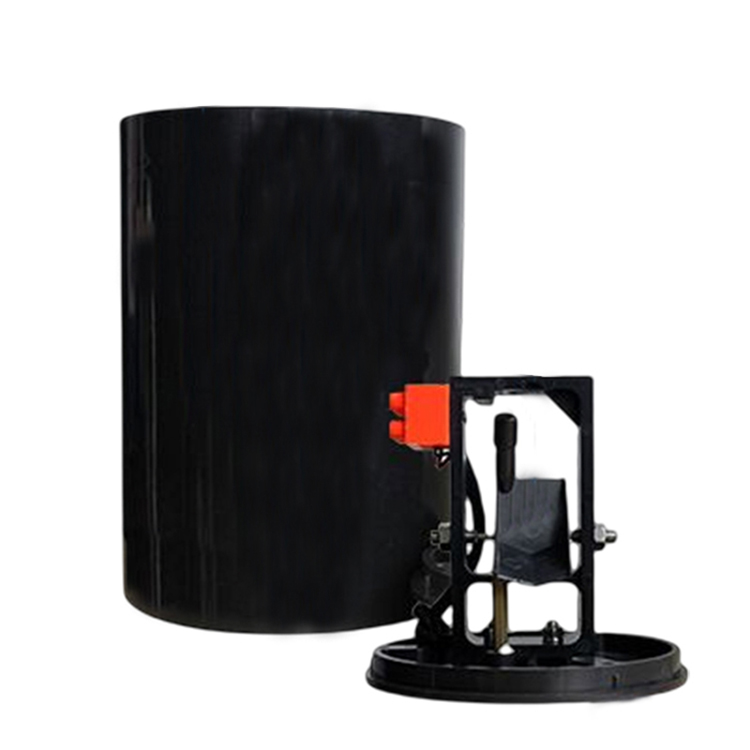

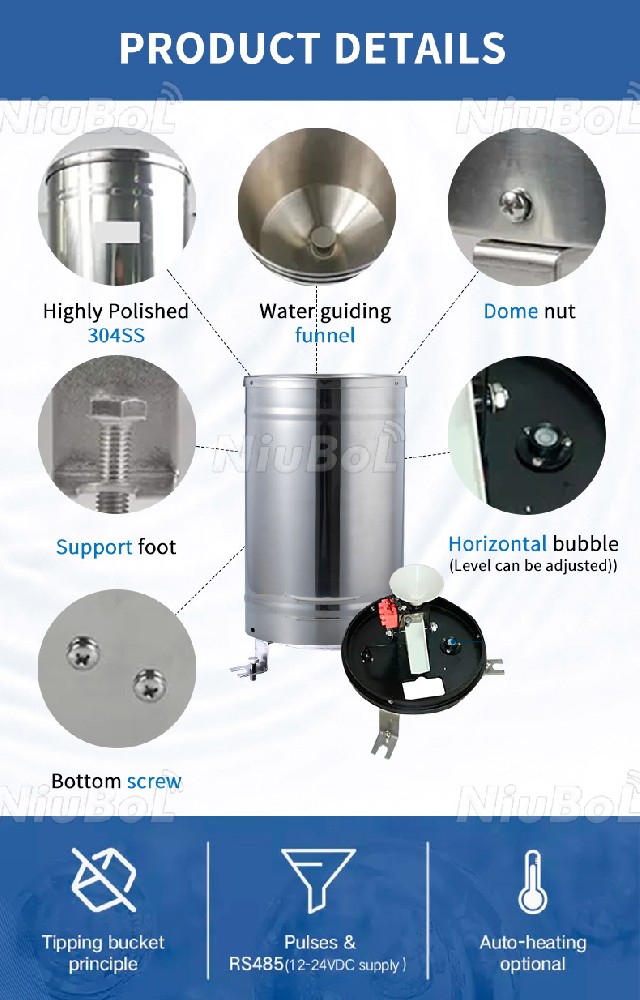

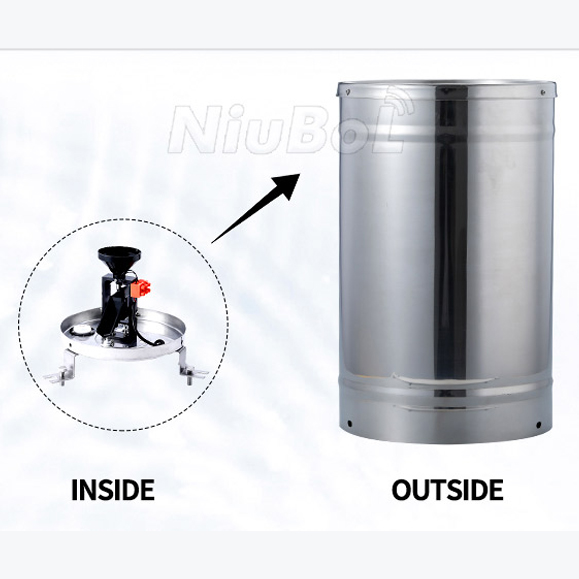

 1. Механизм опрокидывающегося ковша: дождемер состоит из воронки, которая собирает дождевую воду и направляет ее в механизм с опрокидывающимся ковшом. Каждый раз, когда собирается определенное количество дождевой воды (обычно 0,2 мм или 0,01 дюйма), ковш наклоняется, и герконовый переключатель или другой датчик обнаруживает наклон.

 2. Обработка данных: События опрокидывания подсчитываются и обрабатываются внутренней схемой дождемера для расчета общего количества осадков, выпавших за определенный период.

 3. Связь RS485: дождемер оснащен интерфейсом RS485, что позволяет ему взаимодействовать с другими устройствами по сети. Протокол RS485 обеспечивает двунаправленную передачу данных на большие расстояния и поддерживает подключение нескольких устройств в одной сети.

 4. Проводка: дождемер подключается к другим устройствам, таким как регистраторы данных, ПЛК или компьютеры, с помощью витых пар для связи RS485. Стандарт RS485 использует дифференциальную сигнализацию для надежной связи в промышленных условиях.

 5. Передача данных: дождемер отправляет накопленные данные об осадках в виде цифровых сигналов с использованием протокола RS485. Эти данные передаются синхронно, что обеспечивает надежную и точную связь.

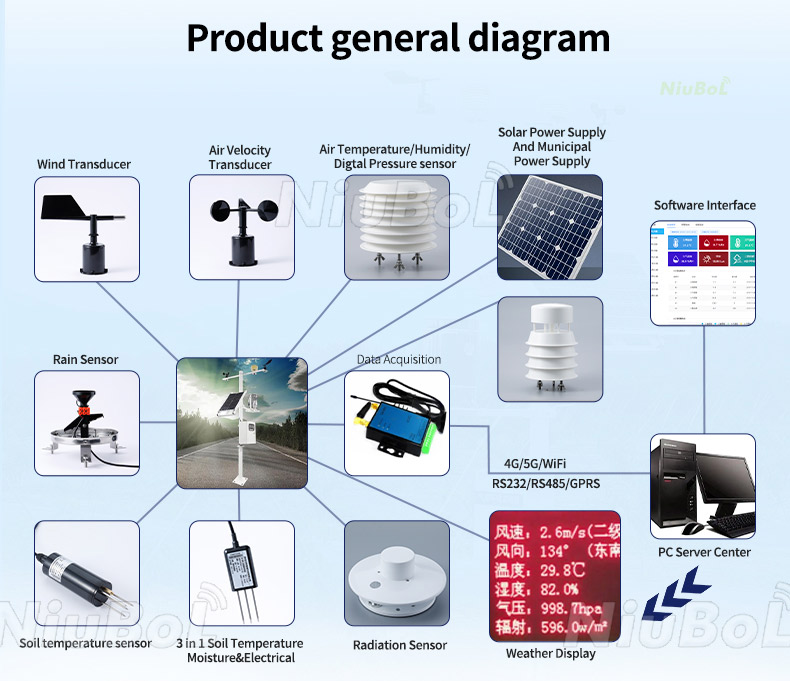

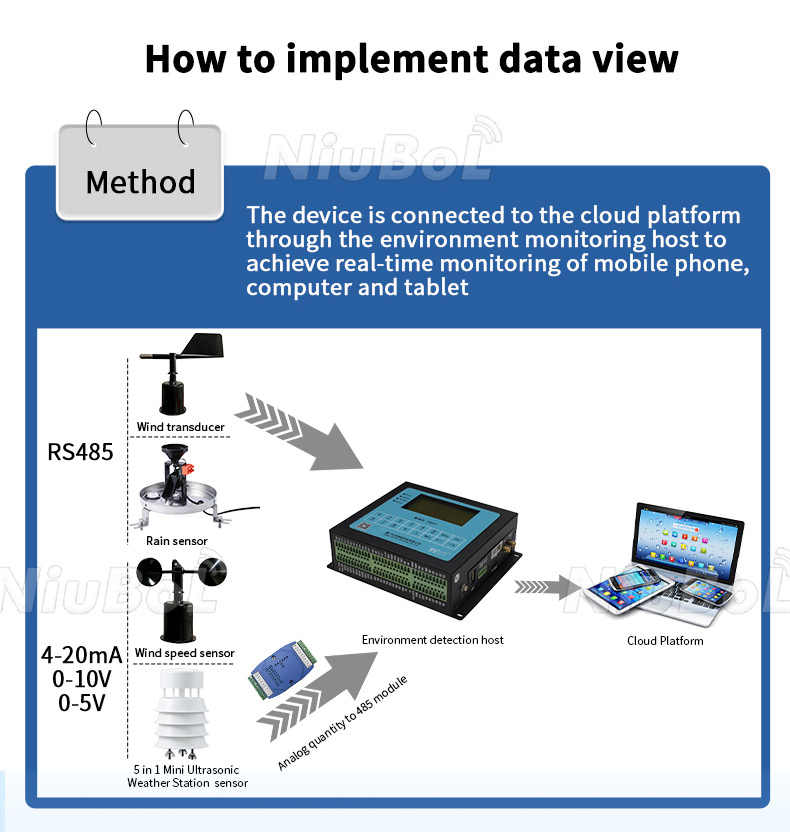

 6. Сеть RS485: несколько устройств RS485, включая другие дождемеры или датчики окружающей среды, могут быть подключены к одной сети. Каждое устройство имеет уникальный адрес, и главное устройство может запрашивать данные у определенных подчиненных устройств или отправлять команды для управления ими.

 7. Интерпретация данных: Приемное устройство декодирует поток данных RS485 и обрабатывает накопленную информацию об осадках. Эти данные могут быть зарегистрированы, отображены на пользовательском интерфейсе или использованы для дальнейшего анализа и принятия решений.

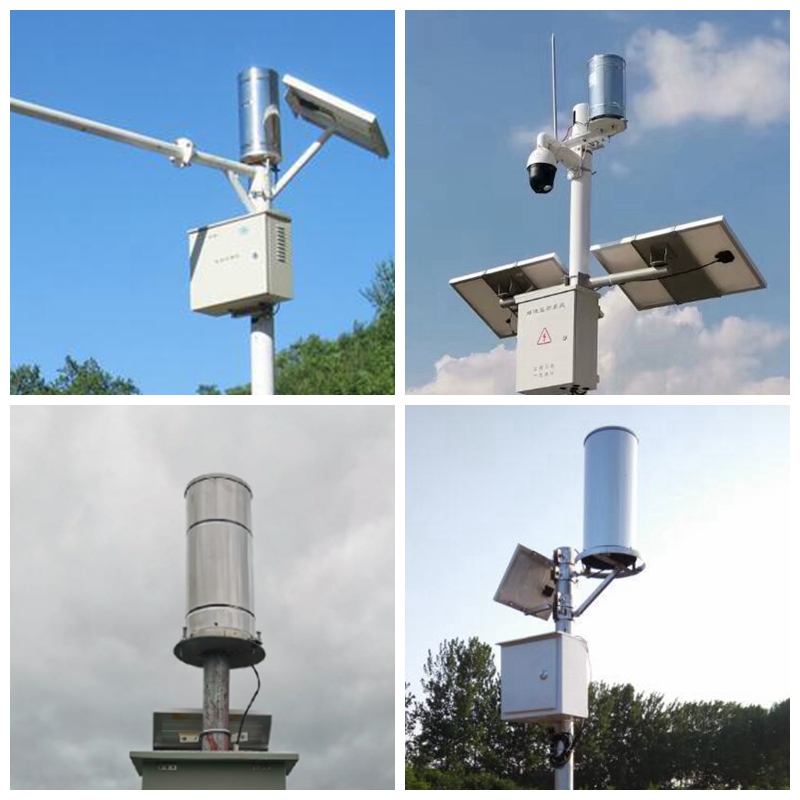

 Опрокидывающиеся дождемеры RS485 обычно используются в сетях гидрологического мониторинга, сельскохозяйственных приложениях и экологических исследованиях, где необходим удаленный сбор данных об осадках в режиме реального времени. Возможность связи RS485 обеспечивает эффективную интеграцию в более крупные системы мониторинга и контроля, позволяя комплексное управление водными ресурсами и условиями окружающей среды.

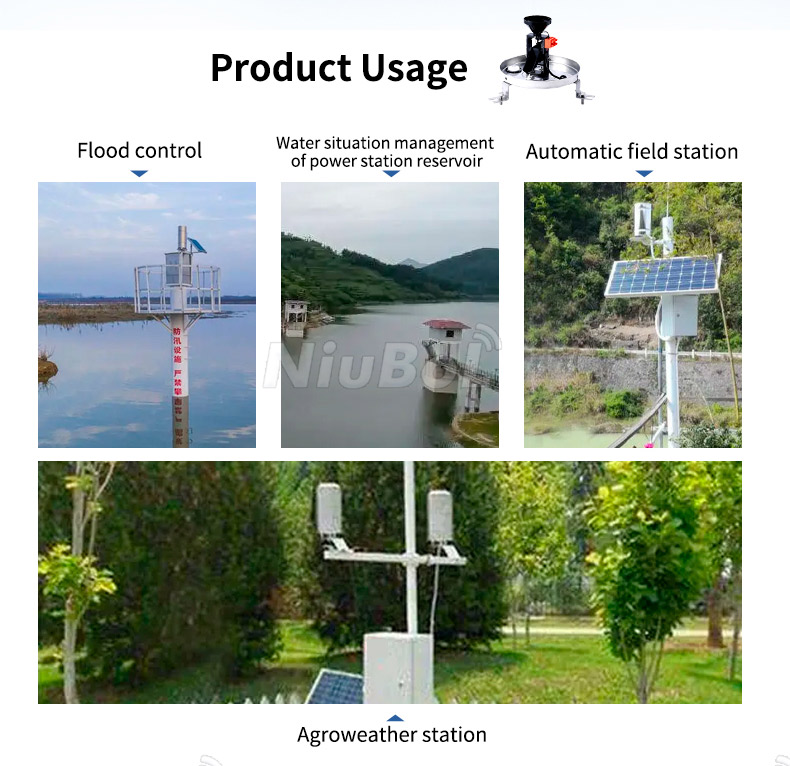

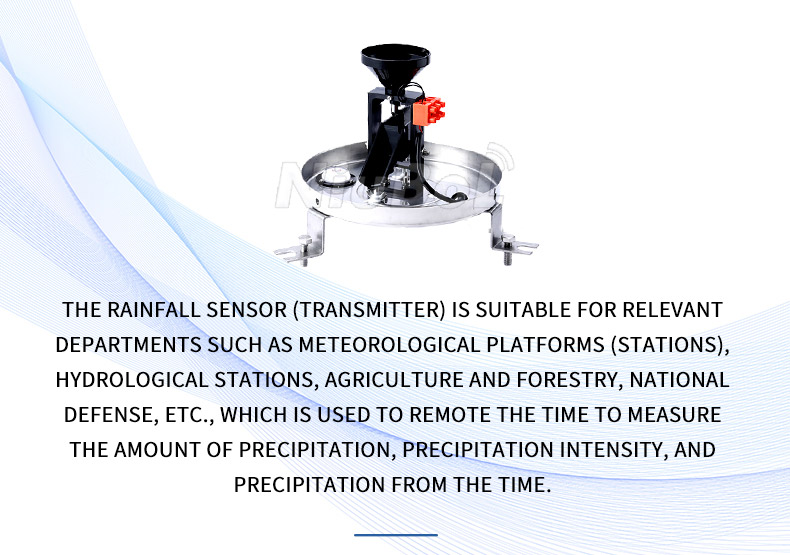

Основные области применения дождемера с опрокидывающимся ковшом включают в себя:

1. Метеорологические наблюдения: используются для мониторинга и регистрации осадков, предоставляя данные для прогнозирования погоды и климатических исследований.

2. Гидрологический мониторинг: используется для измерения количества осадков с целью оценки гидрологических условий, таких как поверхностный сток и риск наводнений.

3. Сельскохозяйственное орошение: используется для мониторинга осадков и принятия решений по управлению орошением в сельском хозяйстве.

Роль и ценность опрокидывающегося дождемера включает в себя:

1. предоставление точных данных об осадках для создания основы для исследований и прогнозирования в метеорологии, гидрологии и других областях.

2. мониторинг количества осадков для оценки потребностей в таких областях, как риск наводнений, управление водными ресурсами и орошаемое земледелие.

3. поддерживать исследования изменения климата путем анализа климатических тенденций посредством долгосрочных наблюдений за изменениями количества осадков.

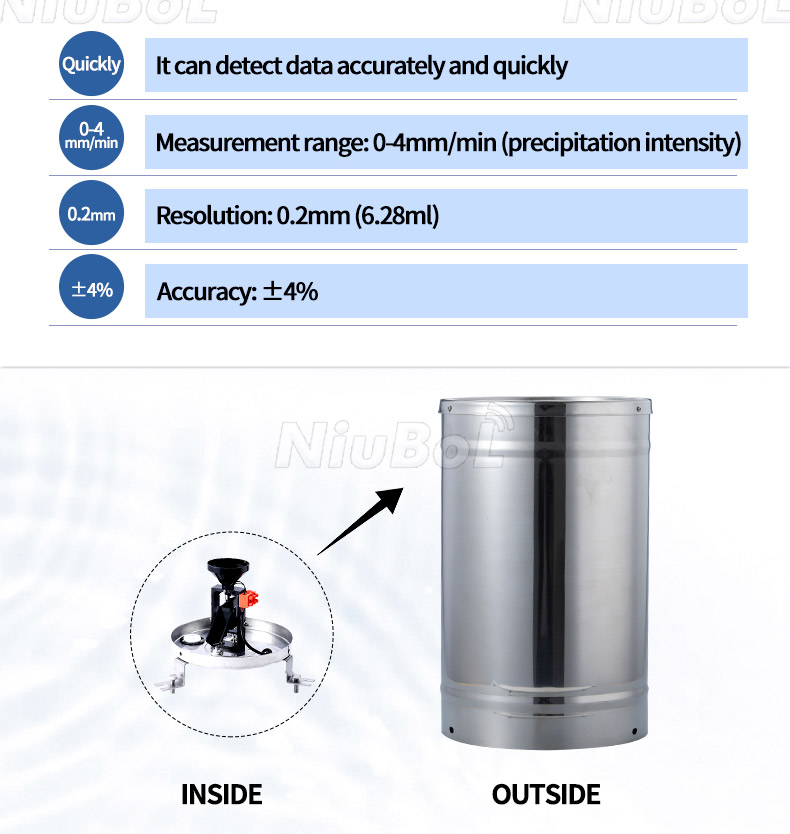

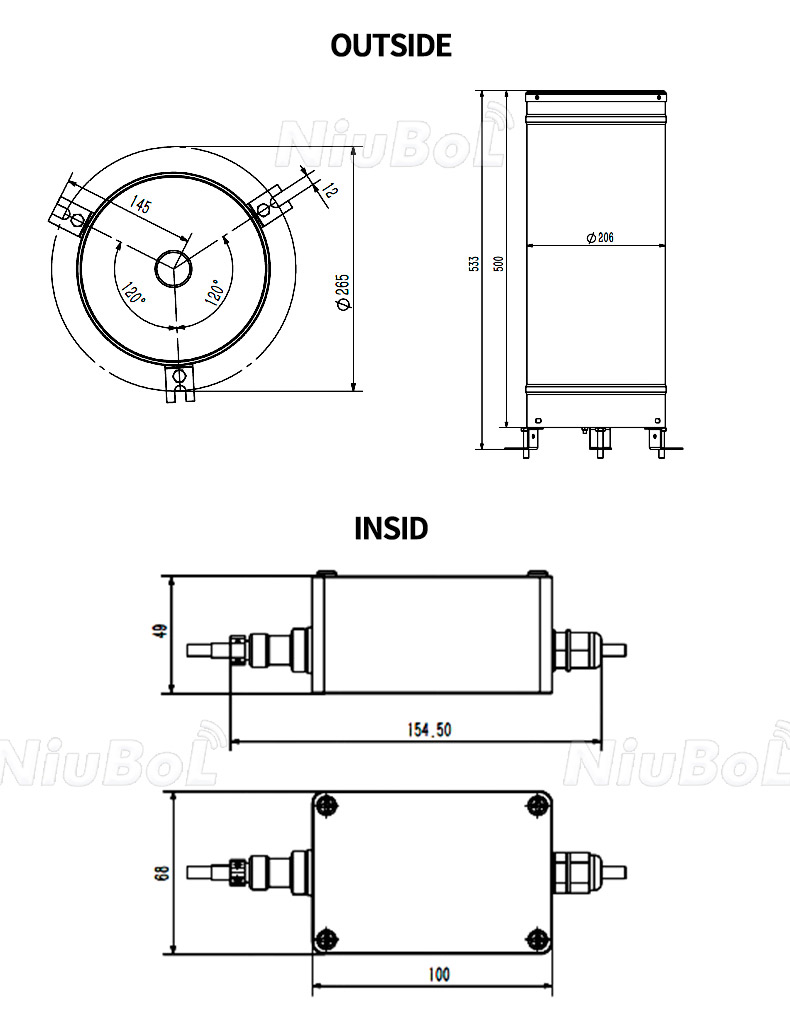

Технические данные дождемера с опрокидывающимся ковшом

NBL-W-ARS-Tipping-bucket-raingauge-instruction-manual.pdf

NBL-W-RS-Rain-sensors-instruction-manual-V4.0.pdf
