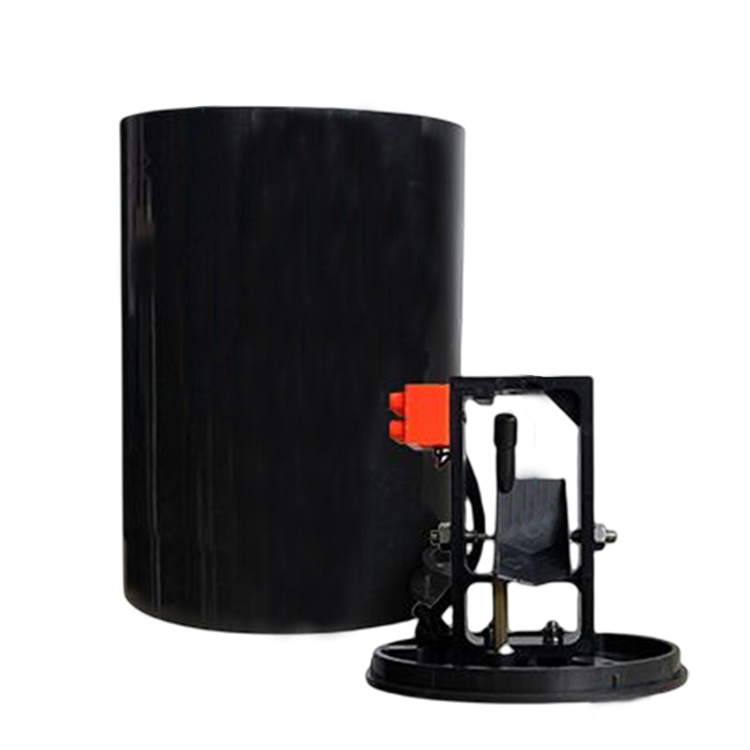

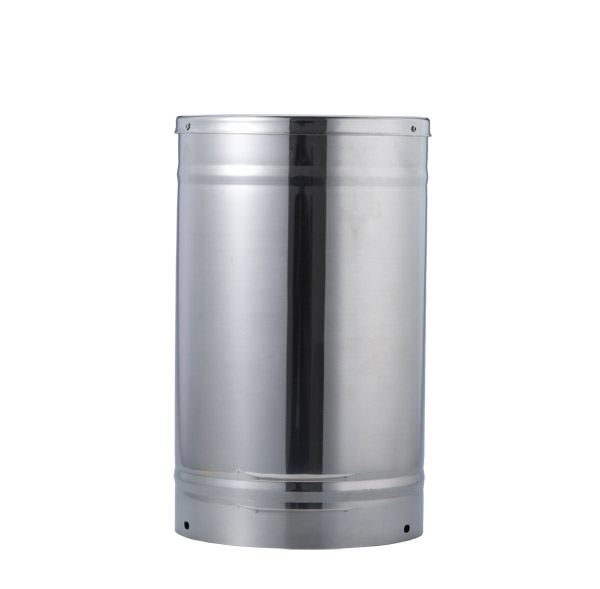

4-20 мА опрокидывающийся ковшовый дождемер

4-20 мА опрокидывающийся ковшовый дождемер — это тип дождемера, который использует токовую петлю 4-20 миллиампер (мА) для передачи аналоговых сигналов, представляющих измерения осадков. Вот как обычно работает опрокидывающийся ковшовый дождемер 4-20 мА:

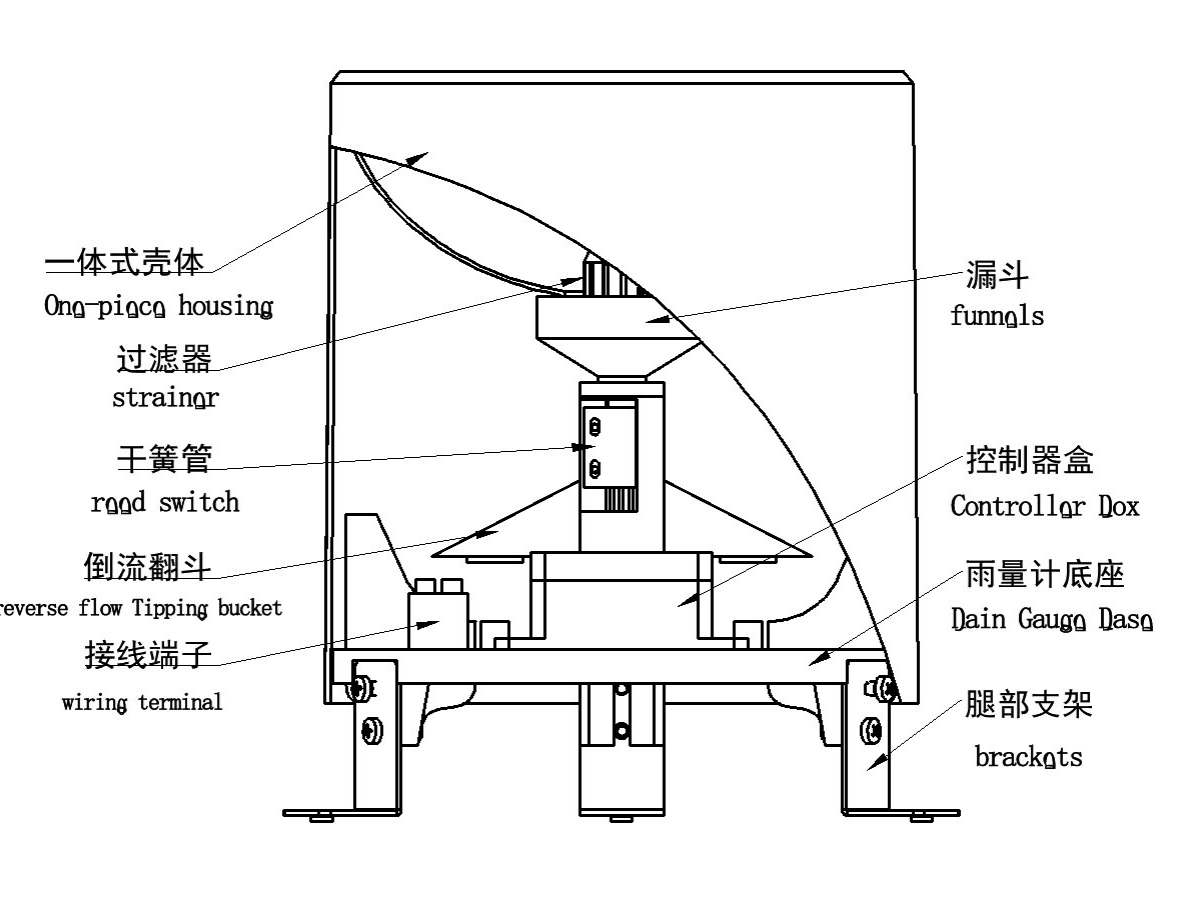

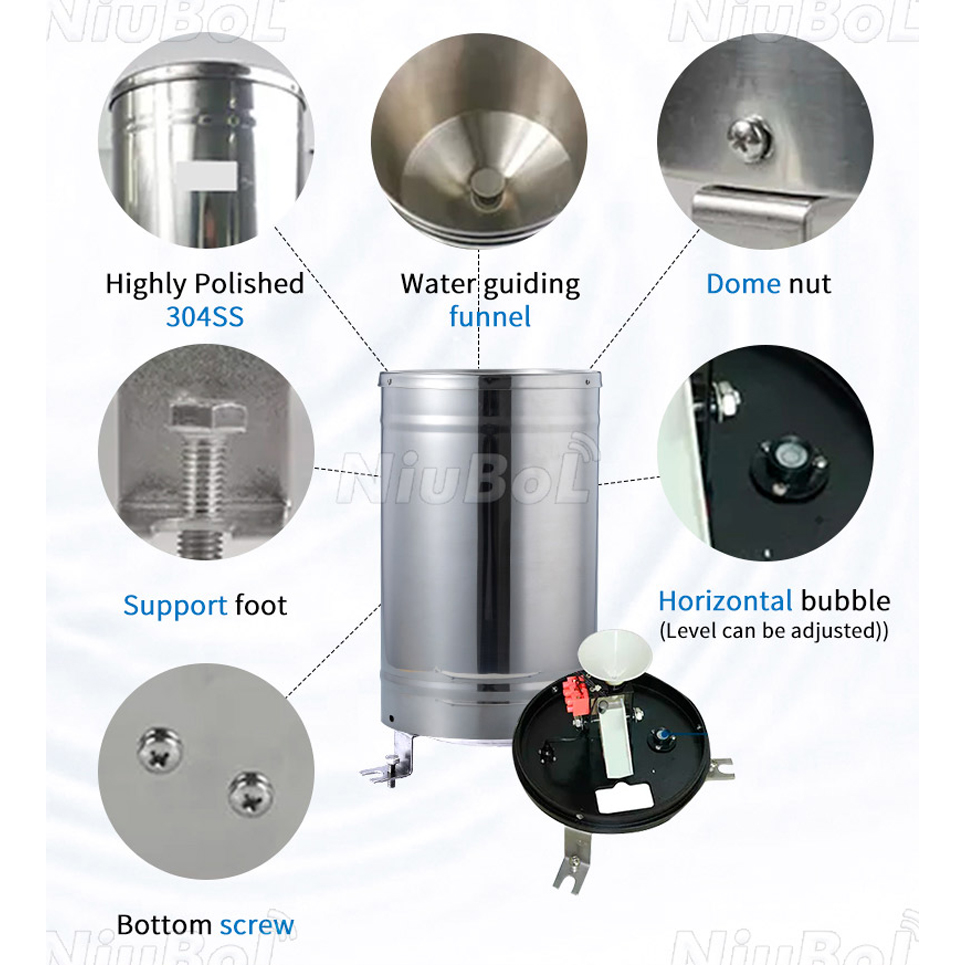

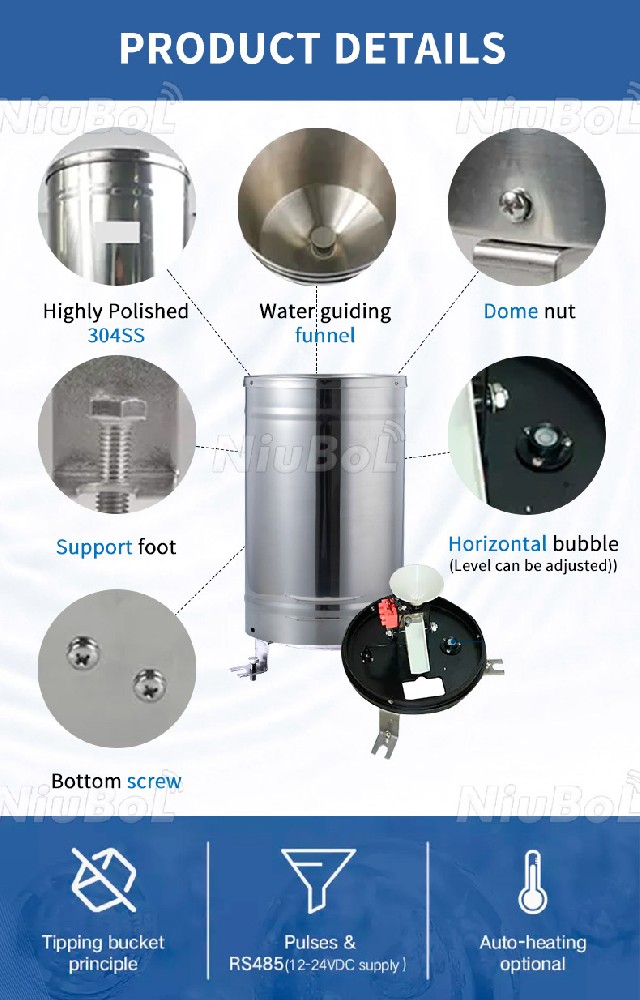

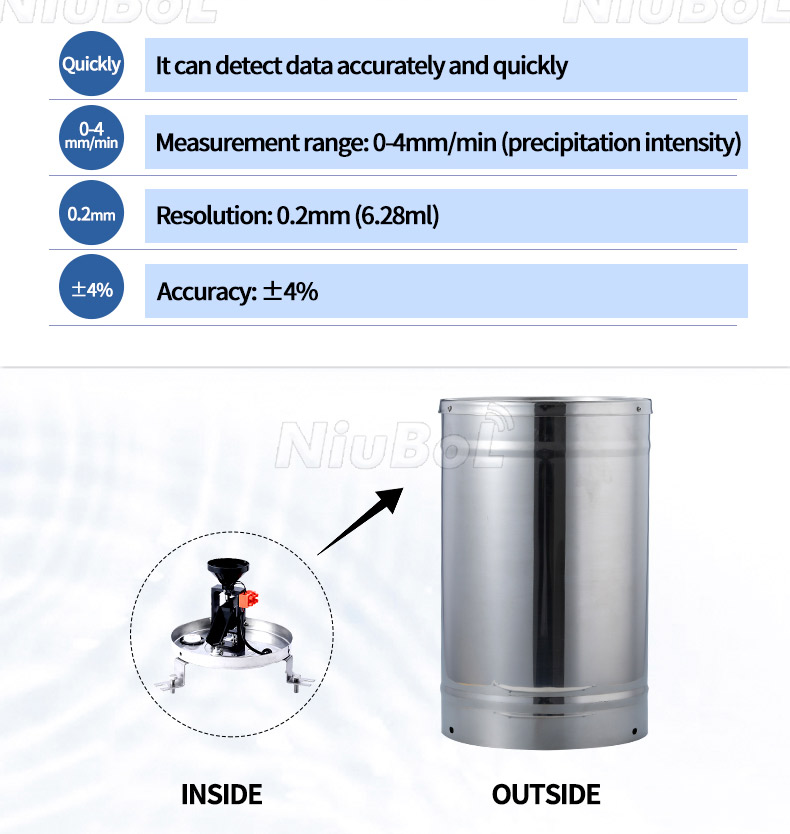

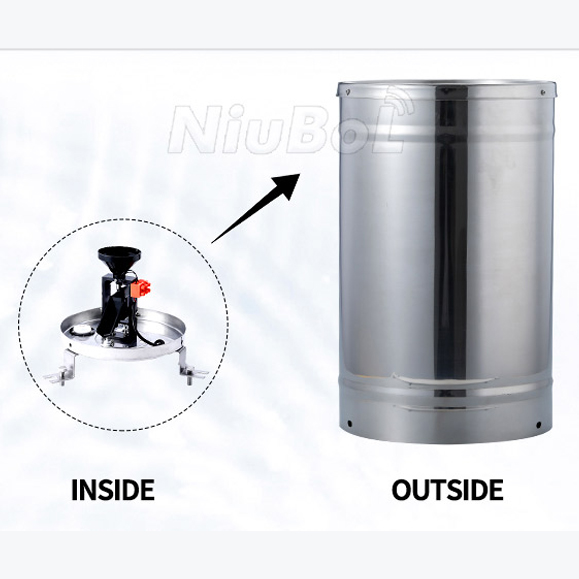

 1. Механизм опрокидывающегося ковша: дождемер состоит из воронки, которая собирает дождевую воду и направляет ее в механизм опрокидывающегося ковша. Каждый раз, когда собирается определенное количество дождевой воды (обычно 0,2 мм или 0,5 мм), ковш наклоняется, и герконовый переключатель или другой датчик обнаруживает наклон.

 2. Преобразование сигнала: события опрокидывания подсчитываются и обрабатываются внутренней схемой дождемера для расчета накопления осадков за определенный период. Затем эта информация преобразуется в аналоговый сигнал.

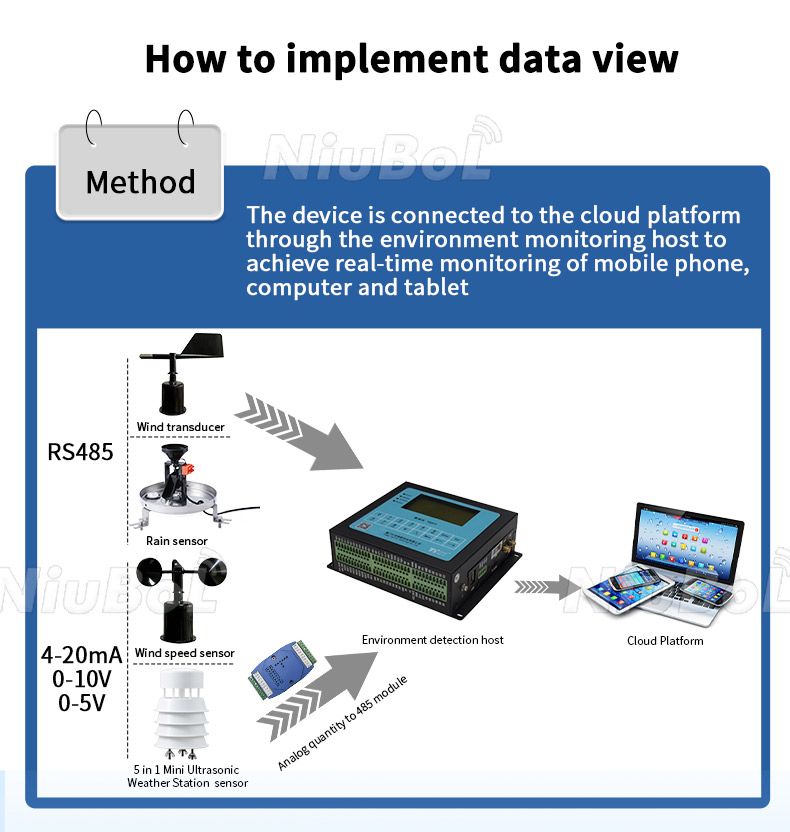

 3. Токовая петля: дождемер подключается к принимающему устройству, такому как регистратор данных или система управления, с помощью двухпроводной токовой петли. Дождемер модулирует ток в петле для представления измеренного количества осадков.

 4. Проводка: дождемер подключается последовательно с источником питания и приемным устройством. Для токовой петли обычно требуется всего два провода, что упрощает установку и снижает восприимчивость к электрическим помехам на больших расстояниях.

 5. Сигнал тока: дождемер отправляет измеренную информацию об осадках в виде токового сигнала 4-20 мА. Величина тока линейно соответствует измеренному количеству осадков в указанном диапазоне. Например, 4 мА могут означать отсутствие осадков, а 20 мА могут означать максимальное количество осадков.

 6. Приемное устройство: Приемное устройство отслеживает ток в контуре и преобразует его обратно в сигнал напряжения для обработки. Затем это устройство может отображать, регистрировать или дополнительно манипулировать данными об осадках по мере необходимости для целей мониторинга или управления.

 7. Диапазон измерений: токовый сигнал 4–20 мА имеет стандартизированный диапазон от 4 мА до 20 мА, что обеспечивает легкую интеграцию с различными типами промышленных приборов и систем управления.

Применение опрокидывающегося дождемера 4-20 мА

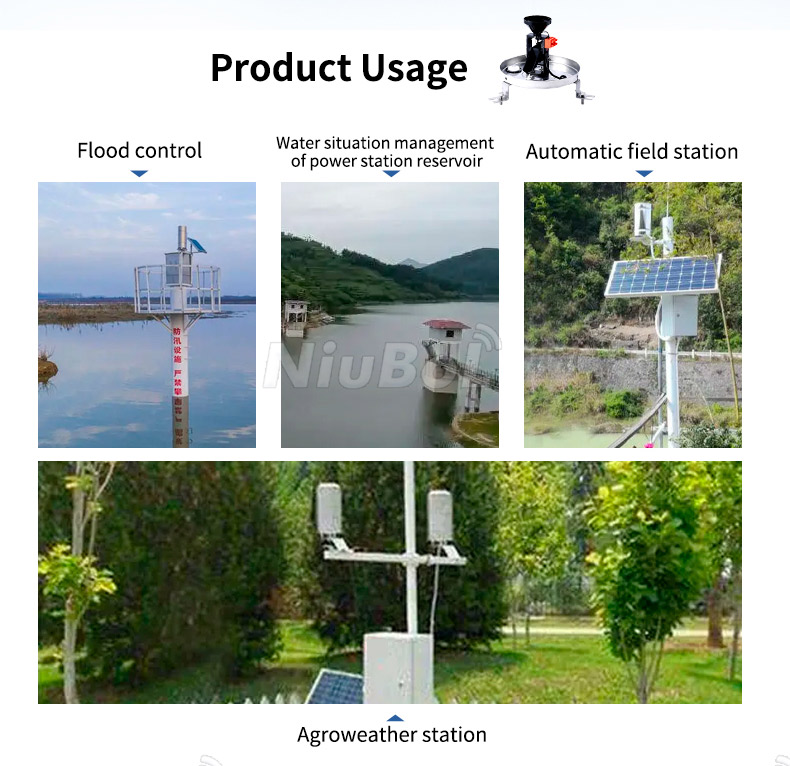

 4-20 мА опрокидывающийся ковшовый дождемер - это своего рода прибор для измерения осадков, выходной сигнал которого составляет ток 4-20 мА, который имеет такие преимущества, как высокая точность, высокая стабильность и низкие затраты на обслуживание. Ниже приведены основные области применения опрокидывающегося ковшового дождемера 4-20 мА:

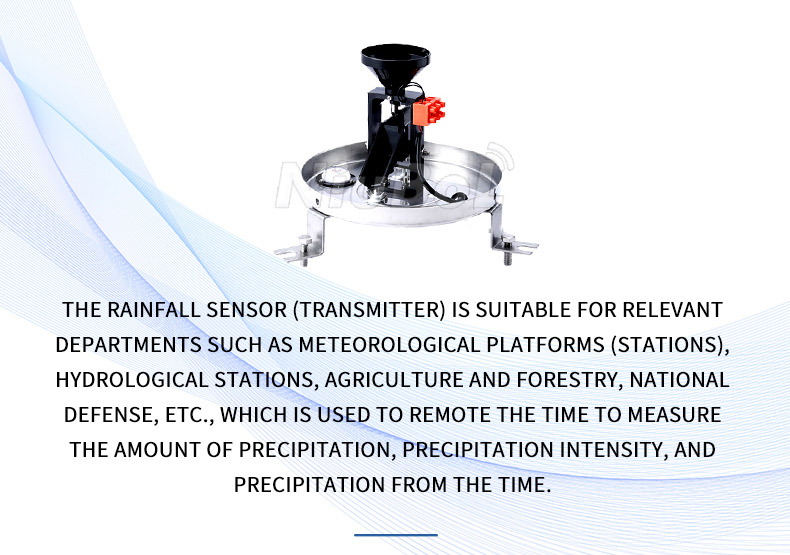

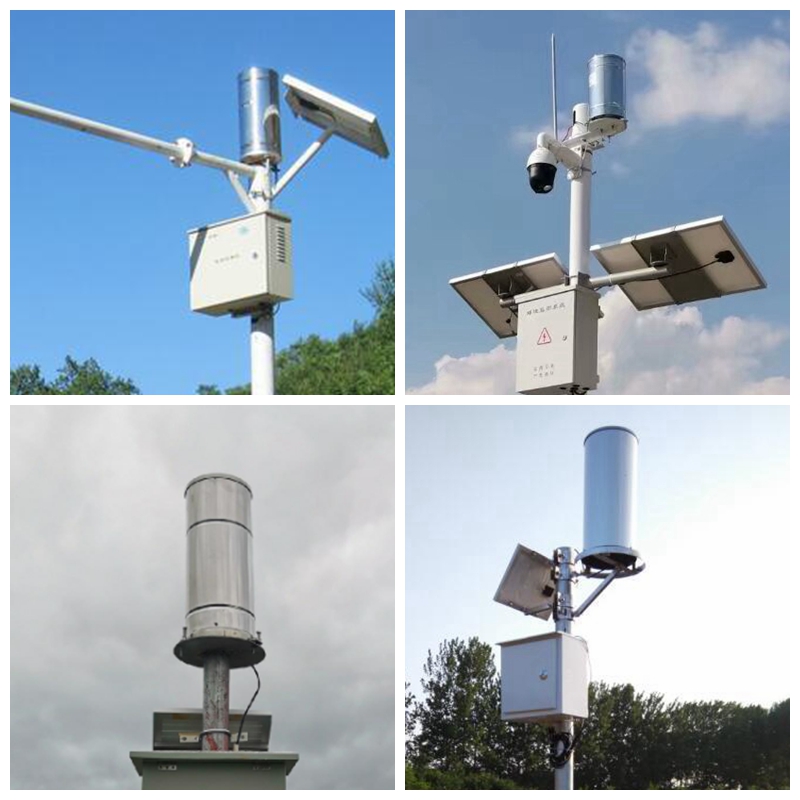

 Метеорологический мониторинг: станции метеорологического мониторинга могут использовать осадкомер с опрокидывающимся стаканом 4–20 мА для мониторинга количества осадков, частоты осадков и других метеорологических параметров с целью предоставления данных для прогнозирования погоды и исследований изменения климата.

 Гидрологический мониторинг: станция гидрологического мониторинга может использовать осадкомер с опрокидывающимся стаканом 4-20 мА для контроля уровня воды, расхода и других параметров рек, озер и других водоемов с целью проведения гидрологического анализа и управления водными ресурсами.

 Сельскохозяйственное поле: В сельскохозяйственном поле можно использовать опрокидывающийся дождемер с током 4-20 мА для контроля количества осадков, частоты осадков и других параметров сельскохозяйственных угодий, чтобы рационально организовать посадку сельскохозяйственных культур и время полива, а также повысить эффективность сельскохозяйственного производства.

 Городская дренажная система: городская дренажная система может использовать осадкомер с опрокидывающимся ковшом 4-20 мА для контроля количества осадков, частоты осадков и других параметров с целью оценки эффективности городской дренажной системы и оптимизации конструкции дренажа.

 Мониторинг окружающей среды: департаменты охраны окружающей среды могут использовать осадкомер с опрокидывающимся стаканом (4–20 мА) для мониторинга влияния осадков на качество воздуха с целью проведения оценки качества воздуха и контроля загрязнения.

 Короче говоря, опрокидывающийся ковшовый дождемер 4-20 мА имеет широкий спектр перспектив применения, может обеспечить важную поддержку данных и техническую гарантию для метеорологического мониторинга, гидрологического мониторинга, сельскохозяйственного поля, городской дренажной системы и мониторинга защиты окружающей среды и других областей. Обратите внимание, что конкретное использование, но также должно быть основано на фактических сценариях применения и необходимо выбрать подходящий опрокидывающийся ковшовый дождемер 4-20 мА.

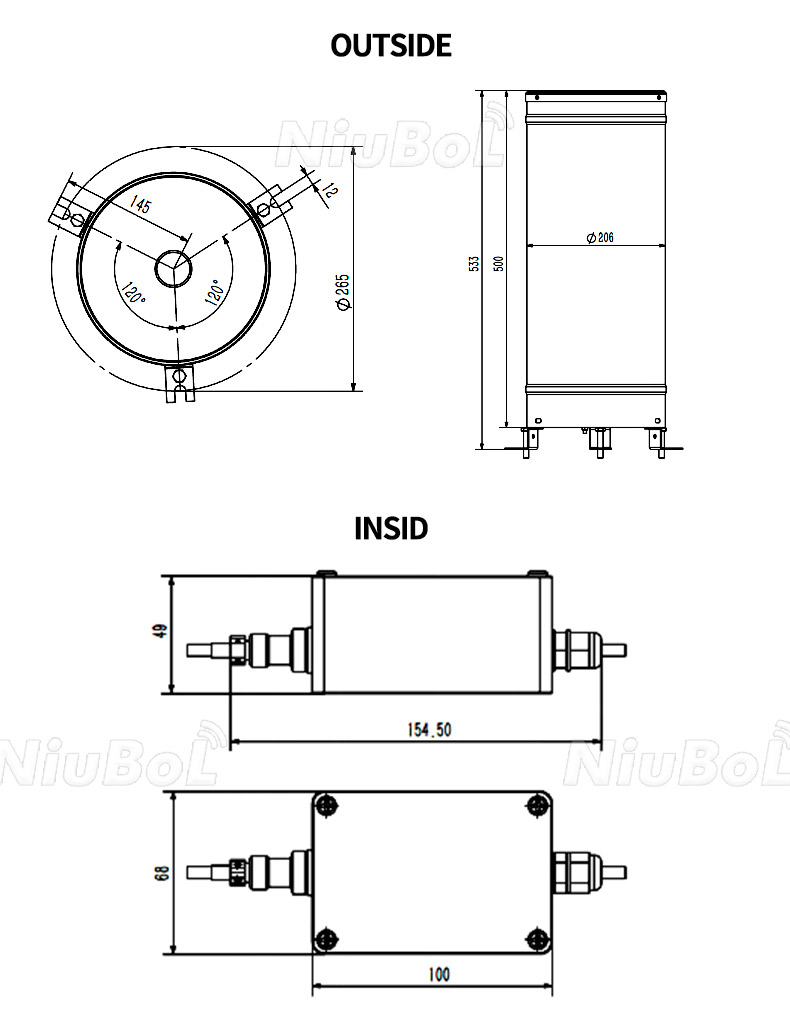

Технические данные дождемера с опрокидывающимся ковшом

NBL-W-ARS-Tipping-bucket-raingauge-instruction-manual.pdf

NBL-W-RS-Rain-sensors-instruction-manual-V4.0.pdf
