Датчик солнечной радиации (пиранометр) Класс A

Датчик солнечной радиации NBL-W-HPRS-A (Пираномет класса A)

Название продукта: Датчик солнечной радиации NBL-W-HPRS-A (Пираномет / Измеритель суммарной радиации)

Бренд: NiuBoL

Модель: NBL-W-HPRS-A

Уровень продукта: ISO 9060 / WMO Класс A (Высокое качество)

Основные преимущества: Пассивная конструкция на термопаре, двойной кварцевый стеклянный купол, сверхнизкий тепловой сдвиг, высокая точность, стабильность и надёжность. Специально разработан для метеорологических наблюдений, солнечных проектов, физики зданий и климатических исследований.

I. Введение в продукт

Датчик солнечной радиации NBL-W-HPRS-A — это пираномет суммарной коротковолновой радиации, предназначенный для измерения солнечной радиации, поступающей в телесный угол 2π (полусферическое поле зрения) на горизонтальную поверхность, в единицах Вт/м². Он строго соответствует последним техническим стандартам ISO 9060 и ВМО и является настоящим пиранометом класса A (высокое качество).

Датчик работает в полностью пассивном режиме без необходимости внешнего питания. Его основным элементом является термопара с чёрным покрытием, которая эффективно поглощает солнечную радиацию и преобразует её в тепло, создавая разность температур на концах термопары и генерируя выходной сигнал напряжения, пропорциональный падающему радиационному потоку. Уникальная особенность конструкции — использование двух слоёв сферических кварцевых стеклянных куполов (внутренний + внешний), что значительно снижает погрешности измерения, особенно ошибки теплового сдвига, обеспечивая существенно повышенную точность и исключительную стабильность.

По сравнению с обычными датчиками радиации NBL-W-HPRS-A достигает мирового топ-уровня по направленной характеристике, нелинейности, температурной характеристике и характеристике наклона, что делает его подходящим для требовательных применений: высокоточные метеостанции, фотоэлектрические электростанции, эксперименты по энергоэффективности зданий. Корпус датчика сочетает высокопрочный инженерный пластик и металл, водо- и пыленепроницаем, весит всего 0,8 кг (без кабеля), прост в установке и обслуживании — лучший выбор для профессионального метеорологического и солнечного мониторинга.

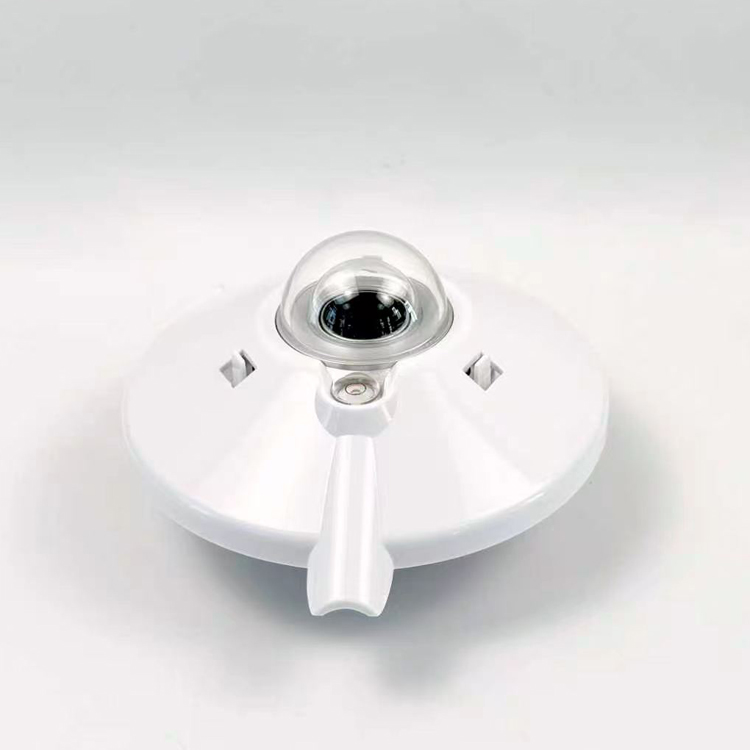

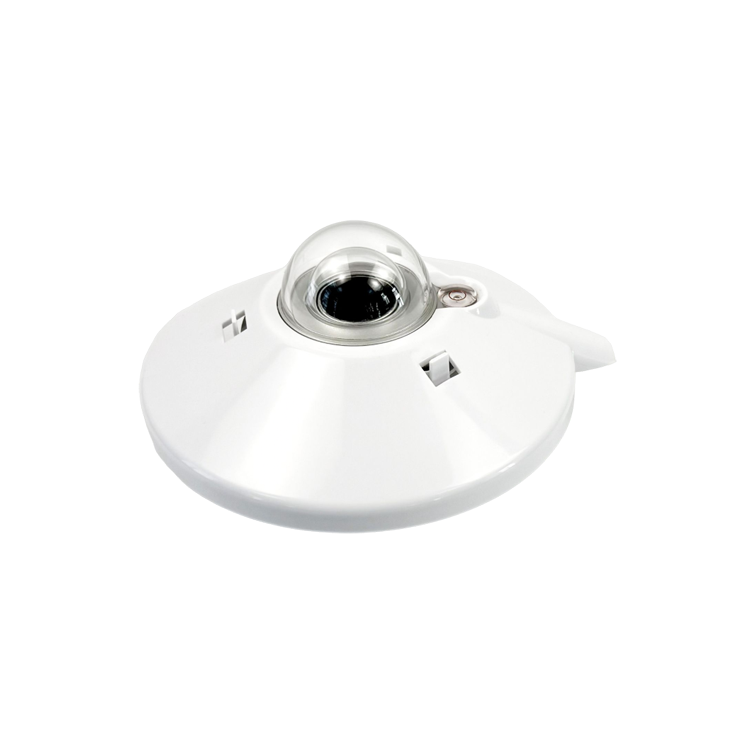

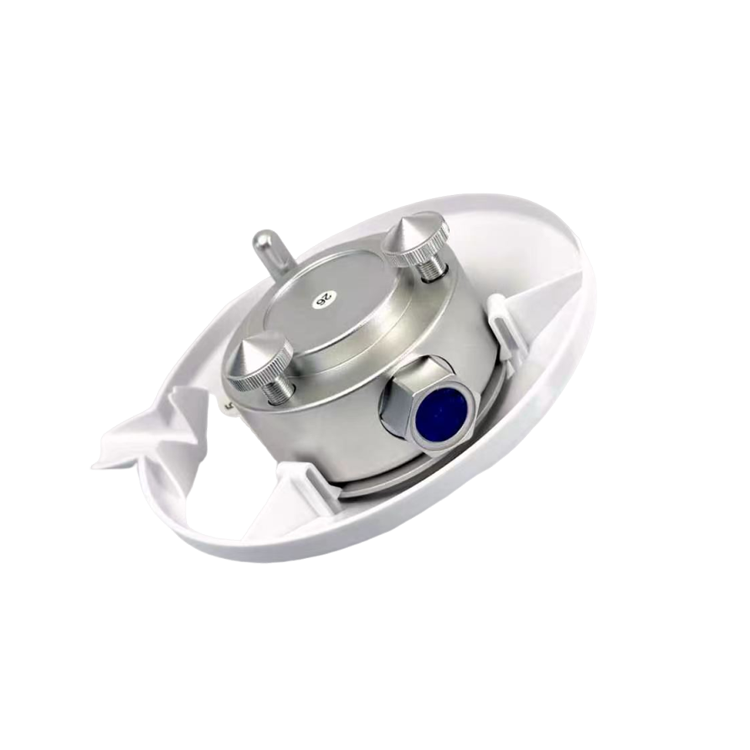

(Физическое изображение продукта: белый круглый корпус, полусферический прозрачный стеклянный купол сверху, снизу пузырьковый уровень и регулируемые ножки, общий вид элегантный и премиальный.)

II. Принцип работы датчика солнечной радиации (Пираномет класса A)

Датчик работает на основе термоэлектрического эффекта: чёрное покрытие поглощает коротковолновую солнечную радиацию и преобразует её в тепло, которое поступает внутрь датчика, создавая разность температур на концах термопары и генерируя сигнал напряжения, строго пропорциональный интенсивности падающей солнечной радиации.

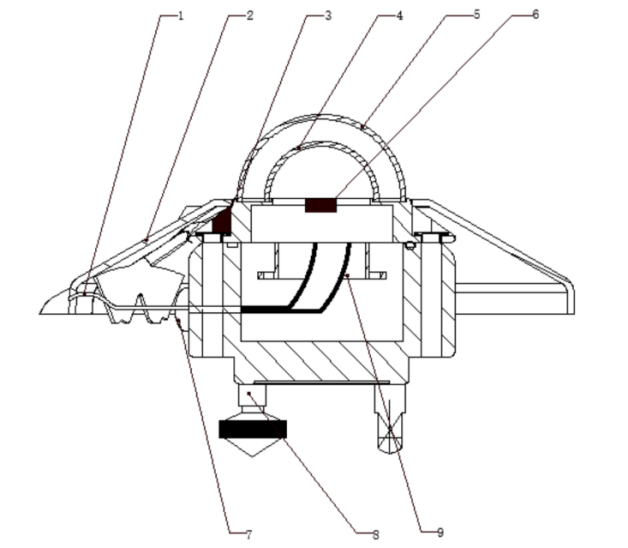

Структурные компоненты (соответствуют Рисунку 1):

   (1) Стандартный кабель 5 метров
   (2) Защитная крышка
   (3) Пузырьковый уровень
   (4) Внутренний кварцевый стеклянный купол
   (5) Внешний кварцевый стеклянный купол
   (6) Термопара с чёрным покрытием
   (7) Водонепроницаемый сальник для кабеля
   (8) Регулируемые ножки для выравнивания
   (9) Печатная плата

Двойные кварцевые стеклянные купола не только защищают внутренний датчик, но и значительно уменьшают влияние изменений температуры окружающей среды, скорости ветра и длинноволнового излучения, обеспечивая действительно надёжные данные.

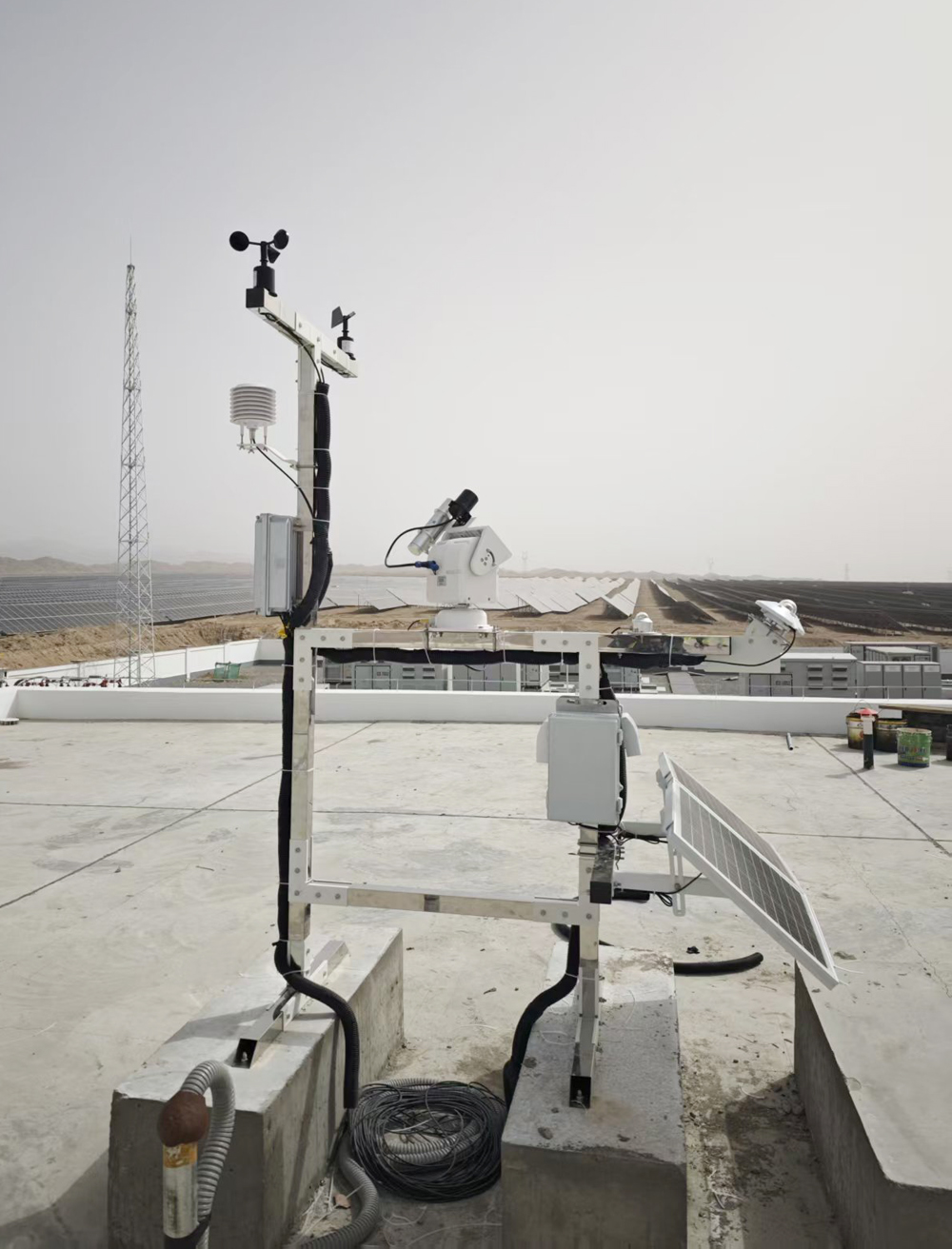

III. Сферы применения датчика солнечной радиации (Пираномет класса A)

NBL-W-HPRS-A широко используется в:

1. Метеорологических наблюдательных станциях (основной компонент стандартных метеостанций)
   2. Солнечных фотоэлектрических электростанциях (мониторинг облучённости в реальном времени для оптимизации выработки электроэнергии)
   3. Физике зданий и экспериментах по энергосбережению (оценка естественного освещения и тепловых нагрузок зданий)
   4. Климатических исследованиях и экспериментах по сбору солнечной энергии
   5. Мониторинге освещённости в сельскохозяйственных теплицах, оценке солнечных ресурсов научными институтами

Будь то на открытом воздухе или на крышах зданий, если требуется точное измерение суммарной солнечной радиации на горизонтальной поверхности — этот датчик обеспечивает стабильные результаты. В паре с регистратором данных позволяет проводить высокоточную регистрацию в полном диапазоне 0~4000 Вт/м².

IV. Технические характеристики датчика солнечной радиации (Пираномет класса A)

Ниже приведены основные технические характеристики NBL-W-HPRS-A (полностью соответствуют стандартам ISO 9060 / WMO класса A):

Ключевые выделенные параметры:

• Время отклика <5 с: фиксирует внезапные изменения солнечной радиации в реальном времени (например, прохождение облаков).

• Смещение нуля <7 Вт/м²: минимальный дрейф базовой линии даже ночью или в облачную погоду.

• Чувствительность 7-14 мкВ/(Вт/м²): микровольтовый уровень на 1 Вт/м², легко считывается регистраторами данных.

• Широкий температурный диапазон -40~+80 ℃: подходит для большинства экстремальных климатов.

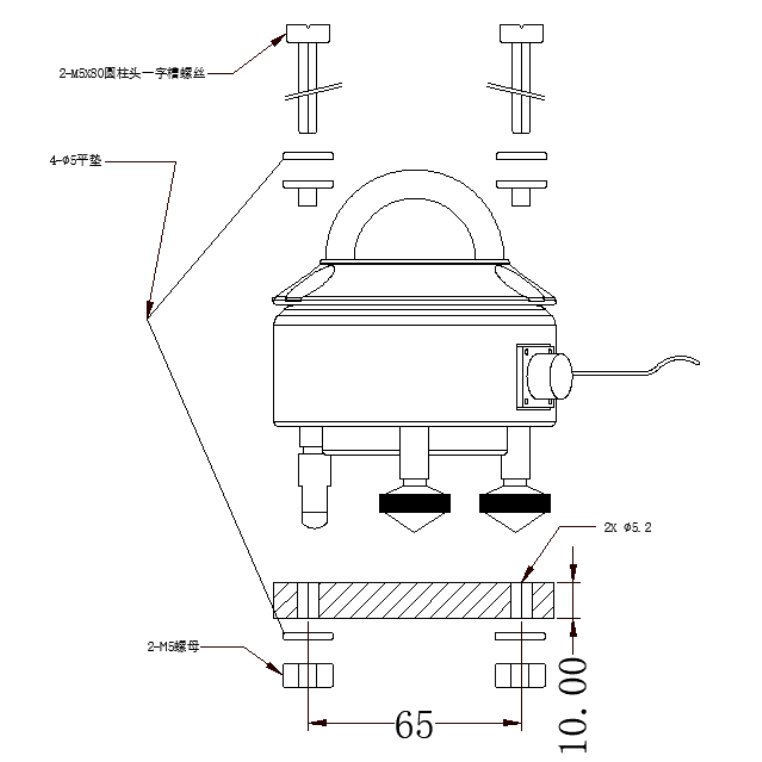

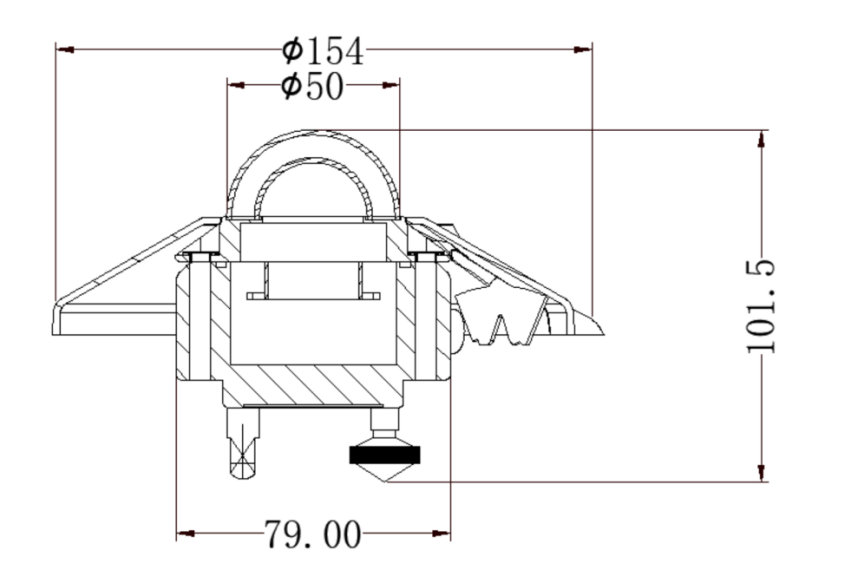

V. Габаритный чертёж изделия

Единица: мм

(Габаритный чертёж — точная инженерная разрезная проекция, чётко показывающая монтажные отверстия, регулируемые ножки и места выхода кабеля для удобного предварительного планирования монтажных кронштейнов. Полусферический верхний купол обеспечивает приём радиации без теней на 360°.)

VI. Комплект поставки

Стандартная заводская комплектация включает:

• 1 × Датчик солнечной радиации NBL-W-HPRS-A (со стандартным кабелем)

• 1 × Сертификат калибровки (хранить бережно)

• 1 × Комплект монтажных винтов

• 1 × Ткань для очистки линзы

• 1 × Руководство пользователя

VII. Руководство по установке датчика солнечной радиации (Пираномет класса A)

Установка гибкая: преимущественно горизонтальная, но также поддерживается наклонная или перевёрнутая установка (в любом случае измерительная поверхность остаётся параллельной чувствительной поверхности датчика).

Ключевые моменты установки:

1. Место установки должно иметь свободный обзор, без препятствий более 5° в направлении от восхода до заката солнца.

2. Рекомендуется установка на отдельной мачте или платформе на крыше высотой не менее 1,5 м; металлическая базовая пластина немного больше основания датчика и правильно изолирована.

3. Коробка клемм датчика обращена на север.

4. Использовать встроенный пузырьковый уровень + регулируемые ножки для точного выравнивания (рекомендуется несколько тонких регулировок).

5. Для повышения точности рекомендуется опциональный вентилируемый обогреваемый купол.

Примечания к фиксированной установке:

• Механическая фиксация: закрепить предоставленными винтами.

• Избегать теней: никаких препятствий на пути солнечных лучей к датчику.

• Выравнивание: аккуратно регулировать ножки до центрирования пузырька.

• Ориентация: коробка клемм обращена на север.

• Высота при перевёрнутой установке: ВМО рекомендует ≥1,5 м.

• Наклонное применение: может измерять радиационный поток, параллельный любому чувствительному плоскому элементу.

После установки затянуть фиксирующие винты и ввести в эксплуатацию. Весь процесс занимает 10–15 минут.

VIII. Определение распиновки датчика солнечной радиации (Пираномет класса A)

Распиновка выхода 0-20 мВ

• Выход датчика + (красный) → Вход напряжения +

• Выход датчика - (синий) → Вход напряжения - или земля

• Экран → Земля

Распиновка выхода RS485

• Вход питания + (красный) → Выход питания +

• Вход питания - (чёрный) → GND

• Выход сигнала (жёлтый) → RS485-A

• Выход сигнала (зелёный) → RS485-B

Распиновка выхода 4-20 мА

• Вход питания + (красный) → Выход питания +

• Выход сигнала (жёлтый) → Вход 4-20 мА

• Вход питания - (синий) → Выход питания - или земля

Пользователи могут выбрать подходящий режим выхода в зависимости от типа регистратора данных; подключение простое и надёжное.

IX. Техническое обслуживание и устранение неисправностей

Регулярное обслуживание:

1. При загрязнении стеклянного купола аккуратно протирать мягкой тканью, смоченной чистой водой или спиртом.
   2. Проверять наличие конденсата внутри сферического купола; при обнаружении немедленно вернуть на завод для ремонта.
   3. Периодически проверять уровень и при необходимости подрегулировать ножки и затянуть винты.
   4. Осматривать кабель на предмет повреждений, чтобы избежать обрыва цепи.
   5. Строго следить за аномалиями данных; проводить повторную калибровку каждые два года.

Таблица устранения неисправностей:

• Нет выходного сигнала:

1. Измерить импеданс на клеммах датчика (должен быть <200 Ом);

2. Проверить реакцию, приблизив лампу накаливания 100 Вт;

3. Использовать источник милливольт для имитации и проверки регистратора данных.

• Сигнал аномально высокий/низкий:

1. Убедиться, что коэффициент чувствительности введён правильно;

2. Проверить алгоритм φ=U/E и проводку;

3. Проверить обрывы кабеля;

4. Проверить диапазон регистратора данных.

• Колебания сигнала:

1. Исключить близлежащие источники электромагнитных помех (радар, радио);

2. Проверить экран и соединения кабеля.

При строгом следовании указанным шагам более 99% типичных проблем можно устранить на месте.

Основные преимущества продукта — кратко

NBL-W-HPRS-A выделяется среди аналогичных изделий стандартом класса A, пассивной конструкцией с двойным куполом, сверхшироким диапазоном и чрезвычайно низкой погрешностью (±1%). Будь то установка новой метеостанции или модернизация фотоэлектрического проекта — он значительно повышает точность данных, позволяя пользователям точно оценивать ресурсы солнечной радиации для повышения эффективности выработки или более надёжного метеопрогнозирования.

Часто задаваемые вопросы (FAQ)

В1: Какой класс у NBL-W-HPRS-A? Каким международным стандартам он соответствует?

О: Это датчик класса A (высокое качество) по ISO 9060 / ВМО, полностью соответствует последним стандартам ISO 9060 и ВМО. Профессиональное оборудование для метеорологии и солнечного мониторинга.

В2: Какой диапазон измерения датчика? Может ли он измерять ночное излучение?

О: Диапазон измерения 0~4000 Вт/м², охватывает все сценарии от облачности до яркого солнца; ночью или при отсутствии солнечной радиации выход близок к 0, смещение нуля только <7 Вт/м².

В3: Должен ли он устанавливаться горизонтально? А при наклонной установке?

О: Обычно горизонтальная установка, но поддерживается наклонная и перевёрнутая установка при условии, что чувствительная поверхность остаётся параллельной измеряемой плоскости. ВМО рекомендует высоту при перевёрнутой установке ≥1,5 м.

В4: Какие выходные сигналы доступны? Как выбрать?

О: Стандартный аналоговый выход 0-20 мВ; опционально цифровой RS485 или токовый выход 4-20 мА. Выбор гибкий в зависимости от типа регистратора данных.

В5: Какова чувствительность? Нужно ли вводить специальный коэффициент?

О: Чувствительность 7-14 мкВ/(Вт/м²). Каждый датчик индивидуально калибруется на заводе с конкретным коэффициентом, который необходимо правильно ввести для обеспечения точности.

В6: Какова длина кабеля?

О: Стандартно 3 метра.

В7: Как убедиться, что датчик выровнен?

О: Прибор оснащён пузырьковым уровнем. Во время установки регулировать три опорные ножки до центрирования пузырька. Операция простая; рекомендуется несколько тонких регулировок перед затяжкой винтов.

В8: Какой интервал калибровки? Нужно ли отправлять обратно на завод?

О: Рекомендуемая калибровка каждые два года, прослеживаемость по ISO 9847. Для конкретных процедур обращайтесь к производителю или местному органу метрологии.

В9: Как чистить загрязнённый стеклянный купол? Что делать при конденсате внутри?

О: Протирать внешний купол предоставленной тканью, смоченной водой или спиртом; при появлении конденсата внутри внутреннего купола немедленно прекратить использование и вернуть на завод для ремонта.

В10: Какая наиболее вероятная причина, если сигнал внезапно стал аномально высоким или низким?

О: Наиболее частые причины: неправильно введённый коэффициент чувствительности, обрыв кабеля или неверно установлен диапазон регистратора данных. Сначала проверить коэффициент и проводку, затем протестировать регистратор источником милливольт.

Спасибо, что ознакомились с подробной страницей продукта NBL-W-HPRS-A. По вопросам цен, подбора модели или технических чертежей пожалуйста обращайтесь напрямую!
