Датчик влажности для орошения

ВВЕДЕНИЕ: Датчик влажности для орошения — это агротехническое устройство, которое используется для контроля состояния влажности почвы, чтобы помочь фермерам рационально управлять орошением. Применение таких датчиков важно для повышения эффективности использования сельскохозяйственной воды, стимулирования роста сельскохозяйственных культур и защиты окружающей среды. В этой статье мы представим базовую концепцию датчика влажности для орошения, его принцип работы и его значение в сельскохозяйственном производстве.

1. Определение датчика влажности при орошении

Датчик влажности орошения — это устройство, используемое для измерения влажности почвы, которое определяет содержание влаги в почве и сравнивает его с заданным пороговым значением. На основе фактической влажности почвы датчик может предоставлять фермерам обратную связь с данными, чтобы помочь им решить, когда и сколько орошать.

2. Тип датчика влажности почвы .

- Тензиометр: измеряет натяжение почвенной воды, показывая, насколько прочно вода удерживается в почве.

- Емкостный датчик: определяет влажность почвы путем измерения изменений емкости.

- Датчики временного отражения (TDR): оценивают влажность почвы, измеряя время, необходимое электромагнитному импульсу для прохождения через почву.

- Датчик влажности почвы FDR : определяет содержание влаги в почве путем измерения диэлектрической проницаемости почвы.

3. Принцип работы датчика влажности для орошения

Датчики влажности почвы играют важную роль в сельском хозяйстве, управлении водными ресурсами и мониторинге окружающей среды, среди которых FDR (Frequency Domain Reflectometry, рефлектометрия в частотной области) и TDR (Time Domain Reflectometry, рефлектометрия во временной области) являются двумя распространенными сенсорными технологиями. Ниже приведен принцип работы этих двух датчиков:

3.1 Принцип работы датчика влажности почвы FDR

Датчик влажности почвы FDR определяет содержание влаги в почве путем измерения диэлектрической проницаемости в почве. Метод FDR использует принцип отражения высокочастотных электромагнитных волн в средах с различной диэлектрической проницаемостью. Конкретный рабочий процесс выглядит следующим образом:

1. Передача и прием сигнала: Датчик вводит высокочастотный сигнал в почву через зонд. Когда сигнал встречает границу среды, он отражается, затем датчик принимает отраженный сигнал.

2. Анализ сигнала: вычисляя временную задержку и амплитуду отраженного сигнала, определяются расстояние и диэлектрическая проницаемость точки отражения. Диэлектрическая проницаемость почвы изменяется с ее содержанием воды, когда содержание воды в почве увеличивается, ее диэлектрическая проницаемость также увеличивается.

3. Обработка данных: прибор получает сигналы, измеренные зондом, и выполняет обработку и вывод данных, чтобы получить информацию о содержании воды в почве.

Благодаря таким преимуществам, как высокая точность измерений, широкий спектр применения и высокая помехозащищенность, датчик FDR широко используется в сельском хозяйстве, управлении водными ресурсами и мониторинге окружающей среды.

3.2 Принцип работы датчика влажности почвы TDR

Датчик влажности почвы TDR измеряет влажность почвы путем измерения времени распространения отраженной волны электрической энергии вдоль линии передачи. Конкретный процесс выглядит следующим образом:

1. Передача сигнала: датчик TDR передает электромагнитный импульсный сигнал в почву.

2. Распространение и отражение сигнала: Когда этот сигнал распространяется в почве, он отражается и рассеивается при столкновении с различными поверхностями сред (например, частицами почвы, влагой и т. д.).

3. Прием и обработка сигнала: Датчик принимает отраженный сигнал и измеряет время распространения сигнала. Это время связано с емкостью хранения заряда (т.е. объемным содержанием воды) почвы.

4. Анализ данных: с помощью специального алгоритма и процесса калибровки время распространения сигнала преобразуется в содержание влаги в почве.

Датчик TDR имеет преимущества непрерывного считывания, нечувствительности к солености и высокой точности. Однако он сложнее в использовании, чем емкостные датчики, а также он более дорогой и потребляет больше энергии.

Подводя итог, можно сказать, что датчики влажности почвы FDR и TDR различаются по принципу измерения, но оба могут эффективно измерять влажность почвы и предоставлять важные данные для сельскохозяйственного производства и мониторинга окружающей среды. В практических приложениях вы можете выбрать подходящий тип и модель датчика в соответствии с конкретными потребностями и сценариями.

4. Датчик влажности при орошении, как работает

Датчик влажности орошения обычно подключается к системе сбора данных, результаты измерений передаются в систему управления сельским хозяйством, чтобы фермеры могли принимать решения по орошению. Вот как это работает:

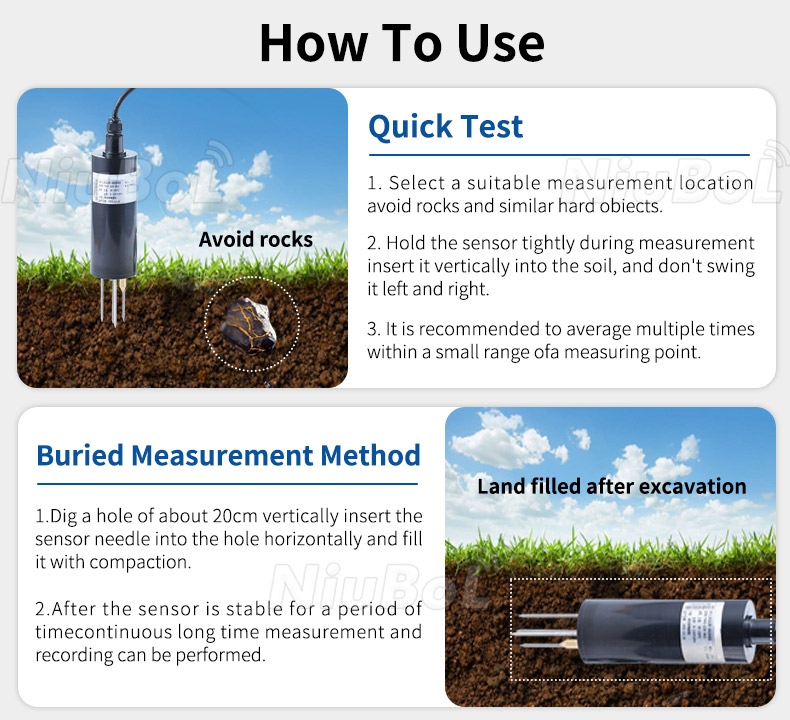

- Датчики влажности для орошения заглубляются на разной глубине в корневой зоне растений.

- Сбор данных: Датчики измеряют влажность почвы периодически или непрерывно. Данные передаются на контроллер орошения или централизованную систему.

- Анализ данных: информация обрабатывается для определения потребности в орошении на основе заданных пороговых значений или потребностей конкретных культур.

-Автоматизация: датчик интегрирован с системой орошения и может запускать автоматические циклы полива на основе данных о влажности в режиме реального времени.

5, значение датчика влажности при орошении

1. Экономия воды: Датчики влажности для орошения, точно отслеживая влажность почвы, могут помочь фермерам избежать чрезмерного или ненужного орошения, тем самым экономя воду.

2. Повышение урожайности: разумное управление водными ресурсами способствует росту урожая, датчик влажности при орошении может помочь фермерам в соответствии с фактическими потребностями в орошении почвы, повысить урожайность.

3. Сокращение загрязнения окружающей среды: Нерациональное орошение может привести к загрязнению воды и засолению почвы. Использование датчиков влажности для орошения может сократить это загрязнение и защитить окружающую среду.

4. Повышение производительности сельского хозяйства: данные, предоставляемые датчиком, могут помочь фермерам лучше управлять своими сельскохозяйственными угодьями и повысить производительность сельского хозяйства.

6. При выборе подходящего датчика влажности для орошения для вашего хозяйства следует учитывать несколько ключевых факторов:

1. Тип почвы: разные типы почвы (например, песчаная, глинистая, суглинистая) обладают разной способностью удерживать воду, поэтому вам необходимо выбрать датчики, которые можно адаптировать к конкретному типу почвы вашего хозяйства.

2. Потребности культур: Разным культурам требуется разное количество воды, и датчик должен соответствовать потребностям культур, выращиваемых на вашей ферме.

3. Система орошения: Тип системы орошения, используемой на вашей ферме (например, капельная, дождевальная, затопленная и т. д.), будет влиять на то, как будут установлены датчики и насколько интенсивно они будут использоваться.

4. Условия окружающей среды: Климатические условия вашей фермы (например, температура, влажность, соленость и т. д.) могут влиять на производительность и срок службы датчика.

5. Бюджет: При выборе следует учитывать также стоимость датчика и стоимость обслуживания.

6. Передача и обработка данных: выбирайте датчики, совместимые с вашей существующей системой управления фермерским хозяйством (например, возможности проводной или беспроводной связи, функции хранения и анализа данных).

7. Надежность и обслуживание: выбирайте датчики с высокой прочностью и простотой обслуживания, чтобы свести к минимуму отказы и затраты на обслуживание в долгосрочной перспективе.

8. Поддержка поставщика и послепродажное обслуживание: выберите надежного поставщика, который обеспечивает хорошую техническую поддержку и послепродажное обслуживание.

Датчики влажности при орошении являются важным инструментом в современном сельском хозяйстве, способствуя точному управлению орошением, экономии воды, урожайности и минимизации воздействия на окружающую среду. Благодаря точному мониторингу уровня влажности почвы и автоматизации процесса орошения эти датчики позволяют фермерам принимать обоснованные решения, оптимизировать водные ресурсы и вносить вклад в устойчивые методы ведения сельского хозяйства во всем мире.

Перед выбором датчика вы можете поговорить с сельскохозяйственным технологом или продавцом, чтобы убедиться, что выбранный вами датчик будет соответствовать вашим конкретным потребностям.

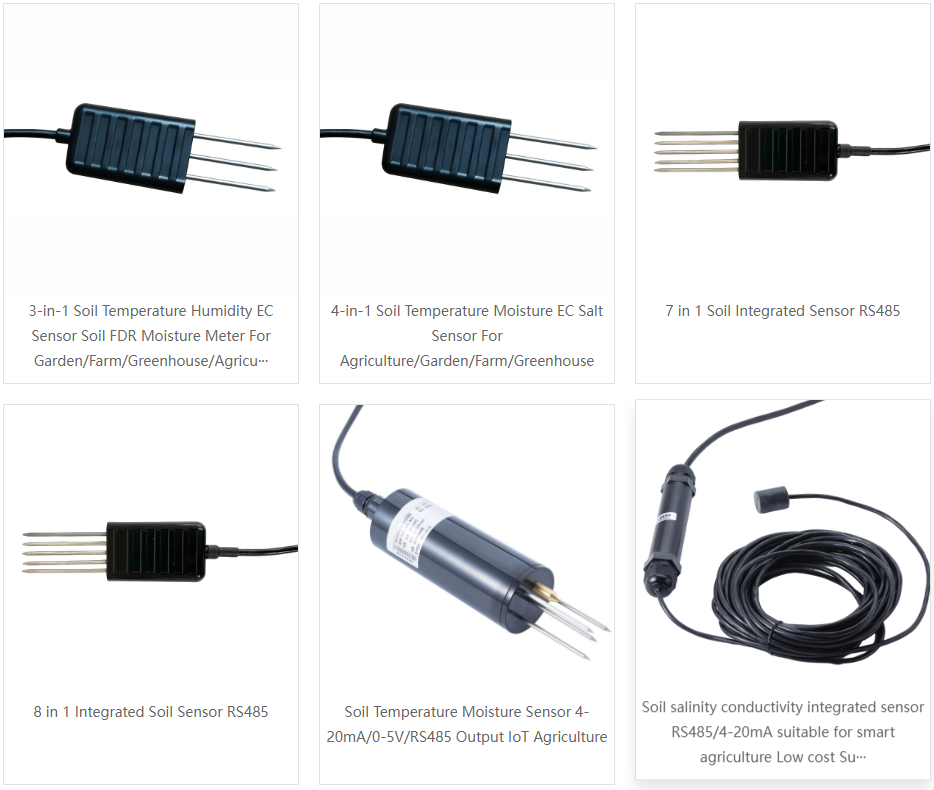

Технический паспорт датчика влажности почвы:

1.Технические данные датчика температуры и влажности почвы NBL-S-THR

NBL-S-THR-Датчики-температуры-и-влажности-почвы-Руководство-по-эксплуатации-V4.0.pdf

2. Технический паспорт датчика температуры и влажности почвы NBL-S-TMC

NBL-S-TMC-Датчик-температуры-и-влагопроводимости-почвы.pdf

3.  Технический паспорт датчика температуры и влажности почвы NBL-S-TM

NBL-S-TM-Датчик-температуры-и-влажности-почвы-Руководство-по-эксплуатации-4.0.pdf

4. Интегрированный датчик температуры, влажности , проводимости и солености почвы NBL-S-TMCS

NBL-S-TMCS-Датчик температуры, влажности, проводимости и солености почвы.pdf

5. Интегрированный датчик температуры, влажности , NPK, проводимости и pH почвы NBL-S-TMCS-7

Руководство по эксплуатации датчика 7-в-1-композитного-почвы.pdf

4. Интегрированный датчик температуры, влажности , NPK,  pH,  проводимости и солености почвы NBL-S-TMCS-8

Руководство по эксплуатации датчика 8-в-1-композитного-почвы.pdf
