Различия в показаниях датчика дождя для одноковшовых и двухковшовых опрокидывающихся ковшей

Опрокидывающийся дождемер является незаменимым оборудованием в метеорологическом и гидрологическом мониторинге. Благодаря измерению осадков можно реализовать научное управление и рациональное использование метеорологических и земельных ресурсов.

Например, в метеорологическом прогнозировании и предупреждении о стихийных бедствиях точные данные об осадках могут оказать важную базовую поддержку. А в гидрологическом мониторинге данные об осадках могут помочь ученым понять влияние осадков на окружающую среду и ресурсы подземных вод, чтобы лучше управлять водными ресурсами.

Опрокидывающийся ковшовый дождемер делится на два вида: одинарный опрокидывающийся ковшовый дождемер и двойной опрокидывающийся ковшовый дождемер используют принцип опрокидывающегося ковша для измерения количества осадков. Основное различие между ними заключается в количестве опрокидывающихся ковшей, конструкции конструкции и вытекающих из этого различиях в точности измерений и сценариях применения.

1. Принцип работы опрокидывающегося дождемера:

1.1 Дождемер с одним опрокидывающимся ковшом

Дождевая вода, собранная водовыпуском, через верхний цилиндр (воронку), впрыскивается в измерение опрокидывающегося ковша - опрокидывающийся ковш отлит под давлением из конструкционных пластиков с промежуточной перегородкой, разделенной на две равные по объему треугольные камеры ковша. Это механическая бистабильная структура, когда один бункер получает воду, другой бункер находится в состоянии ожидания. Когда объем полученной дождевой воды достигает заданного значения 0,1 мм/0,2 мм/0,5 мм, из-за силы тяжести, чтобы сделать их собственное опрокидывание, в состоянии ожидания, другая камера ковша в приемном водном рабочем состоянии. Когда количество воды достигает заданного значения, и их собственное опрокидывание, в состоянии ожидания. В боковой стенке бункера установлены магниты, он с бункером переворачивается со стороны сканирования сухого геркона, так что сухой геркон включается и выключается. То есть, каждый раз, когда опрокидывающийся ковш опрокидывается, сухой геркон будет подключен один раз, чтобы отправить сигнал переключения (импульсный сигнал).

1.2 Дождемер с двойным опрокидывающимся ковшом

Дождевая вода поступает в водоносный рот, через воронку в верхний опрокидывающийся ковш. Верхний бункер для переноса количества воды, чтобы достичь верхнего предела (0,2 мм/0,5 мм), переворот, через сбор воронки и дроссельную трубку в измерение бункера, различная интенсивность естественных осадков регулируется для более равномерной средней интенсивности осадков. Измерительный бункер переворачивается один раз для осадков 0,1 мм/0,2 мм/0,5 мм, после чего дождевая вода из измерительного бункера в счетный бункер в середине счетного бункера оснащена небольшим магнитом, верхняя часть магнита оснащена герконом, подсчитывая переворот бункера один раз, геркон замыкается один раз, генерируя импульсный сигнал для коллектора в счетчике для подсчета, каждый подсчет для 0,1 мм/0,2 мм Каждый подсчет составляет 0,1 мм/0,2 мм/0,5 мм осадков.

2. Различия в конструкции дождемеров с одинарным и двойным опрокидывающимся ковшом:

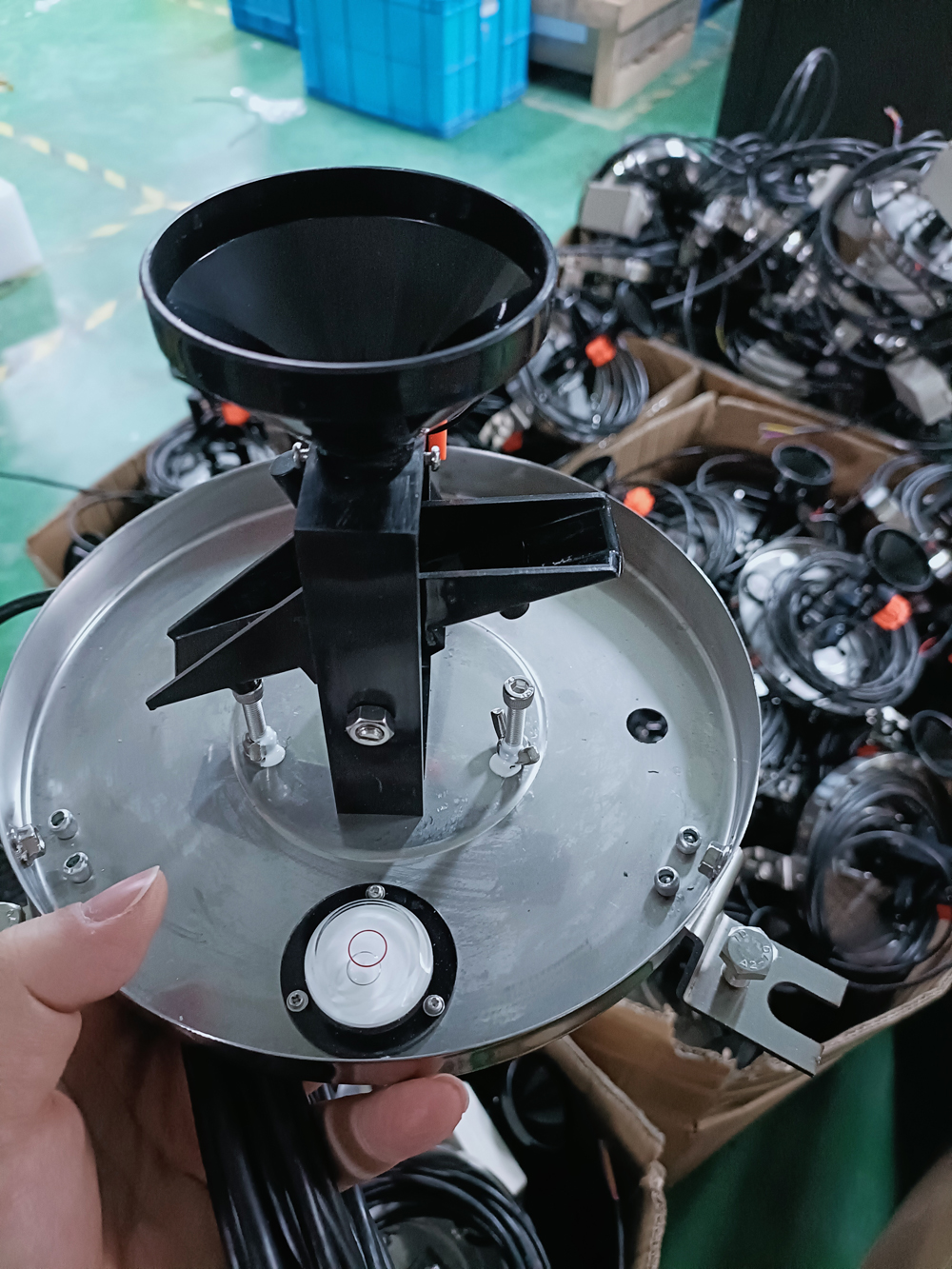

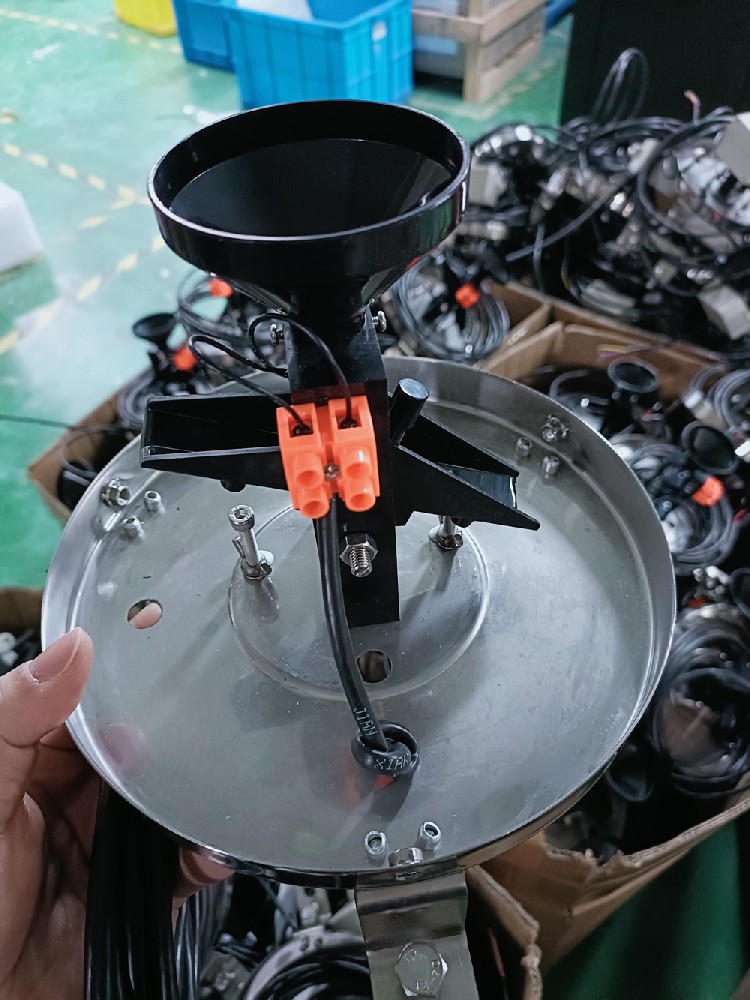

2.1 Конструкция однобункерного дождемера

Для датчика дождя с одним опрокидывающимся ведром он в основном состоит из водоноса, воронки фильтра, опрокидывающегося ведра и основания. Осадки через водонос, а затем через воронку фильтра в опрокидывающееся ведро, когда опрокидывающееся ведро попадает в определенное количество дождя, опрокидывающееся ведро переворачивается, опорожняет ведро с водой, другая головка опрокидывающегося ведра и начинает получать воду, опрокидывающееся ведро каждого переворачивающего действия через герконовый переключатель в импульсный сигнал, передаваемый на коллектор.

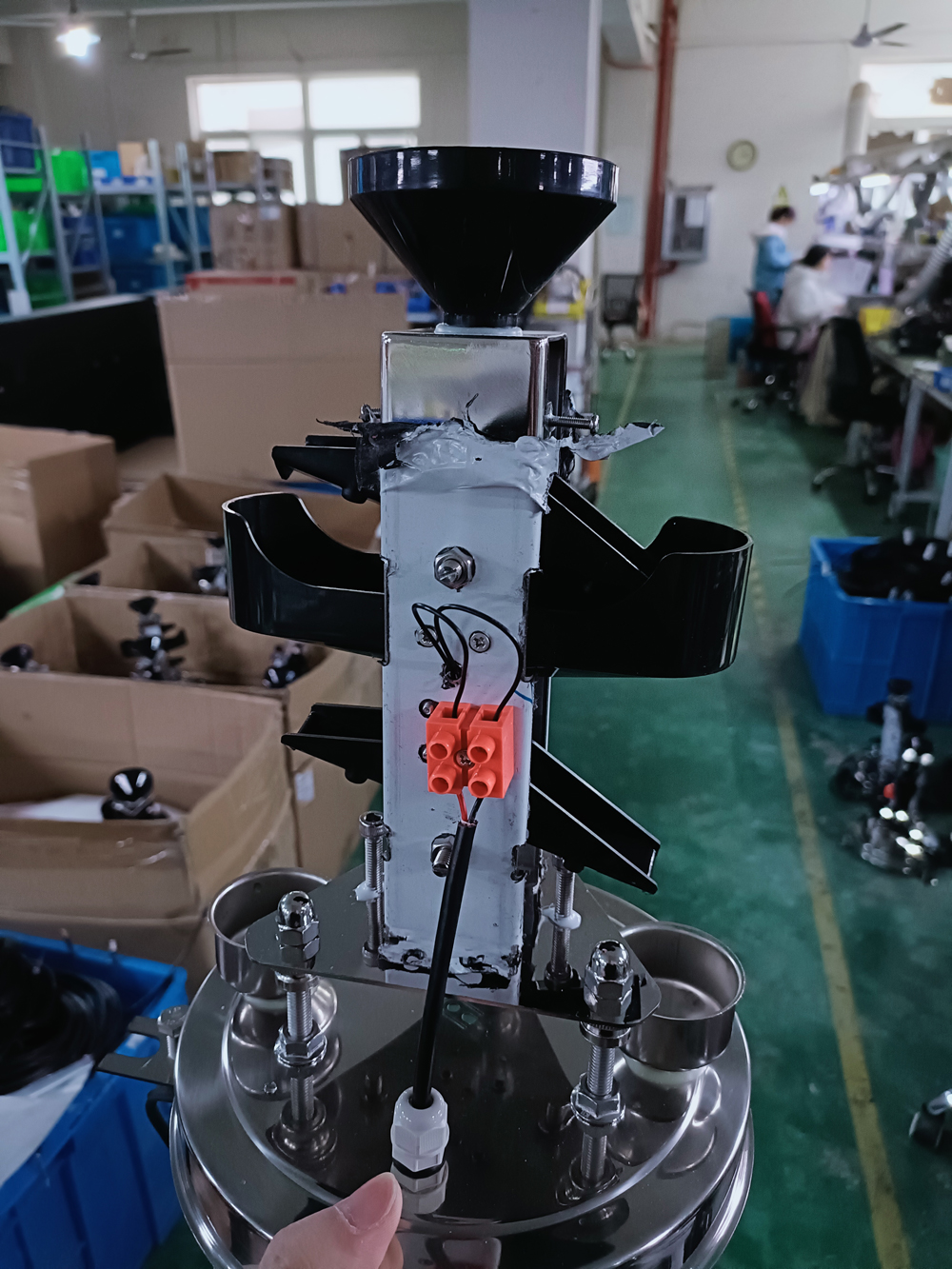

2.2 Конструкция двухковшового дождемера

    Датчик двухковшового дождемера в основном состоит из водоноса, верхнего бункера, сборной воронки, измерительной воронки и геркона и т. д. Осадки, собранные водоносом, передаются в коллектор через верхний бункер. Осадки, собранные водоносом, поступают в верхний бункер через воронку, и когда они достигают определенного количества, верхний бункер начинает переворачиваться, и вода поступает в сборную воронку. Когда вода впрыскивается в дозирующий бункер, естественные осадки различной интенсивности регулируются до более равномерной интенсивности осадков, чтобы уменьшить погрешность измерения, вызванную различной интенсивностью осадков. Когда дозирующий стакан подвергается более низким осадкам, дозирующий стакан сбрасывает осадки в счетный стакан, заставляя счетный стакан переворачиваться один раз. Когда счетный стакан переворачивается, связанный с ним магнит сканирует геркон один раз, и геркон мгновенно закрывается один раз из-за намагничивания. Таким образом, каждый раз, когда количество осадков достигает определенного уровня, автоматически отправляется сигнал переключения.

3. Диапазон измерения осадкомера с опрокидывающимся ковшом :

  Односекционный дождемер с опрокидывающимся ведром: диапазон измерения обычно небольшой, подходит для измерения небольших осадков, таких как ливни.

  Двухковшовый дождемер: благодаря своей конструкции он может работать с большим диапазоном осадков, имеет более широкую область применения и может измерять осадки от обильных до сильных.

4. Точность осадкомера с опрокидывающимся ковшом :

  Одноковшовый дождемер: поскольку имеется только один ковш, если сброс ковша не будет завершен во время осадков или на него будут влиять другие факторы, это может привести к увеличению погрешности измерения.

  Двойной ковшовый дождемер: Попеременное использование двух ведер позволяет проводить взаимную коррекцию, повышая точность и надежность измерения. Осадки можно измерять точнее даже в экстремальных погодных условиях.

С другой стороны, в двухковшовом датчике дождя два ведра наклонены симметрично: когда одно из ведер наполняется дождевой водой и переворачивается, другое ведро начинает наклоняться и ждать следующего переворота, поэтому двухковшовый датчик дождя более точен.

5. Цена опрокидывающегося дождемера:

Цена дождемеров с одинарным и двойным опрокидывающимся ведром будет варьироваться в зависимости от марки, модели, спецификации и поставщика. В целом, цена дождемера с одинарным опрокидывающимся ведром может варьироваться от 100 до 500 долларов, а цена на двойное опрокидывающееся ведро немного выше по сравнению с одинарным, но в областях, где требуется высокая точность и стабильность данных.

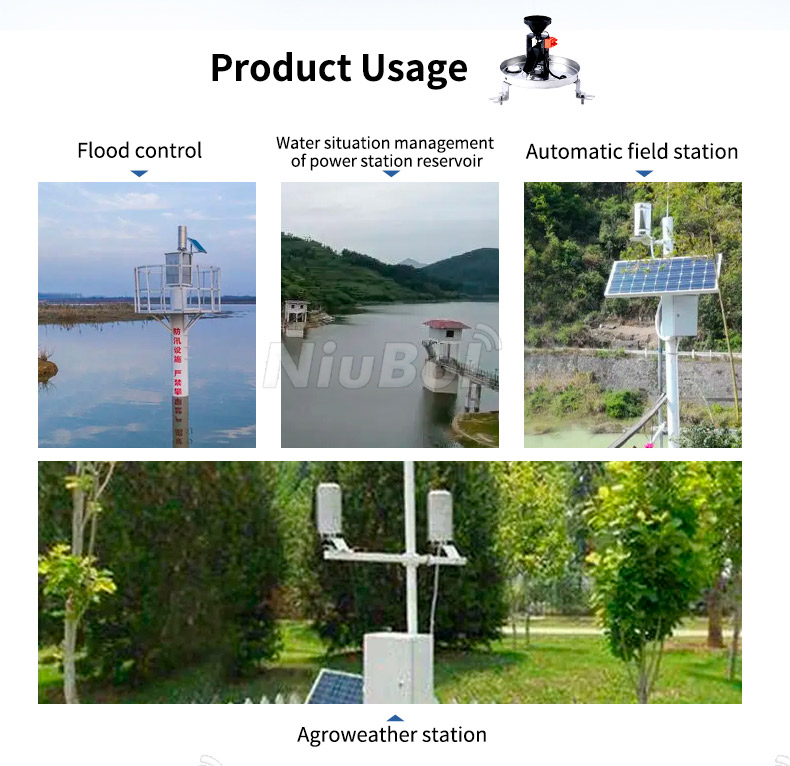

6. Сценарии применения дождемера:

  Одноковшовый дождемер: в основном используется для мелкомасштабных наблюдений за осадками, таких как базовые наблюдения метеостанций, мониторинг осадков в сельском и лесном хозяйстве.

  Двухковшовый дождемер: подходит для широкого спектра мониторинга осадков, например, для проектов по охране водных ресурсов, управления городскими ливневыми стоками, предупреждения о наводнениях и других случаев, требующих высокоточного измерения осадков.

Подводя итог, можно сказать, что двухковшовый дождемер в своей функции более мощный, диапазон измерения и точность имеют очевидные преимущества, поэтому в более высоких требованиях случая он более подходит. С другой стороны, одноковшовый дождемер по-прежнему имеет свою прикладную ценность в мелкомасштабном мониторинге осадков благодаря своей простой конструкции и более низкой стоимости. При выборе дождемера следует определить, какой тип использовать, исходя из конкретных потребностей и условий измерения.
