Датчик текущей погоды и видимости

Обзор датчика текущей погоды и видимости

Датчик текущей погоды и видимости обеспечивает измерения, связанные с метеорологической видимостью. Датчики разработаны на основе принципа аэрозольного прямого рассеяния и представляют собой новое поколение оборудования для мониторинга метеорологической видимости, разработанного вслед за пропускающими приборами видимости. Датчик может широко использоваться на метеостанциях, удаленных автоматических метеостанциях и в транспортных секторах, таких как аэропорты, автомагистрали, воздушные трассы и большие суда.

Датчик текущей погоды и видимости (датчик видимости) состоит из передатчика света, приемника света и микропроцессорного контроллера и других основных компонентов. Передатчик излучает инфракрасный импульсный свет, приемник одновременно обнаруживает интенсивность импульсного света, рассеянного прямым рассеянием аэрозольных частиц в атмосфере, и вся информация об измерениях собирается микропроцессорным контроллером и преобразуется в метеорологический оптический диапазон (MOR) с помощью специального алгоритма математического моделирования.

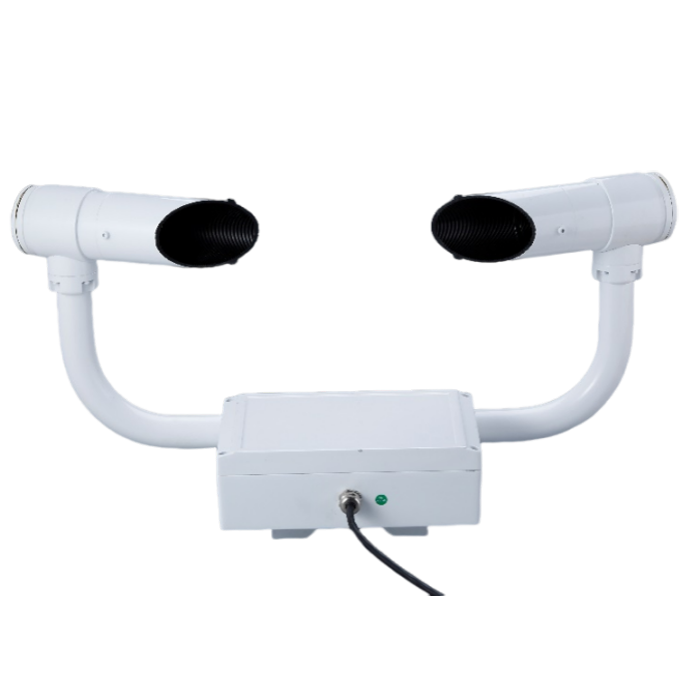

Вид спереди

Датчик текущей погоды и видимости требует питания DC12V и трехпроводного кабеля связи RS485. Прибор отправляет метеорологические значения видимости и информацию о состоянии на главный компьютер в центре мониторинга через интерфейс связи.

Инструмент видимости предоставляет несколько наборов встроенных команд для настройки параметров системы и управления многими функциями системы. Во время сборки и обслуживания требуется дисплейный терминал для проверки параметров системы и может использоваться для изменения значений параметров.

Принцип работы датчика текущей погоды и видимости

Датчик текущей погоды и видимости обладает всеми рабочими характеристиками прибора прямого рассеяния, что достигается путем измерения прямого рассеянного света, испускаемого взвешенными частицами в зоне выборки менее 90 градусов; зона выборки измерителя видимости определяется пересечением передающего оптического пути передатчика и приемного оптического пути приемника. Очевидно, что он отличается от полного коэффициента экстинкции, измеряемого трансмиссометром, тем, что прямой скаттерометр измеряет только коэффициент рассеяния под определенным углом, т. е. более узкий угол рассеяния вблизи центрального угла прямого рассеяния.

Принято считать, что для расчета дневной и ночной видимости необходимо измерять полный коэффициент ослабления, а не коэффициент углового рассеяния, и поэтому необходимо показать, что коэффициент углового рассеяния при определенных условиях находится в определенной пропорции к полному коэффициенту атмосферного ослабления, который состоит из суммы рассеянных и поглощенных лучей по всему диапазону.

При измерениях видимости менее 100 км взвешенные частицы, такие как туман, дым, дымка, пыль или песок, а также различные виды осадков определяют атмосферное ослабление видимого и ближнего видимого света, и только на расстояниях более 100 км вступает в игру рассеяние молекулярного вещества; поглощение взвешенных частиц и осадков пренебрежимо мало по сравнению с их рассеянием. По этим причинам полный коэффициент рассеяния может быть равен полному коэффициенту ослабления при видимости менее 100 км.

Технические параметры датчика видимости

Датчик видимости Характеристики прибора:

1. Конструктивные особенности: измеритель видимости имеет интегрированную конструкцию, компактный и небольшой, размер и вес датчика очень малы, упаковка, хранение и транспортировка просты в установке, также может использоваться как портативный прибор; уникальная конструкция приемника с двойным рассеиванием, помехи от солнца и другого постороннего света сведены к минимуму.

2. Линзы окон излучателя и приемника прошли специальную обработку пыле- и противоплесневым покрытием, что значительно снижает толщину и скорость накопления пыли в окружающей среде, а также снижает вероятность загрязнения солевыми брызгами и маслом.

3. Материал конструкции прибора - высококачественный жесткий алюминий и нержавеющая сталь 316, поверхность анодирована и пассивирована, а также имеет многоканальную защиту от краски; все винты - это отборные винты из нержавеющей стали, устойчивой к коррозии; внутренняя часть корпуса герметизирована для достижения уровня защиты IP65, с возможностью адаптации к прибрежному климату.

4. Потребляемая мощность прибора чрезвычайно низкая, менее 1 Вт, поэтому его можно адаптировать к режиму работы от аккумулятора или солнечной панели. Источник питания постоянного тока 12 В постоянного тока, удобный для системной интеграции.

5. Приборный коллектор разработан с учетом долгосрочной эксплуатационной стабильности и оснащен встроенной схемой сторожевого таймера, которая была протестирована в течение длительного периода времени, что обеспечивает стабильную и надежную работу прибора.

6. Отображение данных в реальном времени: датчик может выводить серию цифровой информации каждые 60 секунд, причем вывод информации может осуществляться путем пассивного рекрутинга.

7. Цепь питания постоянного тока прибора имеет двойную конструкцию с защитой от обратного подключения и самовосстановления. Даже в случае неправильной эксплуатации пользователем это не приведет к сгоранию печатной платы прибора, нет необходимости заменять предохранитель, и ее можно восстановить до нормального состояния после повторной правильной эксплуатации.

8. Чип интерфейса связи прибора имеет антистатическую защиту 15 кВ, что позволяет максимально защитить цепь от воздействия статического электричества человеческого тела во время работы пользователя с электропроводкой.

9. Прибор оснащен средствами молниезащиты, его интерфейс связи и интерфейс питания имеют конструкцию молниезащиты, что позволяет свести к минимуму ущерб от молнии.

Технические характеристики датчиков видимости
