Датчик скорости и направления ветра 4-20 мА

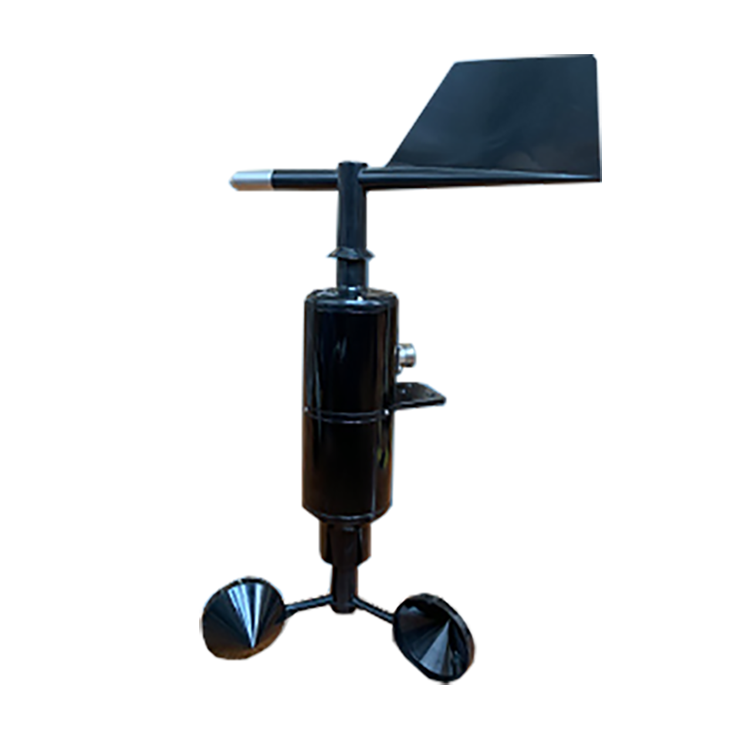

Датчик скорости и направления ветра — это прибор, используемый для измерения скорости и направления ветра. Этот датчик обычно состоит из двух основных частей: одна для измерения скорости ветра, а другая для измерения направления ветра.  Продукт имеет такие преимущества, как большой диапазон измерения, хорошая линейность, высокая устойчивость к ударам молнии, удобное наблюдение, стабильность и надежность и т. д. Он может широко использоваться в метеорологии, на море, в окружающей среде, в аэропортах, портах, лабораториях, промышленности, сельском хозяйстве и на транспорте.

Технические параметры интегрированного датчика скорости и направления ветра :

Датчики скорости и направления ветра , которые выдают сигнал 4-20 мА, предлагают простой и широко используемый метод передачи аналоговых сигналов на большие расстояния с минимальным ухудшением сигнала. Этот тип датчика особенно полезен в промышленных приложениях, где распространены длинные кабельные трассы, и в средах с высоким уровнем электрических помех. Токовая петля 4-20 мА является стандартом для передачи информации датчика, где выход датчика линейно изменяется в зависимости от измеряемого параметра (в данном случае скорости или направления ветра). Вот подробный обзор этих датчиков:

1. Основной принцип работы датчика скорости и направления ветра 4-20 мА

- Сигнал 4-20 мА: Датчик выдает ток в диапазоне от 4 мА до 20 мА. 4 мА обычно представляют нижний предел диапазона измерений (например, 0 м/с для скорости ветра), а 20 мА представляют верхний предел (например, 30 м/с). Для направления ветра 4 мА могут соответствовать 0 градусам, а 20 мА — 360 градусам.

- Преимущества: этот метод передачи сигналов менее подвержен потерям сигнала и помехам на больших расстояниях по сравнению с сигналами напряжения, что делает его идеальным для промышленных сред.

2. Измерение скорости ветра

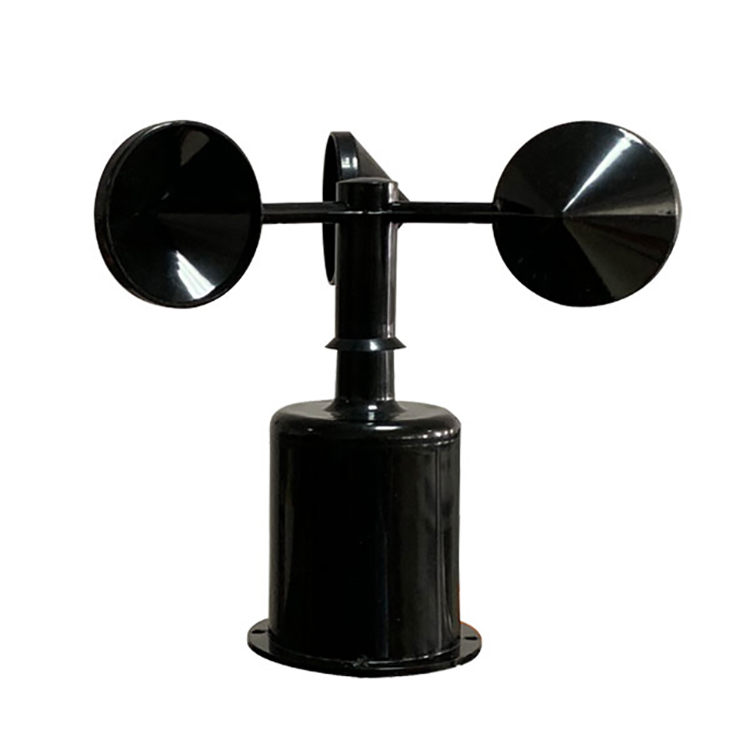

- Тип анемометра: большинство датчиков скорости ветра 4–20 мА используют механизм чашечного анемометра , в котором вращающиеся чашки приводят в действие генератор или переменный резистор, выходной сигнал которого преобразуется в токовый сигнал, пропорциональный скорости ветра.

3. Измерение направления ветра

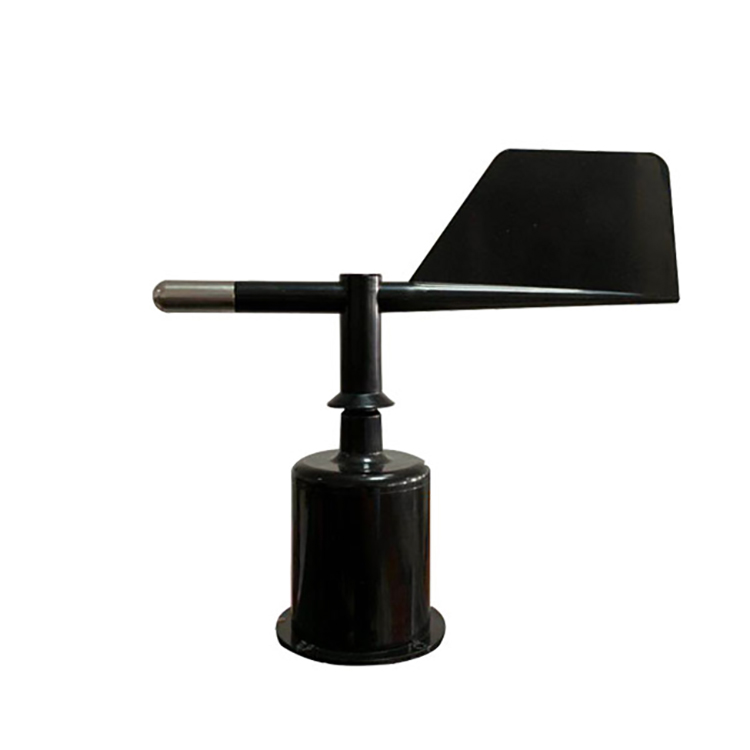

- Флюгер: Направление ветра обычно измеряется с помощью флюгера. Ориентация флюгера изменяет потенциометр или аналогичное устройство переменного сопротивления, которое затем преобразуется в токовый сигнал 4-20 мА, соответствующий направлению ветра.

4. Интеграция и обработка данных

- Преобразование сигнала: Для взаимодействия с цифровыми системами мониторинга или управления сигнал 4-20 мА может быть преобразован в цифровую форму с помощью аналого-цифрового преобразователя (АЦП). Многие промышленные контроллеры и регистраторы данных имеют встроенные АЦП, совместимые с входами 4-20 мА.

- Питание от контура: эти датчики часто питаются от контура, то есть они получают свою рабочую мощность от самого контура тока 4-20 мА. Это упрощает проводку и установку, поскольку для питания и передачи сигнала требуется всего два провода.

5. Рекомендации по установке датчика скорости и направления ветра 4-20 мА

- Кабели: для дальнейшего снижения воздействия электромагнитных помех могут использоваться экранированные кабели, особенно в средах с тяжелой техникой или линиями электропередач.

- Монтаж: Как и другие датчики ветра , их следует устанавливать на подходящей высоте (часто 10 метров) и на открытом пространстве, свободном от препятствий, которые могут повлиять на поток ветра.

6. Датчик скорости и направления ветра 4-20 мА. Применение

Эти датчики подходят для различных применений, включая:

- Экологический мониторинг

- Промышленные системы управления

- Автоматизация зданий (для управления системами отопления, вентиляции и кондиционирования воздуха в зависимости от ветровых условий)

- Сельское хозяйство (мониторинг условий содержания сельскохозяйственных культур и животноводства)

- Системы возобновляемой энергии (управление ветряными турбинами)

7. Выбор датчика скорости и направления ветра 4–20 мА

При выборе датчика скорости и направления ветра с выходом 4–20 мА следует учитывать:

- Диапазон измерений и разрешение: убедитесь, что датчик охватывает ожидаемый диапазон скоростей и направлений ветра, а также имеет разрешение, достаточное для ваших нужд.

- Долговечность: выбирайте датчики, способные выдерживать условия окружающей среды вашего применения (например, водонепроницаемые, устойчивые к коррозии).

- Точность: убедитесь, что датчик соответствует вашим требованиям к точности, принимая во внимание потенциальные источники ошибок.

Заключение

Датчики скорости и направления ветра с выходами 4-20 мА обеспечивают надежное и простое решение для мониторинга ветровых условий в различных условиях. Их устойчивость к помехам и простота интеграции делают их отличным выбором для многих промышленных и экологических приложений.
