NiuBoL 77 ГГц радиолокационный датчик уровня воды: высокоточное промышленное решение для мониторинга глубины воды

Новый стандарт умного водного хозяйства: обзор технологии высокочастотного радиолокационного мониторинга уровня

В современной гидротехнике и строительстве умных городов мониторинг уровня воды — один из ключевых элементов. Традиционные погружные датчики уровня подвержены накоплению осадков и коррозии водной среды, а ультразвуковые уровнемеры легко искажаются колебаниями температуры и влажности. Разработанный NiuBoL радиолокационный датчик уровня воды на основе миллиметровых волн 77 ГГц (Water Depth Level Sensor) благодаря бесконтактному принципу, высокой точности и сильной помехозащищённости постепенно становится предпочтительным решением в сложных гидрологических условиях.

Как изделие FMCW (частотно-модулированная непрерывная волна) в диапазоне 77–79 ГГц, радиолокационный датчик уровня воды NiuBoL не только обеспечивает переход от сантиметровой к миллиметровой точности, но и достигает промышленного уровня стабильности и удобства монтажа.

Анализ ключевой технологии: преимущества 77 ГГц FMCW-радара

Принцип работы FMCW — частотно-модулированной непрерывной волны

NiuBoL использует передовую технологию FMCW-модуляции. Устройство излучает непрерывную волну, частота которой линейно изменяется во времени. При отражении от поверхности воды возникает частотная разница между излучённым сигналом и принятым эхом.

Благодаря высокоточной обработке и быстрому преобразованию Фурье (FFT) этой разницы частот (биения) система эффективно отфильтровывает окружающий шум, точно рассчитывая расстояние от датчика до поверхности воды.

Почему выбран диапазон 77 ГГц?

• Выше разрешение: по сравнению с традиционными радарами 24 ГГц полоса 77 ГГц шире, что даёт более высокое разрешение и возможность фиксировать мельчайшие колебания уровня воды.

• Уже угол луча: продукция NiuBoL достигает крайне узкого угла антенны 8°. В узких каналах, пересыхающих руслах рек или при наличии растительности на берегу узкий луч эффективно исключает помехи от стенок, обеспечивая точность измерения.

• Меньшая слепая зона: благодаря собственной КМОП-микросхеме миллиметрового диапазона слепая зона сжата до 15 см — отличный результат для мониторинга низкого уровня или измерений на малых расстояниях.

Обзор эксплуатационных характеристик датчика глубины воды NiuBoL

Чтобы соответствовать требованиям разных условий эксплуатации, NiuBoL стремится к совершенству в аппаратной части. Ниже приведены основные технические параметры устройства:

Подробное объяснение: как радиолокационный датчик уровня воды рассчитывает «глубину воды»?

Многие пользователи при первом знакомстве с датчиком глубины воды (Water Depth Level Sensor) задают вопрос: датчик установлен в воздухе и измеряет расстояние — как же он получает «глубину воды»?

Это простое преобразование физической величины. В реальных инженерных проектах NiuBoL рекомендует реализовать следующую логику:

• Определение высоты установки (H): после монтажа датчика вручную или по проектным данным определяют вертикальное расстояние от излучающей поверхности до дна реки (или дна резервуара) и задают как фиксированный параметр в систему или ПЛК.

• Измерение пустотной высоты (L): радиолокационный датчик в реальном времени измеряет вертикальное расстояние от себя до текущей поверхности воды (т.е. пустотную высоту).

• Расчёт глубины воды (D): по формуле D = H – L получают текущее точное значение глубины воды.

Поскольку радиолокационный датчик NiuBoL не зависит от плотности воздуха, температурных градиентов или водяного пара, измеренное значение «L» чрезвычайно стабильно, что гарантирует достоверность рассчитанной глубины воды.

Промышленный уровень исполнения: функциональные особенности датчика глубины воды

1. Компактная ВЧ-архитектура и высокий коэффициент сигнал/шум
Благодаря собственной КМОП-микросхеме миллиметрового диапазона NiuBoL максимально интегрировал ВЧ-тракт и блок обработки сигнала. Это не только уменьшило габариты прибора, но и значительно повысило отношение сигнал/шум (SNR), позволяя чётко выделять отражённый сигнал от поверхности воды даже среди сложных эхо от дождя и снега.

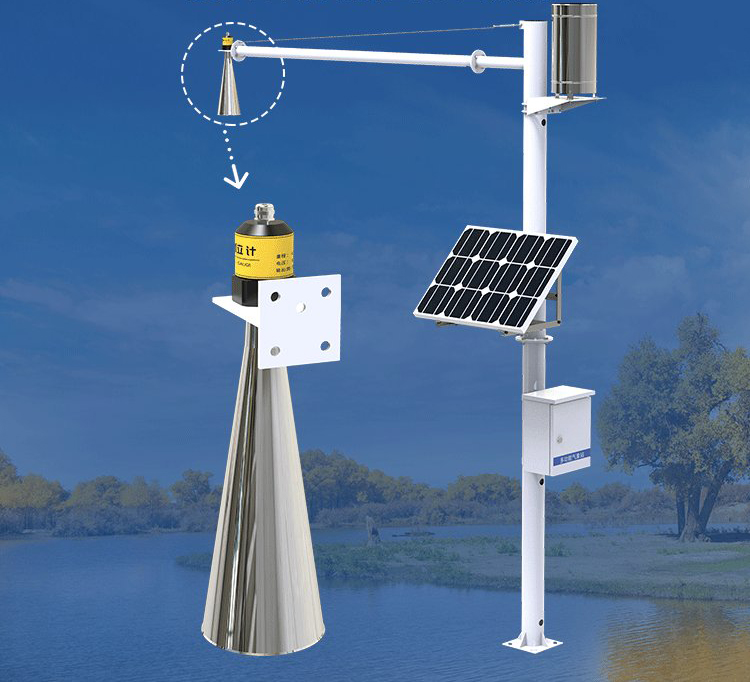

2. Интегрированная линза и компактные размеры

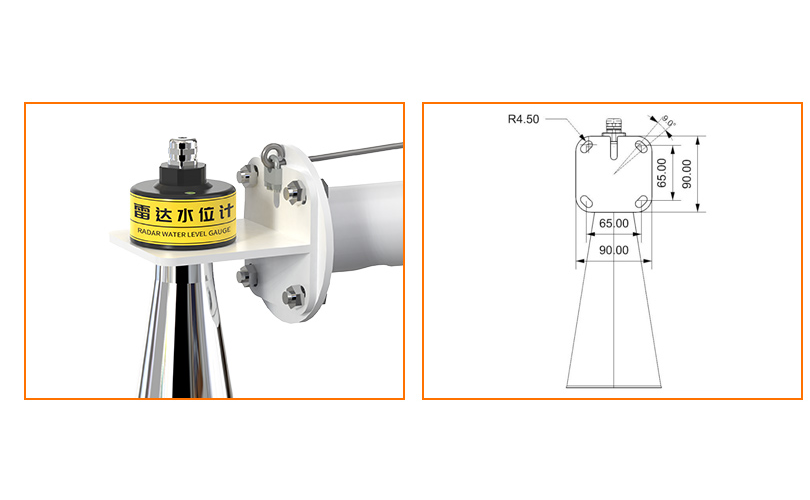

Изделие использует интегрированную линзовую антенну — гладкий корпус меньше подвержен скоплению воды и пыли. Компактная конструкция упрощает монтаж на боковых поверхностях опор мостов, выносных консолях берегов или герметичных крышках резервуаров.

3. Низкое энергопотребление и долгий срок службы
На полевых гидрологических постах питание часто обеспечивается солнечными батареями. Максимальное потребление радиолокационного датчика уровня воды NiuBoL составляет всего 0,6 Вт, а сверхнизкий рабочий ток гарантирует стабильную работу системы даже в пасмурные дни.

Руководство по установке и обслуживанию датчика глубины воды: залог точности данных

Даже при превосходных характеристиках датчика неправильный монтаж может привести к искажению данных.

3.1 Проверка оборудования перед установкой

Перед монтажом убедитесь в наличии:

• Основной блок радиолокационного датчика уровня воды NiuBoL — 1 шт. (включая комплектную фиксирующую гайку)

• Проверьте корпус на отсутствие транспортных повреждений и чистоту поверхности линзы

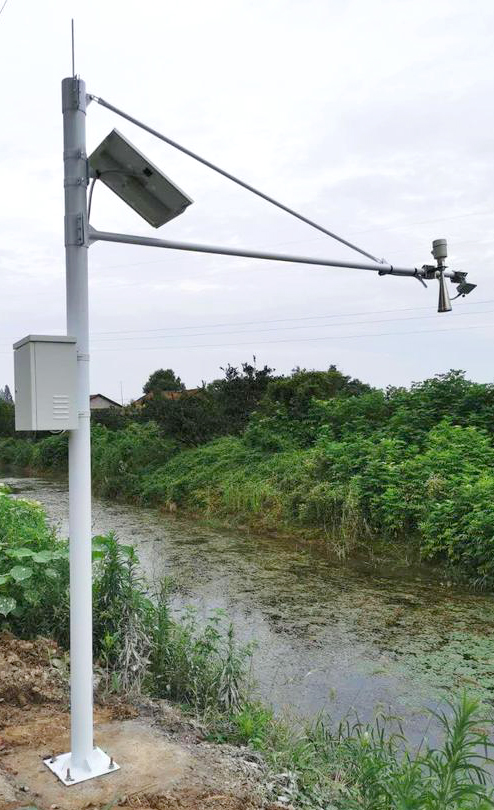

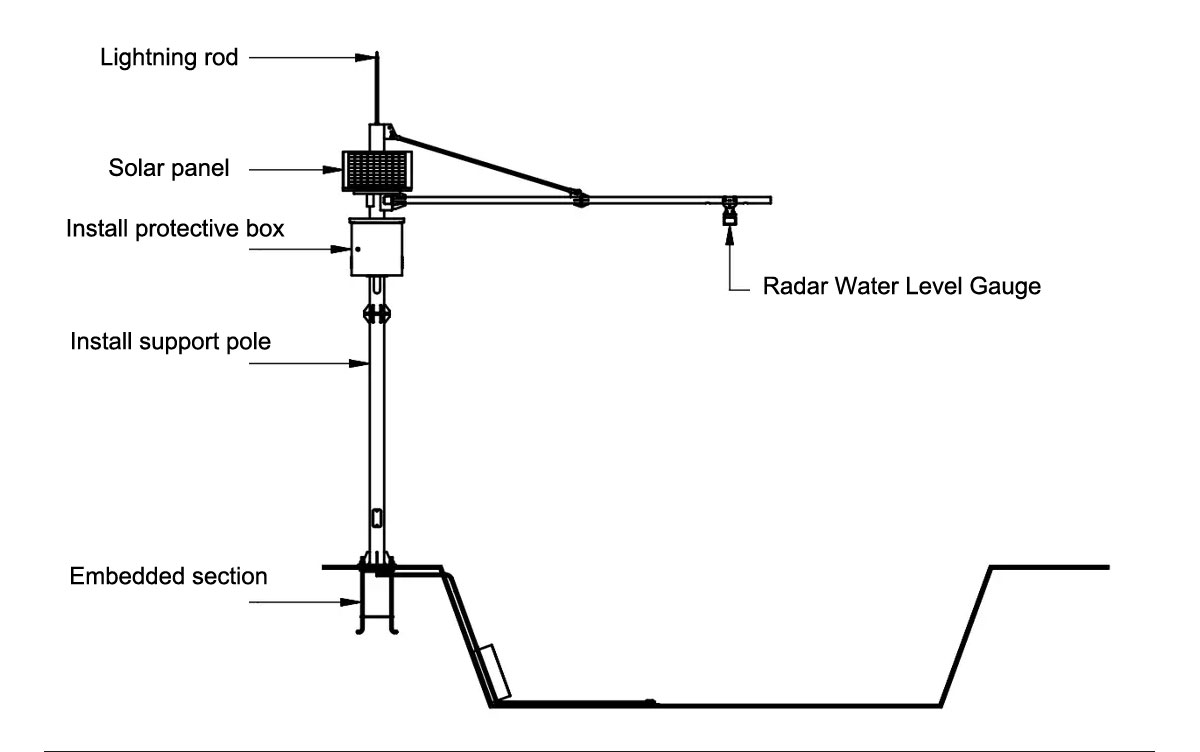

3.2 Типичные сценарии установки

• Обеспечение перпендикулярности: излучающая поверхность прибора должна быть строго параллельна поверхности воды (т.е. установлен перпендикулярно воде). Наклон ослабляет отражённый сигнал и может привести к потере точности или сбою измерений.

• Исключение помех: несмотря на узкий угол луча 8°, убедитесь, что в зоне действия луча нет пересекающихся балок, веток, выступов берега или кабелей.

• Выбор позиции установки: рекомендуется выбирать участки с относительно стабильным течением. При сильном волнении или обильной пене обратитесь в техническую поддержку NiuBoL для настройки фильтров.

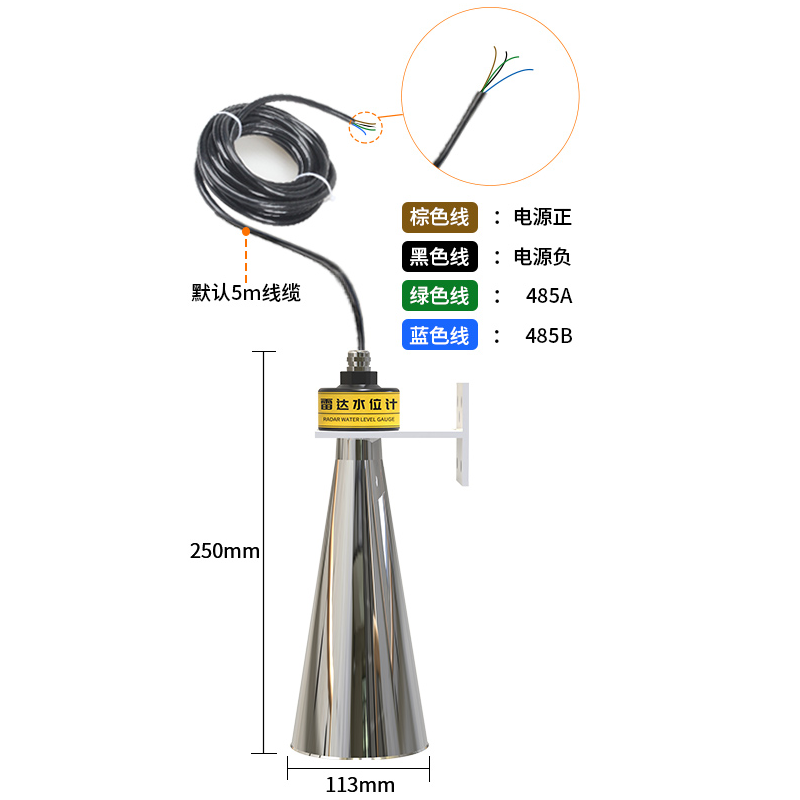

3.3 Подключение питания и связи

• Питание: поддерживает широкий диапазон 10–30 В, рекомендуется стандартный промышленный источник 12 В.

• Связь: стандартный выход RS485, заводские настройки — скорость 9600 бод, 8, N, 1.

• Важно при подключении: строго запрещено менять местами линии A/B; при сетевом соединении нескольких устройств NiuBoL каждому нужно присвоить уникальный адрес через ПО во избежание конфликтов.

Разнообразные сценарии применения датчика глубины воды

Радиолокационный датчик уровня воды NiuBoL 77 ГГц благодаря выдающимся промышленным характеристикам нашёл широкое применение в следующих областях:

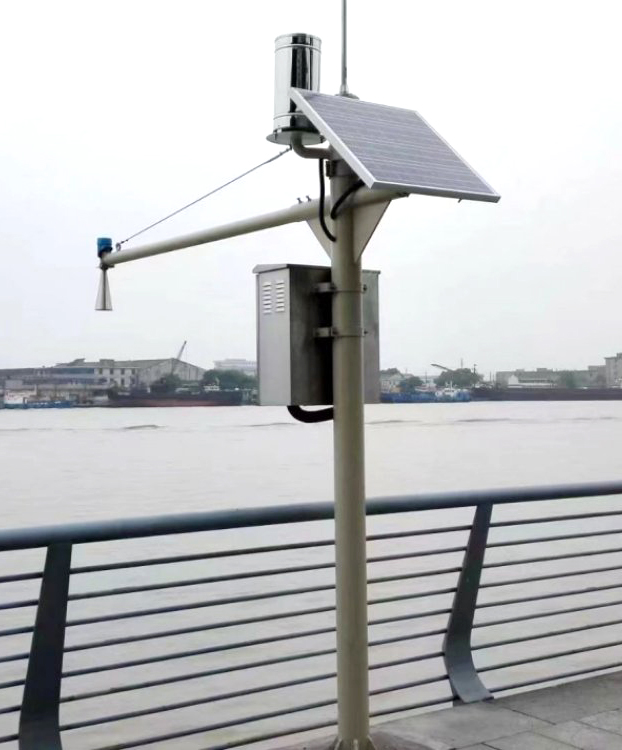

• Природный гидрологический мониторинг: реальное время отслеживания уровня рек, озёр и водохранилищ — надёжная поддержка данных для борьбы с паводками и засухой.

• Предупреждение городских паводков: установка под мостами и в зонах риска затопления — мониторинг глубины скопления воды в реальном времени с интеграцией в системы управления дорожным движением.

• Информатизация оросительных систем: контроль объёма воды в открытых каналах и оросительных системах — поддержка точного учёта водопотребления в сельском хозяйстве.

• Промышленный контроль уровня: мониторинг в резервуарах очистных сооружений, химических ёмкостях (необходима оценка коррозионной стойкости) и градирнях.

• Предупреждение селевых потоков и горных паводков: в сочетании с беспроводными шлюзами — оповещение за секунды о внезапных подъёмах уровня в удалённых горных районах.

Часто задаваемые вопросы (FAQ)

В1: Откажет ли 77 ГГц радиолокационный датчик уровня воды при сильном дожде?
О: Нет. По сравнению с ультразвуком миллиметровые волны обладают очень высокой проникающей способностью через дождь и туман. NiuBoL оптимизировал алгоритмы обработки сигнала для эффективной фильтрации случайного шума от осадков — данные уровня остаются стабильными.

В2: Можно ли измерять водоёмы с примесями или нефтяной плёнкой?
О: Да. Радар фиксирует границу резкого изменения диэлектрической проницаемости. Пока существует поверхность воды (независимо от нефтяной плёнки или примесей), радиоволны отражаются. Бесконтактная конструкция также исключает отказ из-за налипания масла.

В3: Как передавать сигналы на большие расстояния по шине RS485?
О: При использовании стандартной экранированной витой пары RS485 обеспечивает передачу до 1200 м. Для больших расстояний рекомендуется применять беспроводной терминал передачи NiuBoL (RTU).

В4: Нужно ли регулярно калибровать радиолокационный датчик уровня воды? Высокая ли частота обслуживания?
О: NiuBoL 77 ГГц использует бесконтактный метод — датчик не контактирует с водой, поэтому исключено обрастание, накопление осадков или запутывание водорослями. Физические характеристики миллиметрового радара очень стабильны — после установки и задания высоты опоры регулярная калибровка обычно не требуется. Рекомендуется раз в полгода проверять поверхность линзы на наличие посторонних предметов (гнёзда птиц, наледь в экстремальных условиях). Ежедневные затраты на обслуживание крайне низкие.

В5: Повлияет ли густая водная растительность или ряска на результат измерения?
О: Отражение радиоволн зависит от диэлектрической проницаемости объекта. У воды она значительно выше, чем у растений и воздуха, поэтому радар обычно проникает через редкую плавающую растительность и измеряет непосредственно поверхность воды. Однако при очень плотном и толстом слое растительности (ряска толщиной несколько сантиметров) сигнал может отразиться от верхнего слоя. В таких особых случаях рекомендуется организовать небольшую очищенную зону под точкой установки или оптимизировать компенсацию через алгоритмы NiuBoL.

В6: Каковы конкретные преимущества угла луча 8° при установке в узких каналах?
О: В узких оросительных каналах или небольших городских смотровых колодцах широкий угол луча (например, 24° или 30°) приводит к тому, что электромагнитные волны радара освещают стенки канала или колодца, создавая сильные мешающие отражения и вызывая скачки измерений. Узкий луч 8° от NiuBoL концентрирует энергию подобно узкому лучу фонарика, направленному вертикально вниз к поверхности воды — это резко снижает помехи от окружающей среды и сохраняет экстремальную точность ±1 мм даже в стеснённых пространствах.

Итог

Высокочастотный радиолокационный датчик уровня воды NiuBoL 77 ГГц (Water Depth Level Sensor) представляет передовой уровень современной технологии измерения уровня воды. Он не только устраняет главные недостатки традиционных методов — высокую частоту обслуживания и чувствительность к внешним воздействиям, — но и обеспечивает пользователям водного хозяйства, муниципальных служб и промышленности надёжную «страховку» данных благодаря миллиметровой точности и диапазону до 65 м.

В эпоху цифровой трансформации точный сбор данных — основа принятия решений. Выбор NiuBoL — это выбор более умного и эффективного способа мониторинга водных ресурсов.

Если вам нужны индивидуальные решения по системам мониторинга уровня воды NiuBoL или технические чертежи — обращайтесь в нашу техническую поддержку. Мы предоставим комплексные услуги — от датчиков до облачных платформ — с учётом ваших конкретных условий эксплуатации.
