Датчик солнечного излучения Arduino

Датчик солнечного излучения Arduino, введение в продукт

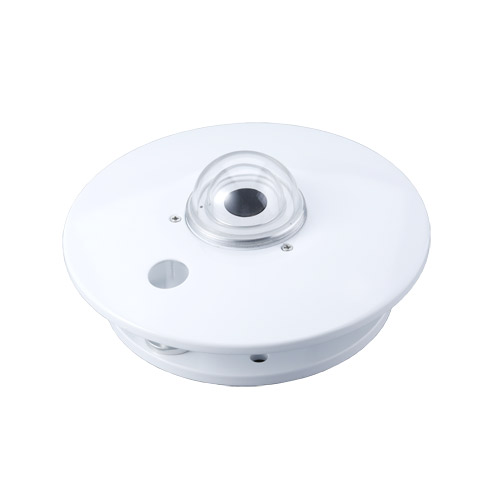

Датчик солнечного излучения - это высокоточный измерительный прибор, разработанный на основе принципа термоэлектрической индукции, который может точно измерять общее излучение, отраженное излучение, рассеянное излучение, инфракрасное излучение, видимый свет, ультрафиолетовое излучение, длинноволновое излучение и другие типы излучения солнца. Этот продукт подходит для использования солнечной энергии, метеорологии, сельского хозяйства, старения строительных материалов и загрязнения атмосферы, предоставляя вам надежные решения для измерения энергии солнечного излучения.

 Основная технология и характеристики датчика солнечного излучения .

Основная технология датчиков:

Конструкция многоконтактного термоэлемента: в основе датчика лежит многоконтактный термоэлемент с гальваническим покрытием, намотанный проволокой, с черным покрытием с высокой поглощающей способностью для обеспечения максимального поглощения излучения.

Принцип дифференциального потенциала: горячий спай напрямую подвергается воздействию солнечного излучения, в то время как холодный спай находится глубоко внутри; разница температур между ними создает стабильную разность потенциалов, которая преобразуется в электрический сигнал для точной количественной оценки излучения.

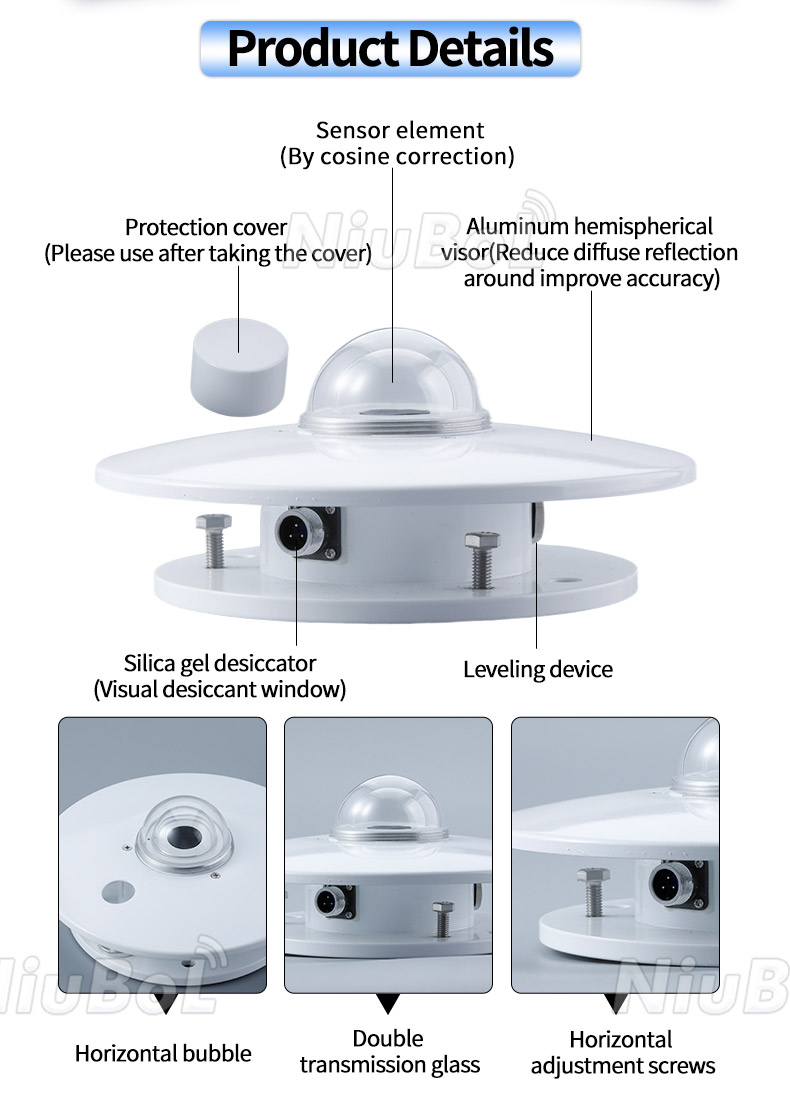

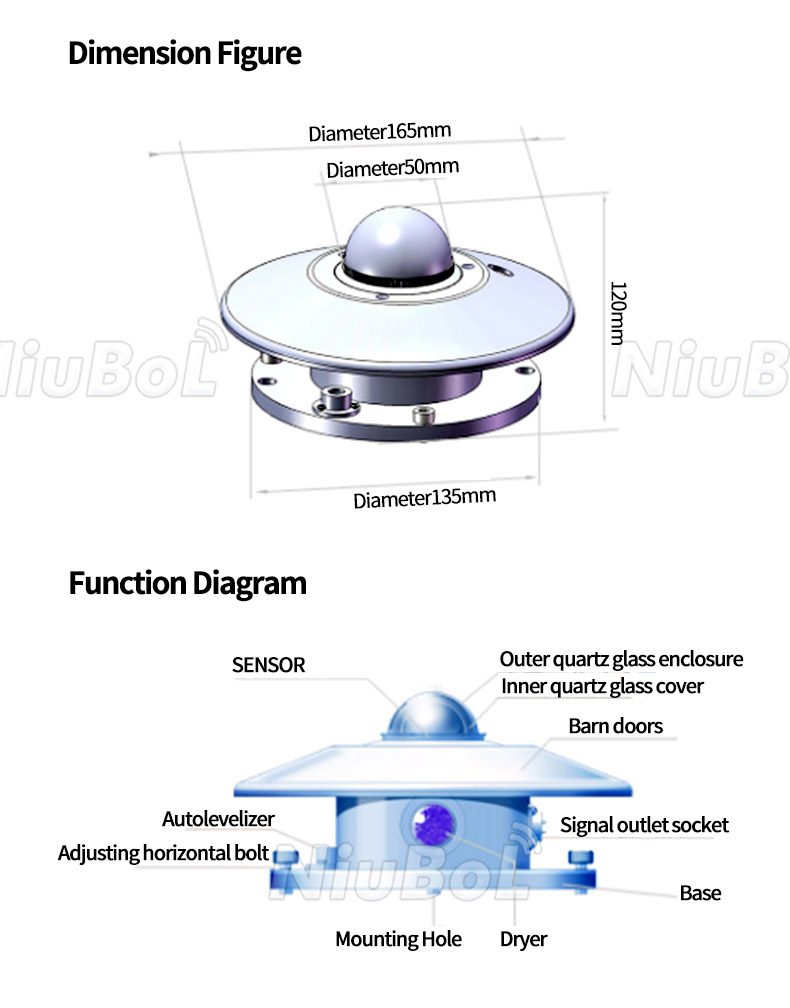

Конструкция двойной стеклянной крышки:

Снижает помехи от конвекции воздуха: двухслойная структура эффективно изолирует датчик от внешних воздействий окружающей среды, а внутренний слой предназначен для предотвращения помех от собственного излучения внешней оболочки, обеспечивая чистоту измерений.

Датчик солнечного излучения универсален:

Комплексное измерение радиации: от общего излучения до рассеянного, отраженного и даже определенных полос излучения, широко используется при оценке эффективности солнечных панелей, исследованиях изменения климата, мониторинге роста сельскохозяйственных культур и т. д.

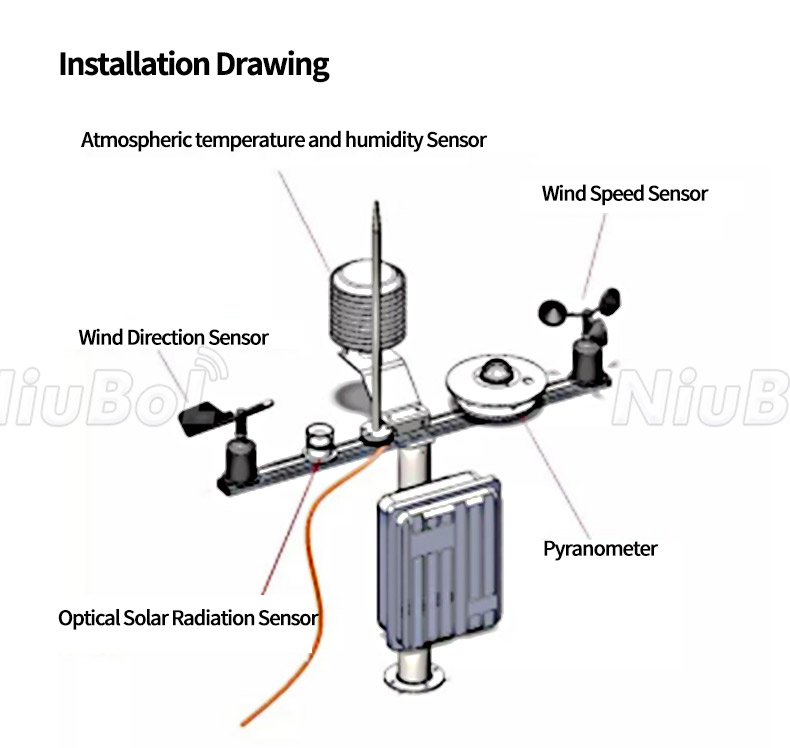

Благодаря гибкому креплению: горизонтальному, наклонному или под определенным углом, он может точно фиксировать данные о излучении, а при добавлении затеняющего кольца он может точно измерять рассеянное излучение.

 Технические параметры датчика солнечной радиации

Основные технические параметры датчика солнечного излучения:

1. Высокая чувствительность: 7 ~ 14 мкВ/Вт·м², что позволяет точно регистрировать даже небольшие изменения излучения.

2. Широкий диапазон измерений: 0–2000 Вт/м², удовлетворяющий потребности в измерении радиации в повседневных и экстремальных условиях.

3. Несколько форм выходов: поддержка источника питания постоянного тока 5 В/12 В/24 В, а также выходного тока и напряжения, интерфейс связи RS485, простая интеграция с современными системами сбора данных, такими как платформа Arduino, с помощью простого программирования для достижения передачи и обработки данных в реальном времени.

4. Отличная стабильность: годовая стабильность ≤ ± 2%, что обеспечивает точность долгосрочного мониторинга.

5. Адаптация к суровым условиям: диапазон рабочих температур от -40℃ до +50℃, не боится экстремальных климатических условий.

 Учебник по подключению датчика солнечного излучения к Arduino

 Необходимые материалы：

- Датчик солнечного излучения (с выходом RS485)

- Плата Arduino (например, Arduino Uno, Arduino Mega и т. д.)

- Модуль преобразования RS485

- Соответствующие соединительные кабели

- Источник питания

Шаги подключения датчика солнечной радиации Arduino

1. Подключение электропитания:

   - Подключите контакты VCC и GND модуля преобразователя RS485 к контактам 5V и GND Arduino соответственно.

2. Подключение сигнальной линии RS485:

   - Подключите провода A (неинвертированный) и B (инвертированный) датчика солнечного излучения к соответствующим клеммам модуля преобразователя RS485.

3. Модуль преобразователя и подключение Arduino:

   - Подключите TXD модуля преобразования RS485 к цифровому выводу 10 (RX), а RXD к цифровому выводу 11 (TX) Arduino.

4. Программирование:

   - Используйте Arduino IDE для написания программы для настройки параметров последовательной связи, чтения и анализа данных датчиков.

 Пример кода датчика солнечного излучения, подключенного к Arduino:

включить <SoftwareSerial.h

// Определите контакты Arduino, которые подключаются к модулю RS485.

константа int rs485RxPin = 10; // RX

константа int rs485TxPin = 11; // передача

SoftwareSerial rs485Serial(rs485RxPin, rs485TxPin); // создаем программный последовательный объект

недействительная настройка() {

  Serial.begin(9600); // инициализируем последовательную связь для отладки

  rs485Serial.begin(9600); // Скорость передачи данных RS485, соответствует настройкам датчика.

}

недействительный цикл() {

  если (rs485Serial.доступно()) {

    String data = rs485Serial.readStringUntil(' '); // Чтение данных датчика RS485.

    Serial.println(data); // обработать и отобразить данные

  }

}

Отладка и тестирование: Загрузите код в Arduino, запустите программу и посмотрите, соответствуют ли выходные данные ожидаемым. Отрегулируйте положение датчика или настройки параметров по мере необходимости, чтобы получить наилучшие результаты измерений.

Сценарии применения датчика солнечного излучения

- Использование солнечной энергии: оценка эффективности солнечных панелей.

- Метеорологические наблюдения: мониторинг изменений солнечной радиации, предоставление данных для прогнозирования погоды.

- Сельскохозяйственное производство: руководство по посадке сельскохозяйственных культур и орошению.

- Испытание на старение строительных материалов: оценка степени старения материалов под воздействием солнечного излучения.

- Мониторинг загрязнения атмосферы: анализ взаимосвязи между солнечной радиацией и загрязнением атмосферы.

Датчики солнечного излучения, чтобы обеспечить вам точное и стабильное измерение энергии солнечного излучения, чтобы помочь вам лучше проводить соответствующие исследования и приложения. Купите сейчас и начните свой путь мониторинга солнечного излучения!
