Датчик pH почвы Arduino

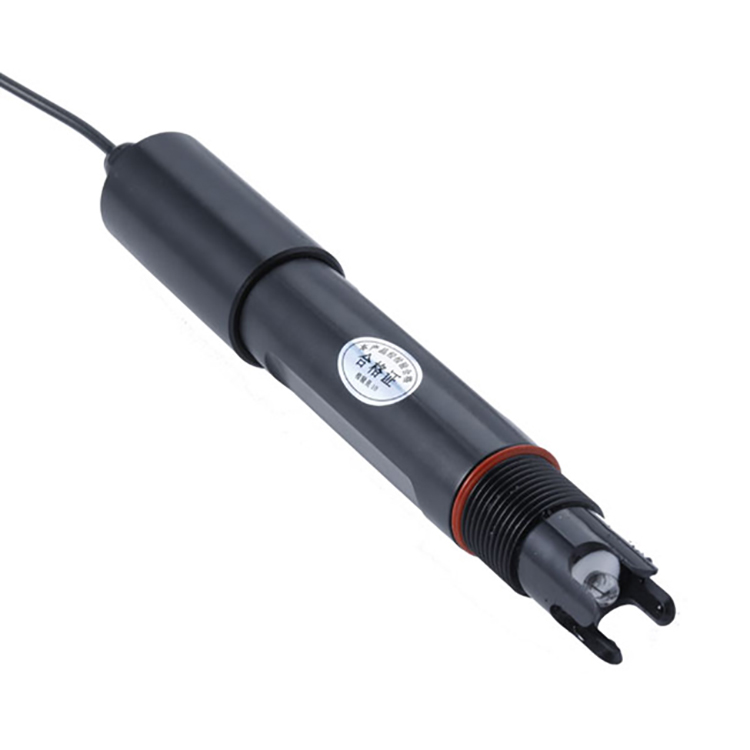

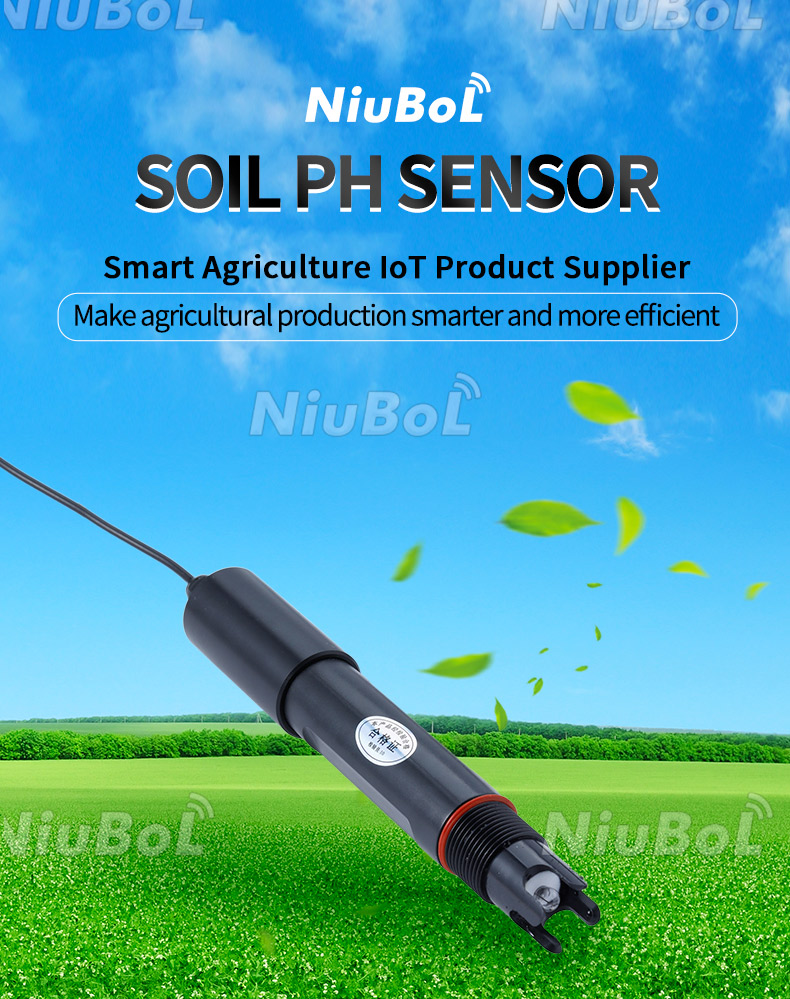

Датчик pH почвы Arduino Описание продукта

Датчик pH почвы — это интеллектуальный датчик, разработанный для сельского хозяйства, садоводства и наук об окружающей среде для точного измерения кислотности и щелочности почвы (pH). Сочетая высокоточную технологию измерения с удобным интерфейсом, датчик можно легко интегрировать в автоматизированные системы на базе Arduino, чтобы помочь пользователям осуществлять точный мониторинг и контроль почвенной среды.

Характеристики датчика pH почвы

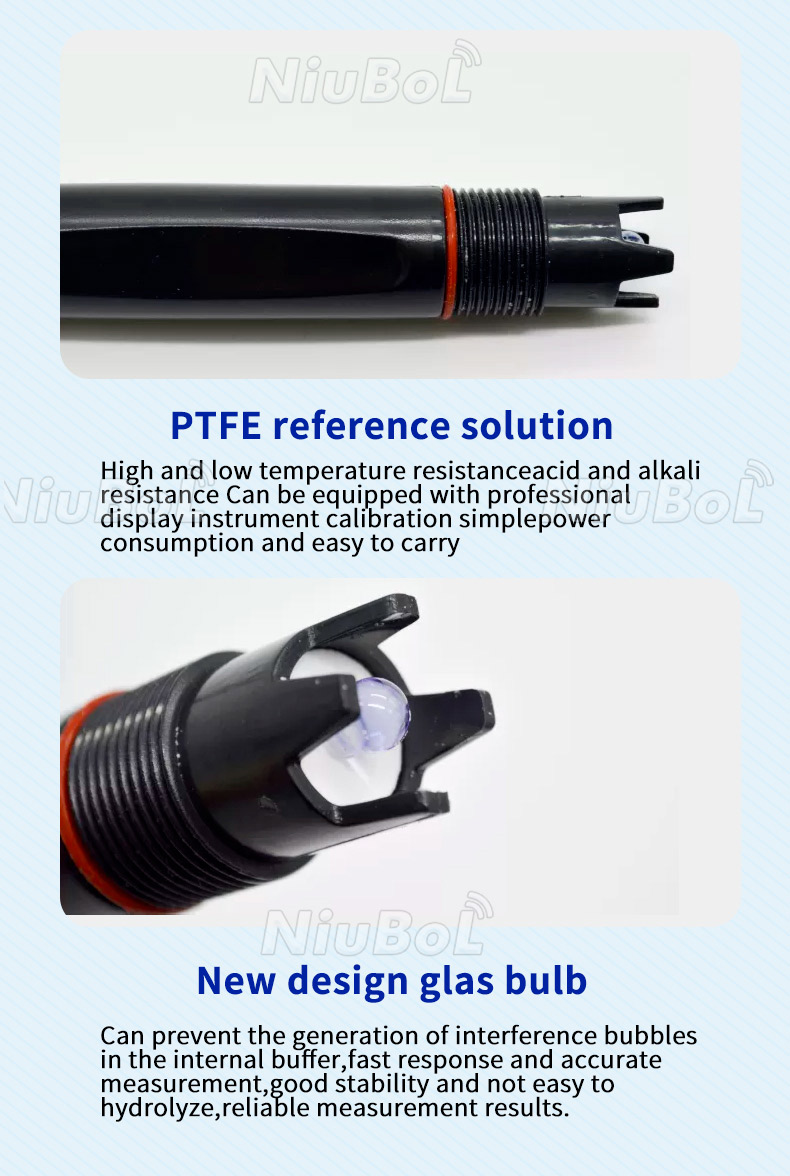

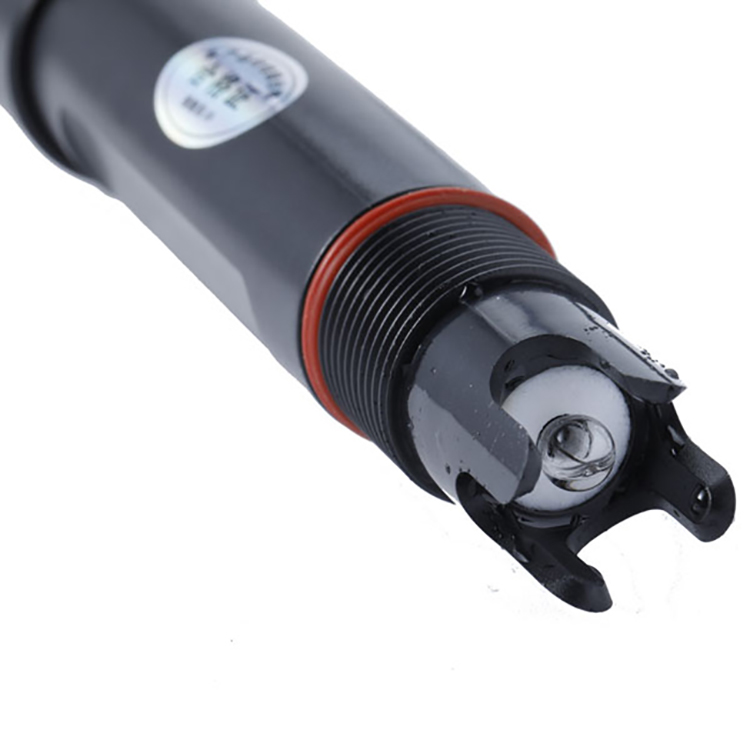

Высокоточное измерение: благодаря стеклянному электроду прибор может точно измерять концентрацию ионов водорода в почве и, таким образом, рассчитывать значение pH почвы с небольшой погрешностью, обеспечивая стабильное и надежное измерение.

Высокая прочность: датчик изготовлен из коррозионно-стойких материалов, что эффективно продлевает срок его службы, подходит для долгосрочного мониторинга в почве.

Быстрый отклик: датчик имеет быстрое время отклика и может отслеживать изменения pH почвы в режиме реального времени.

Простота установки: простая конструкция, легкость установки, подходит для различных почвенных сред.

Высокая совместимость: может быть напрямую подключен к Arduino и другим микроконтроллерам для реализации передачи данных.

Гибкое программирование: пользователи могут реализовать мониторинг pH почвы в режиме реального времени, регистрацию данных, пороговую сигнализацию и другие функции, написав код Arduino в соответствии со своими потребностями.

Использование и функции датчика pH почвы

Датчик pH почвы использует:

Сельскохозяйственные посадки: помогите фермерам понять pH почвы, рационально вносить удобрения и повысить урожайность и качество культур.

Уход за садоводством: предоставление данных о pH почвы любителям садоводства для руководства по уходу и выращиванию цветов, фруктовых деревьев и других растений.

Мониторинг окружающей среды: предоставление базовых данных по pH почвы в области экологического восстановления и мониторинга загрязнения почвы.

Научные исследования: предоставление точных данных для исследований pH почвы.

Управление почвой: долгосрочный мониторинг может помочь выявить тенденции закисления или защелачивания и вовремя скорректировать состояние почвы, чтобы предотвратить ущерб урожаю.

Функция датчика pH почвы:

Измерение в реальном времени: отображение pH почвы в реальном времени помогает пользователям отслеживать состояние окружающей среды почвы.

Регистрация данных: автоматическая регистрация pH почвы через заданные интервалы времени и создание графиков исторических данных для упрощения анализа тенденций состояния почвы.

Пороговое значение сигнализации: установите верхнее и нижнее пороговое значение pH почвы. Когда значение pH почвы превысит установленный диапазон, через систему Arduino будет отправлен сигнал тревоги, чтобы напомнить пользователю о необходимости принять своевременные меры.

Дистанционное управление: в сочетании с технологией Интернета вещей (IoT) он может осуществлять удаленный мониторинг и контроль значения pH почвы для повышения эффективности управления.

Сценарии применения датчика pH почвы:

- Домашнее садоводство: следите за состоянием почвы в домашнем огороде.

- Коммерческие фермы: внедрение точного земледелия и повышение урожайности.

- Мониторинг окружающей среды: долгосрочное отслеживание изменений pH почвы на определенной территории.

Предложение о покупке

- Категория пользователей: садоводы-любители, сельскохозяйственные рабочие, специалисты по мониторингу окружающей среды, исследователи, любители электронных устройств своими руками.

- Техническая поддержка: предоставление подробного руководства по эксплуатации и примеров кода, которые помогут вам быстро приступить к работе.

Послепродажное обслуживание

- Гарантийное обязательство: на продукт предоставляется гарантия сроком на один год, поэтому вы можете покупать его без беспокойства.

- Обслуживание клиентов: профессиональная команда по обслуживанию клиентов предоставит вам предпродажное консультирование и послепродажную поддержку.

Датчик pH почвы и связь Arduino

Наш датчик pH почвы поддерживает удобную связь с Arduino. Вы можете легко реализовать свой проект DIY, просто следуя инструкциям ниже:

1. Подключите модуль преобразователя: используйте специальный модуль преобразователя для преобразования выходного сигнала датчика pH почвы в сигнал, распознаваемый Arduino.

2. Напишите код: в соответствии с требованиями вашего проекта напишите простой код для чтения и анализа данных pH.

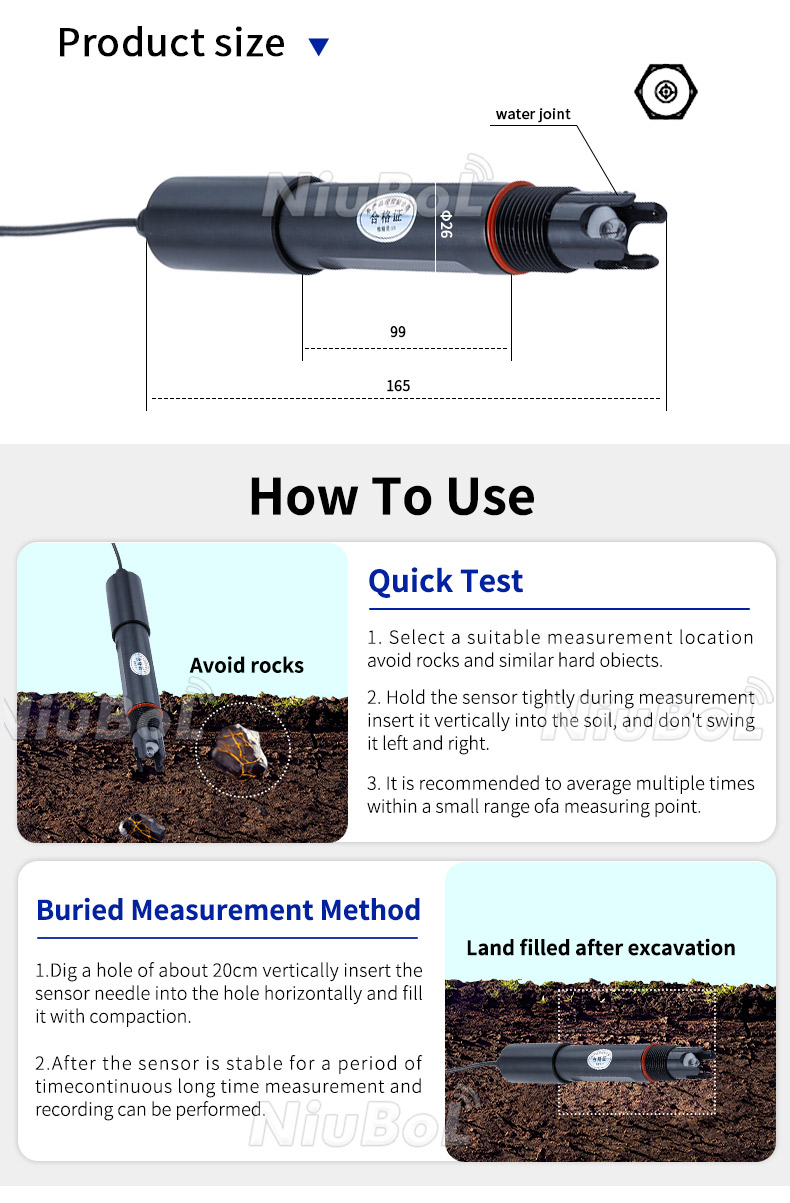

3. Мониторинг в реальном времени: вставьте датчик в почву и отслеживайте и отображайте значение pH почвы в реальном времени с помощью Arduino.

Датчик pH почвы запрограммирован на взаимодействие с Arduino.

Подготовка оборудования

1. Плата разработки Arduino (например, Arduino Uno)

2. Датчик pH почвы

3. Макетная плата и соединительный кабель

4. Модуль питания (12В)

Этапы подключения

1. Подключите источник питания: подключите вывод VCC датчика к выводу 12 В Arduino, а вывод GND — к выводу GND.

2. Аналоговое входное соединение: подключите вывод A0 датчика к аналоговому входному выводу A0 Arduino.

Реализация программирования.

1. Установите файлы библиотеки: в Arduino IDE откройте меню «Инструменты», выберите «Управление библиотеками», а затем найдите и установите файлы библиотеки «pH».

int pHPin = A0; // Определяем контакт, к которому подключен датчик pH.

недействительная настройка() {

Serial.begin (9600); // Инициализация последовательной связи.

}

недействительный цикл() {

float pHValue = analogRead(pHPin); // считываем аналоговое значение

Serial.print ("pH Value: "); // Считываем аналоговое значение.

Serial.println (pHValue); // вывести значение pH на последовательный монитор

delay(1000); // задержка 1 секунда, измерение раз в секунду

}

Пример пояснения кода

В приведенном выше коде функция analogRead(pHPin) используется для считывания аналогового сигнала, подключенного к контакту A0, который представляет собой выходное напряжение датчика pH. Вычислив это значение напряжения, можно косвенно получить значение pH. Следует отметить, что поскольку конкретная модель и конструкция схемы различных датчиков могут различаться, фактическое приложение необходимо настроить и откалибровать в соответствии с конкретной ситуацией.

С помощью вышеописанных шагов вы можете успешно использовать плату разработки Arduino и датчик pH почвы для измерения кислотности и щелочности почвы, а также запрограммировать его для мониторинга и записи данных в реальном времени. Эта техника не только проста и удобна в использовании, но и недорога, идеально подходит для новичков и любителей для реализации проектов DIY.

Заключение

Датчик pH почвы Arduino — это мощный и простой в интеграции интеллектуальный датчик, который может помочь пользователям точно определить уровень pH почвы, обеспечивая мощную поддержку для сельскохозяйственных посадок, ухода за садоводством и мониторинга окружающей среды. С помощью простой операции своими руками вы можете реализовать мониторинг и регулирование pH почвы в реальном времени, сделав управление более интеллектуальным и эффективным. Действуйте сейчас и начните свой путь в области интеллектуального сельского хозяйства!

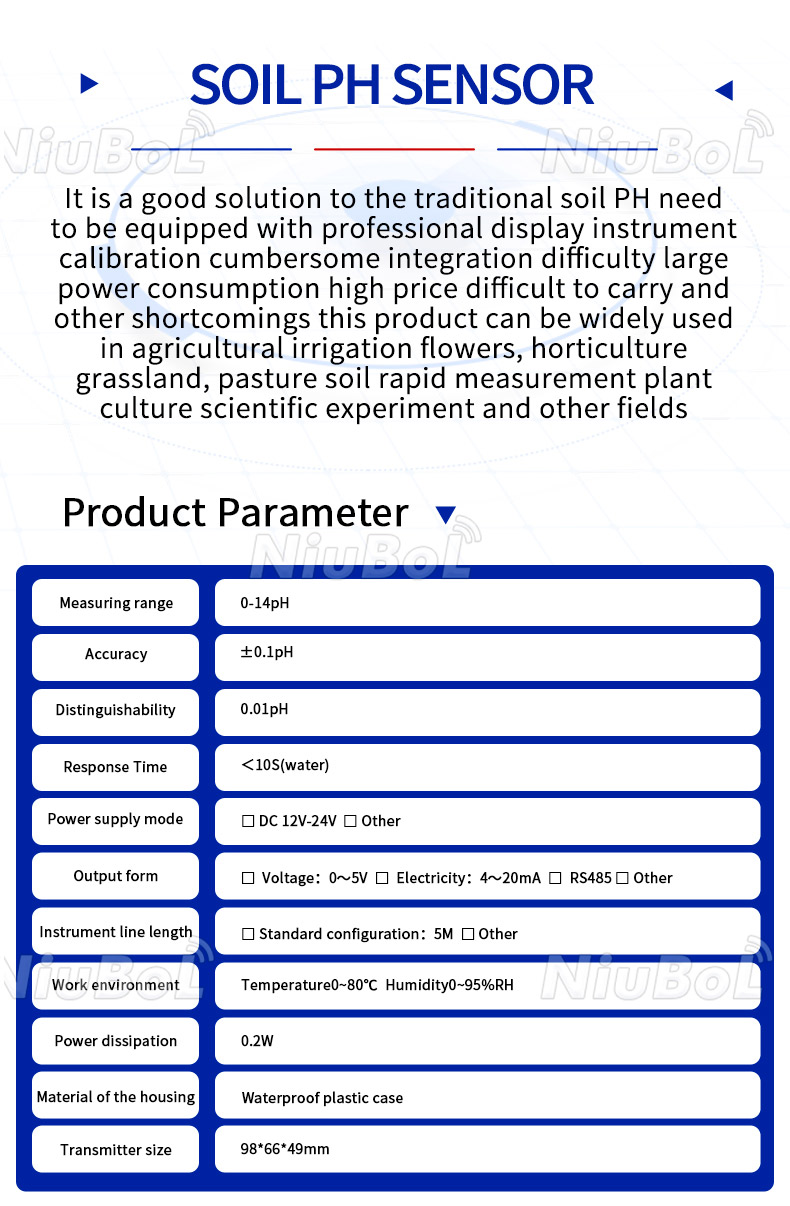

Технические данные датчика pH почвы

NBL-S-PH-Soil-PH-Sensor-Instruction-Manual-V4.0.pdf
