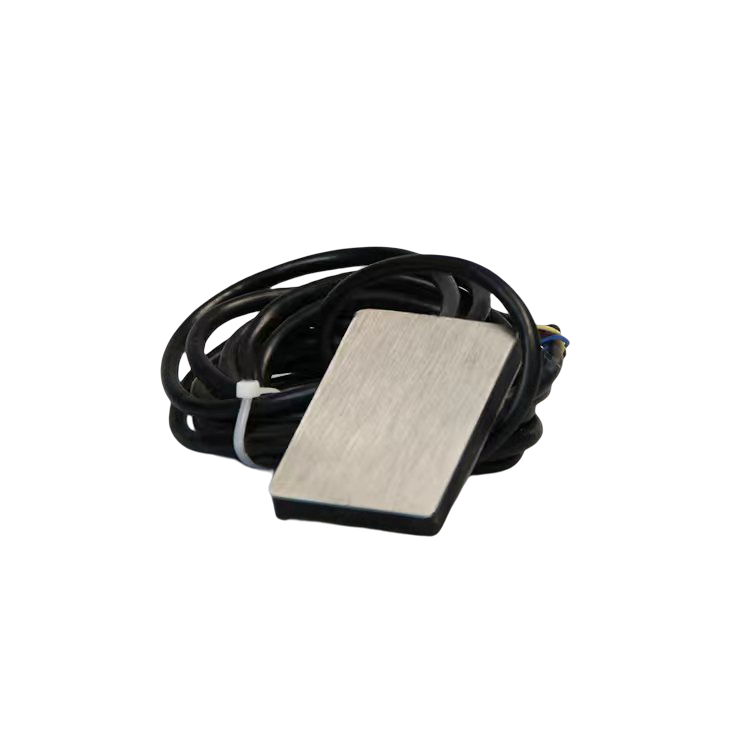

Датчик теплового потока почвы Прибор для измерения теплового потока внутри почвы

 Датчик теплового потока почвы (также известный как «пластина теплового потока почвы», «измеритель теплового потока») в основном используется для измерения энергетического баланса почвы и теплопроводности почвенного слоя.

    Датчик теплового потока почвы измеряет температурные градиенты с помощью термобатареи, состоящей из двух различных металлических материалов. Детекторы термобатареи принимают тепловое излучение, которое может генерировать термоэлектрический потенциал между соединениями двух разнородных материалов.

Датчик теплового потока выдает сигнал в виде напряжения, напряжение пропорционально тепловому потоку, выходное напряжение представляет собой милливольтный сигнал, а милливольтный сигнал считывается системой сбора данных.

Данный продукт отличается высокой точностью измерений, удобен в использовании и не требует технического обслуживания, а также может широко использоваться в различных областях мониторинга окружающей среды.

технические параметры：

Диапазон измерения: -500~500 Вт/м2

Точность: ±5%

Питание:  12-24 В/5 В постоянного тока

Форма выходного сигнала: -100мВ~100мВ/0~2,5В/RS485

Длина кабеля прибора: 10 метров

Рабочая температура: -40℃～50℃

Рабочая влажность: 0~100%RH

Размер передатчика:

Инструкция по применению：

   При установке датчика теплового потока почвы следует выбрать репрезентативное место в пределах диапазона исследования. Если поверхностный слой более сложный, датчик следует разместить в эффективной части с меньшим покрытием и более сбалансированным тепловым потоком почвы.

    Во время использования обязательно обращайте внимание на переднюю и заднюю часть датчика теплового потока, правильное расположение — лицевая сторона вверх.

   Сначала используйте небольшую лопату, чтобы выкопать вертикальную яму, определите расстояние от датчика теплового потока до верхней части земли в соответствии с требованиями пользователя, затем используйте небольшой нож, чтобы сделать горизонтальный надрез в боковой части ямы, постарайтесь сохранить поверхность почвы нетронутой или по крайней мере без повреждения, вставьте датчик теплового потока в горизонтальный вырез. Для получения точного теплового потока почвы необходимо убедиться, что пластина теплового потока полностью соприкасается с почвой.

   Помните, не выводите выходной провод пластины теплового потока непосредственно на поверхность почвы. Небольшой участок выходного провода пластины теплового потока следует закопать в почву, чтобы снизить теплопроводность выходного провода.

   После установки всех датчиков обязательно верните вынутый грунт в исходное положение как можно скорее.

В течение года поток тепла из почвы меняется со сменой сезонов. Летом поток тепла из почвы положительный, то есть в слой почвы поступает тепло, и его количество велико; зимой поток тепла из почвы отрицательный, и поток тепла из почвы отрицательный. Тепло выделяется в атмосферу, но в небольших количествах.

Датчик теплового потока почвы, также известный как пластина теплового потока почвы, пластина теплового потока, измеритель теплового потока, датчик теплового потока почвы - это традиционный тестер тепловых характеристик почвы, в основном используемый для измерения энергетического баланса почвы и теплопроводности слоя почвы, его значение зависит от градиента температуры между верхним и нижним слоями почвы и теплопроводности почвы, значение теплового потока внутри измеряемого объекта относительно невелико, поскольку корпус датчика выполнен из керамики - Поскольку корпус датчика изготовлен путем смешивания керамики и пластика, общее тепловое сопротивление гарантированно очень низкое.

В течение года он меняется в зависимости от сезона: летом поток тепла из почвы положительный, когда тепло проникает в почвенный слой и его значение больше, а зимой поток тепла из почвы отрицательный, когда тепло из почвы отдается в атмосферу, но его значение меньше.

Формула расчета теплового потока

Тепловой поток (Вт/м2) = коэффициент (Вт*м-2/мВ) * мощность (мВ)

Область применения

Данный продукт может широко применяться для измерения теплового потока в стенах зданий и в почве.
