Датчик влажности почвы

Датчик влажности почвы, также известный как датчик влажности почвы , представляет собой устройство, используемое для измерения влажности почвы. Этот датчик обычно состоит из зонда из нержавеющей стали и водонепроницаемого зонда, который можно использовать, закопав его в почву на длительный период времени. Датчик влажности почвы измеряет содержание влаги в почве и помогает людям понять содержание влаги в почве. При использовании вместе с устройством сбора данных его можно использовать в качестве инструмента для мониторинга точечного содержания влаги или мобильного измерения.

Датчики влажности почвы обычно инкапсулируются в корпус из ПВХ с эпоксидной смолой. Существуют также вставные датчики температуры и влажности почвы , которые способны измерять как температуру, так и влажность почвы и имеют несколько зондов для измерения температуры и влажности в почве на разных глубинах.

Принцип работы датчика влажности почвы

Датчик влажности почвы — это устройство, используемое для измерения содержания влаги в почве, что имеет жизненно важное значение для таких областей, как сельскохозяйственное орошение, мониторинг окружающей среды и научные исследования. Эти датчики оценивают состояние влажности почвы с помощью различных технических принципов, из которых TDR (Time Domain Reflectance) и FDR (Frequency Domain Reflectance) являются двумя распространенными методами.

Принцип работы датчика влажности почвы TDR :

Датчики TDR используют высокочастотные электромагнитные импульсы, которые распространяются по металлическому проводу, закопанному в почву. Когда электромагнитная волна сталкивается с границей раздела между почвой и воздухом или другой средой, она отражается. Поскольку диэлектрическая проницаемость почвы тесно связана с содержанием влаги, скорость распространения и время отражения электромагнитной волны будут меняться в зависимости от влажности почвы.

Путем точного измерения этой разницы во времени можно рассчитать диэлектрическую проницаемость почвы и, таким образом, определить объемное содержание воды в почве. Преимущества датчиков TDR заключаются в их высокой точности и независимости от типа и плотности почвы, что делает их пригодными для сценариев применения, требующих высокоточных измерений, даже несмотря на то, что они относительно дороги и сложны в установке.

Принцип работы датчика влажности почвы FDR :

Датчик FDR основан на разнице частотных характеристик электромагнитных волн в средах с различной диэлектрической проницаемостью. Он посылает электромагнитный сигнал определенной частоты и измеряет изменение резонансной частоты этого сигнала в почве. Увеличение влажности почвы приводит к увеличению диэлектрической проницаемости, что в свою очередь влияет на резонансную частоту.

Анализируя изменение частоты, можно рассчитать диэлектрическую проницаемость почвы и косвенно получить содержание влаги в почве. Датчики FDR имеют более низкую стоимость и более высокую скорость измерения, чем TDR, а конструкция зонда достаточно гибка для одновременного проведения измерений на нескольких глубинах, что делает их подходящими для применений, требующих быстрого реагирования и экономической эффективности.

Современные датчики влажности почвы часто также оснащены датчиком температуры и датчиком влажности для более точного измерения температуры и влажности почвы. Эти данные могут использоваться для управления работой системы орошения, что позволяет фермеру или любителю садоводства лучше управлять ростом и развитием растений.

Сценарии применения датчика влажности почвы

Датчик влажности почвы имеет широкий спектр применения в сельском хозяйстве, садоводстве и мониторинге окружающей среды. Ниже приведены некоторые распространенные сценарии применения:

1. Сельскохозяйственное орошение: Датчики влажности почвы могут использоваться в системах орошения ферм, чтобы помочь фермерам определить, когда следует производить орошение, а также объем и частоту орошения. Мониторинг влажности почвы в режиме реального времени позволяет избежать избыточного или недостаточного орошения, а также повысить урожайность и качество урожая.

2. Садоводческий менеджмент: В садах, теплицах или цветочных горшках датчики влажности почвы могут использоваться для контроля содержания влаги в почве вокруг корневой системы растения. Это помогает определить, когда поливать растение, и контролировать количество полива, чтобы гарантировать, что растение надлежащим образом снабжается водой для стимулирования роста и цветения.

3. Исследования почвы: Научные исследователи используют датчики влажности почвы для мониторинга изменений влажности в различных типах почвы и географических точках. Это важно для исследований распределения влажности почвы, оптимизации орошения и мониторинга экосистемы.

4. Управление лесным хозяйством: в лесных экосистемах датчики влажности почвы могут использоваться для мониторинга изменений влажности почвы с целью понимания состояния влажности лесной экосистемы и изменений в экосистеме.

5. Мониторинг окружающей среды: датчики влажности почвы могут использоваться для мониторинга влажности почвы в таких местах, как городские парки, зеленые зоны и природные заповедники, для оценки степени засушливости почвы, водопользования и здоровья экосистемы.

Роль и значение датчика влажности почвы

Ценность датчика влажности почвы в основном отражается в следующих аспектах:

1. Управление водными ресурсами: датчик влажности почвы может помочь фермерам и садоводам точно измерять влажность почвы, чтобы избежать проблем с избыточным или недостаточным поливом. Контролируя влажность почвы в режиме реального времени, можно регулировать объем и частоту полива в соответствии с фактическим спросом, повышая эффективность использования водных ресурсов и сокращая потери воды.

2. Улучшить урожайность и качество: правильная влажность почвы необходима для нормального роста и развития сельскохозяйственных культур. Датчики влажности почвы могут помочь определить оптимальное время и количество полива, чтобы гарантировать, что почва вокруг корневой системы сельскохозяйственных культур надлежащим образом снабжается водой, тем самым способствуя росту и развитию растений, а также улучшая урожайность и качество.

3. Экономия затрат на электроэнергию: с помощью датчиков влажности почвы можно точно измерять влажность почвы и контролировать орошение на основе фактических потребностей. Это позволяет избежать ненужного орошения и экономит потребление воды, а также снижает затраты на электроэнергию, связанную с орошением, например, на работу насосной станции и энергопотребление системы водоснабжения.

4. Защита окружающей среды: Рациональное использование датчиков влажности почвы может предотвратить эрозию почвы и загрязнение воды, вызванное чрезмерным орошением. Сокращение ненужного использования воды помогает защитить окружающую среду и поддерживать экологический баланс.

5. Научные исследования и поддержка принятия решений: датчики влажности почвы предоставляют данные в режиме реального времени, которые могут использоваться для исследования и мониторинга распределения влажности почвы, чтобы помочь ученым понять закономерности изменения влажности почвы, предсказать риск стихийных бедствий, таких как засухи или наводнения, а также обеспечить научную основу для принятия решений в области сельскохозяйственного производства, управления водными ресурсами и экологической защиты окружающей среды.

Подводя итог, можно сказать, что датчики влажности почвы играют важную роль в управлении водными ресурсами, сельскохозяйственном производстве, энергосбережении и защите окружающей среды, а также в других аспектах, имеющих значение, помогают повысить урожайность и качество сельскохозяйственных культур, оптимизировать использование водных ресурсов, сократить потребление энергии, защитить экологическую среду и оказывают поддержку научным исследованиям и принятию решений.

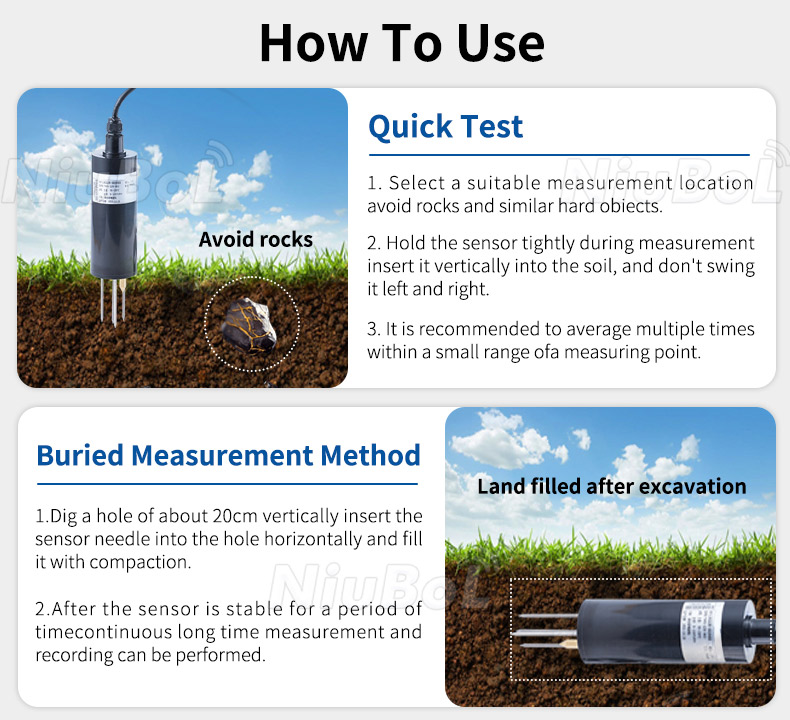

Требования и меры предосторожности при установке датчика влажности почвы

Требования к установке и меры предосторожности для датчика влажности почвы следующие:

1. Выбор места установки: При установке датчика влажности почвы следует выбрать хорошо репрезентативный участок земли и стараться избегать установки в местах, где есть источники воды и дренажные сооружения. Также необходимо учитывать расстояние между датчиком и оросительной трубой, корневой системой и т. д., чтобы обеспечить репрезентативность измеряемой датчиком влажности.

2. Контроль глубины установки: Глубина установки датчика влажности почвы имеет решающее значение для точности результатов измерений. В общем случае, соответствующая глубина установки выбирается в зависимости от роста сельскохозяйственных культур и глубины корневой системы. Обычно датчик устанавливается вблизи центральной линии почвы на глубине около 20-30 см.

3. Выбор метода установки: Существуют различные методы установки датчиков влажности почвы, включая вставной тип, заглубленный тип и тип размещения. Различные методы установки подходят для различных типов почвы и практических нужд. Перед установкой следует внимательно прочитать инструкцию и выбрать подходящий метод установки.

4. Предотвращение загрязнения и повреждения: При установке датчиков влажности почвы следует проявлять осторожность, чтобы не допустить различных форм загрязнения и повреждения датчиков. Например, в случае вставного датчика вилка, кабель и другие детали должны быть зарыты в почву, чтобы избежать эрозии под воздействием ветра и дождя. В процессе использования поверхность датчика следует своевременно очищать, а датчик следует защищать от погрызов животными или повреждений, вызванных деятельностью человека.

5. Техническое обслуживание: Регулярно проверяйте рабочее состояние датчика влажности почвы, если есть какие-либо отклонения, следует своевременно устранять их. Также обратите внимание на защиту и техническое обслуживание кабеля датчика, чтобы избежать старения кабеля из-за длительного воздействия солнца.

6. Сбор и обработка данных: После измерения влажности почвы необходимо собрать данные для статистики и анализа. При выполнении обработки данных следует уделить внимание выбору соответствующего метода обработки данных в соответствии с фактическими потребностями, чтобы лучше понять изменяющийся закон влажности почвы.

Подводя итог, можно сказать, что при установке датчиков влажности почвы необходимо обращать внимание на ряд аспектов, включая место установки, глубину установки, метод установки, защиту от загрязнения и повреждения, техническое обслуживание, а также сбор и обработку данных. Только при условии соблюдения правильных методов установки и мер предосторожности можно получить точные и надежные результаты измерения влажности почвы.

Технические характеристики датчика температуры и влажности почвы

NBL-S-THR-Датчики-температуры-и-влажности-почвы-Руководство-по-эксплуатации-V4.0.pdf

NBL-S-TMC-Датчик-температуры-и-влагопроводимости-почвы.pdf

NBL-S-TMCS-Почва-температура-влажность-соленость-EC-датчик.pdf

Руководство по эксплуатации датчика 7-в-1-композитного-почвы.pdf

Руководство по эксплуатации датчика 8-в-1-композитного-почвы.pdf
