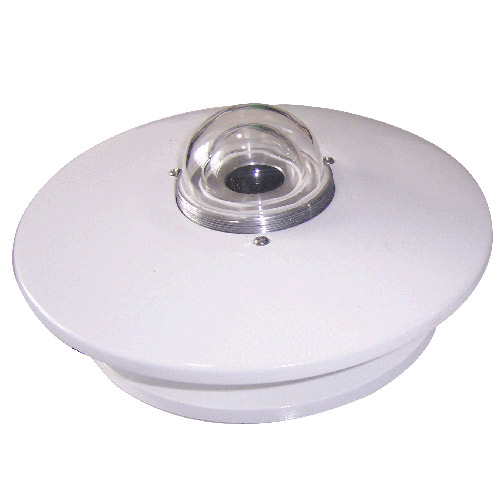

Пиранометр второго класса

NiuBoL Второго класса пиранометр — высококачественное решение для измерения солнечной радиации по оптимальной цене

Что такое пиранометр второго класса?

Пиранометр второго класса — это прибор для измерения интенсивности солнечной радиации, соответствующий стандартам второго класса Всемирной метеорологической организации (ВМО). Он предназначен для измерения суммарной солнечной радиации в спектральном диапазоне 0,3–3 мкм. Основной элемент — термопара с намотанной проволокой и множеством спаев, покрытая высокоабсорбирующим чёрным слоем для максимального поглощения энергии солнечного излучения. Горячие спаи расположены на чувствительной поверхности, холодные — внутри корпуса. Разность температур создаёт термо-ЭДС, а выходной сигнал пропорционален интенсивности радиации. Двухслойная стеклянная конструкция минимизирует конвекцию воздуха и помехи от инфракрасного излучения, обеспечивая высокую точность измерений.

По сравнению с пиранометрами первого класса или высокоточной аппаратурой, прибор второго класса представляет оптимальное соотношение точности и стоимости. Он широко применяется в солнечной энергетике, метеорологии, сельском хозяйстве, изучении старения строительных материалов и исследованиях атмосферного загрязнения.

Принцип работы и конструктивные преимущества пиранометра

Основной чувствительный элемент пиранометра — многопереходная термопара, покрытая высокоабсорбирующим чёрным слоем для максимального поглощения солнечного излучения. Горячие спаи находятся на чувствительной поверхности, холодные — внутри корпуса. При нагреве поверхности солнечным излучением возникает напряжение, пропорциональное интенсивности радиации.

Для повышения точности измерений используется двухслойное стеклянное покрытие, которое эффективно изолирует внешние воздушные возмущения и снижает влияние инфракрасного излучения, обеспечивая долгосрочную стабильность работы.

Технические характеристики пиранометра второго класса NiuBoL

- Чувствительность: 7–14 мкВ/(Вт·м²)
- Спектральный диапазон: 0,3–3 мкм
- Диапазон измерения: 0–2000 Вт/м²
- Питание: DC 12 В или 24 В
- Выходной сигнал: 4–20 мА, 0–5 В, RS485
- Длина кабеля: стандарт 2,5 м
- Время отклика: ≤35 с (99%)
- Внутреннее сопротивление: ≈350 Ом
- Годовая стабильность: ≤±2%
- Косинусная погрешность: ≤7% (при высоте Солнца 10°)
- Азимутальная погрешность: ≤5% (при высоте Солнца 10°)
- Температурная характеристика: ±2% (–10…+40 °C)
- Рабочая температура: –40…+50 °C
- Нелинейность: ≤2%

Применение и ценность пиранометров второго класса

Применение

Пиранометры второго класса используются для следующих измерений:

1. Суммарная солнечная радиация: измерение интенсивности солнечного излучения в диапазоне 0,3–3 мкм (Вт/м²) — оценка солнечно-энергетического потенциала.
2. Отражённая радиация: измерение отражённого от поверхности излучения при направленной вниз чувствительной поверхности — изучение альбедо.
3. Рассеянная радиация: измерение рассеянного атмосферой излучения с использованием затеняющего кольца — анализ прозрачности атмосферы.
4. Радиация на наклонной поверхности: измерение поступающего излучения на наклонные поверхности — оптимизация угла установки солнечных панелей.

Сценарии применения

1. Использование солнечной энергии: оценка потенциала солнечных ресурсов, оптимизация размещения и эксплуатации фотоэлектрических станций.
2. Метеорологический мониторинг: предоставление данных о солнечной радиации для повышения точности прогнозов погоды и климатических моделей.
3. Сельскохозяйственное производство: контроль интенсивности освещения для фотосинтеза — руководство по посадке культур и управлению теплицами.
4. Старение строительных материалов: измерение УФ- и видимого излучения — оценка скорости старения материалов под солнечным светом.
5. Исследования атмосферного загрязнения: мониторинг рассеянной радиации — анализ влияния аэрозолей и твёрдых частиц на радиационный баланс.

Ценность применения пиранометра

- Точные данные: высокая точность (±2% годовая стабильность) — оптимизация использования солнечной энергии и сельскохозяйственных процессов.
- Оптимальное соотношение цены и качества: по сравнению с приборами первого класса — доступнее, подходит для малых и средних проектов.
- Универсальность: поддержка измерения разных типов радиации — удовлетворение потребностей различных отраслей.
- Адаптация к окружающей среде: стабильная работа в диапазоне –40…+50 °C — идеально для длительного полевого мониторинга.
- Интеллектуальное управление: выходы RS485 и 4–20 мА позволяют интегрировать в IoT-системы для удалённого мониторинга.

Особенности пиранометра

1. Высокоточное измерение: чувствительность 7–14 мкВ/(Вт·м²), диапазон 0–2000 Вт/м² — удовлетворяет потребности метеорологии и сельского хозяйства.
2. Двухслойное стеклянное покрытие: снижение конвекции воздуха и инфракрасных помех — гарантия точности данных.
3. Множество вариантов выхода: 4–20 мА, 0–5 В, RS485 — совместимость с различными системами сбора данных.
4. Высокая долговечность: стабильная работа в диапазоне –40…+50 °C — подходит для длительного полевого применения.
5. Низкие затраты на обслуживание: простая конструкция и удобство обслуживания — идеально для массового развёртывания.

Пиранометр второго класса производства NiuBoL отличается отличной скоростью отклика, стабильностью и долговечностью, становясь незаменимым компонентом систем оценки солнечной энергии и метеорологических станций.

Установка и использование пиранометра

Для получения точных данных с пиранометра второго класса соблюдайте следующие шаги установки:

1. Выбор места установки: открытая площадка без препятствий (деревья, здания и т.д.), чтобы чувствительная поверхность не затенялась.
2. Регулировка направления и уровня: сориентируйте разъём кабеля на север, выровняйте прибор по уровню и надёжно закрепите болтами.
3. Подключение оборудования: подсоедините выходной кабель к устройству сбора данных (регистратору или IoT-платформе).
4. Фиксация кабеля: закрепите кабель на монтажной конструкции, чтобы предотвратить обрыв или помехи от ветра.

Меры предосторожности:

- Не допускайте затенения чувствительной поверхности, следите за отсутствием пыли и капель воды.
- Регулярно проверяйте горизонтальность, чтобы избежать отклонения из-за осадки фундамента.
- Избегайте касания или ударов по стеклянному покрытию во время монтажа.

Обслуживание пиранометра

Для обеспечения долгосрочной стабильной работы пиранометра второго класса проводите регулярное обслуживание:

1. Защита фильтровального стекла: не разбирайте и не ослабляйте фильтровальное стекло — оно тонкое и дорогостоящее. Регулярно очищайте мягкой тканью или мехом, чтобы поддерживать чистоту.
2. Проверка осушителя: периодически контролируйте цвет осушителя в осушителе (синий — норма, красный или белый — влага). При увлажнении замените или высушите до синего цвета.
3. Защита от воды: хотя прибор обладает хорошей водозащитой, в сильный дождь, снег или град рекомендуется использовать защитный чехол. Снимайте его после прекращения осадков.
4. Периодическая калибровка: через два года эксплуатации чувствительность следует перекалибровать у производителя или в метрологической службе для сохранения точности.
5. Избегайте вибраций: предотвращайте сильные удары и вибрации для продления срока службы.

Гарантии и обязательства по обслуживанию

Пиранометр второго класса NiuBoL предоставляет следующие гарантии:

- Гарантия 1 год: бесплатный ремонт или замена в течение года с даты отгрузки при неисправностях, не вызванных действиями пользователя.
- Пожизненный ремонт: даже после окончания гарантии компания осуществляет ремонт за стоимость запчастей (при повреждениях по вине пользователя).
- Техническая поддержка: профессиональные консультации по установке и анализу данных для максимального удобства использования.

Заключение

Пиранометр второго класса — это инструмент с отличным соотношением цены и качества, высокой точностью и универсальностью, идеально подходящий для использования солнечной энергии, метеорологического мониторинга и сельскохозяйственного производства. Пиранометр NiuBoL второго класса на основе термоэлектрического принципа предоставляет данные о радиации в диапазоне 0,3–3 мкм, поддерживает несколько вариантов выхода и стабильно работает в сложных условиях. При соблюдении правильной установки и обслуживания пользователи получают надёжные данные о радиации для оптимизации использования солнечной энергии, повышения урожайности и поддержки экологических исследований. Выбирайте пиранометр NiuBoL второго класса для точного мониторинга радиации в будущем! По любым техническим вопросам или требованиям к кастомизации обращайтесь к нам в любое время.
