Дистанционный датчик дождя

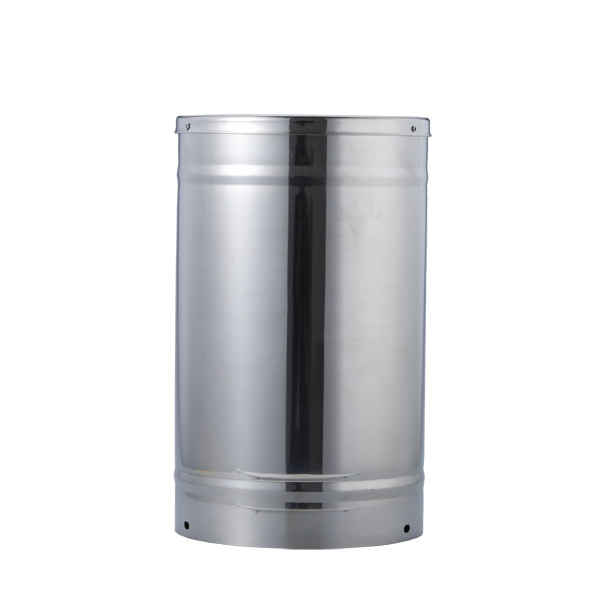

Подробная информация о продукте Remote Rain Gauge (передатчик)

 I. Обзор продукта дистанционного дождемера

Датчик дождя Remote Rain Gauge (передатчик) — это высокоточное телеметрическое оборудование, предназначенное для метеорологических станций (станций), гидрологических станций, сельского хозяйства, лесного хозяйства, национальной обороны и других смежных ведомств. Он может точно измерять жидкие осадки, интенсивность осадков и время начала и окончания осадков, предоставляя ключевые данные для контроля за наводнениями, планирования водоснабжения и управления водными ресурсами электростанций и водохранилищ. Этот продукт строго соответствует спецификации автоматической системы гидрологических отчетов SL61-2003, дистанционный дождемер гидрологического устройства GB11831-89, национальные стандарты опрокидывающегося дождемера GB11832-89 для производства, сборки и калибровки, чтобы гарантировать точность и надежность данных.

Технические параметры дистанционного дождемера

Введение в сборщик данных

Data Collector — это многофункциональное интерфейсное устройство для промышленных приложений, поддерживающее доступ к широкому спектру датчиков и приборов, подходящее для различных сложных сценариев мониторинга. Его основные характеристики следующие:

- Богатый интерфейс:

  - Поддерживает 4 интерфейса RS232, 3 интерфейса RS485 (1 из которых мультиплексирован с RS232), 1 интерфейс I2C, 1 последовательный порт уровня TIL, 4 интерфейса входных сигналов переключателя, 8 интерфейсов аналоговых входных сигналов (12-битный АЦП, поддерживающий сигналы тока 4–20 мА или напряжения 0–5 В), 4 релейных выхода, 5 выходов питания (питание для периферийных устройств) и т. д., что совместимо с различными потребностями в получении данных от промышленных датчиков.

- Удаленная связь:

  - Поддерживает GPRS/4G/5G и другие способы передачи данных, реализуя удаленный мониторинг и анализ данных в реальном времени.

- Гибкая конфигурация:

  - Возможность одновременного доступа к нескольким устройствам, датчикам, счетчикам и т. д. для удовлетворения потребностей различных сценариев применения.

- Стабильно и надежно:

  - Встроенный механизм самотестирования для обеспечения надежности данных и стабильности системы, адаптации к различным суровым условиям.

 Преимущества и особенности продукта дистанционного дождемера

1. Высокоточное измерение

   - Внедрение передовых сенсорных технологий и национальных стандартов для обеспечения точности и надежности данных измерений.

2. Множественные формы вывода

   - Поддержка различных вариантов выходных сигналов, включая сигнал переключения, выходное напряжение 0~2,5 В/0~5 В и цифровую связь RS485, для удовлетворения различных сценариев применения и потребностей сбора данных.

3. Простота установки и обслуживания

   - Разумная конструкция, простота установки и обслуживания, снижение затрат пользователя на эксплуатацию.

4. Удаленная передача данных

   - Сконфигурирован как сборщик данных, поддерживает GPRS/4G/5G для передачи данных, реализуя удаленный мониторинг и анализ данных в реальном времени.

5. Широкая применимость

   - Подходит для метеорологических станций, гидрологических станций, сельского хозяйства, лесного хозяйства, национальной обороны и других областей и обеспечивает мощную поддержку для борьбы с наводнениями, планирования водоснабжения и управления водными ресурсами электростанций и водохранилищ.

6. Конструкция с низким энергопотреблением

- Оптимизация энергопотребления, пригодность для долгосрочного полевого развертывания, снижение затрат на техническое обслуживание.

7. Высокая способность к адаптации к окружающей среде

 - Широкий диапазон рабочих температур, устойчивость к экстремальным погодным условиям, гарантирующая стабильную работу в любую погоду.

8. Интеллектуальная самопроверка

   - Встроенный механизм самотестирования для обеспечения надежности данных и стабильности системы.

9. Простая интеграция

   - Разнообразие методов вывода, простота интеграции с существующей системой мониторинга, повышение уровня автоматизации.

 Сценарии применения удаленного дождемера

1. метеорологический мониторинг

   - Используется на метеорологических станциях (МЭС) для контроля за осадками и их интенсивностью, для информационного обеспечения прогнозов погоды и климатических исследований. 2.

2. гидрологический мониторинг

   - Он используется на гидрологических станциях для мониторинга осадков в реках, озерах и других водоемах, предоставляя ключевые данные для гидрологического прогнозирования и управления водными ресурсами.

3. Сельскохозяйственное применение

   - Мониторинг осадков в сельском хозяйстве для управления сельскохозяйственным производством и использованием водных ресурсов, а также повышения урожайности и качества сельскохозяйственных культур.

4. Применение в лесном хозяйстве

   - Мониторинг лесных осадков в сфере лесного хозяйства с целью предотвращения стихийных бедствий и защиты экологической среды.

5. Строительство оборонительных сооружений

   - Предоставьте точные данные об осадках Министерству национальной обороны для поддержки военной подготовки и оперативного планирования.

6. Городская дренажная система

   - Мониторинг давления в городской канализации, предотвращение наводнений и повышение способности города реагировать на чрезвычайные ситуации.

7. Охрана окружающей среды

   - Оценить воздействие осадков на окружающую среду, например, мониторинг кислотных дождей, для защиты экологической среды.

 V. Инструкция по установке дистанционного дождемера

1. Выбор места установки

   - В зависимости от фактических потребностей выберите в качестве места установки датчика землю, самодельный цилиндр, фланец железного столба или крышу дома.

2. Отрегулируйте выравнивание

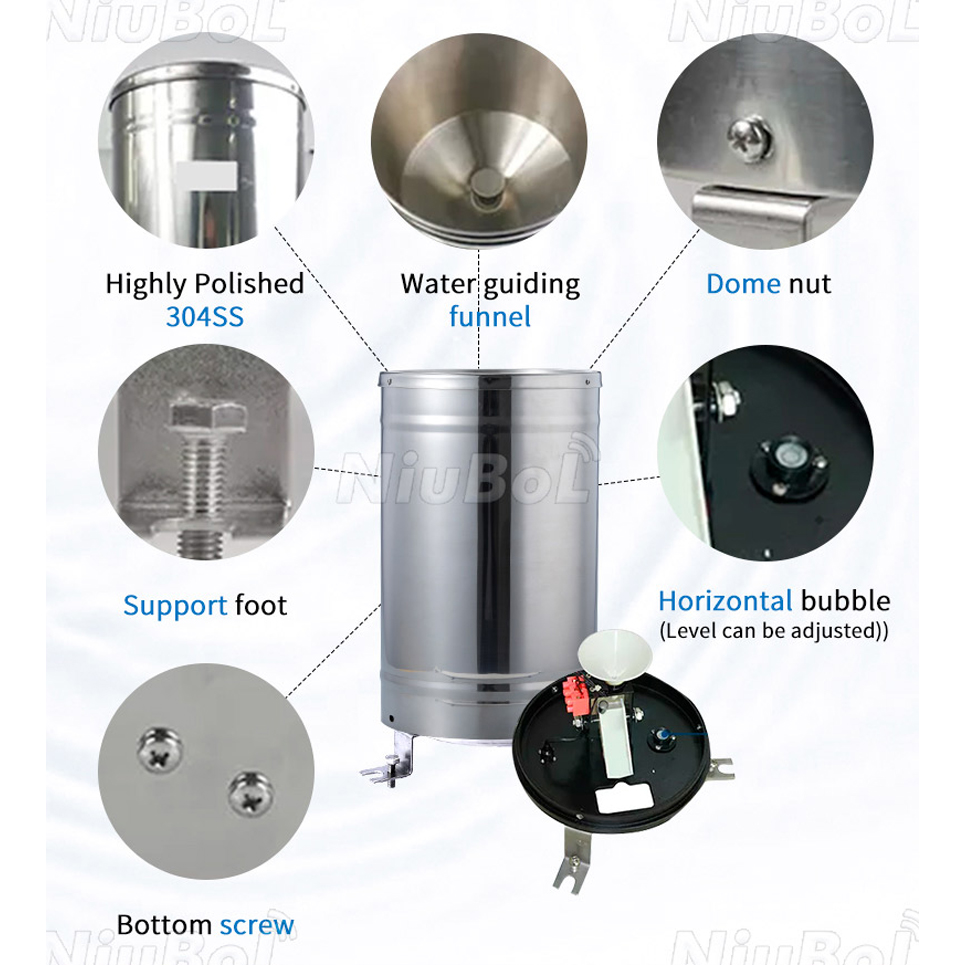

   - Используйте три регулировочных винта на шасси, чтобы регулировочный пузырек показывал уровень (пузырек остается в центре круга), а затем медленно затяните три расширительных винта M8 × 80 для фиксации. Если регулировочный пузырек изменится, потребуется повторная регулировка.

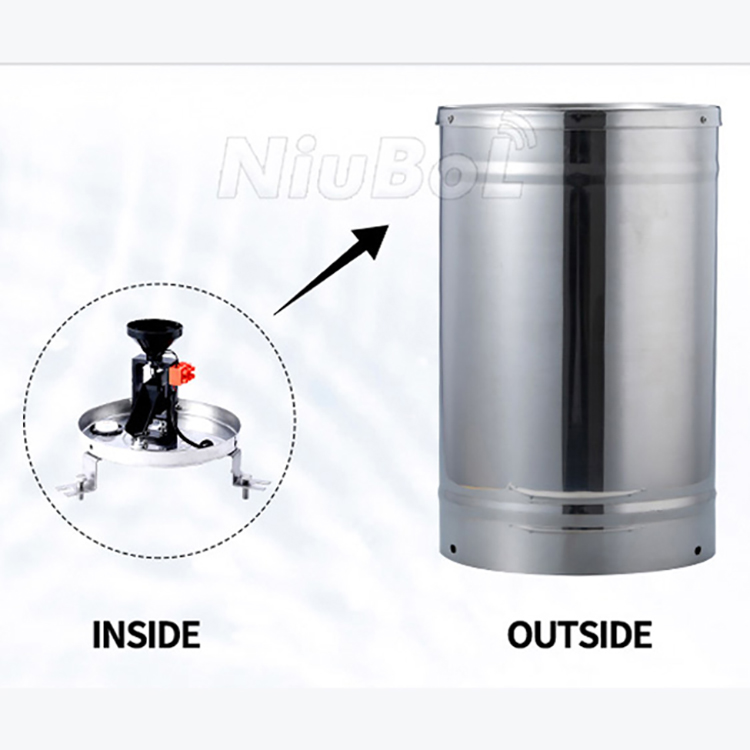

3. Сборка и фиксация

   - Соберите и закрепите датчик, как показано на рисунке, чтобы обеспечить надежную установку.

4. Функциональный тест

   - После фиксации откройте дождевой ствол, отрежьте нейлоновый хомут на воронке, медленно впрыскивайте воду в датчик дождя, наблюдайте за процессом опрокидывания ведра и проверьте, поступают ли данные на прибор для сбора. Наконец, впрысните количественное количество воды (60-70 мм), если данные, отображаемые на приборе для сбора, совпадают с количеством впрыснутой воды, это означает, что прибор в порядке, в противном случае его необходимо отремонтировать и отрегулировать.

5. Осторожно

   - Во время установки не разбирайте датчик, чтобы не ухудшить его работу и точность.

 Информация для заказа дистанционного дождемера

Для получения дополнительной информации о Remote Rain Gauge или для размещения заказа, пожалуйста, свяжитесь с нашей командой по продажам. Мы предоставим вам профессиональную консультацию и обслуживание, чтобы гарантировать, что вы выберете наиболее подходящую конфигурацию продукта.

Краткое содержание

Дистанционный дождемер — это не только высокоточное устройство для мониторинга погоды, но и мост между законами природы, сельскохозяйственным производством и научными исследованиями. Его превосходная производительность и широкий спектр применения делают его идеальным выбором для современных автоматических систем гидрологического оповещения и полевых станций. Благодаря точному мониторингу осадков устройство обеспечивает надежную поддержку для контроля за наводнениями, планирования водоснабжения, управления водными ресурсами водохранилищ электростанций и других областей, помогая принимать научные решения и охраняя гармоничное сосуществование природы и человеческого общества.

Выберите Remote Rain Gauge, чтобы сделать свой мониторинг более умным и удобным, способствуя развитию гидрологии, метеорологии, сельского хозяйства и других областей. Мы стремимся предоставлять пользователям высококачественные продукты и услуги и надеемся на ваше сотрудничество и поддержку!
