Анемометр RS485

Анемометр — это инструмент или устройство, используемое для измерения скорости ветра. Он определяет скорость ветра, измеряя силу или воздействие ветра на его чувствительные элементы, такие как чашки, лопасти или горячие провода.

Принцип работы анемометра

Конструкция и принцип работы датчиков скорости ветра различаются в зависимости от типа, и вот несколько распространенных типов:

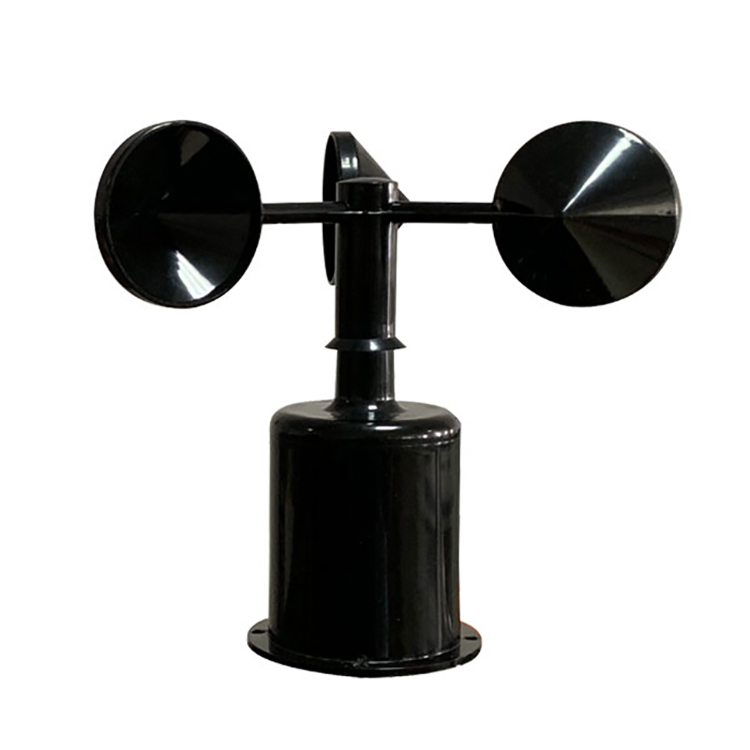

Анемометр чашечного типа: этот датчик обычно состоит из трех или четырех чашек, которые закреплены на горизонтальной оси. Когда дует ветер, поток воздуха создает вращательное движение, которое заставляет чашку вращаться вокруг своей оси. Скорость вращения пропорциональна скорости ветра, а механическое или электронное устройство внутри датчика преобразует вращение в электрический сигнал, который, в свою очередь, вычисляет скорость ветра.

Крыльчатый анемометр: этот датчик использует вращающуюся лопасть или пропеллер для измерения скорости ветра. Когда дует ветер, ветер заставляет лопасти вращаться. Скорость вращения пропорциональна скорости ветра, а механическое или электронное устройство внутри датчика преобразует вращение в электрический сигнал, таким образом измеряя скорость ветра.

Анемометр с горячей проволокой: этот датчик использует горячие проволоки (также известные как горячие проволоки) для измерения скорости ветра. Горячая проволока нагревается до определенной температуры, и когда дует ветер, скорость ветра изменяет скорость охлаждения горячей проволоки. Измеряя изменение сопротивления или тока горячей проволоки, можно определить скорость ветра.

Ультразвуковой анемометр: Ультразвуковые датчики скорости ветра используют ультразвуковую технологию для измерения скорости ветра. Он испускает ультразвуковые импульсы и измеряет, как долго импульсы распространяются в ветре. Скорость ветра можно определить, вычислив разницу во времени распространения звуковой волны под влиянием скорости ветра.

Анемометр широко используется в метеорологических наблюдениях, использовании энергии ветра, аэрокосмической отрасли, мониторинге окружающей среды и других областях. Различные типы датчиков имеют свои собственные преимущества и применимость в различных сценариях применения.

Анемометр RS485 :

Анемометр RS485 — это тип анемометра , который использует протокол связи RS485 для передачи данных. Протокол RS485 обеспечивает связь на больших расстояниях и позволяет подключать несколько устройств к одной сети. Вот как обычно работает анемометр RS485:

 1. Датчик анемометра: Датчик анемометра измеряет скорость и направление ветра с использованием различных технологий, таких как чашечная, пропеллерная или звуковая анемометрия.

 2. Преобразование данных: Аналоговые сигналы от датчика анемометра преобразуются в цифровые данные с помощью внутренней схемы анемометра.

 3. Связь RS485: Анемометр оснащен интерфейсом RS485, который является стандартом дифференциальной последовательной связи. Он позволяет осуществлять двунаправленную передачу данных на большие расстояния с несколькими устройствами, подключенными к сети.

 4. Проводка: Анемометр подключается к другим устройствам, таким как регистратор данных, компьютер или система управления, с помощью витой пары. Один провод передает дифференциальный сигнал (A), а другой провод передает инвертированный дифференциальный сигнал (B). Третий провод может использоваться для общего заземления (GND).

 5. Передача данных: Анемометр отправляет измеренные данные о скорости и направлении ветра в виде цифровых сигналов с использованием протокола RS485. Эти данные передаются синхронно, что обеспечивает надежную и точную связь.

 6. Сеть RS485: несколько устройств RS485 могут быть подключены к одной сети, при этом одно устройство будет выступать в качестве ведущего, а другие — в качестве ведомых. Каждое устройство имеет уникальный адрес, и ведущее устройство может запрашивать данные у определенных ведомых устройств или отправлять команды для управления ими.

 7. Интерпретация данных: Приемное устройство, например регистратор данных или компьютер, получает поток данных RS485 и декодирует его в соответствии с протоколом RS485. Затем информация о скорости и направлении ветра может быть обработана и отображена на пользовательском интерфейсе, сохранена для анализа или использована в целях управления.

Основные области применения анемометра RS485 включают, помимо прочего, следующее:

Метеорологический мониторинг: станции метеорологического мониторинга могут использовать анемометр RS485 для мониторинга скорости ветра, направления ветра и других метеорологических параметров для прогнозирования погоды, исследований изменения климата и других областей.

Ветроэнергетика: Ветроэлектростанции могут использовать анемометр RS485 для контроля скорости ветра с целью управления работой ветряных турбин и оптимизации эффективности выработки электроэнергии.

Мониторинг окружающей среды: Департаменты охраны окружающей среды могут использовать анемометр RS485 для мониторинга диффузии и переноса загрязняющих веществ с целью проведения оценки качества воздуха и контроля загрязнения.

Сельскохозяйственное поле: Сельскохозяйственное поле может использовать анемометр RS485 для контроля скорости ветра, направления ветра и других параметров сельскохозяйственных угодий, чтобы разумно планировать время посадки и сбора урожая.

Парусные суда: Парусные суда могут использовать анемометр RS485 для контроля скорости ветра, направления ветра и других параметров с целью проведения оценки безопасности мореплавания и навигации.

Научные исследования: научно-исследовательские институты могут использовать анемометр RS485 для проведения исследований в области атмосферных наук, метеорологии, климатологии и т. д. с целью получения более глубокого понимания изменения климата и проблем окружающей среды.

Короче говоря, анемометр RS485 имеет широкий спектр применения и может обеспечить важную поддержку данных и техническую гарантию для метеорологического мониторинга, мониторинга охраны окружающей среды, сельского хозяйства и других областей.
