Приборы для контроля уровня атмосферной видимости

Основными приборами, используемыми для контроля уровня атмосферной видимости, являются датчики видимости и измерители видимости . Ключевое устройство, используемое для измерения видимости в атмосфере, датчик видимости оценивает видимость путем измерения степени рассеивания и поглощения света в атмосфере. Он использует оптический путь между передатчиком и приемником для расчета степени ослабления света атмосферой путем точного измерения разницы в интенсивности между переданным и принятым световыми сигналами и, таким образом, экстраполирует текущий уровень видимости. Такие датчики имеют широкий спектр применения в метеорологических наблюдениях, мониторинге окружающей среды, безопасности дорожного движения и других областях.

С точки зрения принципа работы датчик видимости в основном полагается на оптические принципы. Обычно он состоит из передатчика и приемника. Передатчик излучает луч света определенной длины волны, например инфракрасный свет или лазерный свет, в атмосферу. Когда эти лучи света проходят через атмосферу, они взаимодействуют с аэрозольными частицами в атмосфере (например, капельками тумана, пылью и т. д.), в результате чего часть света рассеивается или поглощается. Приемник улавливает этот рассеянный или поглощенный свет и измеряет его интенсивность. Сравнивая разницу в интенсивности между излучаемым и принимаемым светом, датчик видимости может рассчитать, насколько свет ослабляется атмосферой, и, таким образом, текущий уровень видимости.

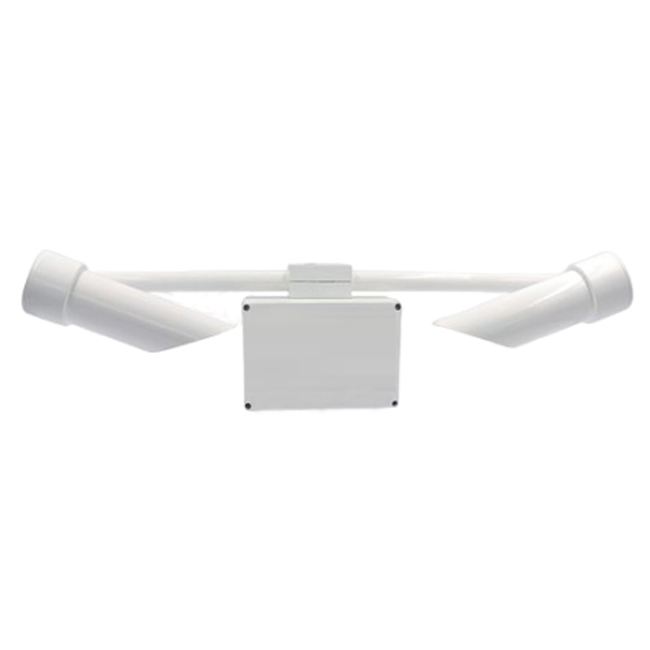

Вид спереди

Для прибора видимости (датчика видимости) требуется источник питания DC12V и трехпроводной кабель связи RS485. Прибор отправляет метеорологические значения видимости и информацию о состоянии на главный компьютер в центре мониторинга через интерфейс связи.

Инструмент видимости предоставляет несколько наборов встроенных команд для настройки параметров системы и управления многими функциями системы. Во время сборки и обслуживания требуется дисплейный терминал для проверки параметров системы и может использоваться для изменения значений параметров.

Измеритель видимости — это прибор, который измеряет расстояние, видимое в атмосфере. Его метод измерения в основном заключается в измерении коэффициента ослабления атмосферы, а затем на основе эмпирических формул выводится расстояние, наблюдаемое невооруженным глазом. Результаты измерений измерителя видимости могут отражать прозрачность атмосферы и качество воздуха, которые имеют важные прикладные значения для защиты окружающей среды и безопасности дорожного движения.

Измерители видимости классифицируются в соответствии с различными принципами наблюдения, включая пропускание и прямое рассеяние. Измерители видимости пропускания используют принцип прямого затухания света, проходящего через атмосферу, и вычисляют видимость, измеряя средний коэффициент ослабления горизонтального столба воздуха между передатчиком и приемником. Измерители видимости прямого рассеяния, с другой стороны, измеряют интенсивность прямого рассеяния выделенного источника света в заданном объеме атмосферы, чтобы получить его коэффициент рассеяния, который затем используется для расчета значения атмосферной видимости в соответствии с соответствующей математической моделью.

Датчики видимости имеют ряд преимуществ. Во-первых, они характеризуются бесконтактным измерением, что означает, что датчику не нужно находиться в прямом контакте с измеряемым объектом, и, следовательно, не будет вызывать загрязнение или повреждение. Во-вторых, датчики видимости обычно имеют высокую точность измерения, особенно в условиях низкой освещенности. Кроме того, эти датчики прочны, стабильны и надежны и потребляют относительно мало энергии. В то же время многие датчики видимости оснащены модулями автоматического управления нагревом, что позволяет им работать в экстремальных условиях, таких как холод.

Технические параметры датчика видимости

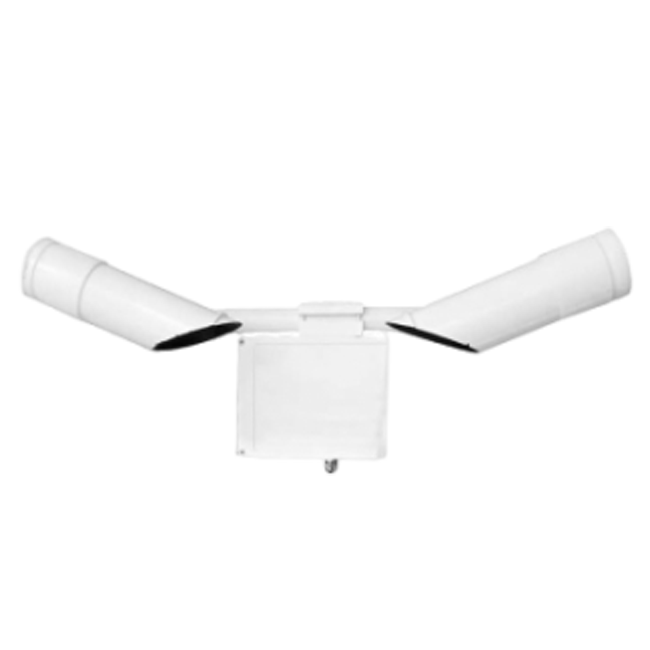

Вид сзади

С точки зрения применения датчики видимости играют важную роль во многих областях. В метеорологических наблюдениях они используются для мониторинга атмосферной видимости в реальном времени, чтобы помочь метеорологическому отделу прогнозировать и заблаговременно предупреждать о тумане, дымке и других погодных явлениях. В мониторинге окружающей среды датчики видимости используются для оценки таких проблем, как качество воздуха, уровень загрязнения и потребление энергии. Кроме того, в сфере безопасности дорожного движения датчики видимости могут быть установлены на дорогах, в аэропортах, морских портах и т. д. для мониторинга условий видимости в реальном времени, предоставляя водителям и диспетчерам критически важную информацию для повышения безопасности дорожного движения.

В целом, датчики видимости являются мощным и стабильным устройством. Датчики видимости характеризуются точностью и стабильностью в режиме реального времени и способны непрерывно контролировать уровень видимости атмосферы, чтобы предоставлять данные для принятия решений в смежных областях. В метеорологических наблюдениях они могут предоставлять точные данные о видимости, чтобы помочь метеорологическим службам прогнозировать погодные условия, такие как дымка, дождь и снег, и предоставлять своевременную предупреждающую информацию населению. В экологическом мониторинге они могут контролировать концентрацию и распределение загрязняющих веществ, предоставляя отделу охраны окружающей среды основу для управления. В области безопасности дорожного движения они могут контролировать видимость дороги в режиме реального времени, предоставляя водителям справочную информацию для безопасного вождения.

Технические характеристики датчиков видимости

NBL-W-VS-Датчик-Видимости-Инструкция-Руководство.pdf
