Датчики теплового потока могут помочь определить распределение теплового потока в почве

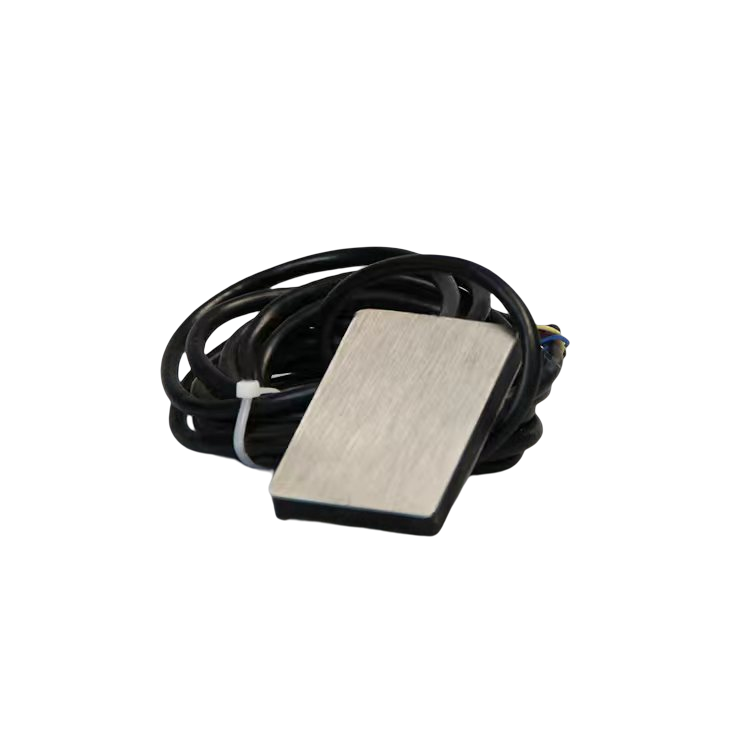

  Датчик теплового потока почвы (также известный как «пластина теплового потока почвы», «измеритель теплового потока») в основном используется для измерения энергетического баланса почвы и теплопроводности почвенного слоя.

    Датчик теплового потока почвы измеряет температурные градиенты с помощью термобатареи, состоящей из двух различных металлических материалов. Детекторы термобатареи принимают тепловое излучение, которое может генерировать термоэлектрический потенциал между соединениями двух разнородных материалов.

Датчик теплового потока выдает сигнал в виде напряжения, напряжение пропорционально тепловому потоку, выходное напряжение представляет собой милливольтный сигнал, а милливольтный сигнал считывается системой сбора данных.

Данный продукт отличается высокой точностью измерений, удобен в использовании и не требует технического обслуживания, а также может широко использоваться в различных областях мониторинга окружающей среды.

технические параметры：

Диапазон измерения: -500~500 Вт/м2

Точность: ±5%

Источник питания:

□ 5 В постоянного тока

□ Постоянный ток 12-24 В

Форма вывода:

□ Напряжение: -100мВ~100мВ

□ Напряжение: 0~2,5 В

□ RS485

Длина кабеля прибора:

□ Стандарт: 10 метров

□Другое

Рабочая температура: -40℃～50℃

Рабочая влажность: 0~100%RH

Размер передатчика:

Инструкция по применению：

   При установке датчика теплового потока почвы следует выбрать репрезентативное место в пределах диапазона исследования. Если поверхностный слой более сложный, датчик следует разместить в эффективной части с меньшим покрытием и более сбалансированным тепловым потоком почвы.

    Во время использования обязательно обращайте внимание на переднюю и заднюю часть датчика теплового потока, правильное расположение — лицевая сторона вверх.

   Сначала используйте небольшую лопату, чтобы выкопать вертикальную яму, определите расстояние от датчика теплового потока до верхней части земли в соответствии с требованиями пользователя, затем используйте небольшой нож, чтобы сделать горизонтальный надрез в боковой части ямы, постарайтесь сохранить поверхность почвы нетронутой или по крайней мере без повреждения, вставьте датчик теплового потока в горизонтальный вырез. Для получения точного теплового потока почвы необходимо убедиться, что пластина теплового потока полностью соприкасается с почвой.

   Помните, не выводите выходной провод пластины теплового потока непосредственно на поверхность почвы. Небольшой участок выходного провода пластины теплового потока следует закопать в почву, чтобы снизить теплопроводность выходного провода.

   После установки всех датчиков обязательно верните вынутый грунт в исходное положение как можно скорее.

В течение года поток тепла из почвы меняется со сменой сезонов. Летом поток тепла из почвы положительный, то есть в слой почвы поступает тепло, и его количество велико; зимой поток тепла из почвы отрицательный, и поток тепла из почвы отрицательный. Тепло выделяется в атмосферу, но в небольших количествах.
