Датчики CO₂ с Modbus RS485

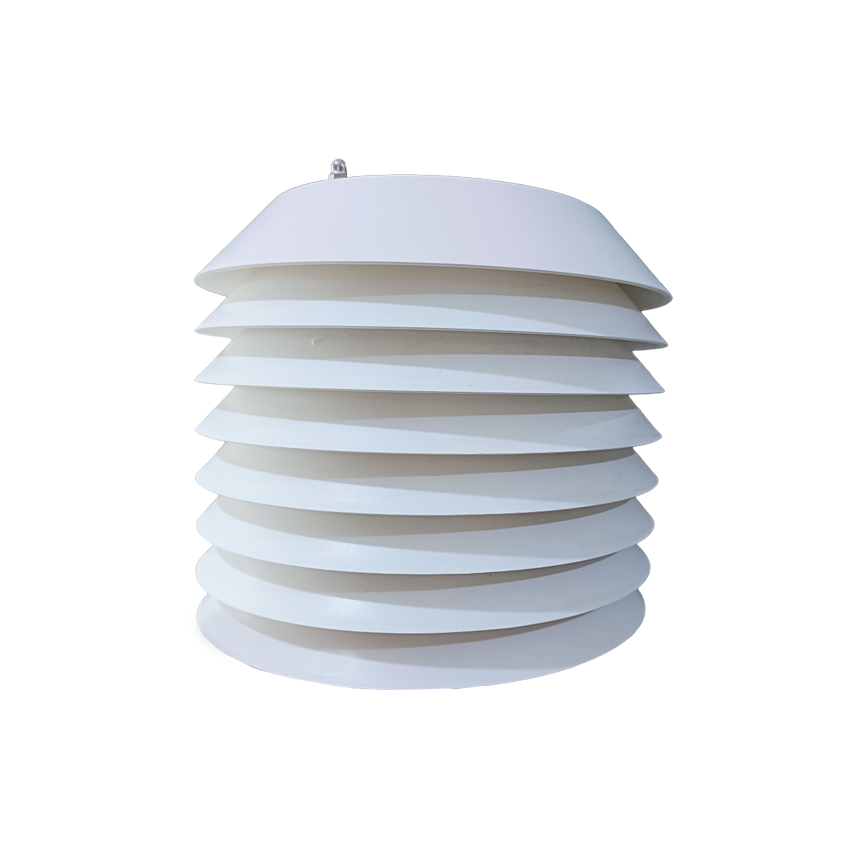

NiuBoL NBL-W-CO2 Датчик углекислого газа с интерфейсом Modbus RS485: высокоточное решение для интеллектуального мониторинга CO₂

Датчик NBL-W-CO2 использует импортный высокоточный инфракрасный чип для измерения концентрации CO₂ в различных средах, обеспечивая высокую точность и отличную стабильность. Оснащённый передовым интегрированным модулем схемотехники, он поддерживает несколько форматов выхода, включая 4–20 мА и RS485 с протоколом Modbus RTU, что позволяет легко интегрировать его в системы умного мониторинга. Компактная конструкция (вес всего 140 г), простота установки и надёжная работа делают его идеальным выбором для контроля CO₂ в офисах, общественных помещениях, теплицах и промышленных объектах.

Принцип работы датчика CO₂

Датчик NBL-W-CO2 использует технологию недисперсионного инфракрасного излучения (NDIR): измеряет концентрацию CO₂ по поглощению инфракрасного света на определённой длине волны. Этот метод обеспечивает высокую стабильность и сильную помехозащищённость, что делает его одной из ведущих технологий детектирования CO₂.

Технические характеристики датчика CO₂

- Диапазон: 0–5000 ppm
- Разрешение: 1 ppm
- Точность: ±(50 ppm + 3% от полной шкалы)
- Выход: 4–20 мА, RS485 (Modbus RTU)
- Питание: DC 12–24 В
- Условия эксплуатации: –10…+50 °C, 0–100% RH
- Энергопотребление: 0,2 Вт
- Длина кабеля: стандарт 2,5 м
- Вес: 140 г

Преимущества датчика CO₂ с интерфейсом Modbus RS485

1. Передача на большие расстояния: RS485 обеспечивает стабильную связь на расстоянии более 1000 м с промышленной надёжностью.
2. Многоприборная сеть: подключение нескольких устройств для централизованного управления.
3. Высокая помехозащищённость: дифференциальная передача сигнала гарантирует надёжность в сложных промышленных условиях.
4. Открытый протокол: совместим с большинством ПЛК и систем экологического мониторинга.
5. Гибкое питание: поддержка широкого диапазона напряжения DC 12–24 В.

Сценарии применения датчика CO₂ с Modbus RS485

- Теплицы: регулирование уровня CO₂ для усиления фотосинтеза и роста растений.
- Офисные здания: контроль качества воздуха для обеспечения здоровья и комфорта сотрудников.
- Промышленные цеха и склады: предотвращение накопления CO₂ в замкнутых пространствах.
- Общественные помещения: управление качеством воздуха в больницах, школах и торговых центрах.
- Умные здания и системы HVAC: централизованный мониторинг и автоматическая регулировка вентиляции.

Инструкция по установке датчика CO₂ с Modbus RS485

1. Место установки: крепите на высоте 1,5–2 м от пола для точного представления качества воздуха.
2. Способ монтажа: фиксируйте винтами или клипсами на стенах или в шкафах управления.
3. Подключение: соедините клеммы RS485 A/B с шиной связи, а клеммы питания — с источником DC 12–24 В.
4. Настройка: установите адрес Modbus и скорость передачи для интеграции в систему.

Подробности связи Modbus RS485

1. Протокол связи

Датчик NBL-W-CO2 использует стандартный открытый протокол Modbus RTU — широко применяемый в промышленной автоматизации. Поддерживает мастер-слейв связь, легко интегрируется с ПЛК, промышленными ПК и ПО (KingView, LabVIEW и др.).

2. Настройка скорости и параметров

- Поддерживаемые скорости: 4800, 9600, 19200, 38400 бод
- Параметры по умолчанию: 8 бит данных, 1 стоп-бит, без контроля чётности (8N1)
- Возможна удалённая настройка адреса или скорости передачи под требования системы.

3. Многоприборная связь

RS485 позволяет подключить до 32 устройств на одну шину (расширяется с помощью повторителей). Уникальные адреса устройств обеспечивают централизованный мониторинг нескольких датчиков, снижая затраты на проводку.

4. Электрические характеристики и рекомендации по проводке

- Используйте витую пару с экраном для повышения помехозащищённости.
- Устанавливайте согласующий резистор 120 Ом на крайнее устройство для предотвращения отражений сигнала.
- Обязательно соблюдайте правильность подключения линий A/B во избежание проблем со связью.

Итог

NBL-W-CO2 — высокопроизводительный датчик CO₂ с поддержкой Modbus RS485, идеально подходящий для промышленных, сельскохозяйственных и коммерческих применений. Высокая точность, помехозащищённость и возможность передачи на большие расстояния делают его одним из лучших решений для систем умного контроля качества воздуха. Компактная конструкция, низкое энергопотребление (0,2 Вт) и совместимость с основными системами позволяют использовать его для управления теплицами, контроля воздуха в офисах, обеспечения промышленной безопасности и создания умных зданий, предоставляя глобальным заказчикам надёжное и эффективное решение мониторинга CO₂.

Техническое описание датчика углекислого газа (CO₂)

NBL-W-CO2-Carbon-Dioxide-Sensor-Instruction-Manual-2000ppm.pdf

NBL-W-CO2 Carbon-Dioxide-Sensor-Instruction-Manual-5000ppm.pdf
