Датчик атмосферной видимости

Датчик атмосферной видимости . Введение:

Датчик атмосферной видимости — это современное устройство, предназначенное для измерения метеорологической видимости, предлагающее расширенные возможности мониторинга для различных приложений, таких как метеостанции, удаленные автоматические метеостанции и транспортные секторы, включая аэропорты, автомагистрали, водные пути и крупные суда. Основанный на принципе аэрозольного рассеяния вперед, этот датчик стал решением следующего поколения для мониторинга метеорологической видимости.

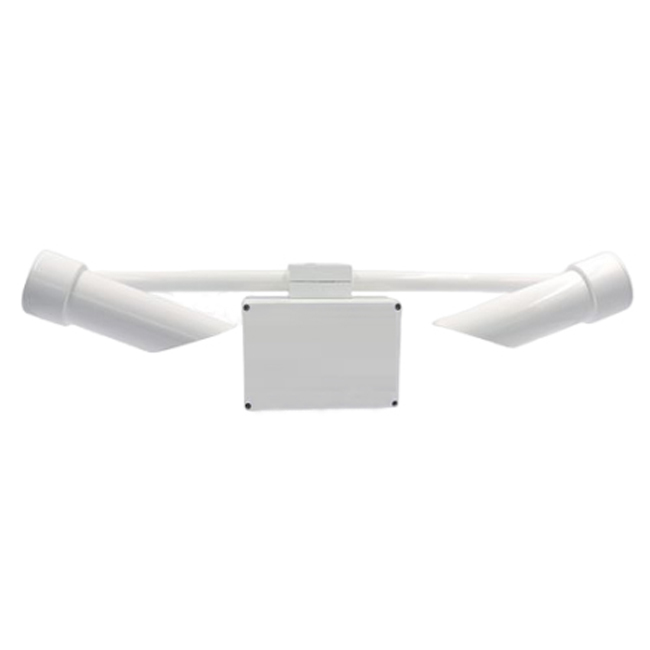

Вид спереди

Технические параметры датчика видимости

Основные характеристики датчика атмосферной видимости:

 Комплексный мониторинг: датчик атмосферной видимости осуществляет точные измерения видимости, анализируя прямое рассеяние инфракрасного импульсного света от аэрозольных частиц в атмосфере.

 Расширенные алгоритмы: используя сложные математические модели, датчик преобразует собранные данные измерений в метеорологический оптический диапазон (MOR), предоставляя надежную информацию о видимости.

 Простая интеграция: датчик работает от источника питания постоянного тока напряжением 12 В и обменивается данными через трехпроводной кабель RS485, что обеспечивает беспроблемную интеграцию с системами мониторинга.

 Параметры конфигурации: благодаря множеству встроенных команд датчик позволяет легко настраивать параметры системы и управлять различными функциями.

 Удобство использования: наличие дисплейного терминала обеспечивает простую проверку параметров системы и возможную корректировку значений параметров во время сборки и обслуживания.

Принцип работы датчика атмосферной видимости:

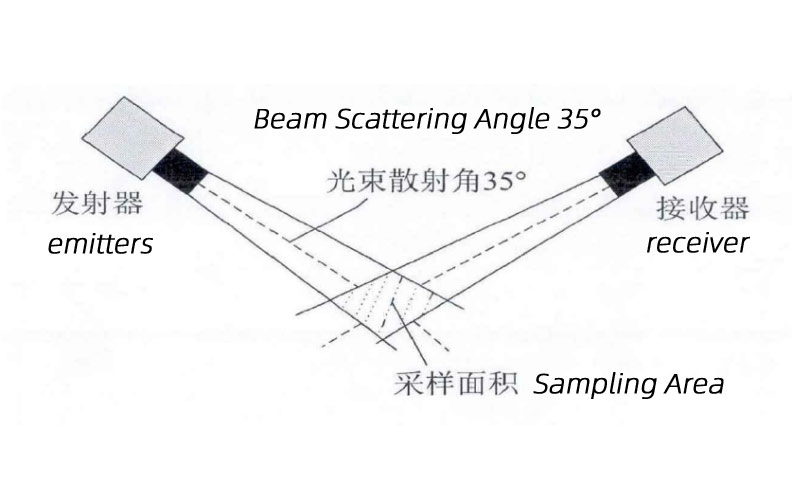

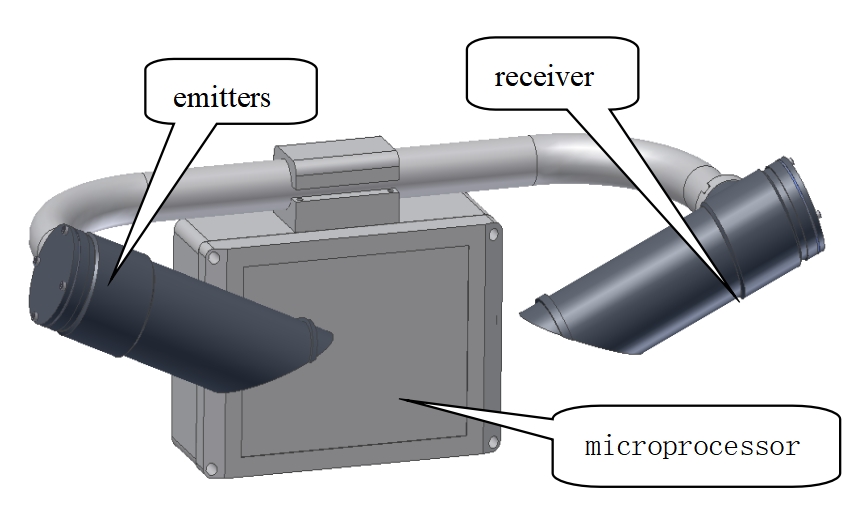

Датчик атмосферной видимости использует характеристики приборов прямого рассеяния, измеряя коэффициент рассеяния в определенном диапазоне углов менее 90 градусов. Зона выборки определяется пересечением светового пути от передатчика и светового пути приемника. Этот метод отличается от полного коэффициента затухания, измеряемого перспективными приборами, поскольку он фокусируется на более узком угле рассеяния в центральной области прямого рассеяния.

Для расчета видимости днем и ночью принято считать, что необходимы измерения полного коэффициента ослабления, а не коэффициента рассеяния под определенным углом. Однако при определенных условиях существует определяемая пропорциональная зависимость между коэффициентом рассеяния под определенным углом и полным коэффициентом атмосферного ослабления, который включает сумму рассеяния и поглощения света во всем диапазоне.

При измерении видимости в пределах 100 км такие факторы, как туман, дым, дымка, пыль, песчаные бури и различные типы осадков, определяют эффект затухания видимого и ближнего света в атмосфере. За пределами 100 км доминирующим фактором становится молекулярное рассеяние, в то время как эффектами поглощения взвешенных частиц и осадков можно пренебречь по сравнению с рассеянием.

Датчик атмосферной видимости предлагает надежное и эффективное решение для мониторинга метеорологической видимости, предоставляя важную информацию для прогнозирования погоды, мониторинга загрязнения воздуха и обеспечения безопасности транспортных систем. Его расширенные функции, удобный интерфейс и широкий спектр применения делают его бесценным инструментом в современной метеорологии и транспортном секторе.

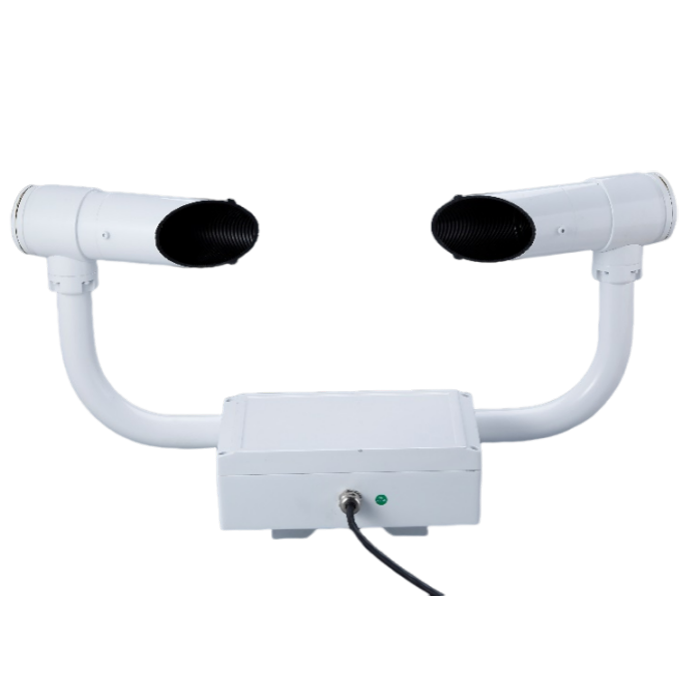

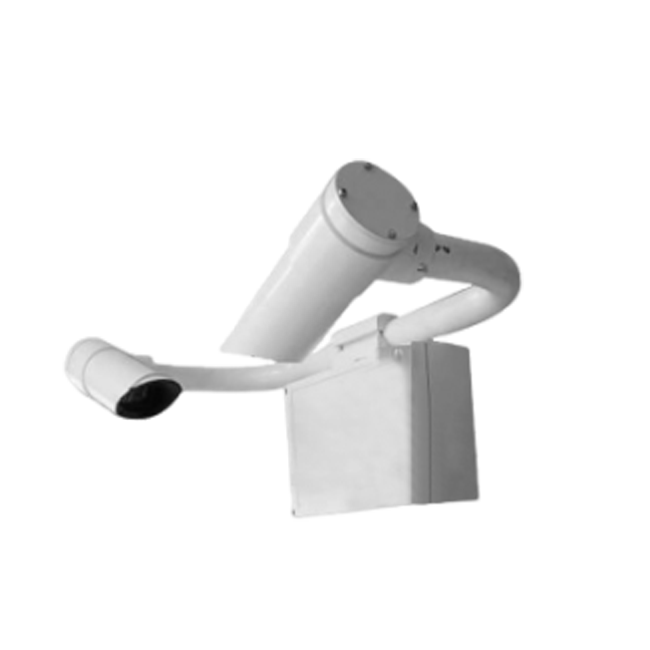

Вид сзади

Этот датчик атмосферной видимости используется в самых разных сценариях применения. Ниже приводится подробное описание его основных областей применения:

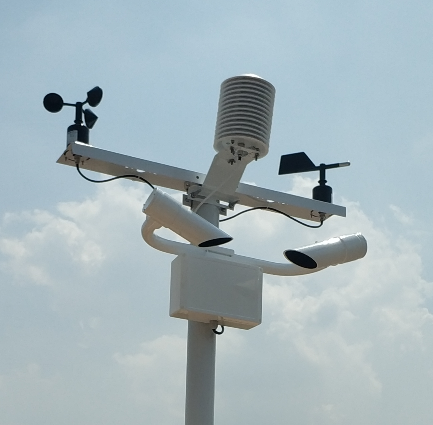

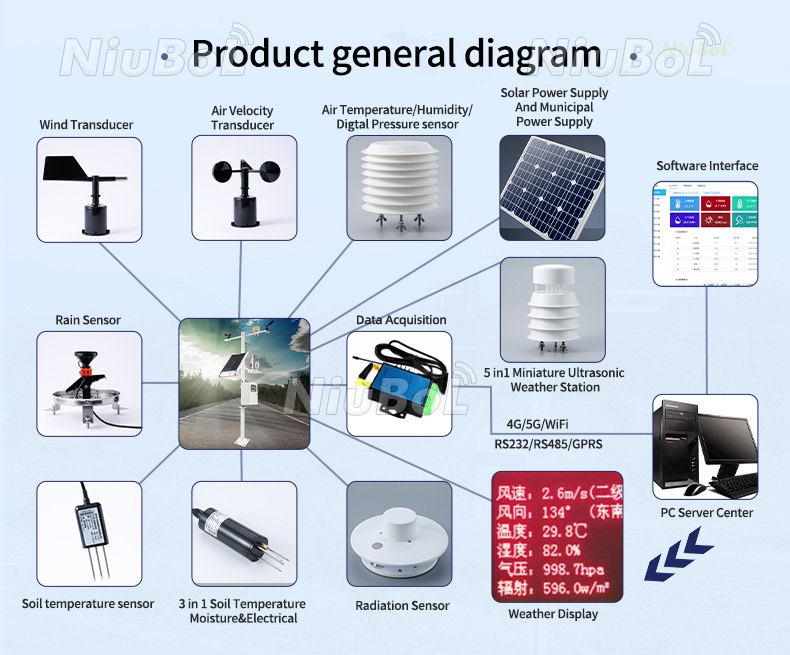

1. Метеостанции и автоматические метеостанции

Метеостанции и автоматические метеостанции являются одной из основных областей применения датчиков атмосферной видимости . Датчики могут отслеживать и регистрировать изменения атмосферной видимости в режиме реального времени, предоставляя важную поддержку данных для прогнозирования погоды и климатических исследований. Благодаря непрерывному наблюдению за атмосферной видимостью метеорологические службы могут более точно прогнозировать дымку, дождь, туман и другие погодные явления, а также своевременно выпускать информацию раннего оповещения для защиты безопасности общественного транспорта.

2. Аэропорт и авиационная сфера

В области авиации датчики атмосферной видимости играют решающую роль. Аэропортам обычно необходимо контролировать видимость взлетно-посадочной полосы и прилегающей территории в режиме реального времени, чтобы обеспечить безопасность взлета и посадки. Датчики атмосферной видимости могут предоставить точные данные о видимости, чтобы помочь авиакомпаниям и администрации аэропортов составить соответствующие планы взлета и посадки, чтобы избежать авиационных происшествий, вызванных плохой видимостью.

 3. Автомагистрали и управление дорожным движением

Автомагистрали являются важной частью транспорта, а атмосферная видимость является одним из ключевых факторов, влияющих на безопасность движения. Установив датчики атмосферной видимости вдоль автомагистрали, отдел управления дорожным движением может понимать ситуацию с видимостью на дороге в режиме реального времени и своевременно принимать меры по регулированию дорожного движения для предотвращения дорожно-транспортных происшествий из-за дымки, дождя и тумана и других неблагоприятных погодных условий.

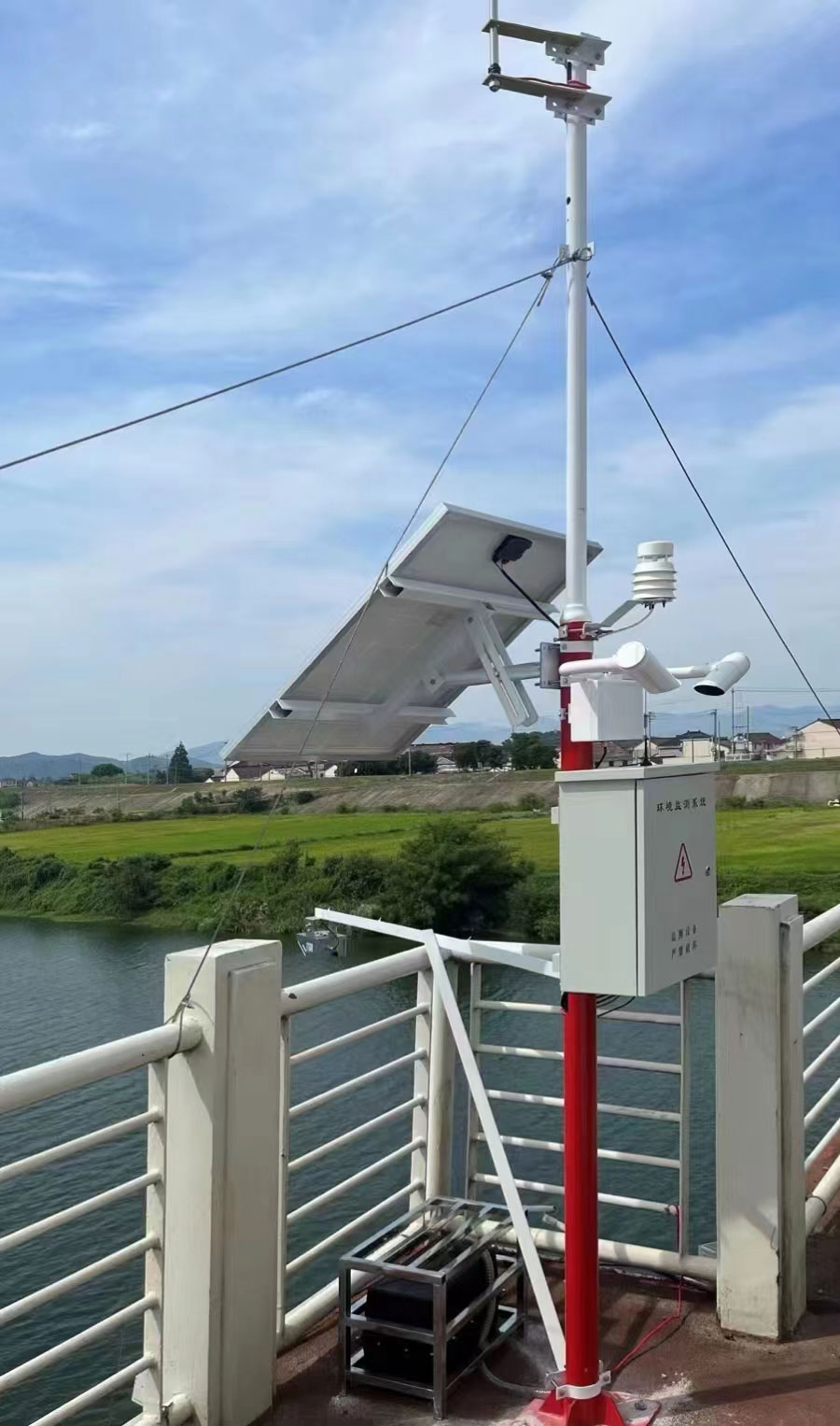

 4. Водные пути и морской транспорт

В области водных путей и морского транспорта датчики атмосферной видимости также играют важную роль. Датчики могут контролировать видимость водных путей и морских зон, обеспечивая безопасность судоходства. Особенно в туманный сезон или при ночной навигации датчик атмосферной видимости может помочь капитану и экипажу точно оценить навигационную среду, чтобы избежать столкновений.

 5. Крупные суда и морские платформы

Большие суда и морские платформы также должны обращать внимание на видимость атмосферы при работе в море. Датчик видимости атмосферы может предоставлять данные о видимости в реальном времени, чтобы помочь экипажу оценить условия плавания и эксплуатации, обеспечить безопасность и бесперебойность морских операций.

Подводя итог, этот датчик атмосферной видимости с его эффективными, точными и надежными рабочими характеристиками на метеорологических станциях, в аэропортах, на автомагистралях, на воздушных трассах и на больших судах и в других областях имеет широкий спектр применения. С ростом спроса на мониторинг окружающей среды и метеорологические услуги этот датчик будет играть еще более важную роль в будущем, обеспечивая больше удобства и безопасности для нашей жизни и работы.

Технические характеристики датчиков видимости

NBL-W-VS-Датчик-Видимости-Инструкция-Руководство.pdf
